Terex BACKHOE LOADER 820. Parts Manual (2010) - page 14

Part No.

Qty.

English

French

German

Spanish

Remarks

27

6194396M1

1

Hub

Moyeu

Nabe

Cubo

28

6194400M1

3

Spring

Ressort

Feder

Muelle

29

6194399M1

3

Ball

Bille

Kugel

Bola

30

6194398M1

3

Plate

Plaque

Platte

Placa De Bloqueo

31

6194401M1

1

Sleeve

Manchon

Hulse

Camisa

32

6194397M1

2

Tapered Friction Ring

Anneau

Ring

Junquillo

33

6194395M1

2

Clutch Ring

Anneau

Ring

Aro

34

6194410M1

1

Gear Z=33

Engrenage

Zahnrad

Piñón

35

6194409M1

1

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

36

6194408M1

1

Bearing

Coussinet

Lager

Cojinete

37

6194407M1

1

Oil Seal

Bague Etancheite

Oldichtring

Junta De Aceite

38

6194406M1

1

Flange

Flasque

Flansch

Brida De Unión

39

6194405M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

40

6194404M1

1

Washer

Rondelle

Unterlegscheibe

Arandela

41

6194403M1

1

Bolt M12 X 25 Self Lock

Boulon M12 X 25

Maschschraube

Perno

®

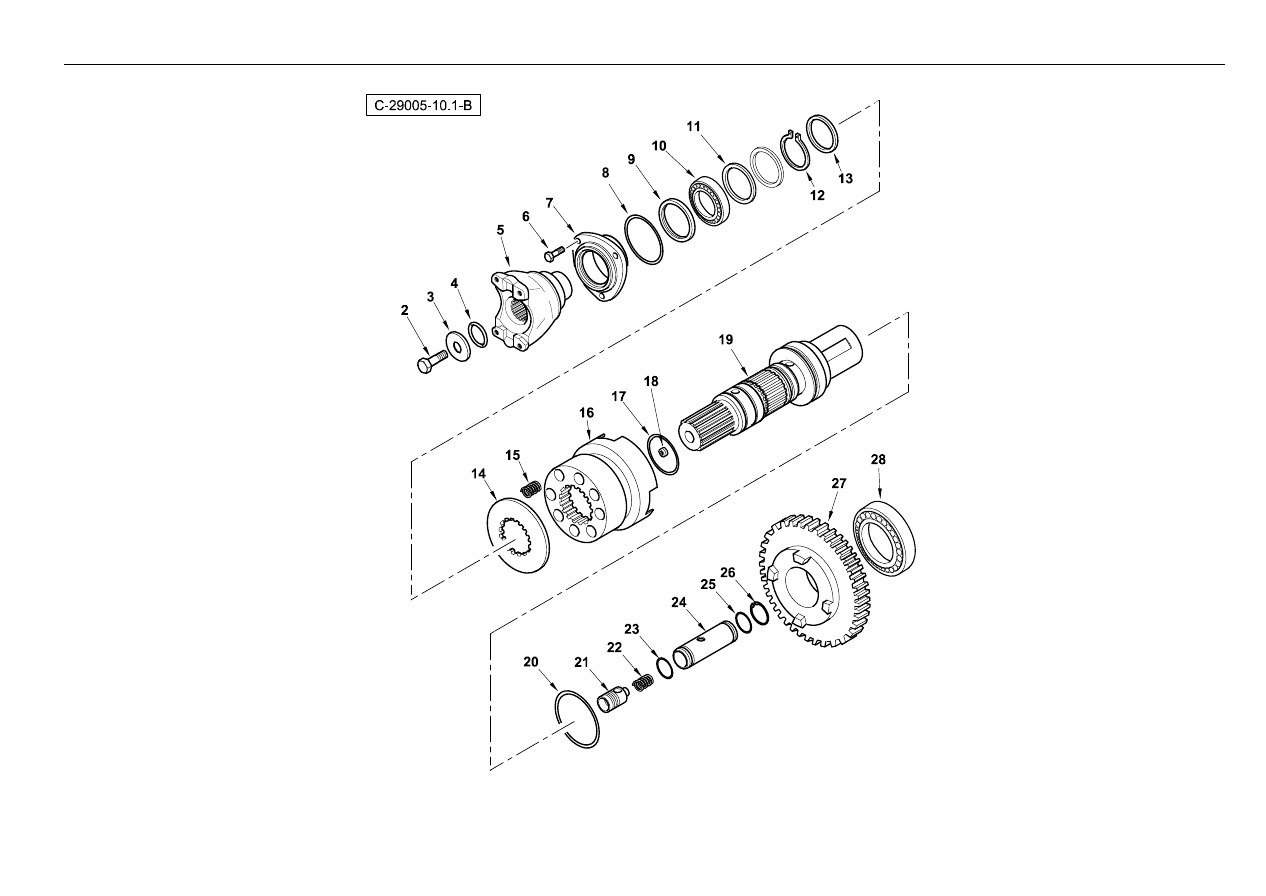

415

Transmission

- 4 Wheel Drive Shaft 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111347M92

1

Trans Assy 2ws

Transmission

Getriebe

Transmision

1

6110549M91

1

Trans Assy 2ws/4wd Carraro (641868)
Sync

Boite De Vitesses

Getriebe

Caja De Velocidades

Continued

2

6194403M1

1

Bolt M12 X 25 Self Lock

Boulon M12 X 25

Maschschraube

Perno

Self Lock

3

6194414M1

1

Washer 44 X 12.5 X 5

Rondelle

Unterlegscheibe

Arandela

4

6193384M1

1

O-Ring - Diff. Lock

Joint Torique

O-Ring

Junta De Tipo O

5

6194417M1

1

Flange

Flasque

Flansch

Brida De Unión

6

6194416M1

3

Bolt M8 X 22

Boulon M8 X 22

Maschschraube M8x22

Perno

7

6194415M1

1

Front Cover

Couvercle

Deckel

Tapa

8

6194419M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

6194418M1

1

Seal Ring 50 X 65 X 8

Bague D'etancheite

Dichtungsring

Anillo, Estanqueidad

10

6194369M1

1

Bearing

Coussinet

Lager

Cojinete

11

6194343M1

2

Seal Ring D45

Joint Étanchéité

Dichtring

Anillo, Estanqueidad

12

6193699M1

1

Circlip - Rear Drive Shaft

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

13

6194420M1

1

Washer

Rondelle

Unterlegscheibe

Arandela

14

6194428M1

1

Spacer

Entretoise

Abstandstuck

Traviesa

15

6194427M1

8

Spring

Ressort

Feder

Muelle

16

6194426M1

1

Sleeve

Manchon

Hulse

Camisa

17

6194425M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

3523998M1

1

Plug M10

Bouchon

Stopfen

Tapón

19

6194424M1

1

Output Shaft

Arbre

Welle

Árbol

20

6194423M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

21

6194722M91

1

Valve

Soupape

Ventil

Válvula, Conj.

22

6194427M1

1

Spring

Ressort

Feder

Muelle

23

6194720M1

1

O - Ring

Joint Torique

O Ring

Junta De Tipo O

24

6194721M1

1

Cylinder

Cylindre

Zylinder

Cilindro

25

6194720M1

1

O - Ring

Joint Torique

O Ring

Junta De Tipo O

26

6194719M1

1

Ring - Snap

Fermoir

Sprengring

Anillo De Resorte

27

6194422M1

1

Gear Z=36

Engrenage

Zahnrad

Piñón

28

6194421M1

1

Bearing

Coussinet

Lager

Cojinete

®

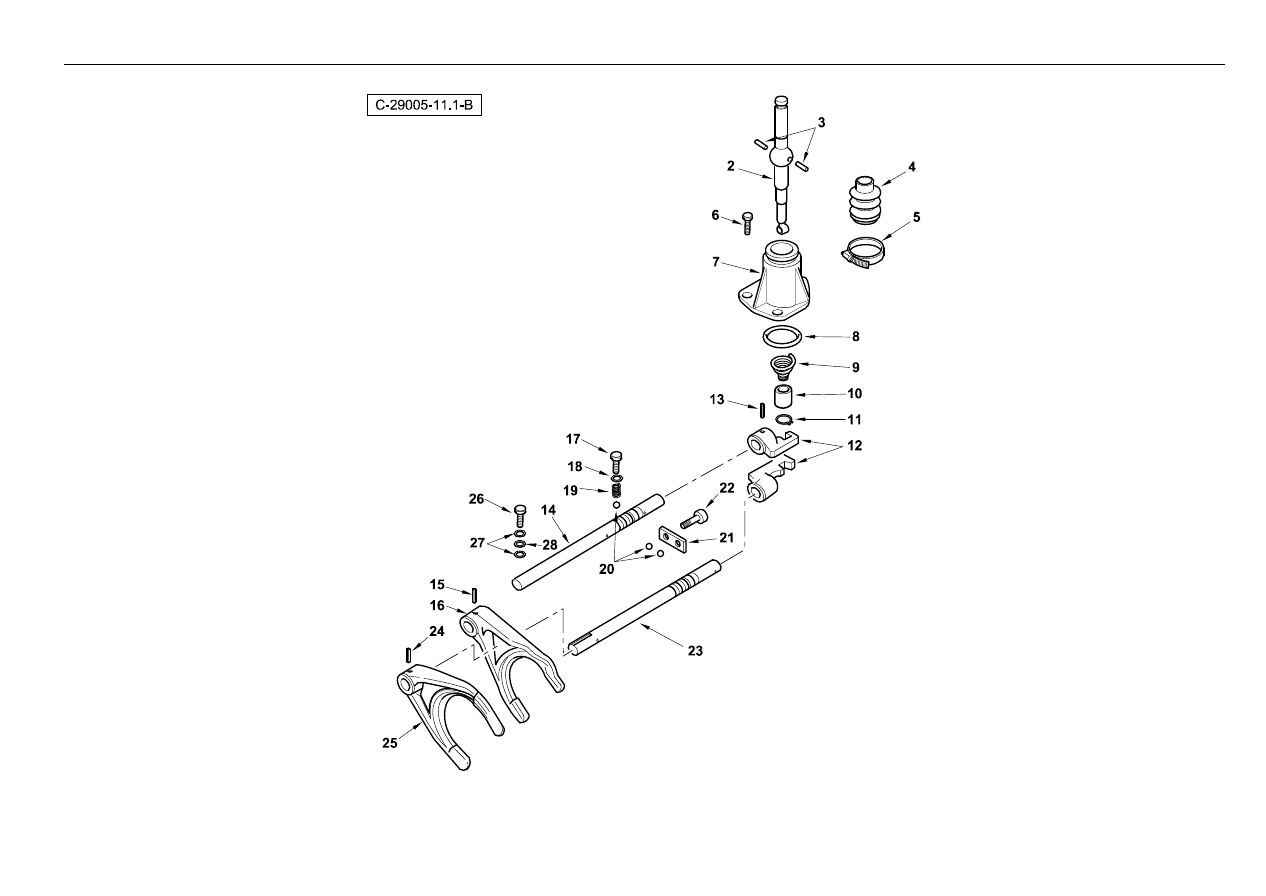

417

Transmission

- Fork And Gearshift Rails 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111347M92

1

Trans Assy 2ws

Transmission

Getriebe

Transmision

1

6110549M91

1

Trans Assy 2ws/4wd Carraro (641868)
Sync

Boite De Vitesses

Getriebe

Caja De Velocidades

Continued

2

6194436M1

1

Control Lever

Levier

Hebel

Palanca De Mando

3

6194437M1

2

Pin D6 X 14

Goupille D6 X 14

Bolzon D6 X 14

Pasador

4

6194438M1

1

Boot

Coffre

Schutzkappe

Fuelle

5

6194439M1

1

Clamp

Collier

Halteschelle

Argolla De Cierre

6

6194434M1

3

Bolt M8 X 25

Boulon M8 X 25

Maschschraube

Perno

7

6194435M1

1

Cover

Cache

Abdeckung

Tapa

8

6194440M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

6194441M1

1

Spring

Ressort

Feder

Muelle

10

6194442M1

1

Bush

Douille

Büchse

Casquillo

11

6194443M1

1

Snap Ring D17

Fermoir

Sprengring

Anillo De Resorte

12

6194444M1

2

Shifter

Selecteur

Wahlschalter

Selector

13

6194447M1

2

Split Pin 6 X 30

Goupille Fendue

Spaltbolzen

Pasador

14

6194429M1

1

Shifter

Rail

Schiene

Carril

15

6194447M1

1

Split Pin 6 X 30

Goupille Fendue

Spaltbolzen

Pasador

16

6194449M1

1

Drive Fork

Fourchette

Schaltgabel

Horquilla

17

6194431M1

2

Bolt

Boulon

Maschschraube

Perno

18

6194430M1

2

Washer 12 X 20 X 1.5

Rondelle

Unterlegscheibe

Arandela

19

6194432M1

2

Spring

Ressort

Feder

Muelle

20

6194433M1

4

Ball D10

Bille D10

Kugel D10

Bola

21

6194450M1

1

Plate

Plaque

Platte

Placa

22

6194445M1

2

Bolt M10 X 20

Boulon M10 X 20

Maschschraube M10

Perno

23

6194446M1

1

Shifter

Rail

Schiene

Carril

24

6194447M1

1

Split Pin 6 X 30

Goupille Fendue

Spaltbolzen

Pasador

25

6194448M1

1

Drive Fork

Fourchette

Schaltgabel

Horquilla

26

6194837M1

1

Screw

Vis

Schraube

Tornillo

27

6194838M1

2

Washer - Copper

Rondelle

Scheibe

Arandela, Cobre

28

6194839M1

1

Washer - Steel

Rondelle

Scheibe

Arandela

®

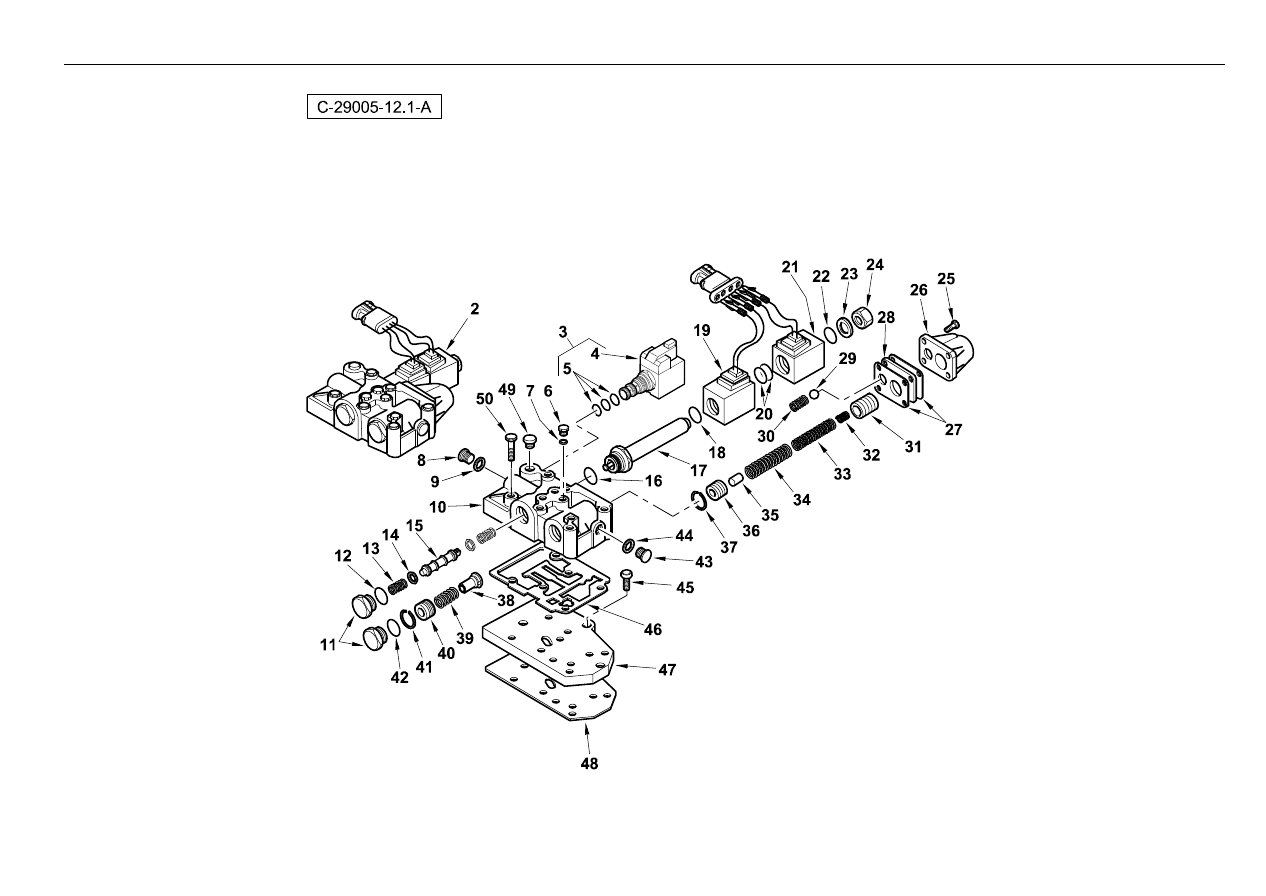

419

Transmission

- Control Valve 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110549M91

1

Trans Assy 2ws/4wd Carraro (641868)
Sync

Boite De Vitesses

Getriebe

Caja De Velocidades

Continued

2

6194451M91

1

Valve - Control

Valve Commande

Steuerventil

Distribuidor

3

6194452M91

1

Electro-Valve

Electrovalve

Magnetventil

Electroválvula

4

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 3

5

6194453M91

1

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

6

6194328M1

4

Plug

Bouchon

Verschlstopfen

Tapón

7

6194329M1

4

Copper Washer 10 X 14 X 1.5

Rondelle

Unterlegscheibe

Arandela, Cobre

8

6194454M1

1

Plug

Bouchon

Verschlstopfen

Tapón

9

6194455M1

1

Copper Washer

Rondelle Cuivre

Kupferscheibe

Arandela, Cobre

10

6194456M1

1

Distributor Body

Corps Distributeur

Steuerventilgeh

Cuerpo De Válvula

11

6194461M1

2

Plug M26 X 1.5

Bouchon M26 X 1.5

Verschlstopfen M26

Tapón

12

6194460M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

13

6194457M1

2

Spring

Ressort

Feder

Muelle

14

6194458M1

2

Washer

Rondelle

Unterlegscheibe

Arandela

15

6194459M1

1

Piston

Piston

Kolben

Cajoncillo

16

6194460M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

6194486M1

1

Solenoid Pipe

Canalisation

Rohrleitung

Tubo

18

6194480M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

19

6194483M1

1

Solenoid

Electroaimant

Magnetspule

Magnetspule

20

6194480M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

21

6194483M1

1

Solenoid

Electroaimant

Magnetspule

Magnetspule

22

6194480M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

23

6194481M1

1

Washer

Rondelle

Unterlegscheibe

Arandela

24

6194482M1

1

Plug

Bouchon

Verschlstopfen

Tapón

25

6194478M1

4

Bolt M6 X 20

Boulon M6 X 20

Maschschraube M6

Perno

26

6194479M1

1

Valve Cover

Cache Culbuteurs

Ventildeckel

Cubre Válvula

27

6194476M1

2

Plate Gasket

Joint

Dichtscheibe

Empaquetadura

28

6194477M1

1

Plate

Plaque

Platte

Placa

29

6194485M1

1

Ball

Bille

Kugel

Bola

30

6194484M1

1

Spring

Ressort

Feder

Muelle

®

421

Transmission

- Control Valve 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6194475M1

1

Outward Piston

Piston

Kolben

Pistón

32

6194474M1

1

Spring

Ressort

Feder

Muelle

33

6194473M1

1

Spring

Ressort

Feder

Muelle

34

6194472M1

1

Spring

Ressort

Feder

Muelle

35

6194471M1

1

Pin D8 X 27

Goupille

Bolzen

Pasador

36

6194470M1

1

Inward Piston

Piston

Kolben

Pistón

37

6194487M1

1

Snap Ring Dia 24

Fermoir

Sprengring

Anillo De Resorte

38

6194465M1

1

Bush

Douille

Büchse

Casquillo

39

6194464M1

1

Spring

Ressort

Feder

Muelle

40

6194463M1

1

Piston

Piston

Kolben

Pistón

41

6194462M1

1

Snap Ring Dia 22

Fermoir

Sprengring

Anillo De Resorte

42

6194460M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

43

6194454M1

1

Plug

Bouchon

Verschlstopfen

Tapón

44

6194455M1

1

Copper Washer

Rondelle Cuivre

Kupferscheibe

Arandela, Cobre

45

6194469M1

3

Bolt M8 X 20

Boulon M8 X 20

Maschschraube M8

Perno

46

6194466M1

1

Gasket

Joint

Dichtscheibe

Empaquetadura

47

6194467M1

1

Feeding Plate

Plaque

Platte

Placa

48

6194468M1

1

Gasket

Joint

Dichtscheibe

Empaquetadura

49

6193381M1

1

Plug - Diff. Lock

Bouchon

Stopfen

Tapón

50

6193380M1

6

Bolt - M8 X 80

Goupille

Bolzen

Perno

®

423

Transmission

- Control Valve 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111347M92

1

Trans Assy 2ws

Transmission

Getriebe

Transmision

2

6194733M91

1

Valve - Control

Valve Commande

Steuerventil

Distribuidor, Conj.

3

6194452M91

1

Electro-Valve

Electrovalve

Magnetventil

Electroválvula

4

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 3

5

6194453M91

1

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

6

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

7

6194486M1

1

Solenoid Pipe

Canalisation

Rohrleitung

Tubo

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

9

6194483M1

1

Solenoid

Electroaimant

Magnetspule

Magnetspule

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

11

6194483M1

1

Solenoid

Electroaimant

Magnetspule

Magnetspule

12

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

13

6194481M1

1

Washer

Rondelle

Unterlegscheibe

Arandela

14

6194482M1

1

Plug

Bouchon

Verschlstopfen

Tapón

15

#BOLT

4

Bolt

Boulon

Schraubbolzen

Perno

16

6194479M1

1

Valve Cover

Cache Culbuteurs

Ventildeckel

Cubre Válvula

17

6194742M91

1

Body Valve Assy

Corps De Valve

Ventilgehause

Distribuidor, Conj.

18

6194740M91

1

Kit - Plate

Jeu Plaque

Plattensatz

Juego De Piezas

19

#GASKET

2

Gasket

Gasket

Gasket

Gasket

Ref. 18

20

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 18

21

#BALL

1

Ball

Ball

Ball

Ball

Ref. 18

22

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 18

23

6194739M91

1

Kit - Modulation Valve

Jeu Soupapes

Ventilsatz

Válvula, Conj.

24

#PISTON

1

Piston

Piston

Piston

Piston

Ref. 23

25

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 23

26

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 23

27

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 23

28

#PIN

1

Pin

Goupille

Bolzen

Pasador

Ref. 23

29

#PISTON

1

Piston

Piston

Piston

Piston

Ref. 23

30

6194741M91

1

Kit - Control Valve Body

Jeu Distributeur

Satzsteuerventil

Cuerpo, Conj.

®

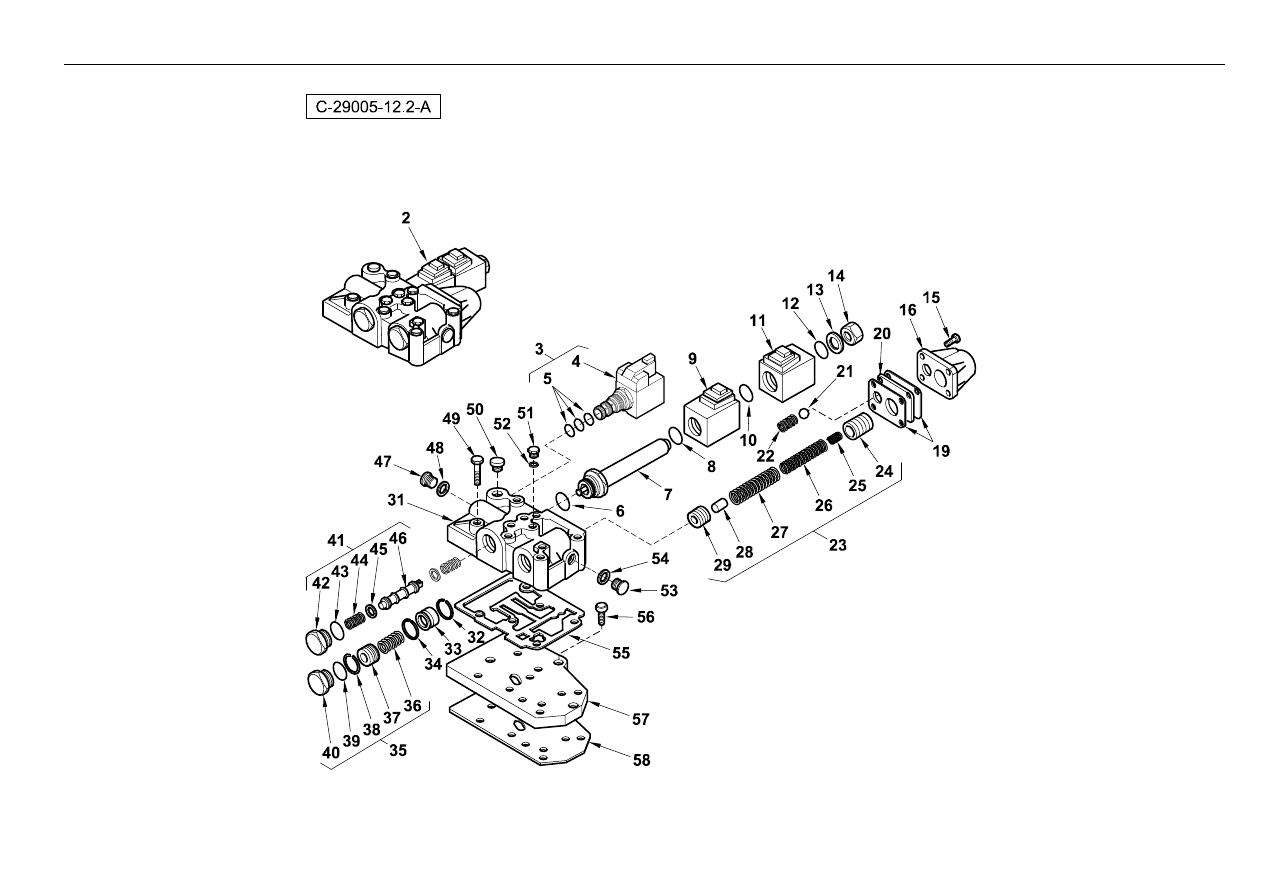

425

Transmission

- Control Valve 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#BODY

1

Body

Body

Body

Body

32

#RING, SNAP

1

Ring, Snap

Ring, Snap

Ring, Snap

Ring, Snap

33

#BUSHING

1

Bushing

Douille

Busche

Boccola

34

#RING, SNAP

1

Ring, Snap

Ring, Snap

Ring, Snap

Ring, Snap

35

6194735M91

1

Kit - Flow Divider Piston

Jeu Cde Debit

Mengendosiersatz

Juego De Piezas

36

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 35

37

#RING, SNAP

1

Ring, Snap

Ring, Snap

Ring, Snap

Ring, Snap

Ref. 35

38

#RING, SNAP

1

Ring, Snap

Ring, Snap

Ring, Snap

Ring, Snap

Ref. 35

39

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 35

40

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 35

41

6194734M91

1

Kit - Spool Fwd/Rvs

Jeu Tiroir

Schieber, Satz

Cajoncillo, Conj.

42

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 41

43

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 41

44

#SPRING

2

Spring

Ressort

Feder

Muelle

Ref. 41

45

#WASHER

2

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 41

46

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 41

47

#PLUG

1

Plug

Plug

Plug

Plug

48

#WASHER, COPPER

1

Washer, Copper

Washer, Copper

Washer, Copper

Washer, Copper

49

#BOLT

6

Bolt

Boulon

Schraubbolzen

Perno

50

#PLUG

1

Plug

Plug

Plug

Plug

51

#PLUG

4

Plug

Plug

Plug

Plug

52

#WASHER, COPPER

4

Washer, Copper

Washer, Copper

Washer, Copper

Washer, Copper

53

#PLUG

1

Plug

Plug

Plug

Plug

54

#WASHER, COPPER

1

Washer, Copper

Washer, Copper

Washer, Copper

Washer, Copper

55

#GASKET

1

Gasket

Gasket

Gasket

Gasket

56

#BOLT

3

Bolt

Boulon

Schraubbolzen

Perno

57

6194467M1

1

Feeding Plate

Plaque

Platte

Placa

58

#GASKET

1

Gasket

Gasket

Gasket

Gasket

®

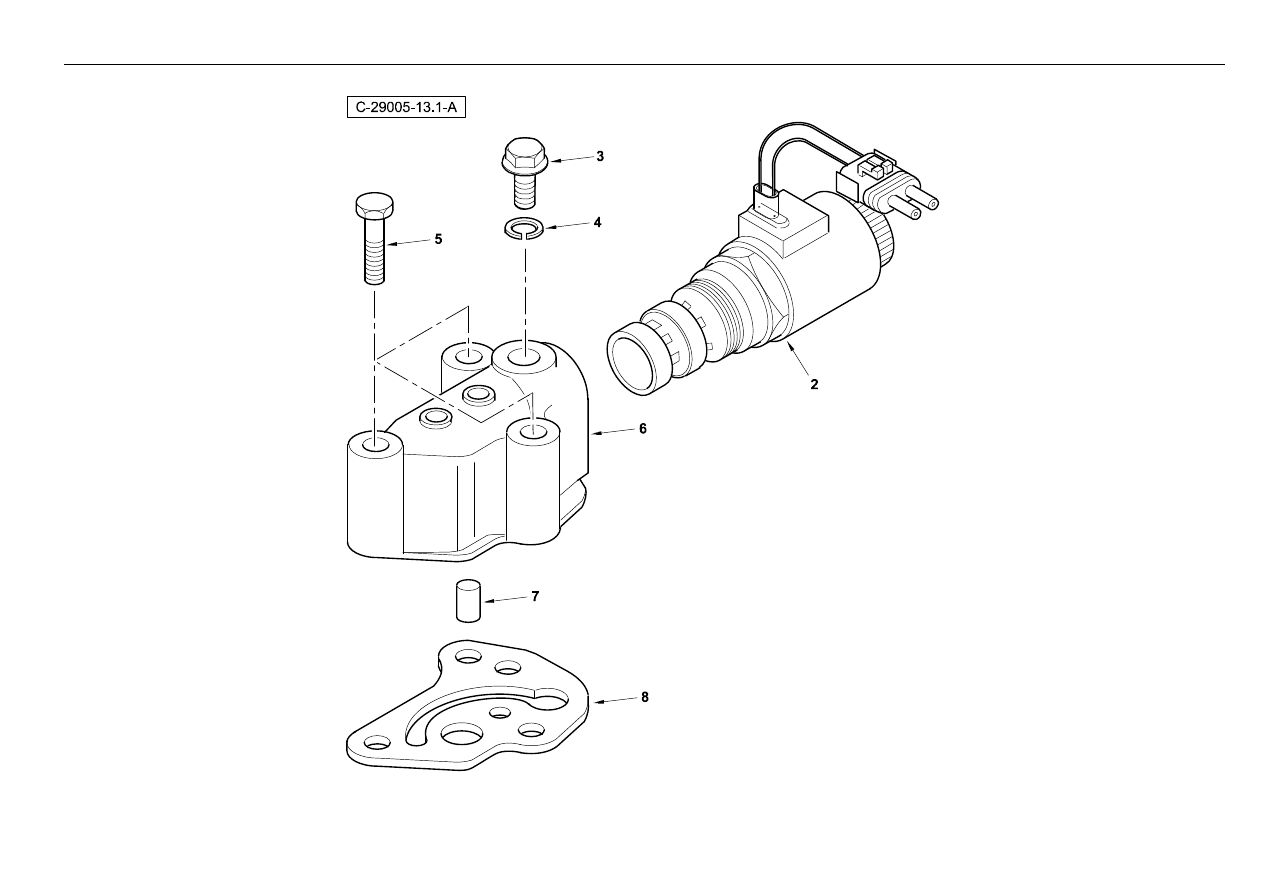

427

Transmission

- Solenoid Valve 4 Wheel Drive

4067 29005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110549M91

1

Trans Assy 2ws/4wd Carraro (641868)
Sync

Boite De Vitesses

Getriebe

Caja De Velocidades

Continued

1

6111347M92

1

Trans Assy 2ws

Transmission

Getriebe

Transmision

2

6194488M1

1

4wd Electro-Valve

Electrovalve

Magnetventil

Electroválvula

3

6194328M1

1

Plug

Bouchon

Verschlstopfen

Tapón

4

6194329M1

1

Copper Washer 10 X 14 X 1.5

Rondelle

Unterlegscheibe

Arandela, Cobre

5

6194308M1

3

Screw M8 X 60

Vis Metrique M8 X 60

Schraube Met M8 X 60

Tornillo

6

6194490M1

1

Housing

Carter

Gehause

Cárter

7

6194491M1

1

Valve

Soupape

Ventil

Válvula

8

6194489M1

1

Gasket

Joint

Dichtscheibe

Empaquetadura

®

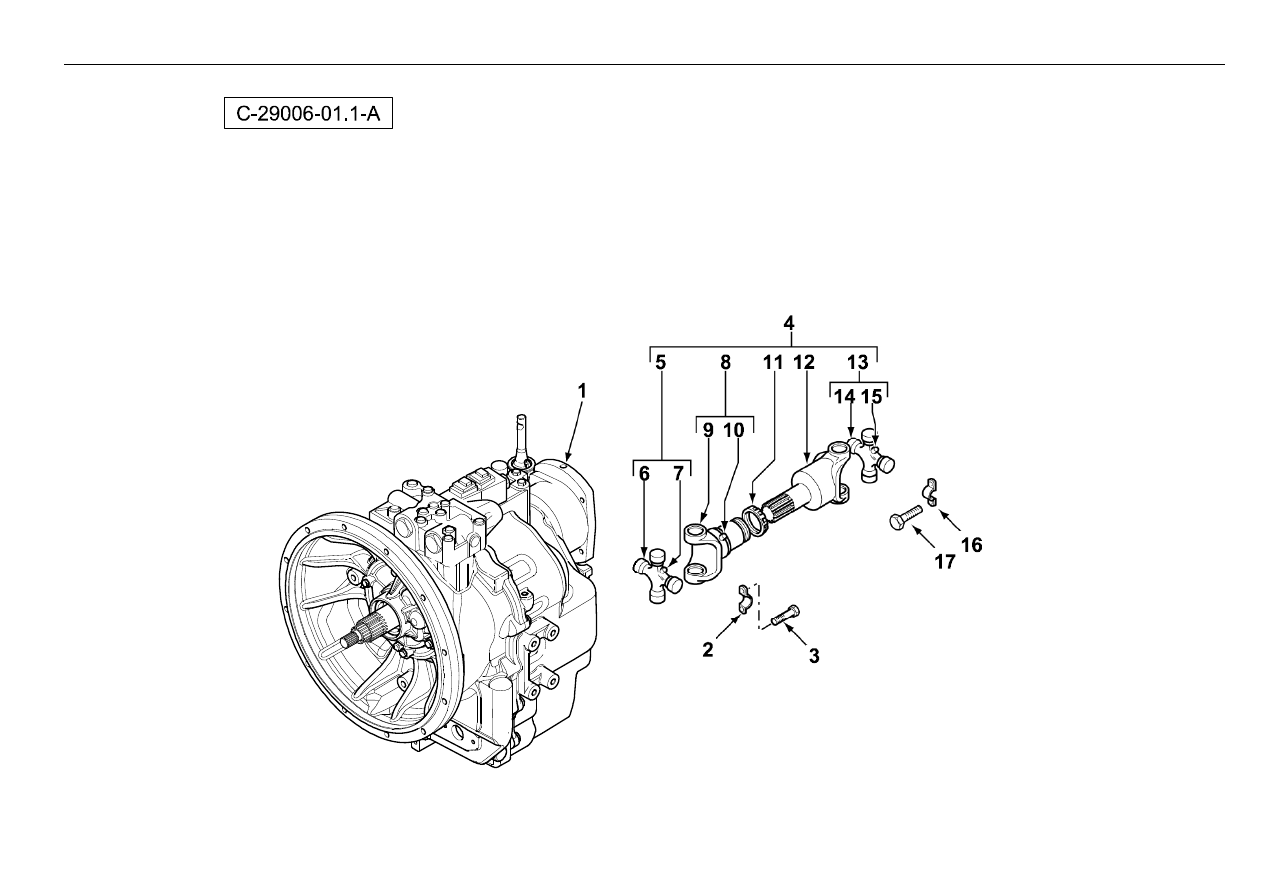

429

Transmission

- Drive Shaft 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

2

6114052M1

4

Bearing Strap 1410

Patte - Coussinet

Lasche - Lager

Faja - Cojinete

3

6114053M1

8

Bolt 5/16"

Boulon 5/16"

Maschschraube 5/16"

Perno 5/16"

4

6114047M91

1

Propshaft - Rear

Arbre De Cde

Antriebswelle

Eje De Mando

®

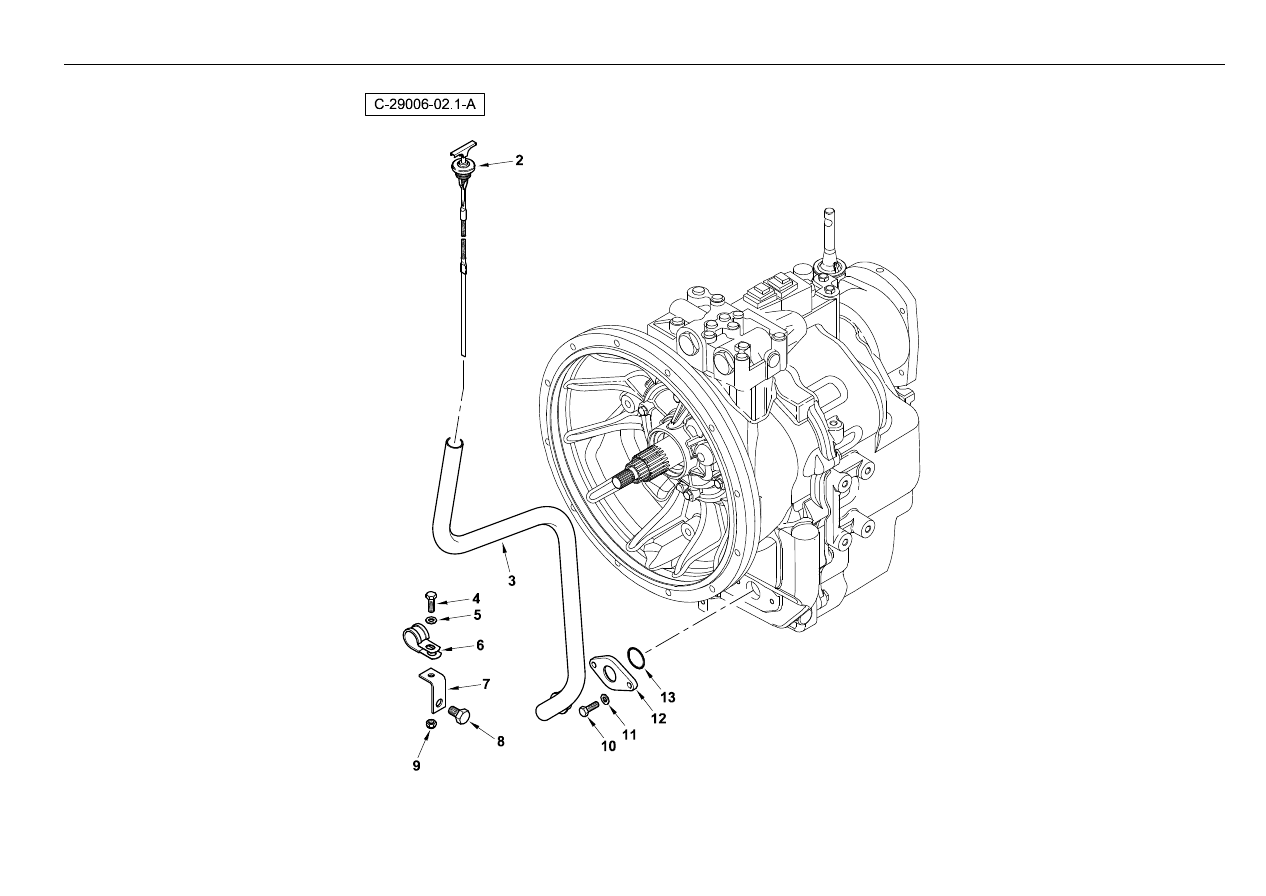

431

Transmission

- Oil Filler 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6110860M91

1

Dipstick (Ss Carraro Transmission)

Jauge

Messtab

Calibre De Aceite

3

6111930M1

1

Tube Filler

Tuyauterie

Rohrleitung Kpl.

Conjunto De Tubería

4

339124X1

1

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

385361X1

1

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

6

6110569M1

1

P - Clip

Collier De Fixation

Schelle

Argolla De Fijación

7

6110288M1

1

Angle

Cornière

Winkel

Esquilla

8

339020X1

1

Hex. Bolt - M12 X 20, Coarse

Boulon - M12 X 20

Schraube - M12 X 20

Tornillo

9

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

10

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

11

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

12

6111931M1

1

Flange

Flasque

Flansch

Brida De Unión

13

3007117X1

1

O Ring 29.5x3

Joint Torique

O-Ring

Junta De Tipo O

®

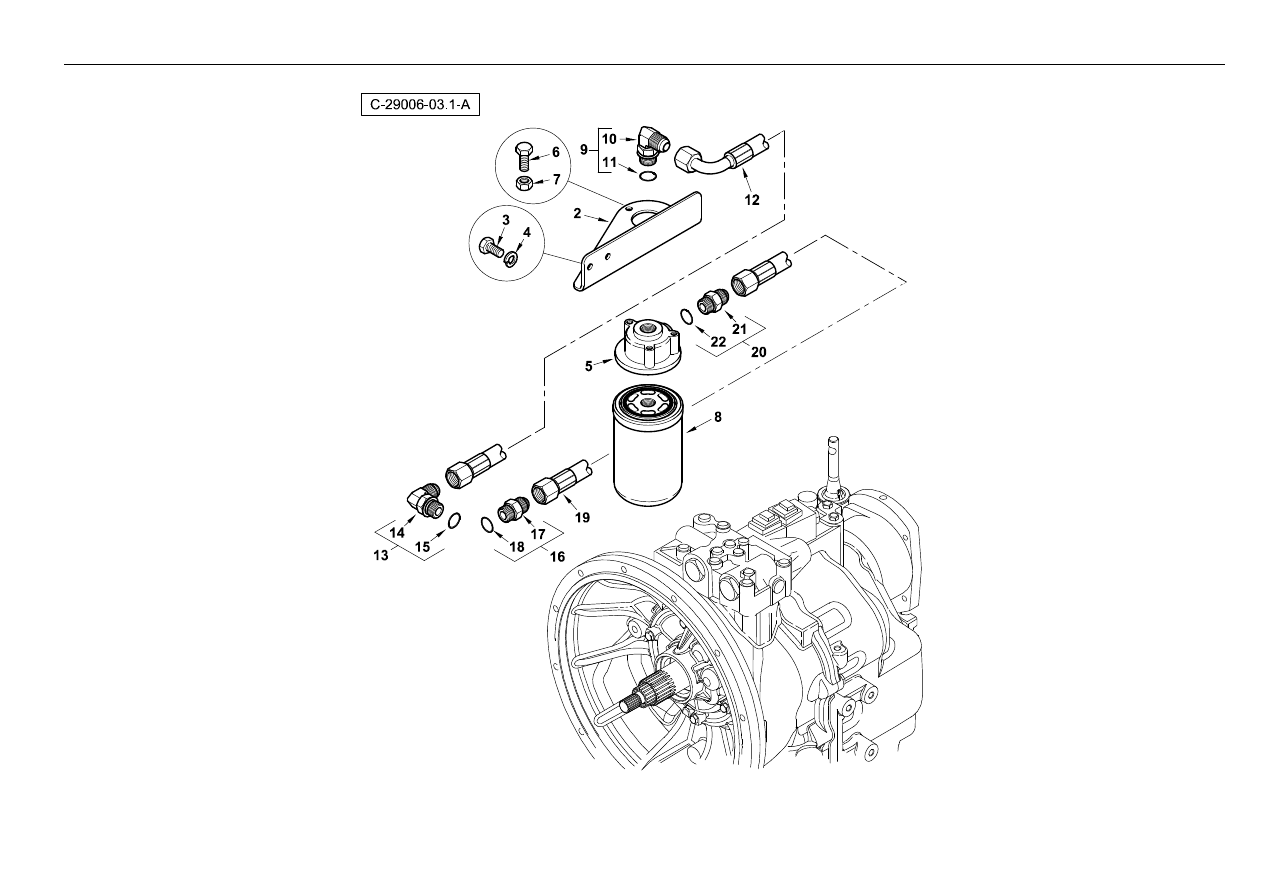

433

Transmission

- Oil Filter 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6112772M1

1

Bracket - Remote Filter

Support Fixation

Haltearm

Pata De Fijación

3

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

4

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

5

6110605M91

1

Filter Head - Transmission (642061)

Tête De Filtre

Filter Kopf

Cabeza De Filtro

6

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

7

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

8

6110604M91

1

Filter-Transmission

Filtre À Huile

Filter

Filtro De Aceite

9

835007M91

1

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

10

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 9

11

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

12

6110581M91

1

Hose Assy - Remote Filter

Ensemble De Flexible

Schlauch Kpl

Flexible, Conj.

13

835007M91

1

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

14

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 13

15

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

16

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

17

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 16

18

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

19

6110582M91

1

Hose Assy - Remote Filter

Ensemble De Flexible

Schlauch Kpl

Flexible, Conj.

20

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

21

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 20

22

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

®

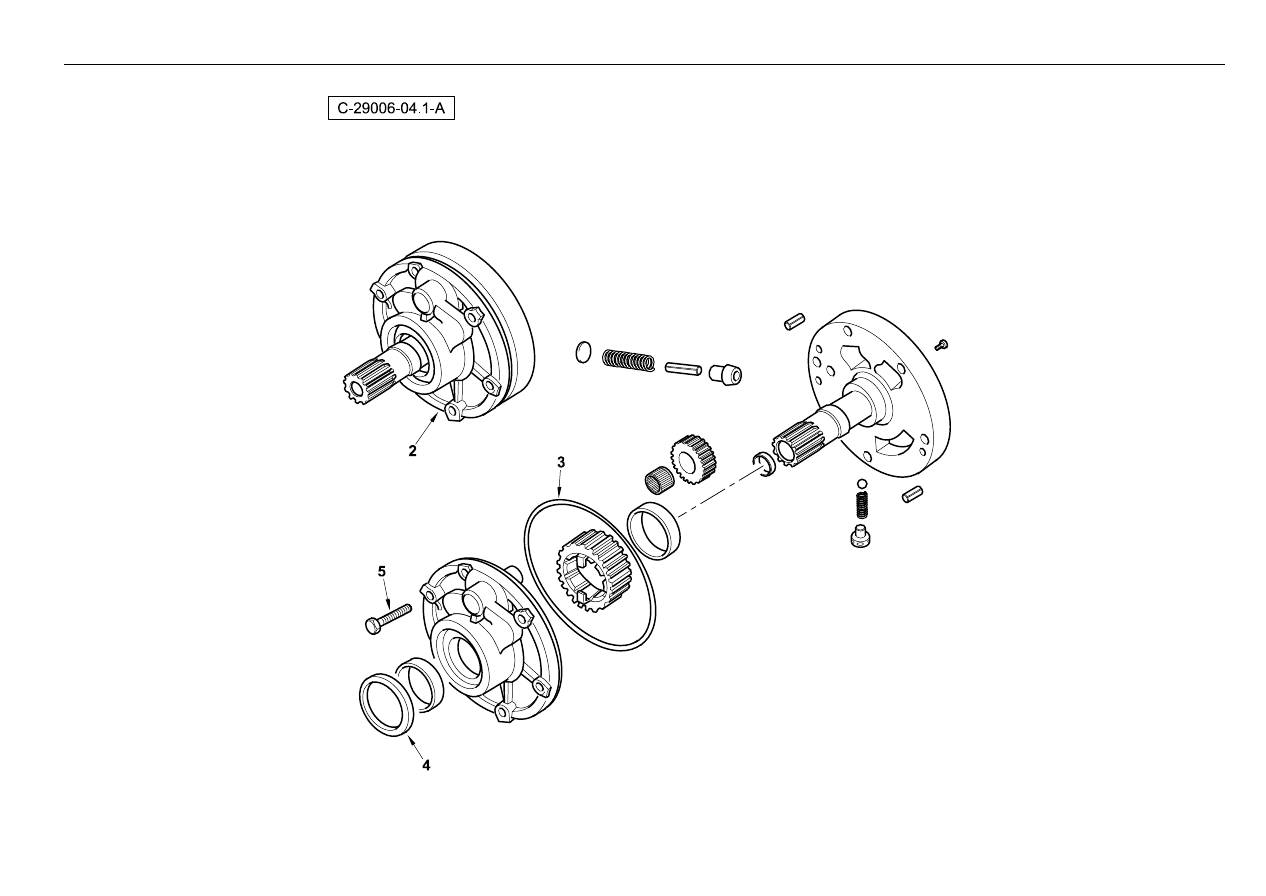

435

Transmission

- Charging Pump 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6194309M91

1

Pump Assembly

Pompe

Pumpe

Bomba, Conj.

3

6194310M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4

6194307M1

1

Oil Seal

Bague Etancheite

Oldichtring

Junta De Aceite

5

6194308M1

6

Screw M8 X 60

Vis Metrique M8 X 60

Schraube Met M8 X 60

Tornillo

®

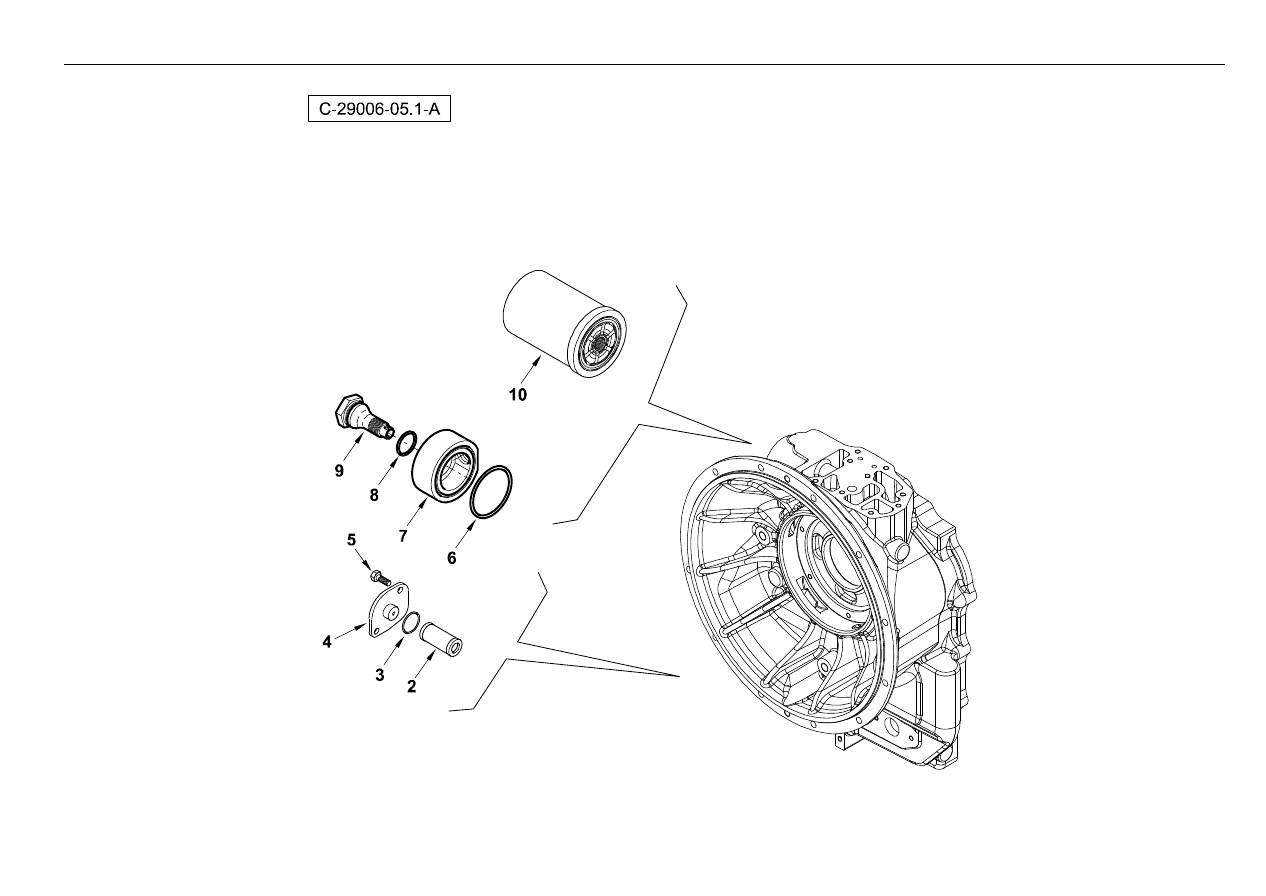

437

Transmission

- Oil Strainer 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6194313M1

1

Oil Filter

Crepine

Filtersieb

Alcachofa

3

6194314M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4

6194315M1

1

Cover

Couvercle

Deckel

Tapa De Filtro

5

6194316M1

2

Bolt M8 X 18

Boulon Metrique M8

Maschschrb Metr M8

Perno

6

6194317M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

7

6194318M1

1

Cover

Couvercle

Deckel

Cubre Válvula

8

6194319M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

6194320M1

1

Oil Filter Connect

Connexion

Verbindung

Conector

10

6110604M91

1

Filter-Transmission

Filtre À Huile

Filter

Filtro De Aceite

®

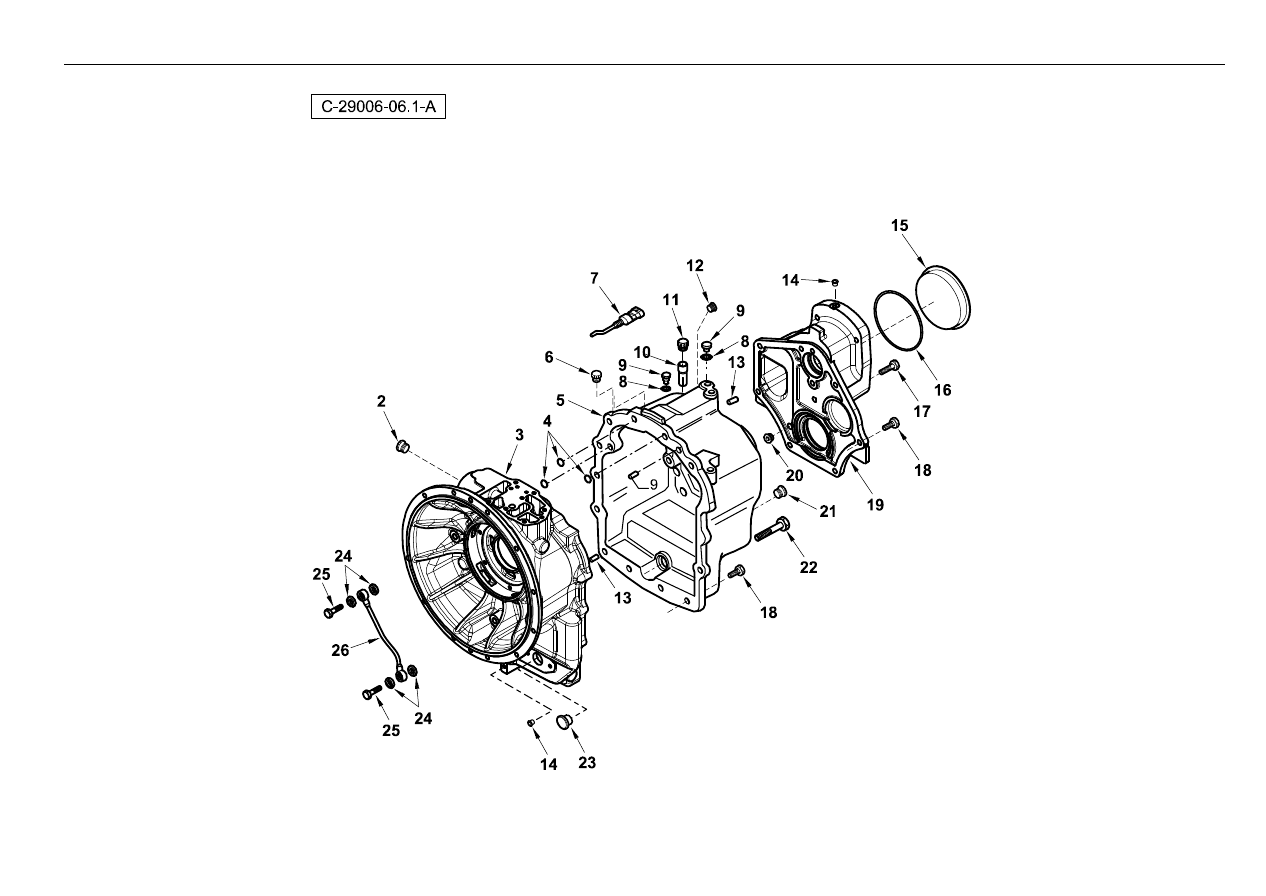

439

Transmission

- Housing 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6194321M1

1

Plug 7/8

Bouchon

Verschistopfen

Tapón

3

6195102M1

1

Housing - Front

Carter

Gehause

Cárter

4

6194325M1

3

O Ring

Joint Torique

O Ring

Junta De Tipo O

5

6195103M1

1

Housing - Rear

Carter

Gehause

Cárter

6

6194321M1

1

Plug 7/8

Bouchon

Verschistopfen

Tapón

7

6194955M91

1

Sensor - Temperature

Detecteur

Sensor

Captador

8

6194329M1

2

Copper Washer 10 X 14 X 1.5

Rondelle

Unterlegscheibe

Arandela, Cobre

9

6194328M1

2

Plug

Bouchon

Verschlstopfen

Tapón

10

6194327M1

1

Breather Pipe

Tuyau Reni•ard

Entlufterleitg

Tubo

11

6194326M1

1

Breather

Reni•ard

Entlufter

Ventilador Del Cárter

12

6194311M1

1

Plug

Bouchon

Verschlstopfen

Tapón

13

6194330M1

3

Pin D10 X 25

Goupille D10 X 25

Bolzen D10 X 25

Pasador

14

6194337M1

4

Plug D7

Bouchon D7

Verschlstopfen D7

Tapón

15

6194331M1

1

Plug D127,5

Bouchon D127,5

Verschlstopfen

Tapón

16

6194332M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

6194333M1

2

Bolt M10 X 45

Boulon M10 X 45

Maschschraube

Perno

18

6194334M1

19

Bolt M10 X 30

Boulon M10 X 30

Maschschraube

Perno

19

6194729M1

1

Cover

Couvercle

Deckel

Tapa Trasera

20

6194311M1

1

Plug

Bouchon

Verschlstopfen

Tapón

21

3523632M1

1

Plug

Bouchon

Stopfen

Tapón

22

6194336M1

2

Bolt M10 X 150

Boulon M10 X 150

Maschschraube M10

Perno

23

6194341M1

1

Plug D.31

Boucnon

Verschlstopfen

Tapón

24

6194339M1

4

Copper Washer

Rondelle

Unterlegscheibe

Arandela, Cobre

25

6194338M1

2

Bolt M14 X 1.5

Boulon Metrique M14

Maschschrb Metr M14

Perno

26

6194340M1

1

Lubrication Pipe

Tuyau Huile Lub

Schmierolleitg

Tubo

®

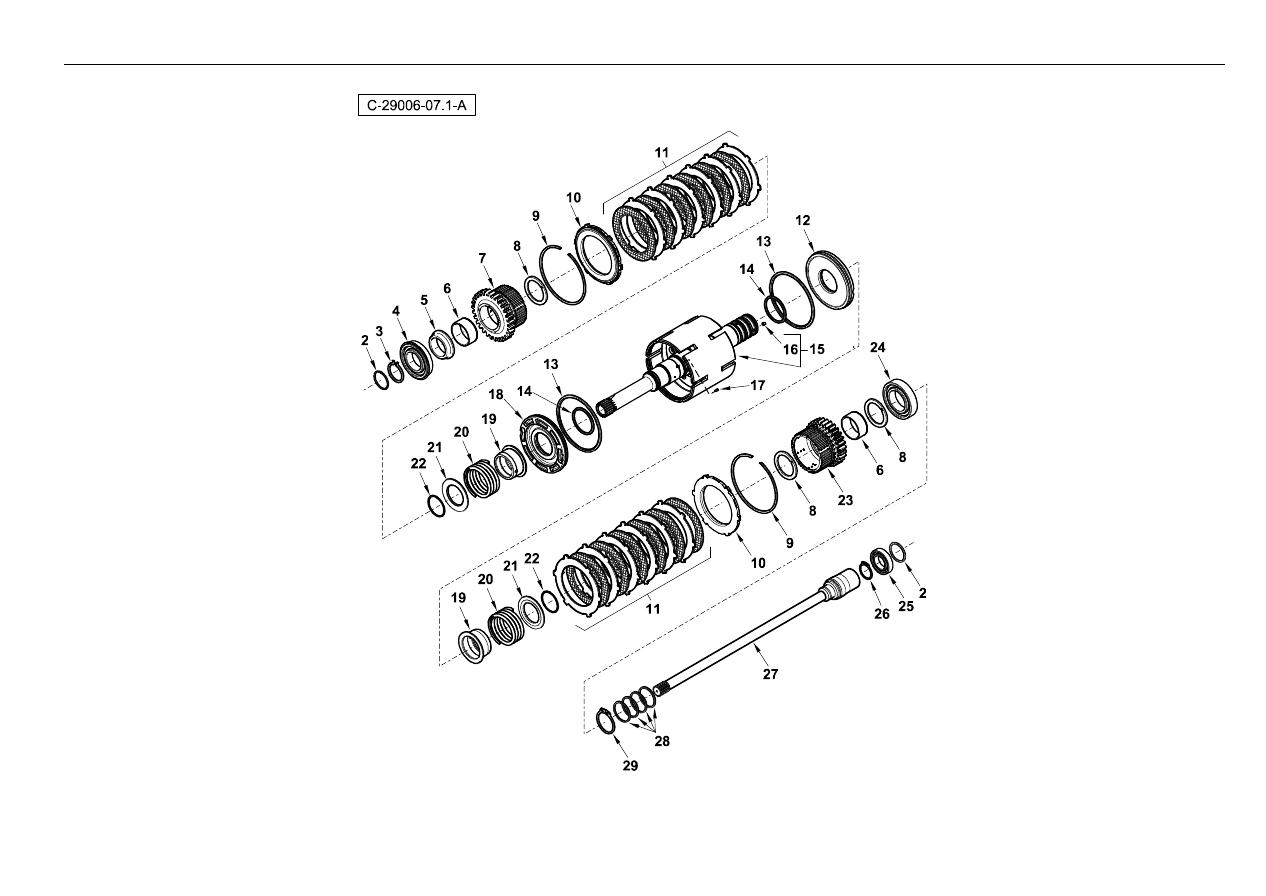

441

Transmission

- Input Shaft 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6194343M1

2

Seal Ring D45

Joint Étanchéité

Dichtring

Anillo, Estanqueidad

3

6190292M1

1

Circlip - Brakes

Segment D'arret

Sicherungsring

Anillo De Resorte

4

6194345M1

1

Bearing

Coussinet

Lager

Cojinete

5

6194346M1

1

Spacer 68 X 45 X 105

Entretoise

Abstandstuck

Traviesa

6

6194347M1

2

Needle Bearing Bush

Douille

Lagerbuchse

Cojinete, Agujas

7

6194348M1

2

Gear Z29

Engrenage

Zahnrad

Piñón

8

6194351M1

3

Thrust Washer 60 X 50 X 4

Rondelle Butee

Anlaufscheibe

Arandela De Tope

9

6194349M1

2

Lockring

Anneau

Ring

Anillo De Retención

10

6194350M1

2

Clutch Plt Lockring

Bague Serrage

Sicherungsring

Placa De Bloqueo

11

6194957M91

2

Kit- Clutch (Fwd/Rev)

Jeu Embrayage

Kupplungsatz

Embrague

12

6194358M1

1

Clutch Piston

Piston

Kolben

Pistón

13

6194359M1

2

Seal Ring

Bague D'etancheite

Dichtungsring

Anillo, Estanqueidad

14

6194360M1

2

Seal Ring D55

Bague D'etancheite

Dichtungsring

Anillo, Estanqueidad

15

6194496M91

1

Inner Shaft Kit

Arbre

Welle Komplett

Árbol, Conj.

16

6194497M1

4

Rivet

Rivet

Niete

Remache

17

6194365M1

2

Split Pin D3 X 8

Goupille Fendue

Spaltbolzen

Pasador Elástico

18

6194358M1

1

Clutch Piston

Piston

Kolben

Pistón

19

6194357M1

2

Clutch Sleeve

Manchon

Hulse

Camisa

20

6194354M1

2

Spring

Ressort

Feder

Muelle

21

6194355M1

2

Lock Spring Cover

Cuvette Ressort

Federtasse

Cubeta Muelle

22

6194495M1

2

Lockring

Bague Serrage

Sicherungsring

Anillo De Retención

23

6194362M1

1

Gear Z29

Engrenage

Zahnrad

Piñón

24

6194364M1

1

Bearing

Coussinet

Lager

Cojinete

25

6194367M1

1

Bearing

Coussinet

Lager

Cojinete

26

6194368M1

1

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

27

6194732M1

1

Shaft - Transmission Pto

Arbre

Welle

Árbol

28

6194363M1

4

Seal D50

Joint Étanchéité

Dichtring

Junta

29

6194356M1

1

Lockring

Anneau

Ring

Anillo De Retención

®

443

Transmission

- Reverse / First Shaft 2 Wheel Drive

4067 29006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111891M91

1

Transmission - 2ws 2wd Css

Transmission

Getriebe

Caja De Velocidades

Continued

2

6194369M1

2

Bearing

Coussinet

Lager

Cojinete

3

6194370M1

1

Reverse Shaft Z27

Arbre

Welle

Árbol

4

6194371M1

1

Bearing

Coussinet

Lager

Cojinete

5

6194372M1

1

Primary Shaft Z17/39/28

Arbre

Welle

Árbol

6

6194373M1

1

Bearing

Coussinet

Lager

Cojinete

®

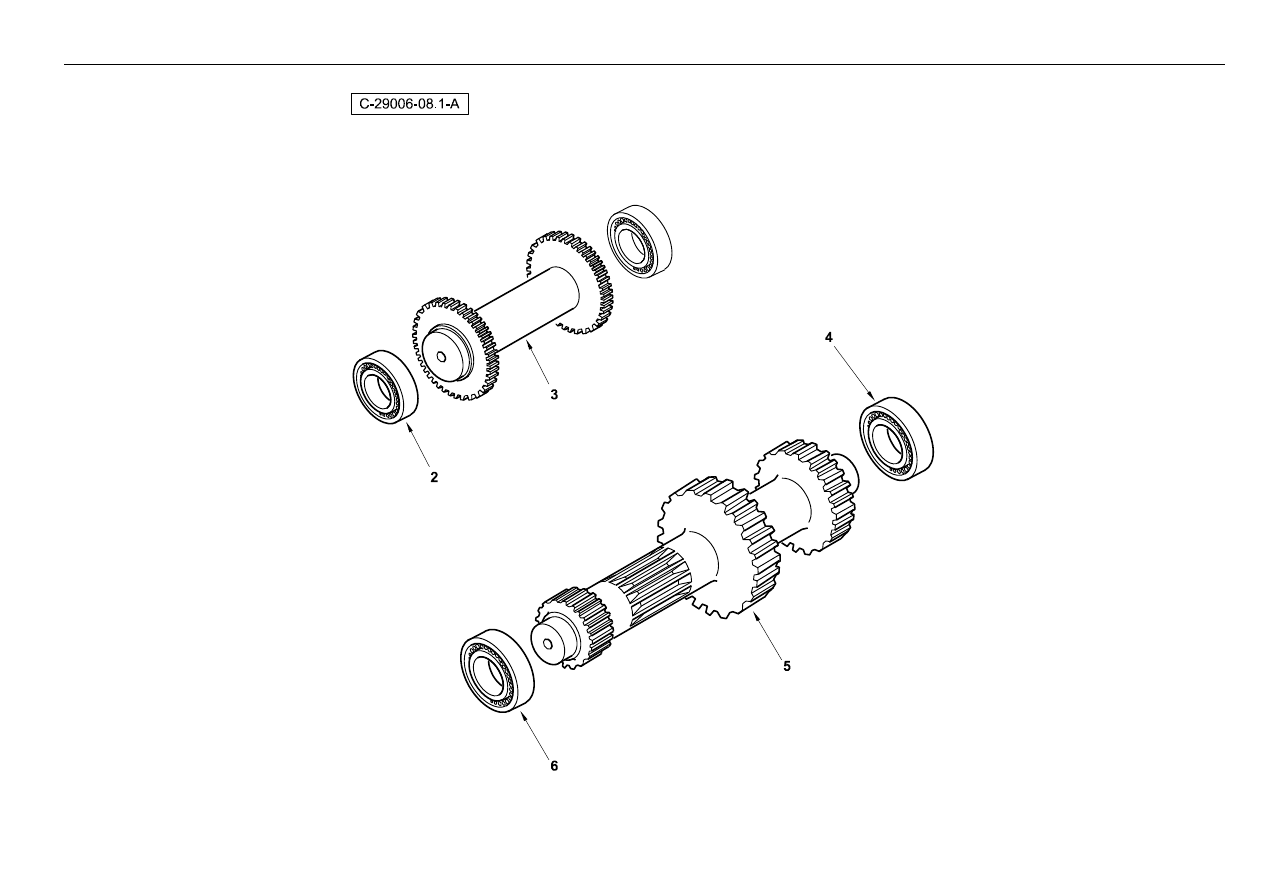

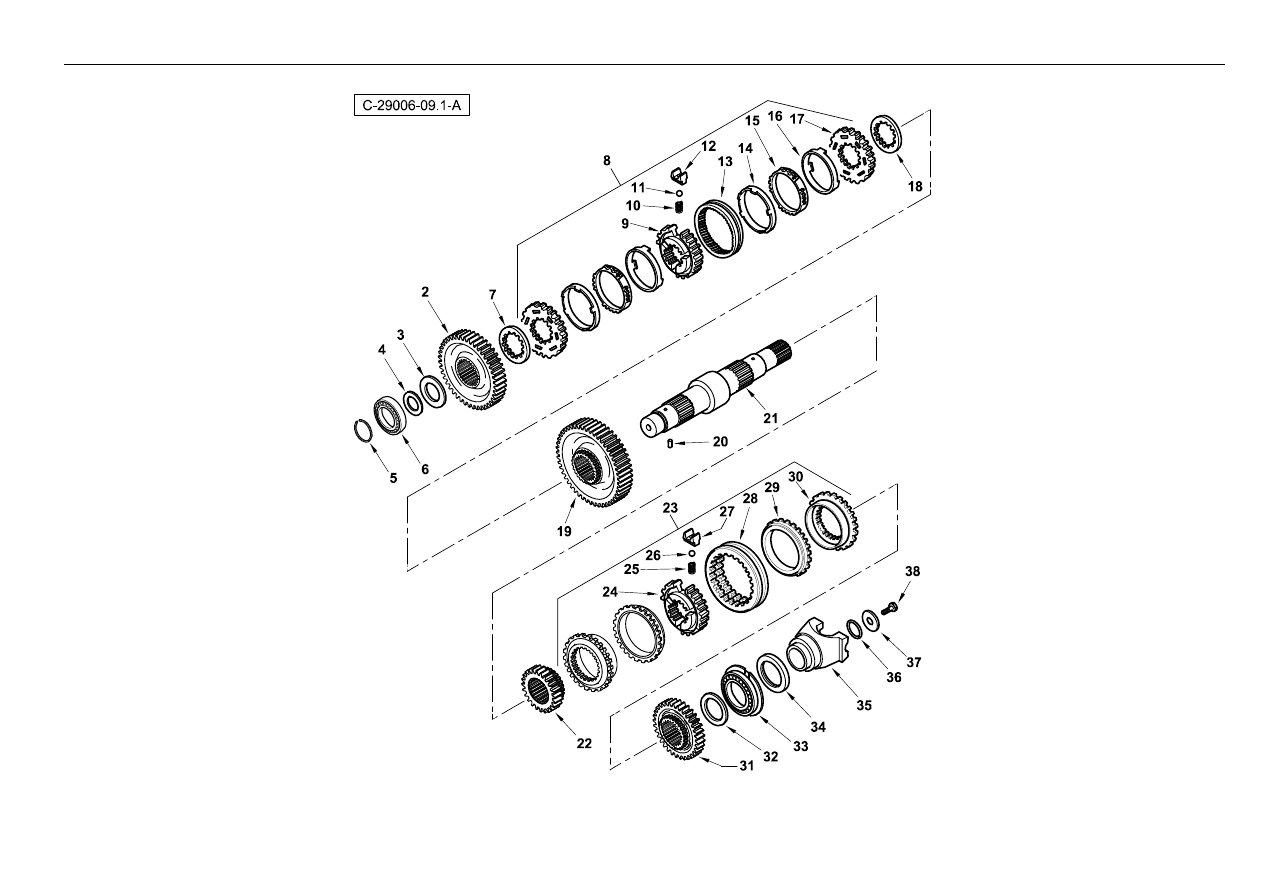

445

Transmission

- Second Shaft 2 Wheel Drive

4067 29006
