Обслуживание/Регулировки

228

Ремень генератора и вентилятора двигателя

Технические характеристики обслуживания

Проверка приводного ремня
(-

ей)

Замените ремень в случае его износа или повреждения. При установке сдвоенных ремней,
последние должны заменяться вместе.
Для обеспечения максмального срока службы ремня рекомендуется проверять натяжение
ремня при помощи прибора для измерения натяжения ремней. Установите прибор (Al) в
центре самой большой свободной длины ремня и проверьте натяжение. Правильное
натяжение составляет 535 Н (120 фунттов силы) 54 кгс. Если натяжение составляет 250 Н (56
фунтов силы) 25 кнс или ниже, отрегулируйте натяжение ремня на 535 Н (120 фунтов силы)
54

кгс, как указано ниже:

При установке сдвоенных ремней проверьте и, при необходимости, отрегулируйте натяжение
обоих ремней.

Регулирование натяжения ремня

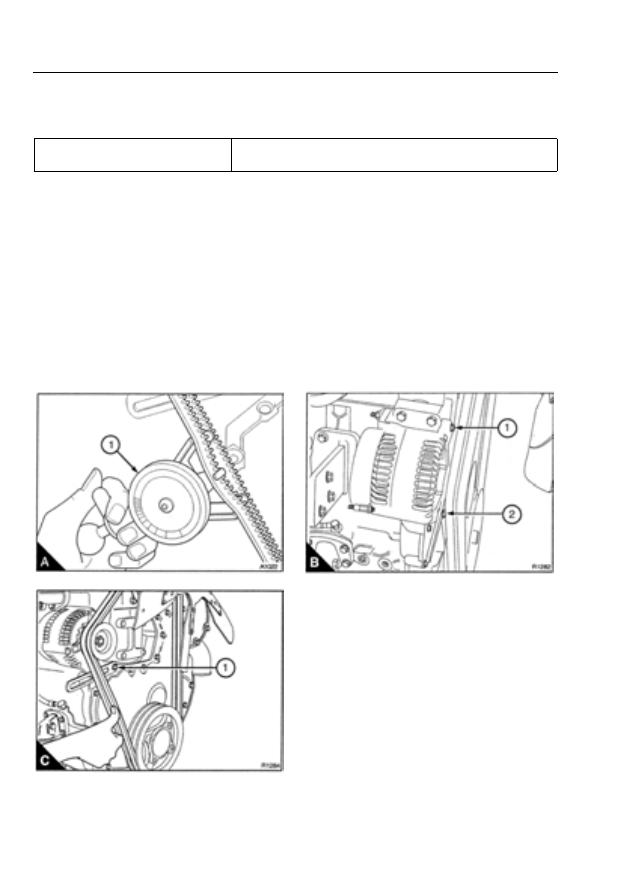

1.

Ослабьте фиксатор шарнира (BI)
генератора и фиксаторы регулирующей
тяги (B2) и (CI).

2.

Измените положение генератора для
получения правильного натяжения.
Затяните фиксатор шарнира
генератора и фиксаторы регулирующей
тяги с усилием 22 Нм (16 фунтсилы на
фут) 2,2 кгсм.

3.

Снова проверьте натяжение ремня и
убедитесь, что оно правильное. При
установке нового ремня его натяжение
следует проверить еще раз после
первых 20 часов работы.

Проверка

Каждые 250 часов (после первых 50 часов работы во
время приработки)

Обслуживание/Регулировки

229

Осмотр и чистка погрузчика

Технические характеристики обслуживания

При любом попадании масла или смазки на погрузчик очистите такие отложения при помощи
пара или воды под высоким давлением.
Воспользуйтесь этим действием для визуального осмотра всех сварных узлов (возможное
возникновение трещин) и отсутствия утечек на навесном оборудовании. Отметьте наличие
любых утечек, проверьте состояние трубок и шлангов.

Проверка отсутствия утечки цилиндра

Шток цилиндра должен быть немного маслянистым. Убедитесь в отсутствии утечек после
рабочего дня, когда вся гидравлическая система будет находиться при нормальной рабочей
температуре.

1.

Почистите шток и сальник цилиндра, который вы осматриваете.

2.

Поработайте в нормальном режиме в течение 5 - 10 минут.

3.

Выдвиньте шток цилиндра.

4.

Убедитесь в отсутствии утечек.

Осмотр и чистка

По мере необходимости.

ШТОК

ВНЕШНИЙ ВИД

ПРОВЕРКА

ЗАКЛЮЧЕНИЕ

Сухой

Небольшие

следы

масла

при

оборачивании  листа  бумаги  на 20 см
штока.

Нормальный

Немного

маслянистый

Бумага прилипает при ее перемещении
по штоку.

Нормальный

Маслянистый

Лист  бумаги,  помещенный  на  шток,
прилипает к нему.

Нормальный

Очень маслянистый

или мокрый

После  каждого  выдвижения  штока  на
нем остается видимое кольцо масла.

Обратитесь к

вашему

местному дилеру.

Течь

Появление  капель  масла  из  сальника
при каждом втягивании штока.

Обслуживание/Регулировки

230

Кондиционирование воздуха (дополнительно)

Компоненты системы кондиционирования воздуха требуют проведения обслуживания с
регулярными интервалами. Соблюдайте эти интервалы для обеспечения нормальной
работы и полной эффективности системы кондиционирования воздуха. Система
кондиционирования воздуха содержит газ, использование которого регулируется строгими
нормативными требованиями. Любая возникащая проблема должна быть быстро устранена.

ПРИМЕЧАНИЕ:

Запускайте систему кондиционирования, как минимум, раз в неделю,

даже на короткое время. См. "Органы управления отоплением, вентиляцией (версия с
кабиной) и кондиционированием  воздуха (дополнительное оборудование)", стр. 109.

Технические характеристики обслуживания

Смазка компрессора

DSC05546

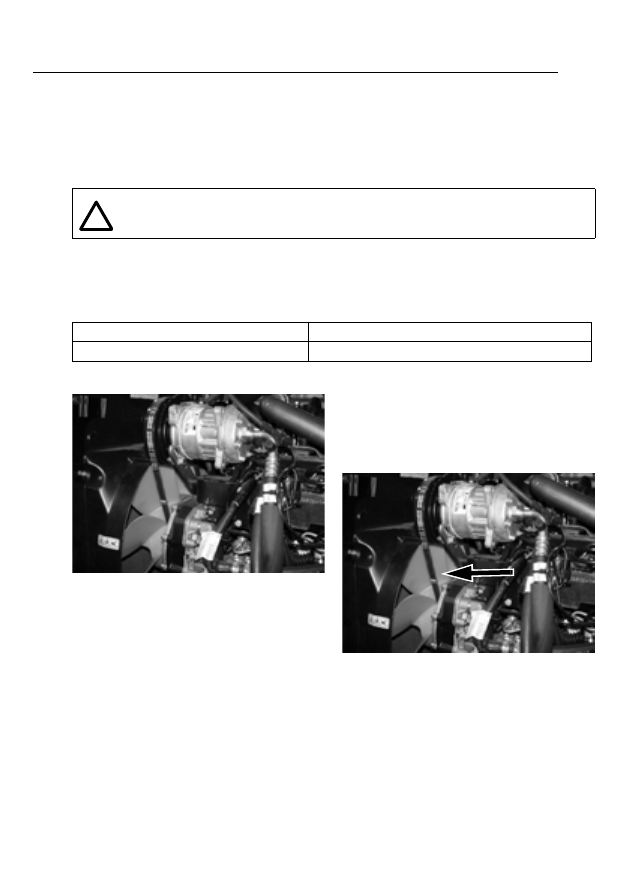

Используя органы управления системой
кондиционирования воздуха в кабине
оператора, запустите компрессор для
смазки его внутреннего уплотнения. См.
"

Управление кондиционированием воздуха

(

дополнительное оборудование)", стр. 109.

ПРИМЕЧАНИЕ:

В холодную погоду дайте

двигателю поработать несколько минут и
затем запускайте компрессор.

ВНИМАНИЕ:

Никогда не отворачивайте

пробку, расположенную в верхней части
компрессора, так как это приведет к
опорожнению всего контура.

Проверка ремня привода

компрессора

ДЕЙСТВИЕ 1
Для доступа к двигателю см. "Доступ к
двигателю", стр. 173.
ДЕЙСТВИЕ 2

DSC05546

Проверьте состояние ремня привода
компрессора. Замените его, если он
изношен или поврежден и отрегулируйте его
натяжение.

ВНИМАНИЕ:

После замены ремня

отрегулируйте его натяжение после
первых 20 часов работы.
Проверьте натяжение ремня привода. При
необходимости, отрегулируйте натяжение.
Отверните стопорную систему, натяните
ремень привода и снова затяните стопорную
систему. Прогиб ремня должен составлять 13 -
19

мм (1/2 - 3/4 дюйма).

ПРЕДУПРЕЖДЕНИЕ:

Никогда не выполняйте какие-либо операции

обслуживания системы кондиционирования воздуха. Для выполнения любых
действий обращайтесь к квалифицированному специалисту.

Смазка компрессора

Каждые 250 часов

Проверка ремня привода компрессора

Каждые 250 часов

!

Обслуживание/Регулировки

231

ВНИМАНИЕ:

Ремень привода не должен

быть натянут слишком сильно
(

преждевременный износ подшипника) или

слишком слабо (преждевременный износ
ремня).
ДЕЙСТВИЕ 3
Закройте и заприте капот двигателя.

ДЕЙСТВИЕ 4
Уберите опорную стойку и опустите
навесное оборудование погрузчика. см.
"

Опорная стойка навесного оборудования

погрузчика", стр. 116

Фильтр подачи воздуха отопителя кабины

Технические характеристики

обслуживания

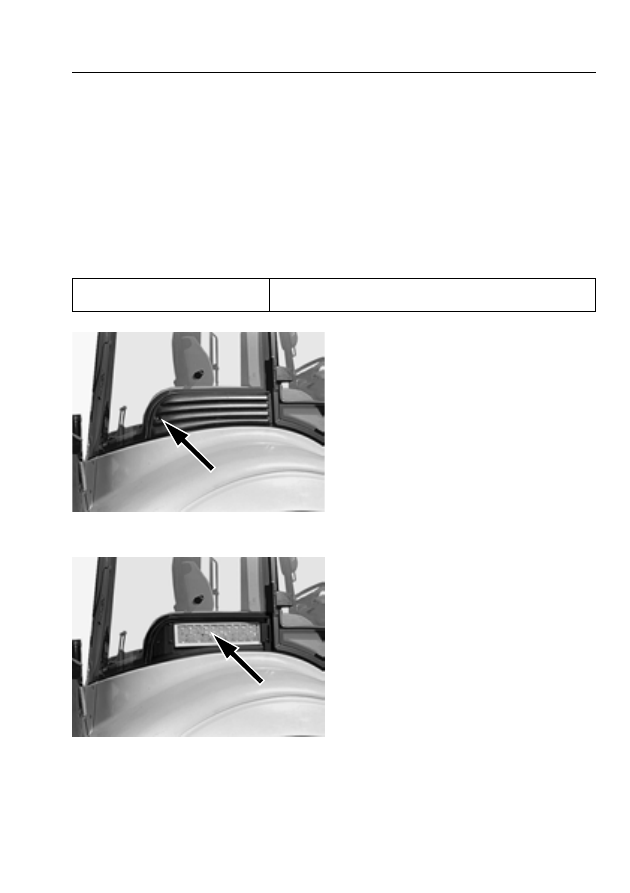

ДЕЙСТВИЕ 1

CK98K009

Отверните винт и снимите решетку кабины.
ДЕЙСТВИЕ 2

CK98K010

Снимите фильтр.
ДЕЙСТВИЕ 3
Проверьте состояние фильтра. Замените
или почистите при необходимости.

ДЕЙСТВИЕ 4
Продуйте фильтр сжатым воздухом.

ВНИМАНИЕ:

Перед использованием

сжатого воздуха оденьте защитную маску
для лица.

ВНИМАНИЕ:

Давление воздуха не должно

превышать 2 бара.
ДЕЙСТВИЕ 5
Помойте фильтр в воде с соответствующим
моющим средством (например, с обычным
бытовым моющим средством). Инструкции
по использованию моющего средства
указаны на его упаковке.
ДЕЙСТВИЕ 6
Дайте фильтру полностью высохнуть.
ДЕЙСТВИЕ 7
Проверьте состояние фильтра, поместив за
ним лампу для осмотра.

ВНИМАНИЕ:

Фильтр должен быть

заменен, если свет будет виден через
отверстие в фильтре.
ДЕЙСТВИЕ 8
Почистите вокруг корпуса фильтра.
ДЕЙСТВИЕ 9
Установите новый или очищенный фильтр.
ДЕЙСТВИЕ 10
Установите решетку кабины и винт.

Чистка фильтра

Каждые 500 часов или в случае снижения циркуляции
воздуха.
