TATRA T815. Снятие и установка мотора опрыскивателя ветрового стекла

1. Причины снятия




   1. Электрический насос опрыскивателя ветрового стекла заменяется тогда, когда система опрыскивателя не работает правильно, особенно когда:

• насос опрыскивателя не поставляет жидкость к выпускной трубе опрыскивателя, даже при наличии достаточного незамерзшего количества жидкости в бачке.

• электрический насос совсем не работает (проверять в слух), даже после подвода тока непосредственно к входам насоса.

б) Технические условия

1. После замены электрического насоса опрыскивателя, насос должен после включения поставлять достаточное количество жидкости в жиклеры на ветровое стекло кабины.

2. Ремонт электрического насоса возможен только в специализированной ремонтной мастерской.

в) Порядок снятия

1. Откинуть вперед кабину водителя. Перед этим удалить из кабины все предметы, которые могли бы во время поднятия передвинуться и повредить ветровое стекло кабины.

2. Выключить выключатель "массы".

3. Отвинтить крышку 4 бачка 5 и с помощью резинового шланга, через горловину бачка, откачать жидкость из бачка в приготовленную емкость.

4. После обозначения отсоединить подводящие электрические коннекторы и пластмассовый шланг с выхода насоса 2.

5. С помощью отвертки осторожно вынуть распорное кольцо 3 фиксации положения насоса 2.

6. Осторожным выталкиванием отверткой с нижней стороны насоса 2 опрыскивателя вынуть насос из его положения в уплотнительном кольце 1.

7. Проверить качество резинового уплотнительного кольца 1 в отверстии бачка 5, в случае замены его необходимо осторожно выдавить.

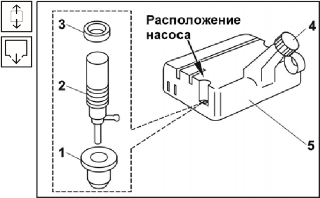

Рис. 15.98 Пластмассовый бачок для жидкости опрыскивателя ветрового стекла с электрическим насосом - снятие

г) Порядок установки

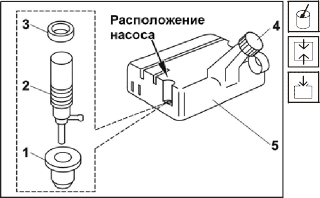

Рис. 15.99 Пластмассовый бачок для жидкости опрыскивателя ветрового стекла с электрическим насосом - установка

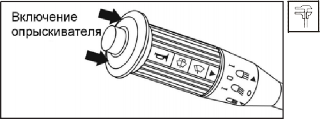

Рис. 15.100 Включение опрыскивателя на рычаге комбинированного переключателя

1. Слегка смазать пластической смазкой резиновое уплотнительное кольцо 1 в том месте, где будет входить в отверстие бачка и внутри отверстия для вхождения насоса.

2. Установить уплотнительное кольцо 1 в отверстие пластмассового бачка 5.

3. Установить распорное кольцо 3 на насос 2.

4. Легким нажатием вставить насос опрыскивателя 2 с распорным кольцом 3 в фасонную посадку на бачке 5, одновременно проверить правильную вхождение всасывающей трубки насоса в резиновое уплотнительное кольцо 1 в отверстии бачка.

5. Присоединить электрические подводящие провода к насосу 2.

6. Присоединить пластмассовый шланг трубопровода к распылителям на выходе насоса 2.

7. В бачок 5 дополнить достаточное количество жидкости.

8. Включить выключатель "массы".

9. Провести испытание функционирования опрыскивателя ветрового стекла.

10. Опустить кабину в рабочее положение.

Примечание:

После включения функционирования опрыскивателя пройдет немного времени, пока жидкость попадет от насоса к распылителям. Струя воды из распылителей во время езды должна брызгать к верхнему краю умываемой поверхности. Неправильное направление можно отрегулировать установлением положения распылителей.
