TATRA T815. Снятие и установка панели приборов

1. Причины снятия




   1. Механическое повреждение.

   2. Замена одного из приборов или контрольных ламп, размещенных на панели приборов.

б) Технические условия

1. После замены панели приборов все ключи управления, контрольные лампы, а также все контрольные и измерительные приборы должны правильно показывать измеренные значения и выполнять все контрольные и сигнализирующие функции.

в) Порядок снятия

1. Выключить выключатель “массы”.

2. Зафиксировать автомобиль против движения с помощью клиньев.

3. Выпустить напорный воздух из воздушной системы автомобиля через клапаны на воздушных резервуарах.

4. Отвинтить болты 3 закрепления панели приборов водителя 1, подтянуть панель.

5. С блока контрольных ламп 2 отсоединить коннекторы контрольных ламп.

6. Отсоединить напорные шланги подачи воздуха к двойному манометру 6 воздуха в тормозной системе и к манометру накачивания 10.

7. Постепенно вытянуть все отдельные патроны с лампочками для освещения приборов панели приборов.

8. Постепенно отсоединить все коннекторы контрольных и измерительных приборов.

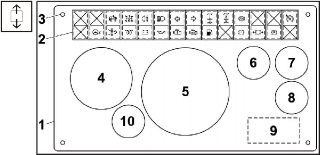

   Легенда: 1 - панель приборов; 2 - блок контрольных ламп; 3 - болт закрепления панели; 4 - тахометр; 5 -тахограф (спидометр); 6 - воздушный манометр; 7 - масляный манометр; 8 - указатель уровня топлива; 9 - панель управления системы отопления с независимым источником тепла; 10 -манометр накачивания




   Рис. 15.77 Панель приборов водителя -

   снятие




   Примечание:

   Перед отсоединением коннекторов желательно всегда обозначать принадлежность и ориентировку коннекторов по отношению к противолежащему компоненту (с помощью маркера).

9. Снять в сборе панель приборов водителя 1, включая приборы, после этого при необходимости демонтировать приборы.

г) Порядок установки

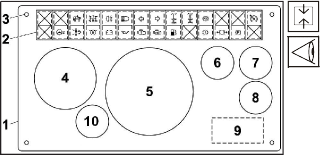

Легенда: 1 - панель приборов; 2 - блок контрольных ламп; 3 - болт закрепления панели; 4 - тахометр; 5 -тахограф (спидометр); 6 - воздушный манометр; 7 - масляный манометр; 8 -указатель уровня топлива; 9 - панель управления системы отопления с независимым источником тепла; 10 -манометр накачивания

Рис. 15.78 Панель приборов водителя -

установка

1. Приготовить новую панель приборов и установить все приборы кроме тахометра и тахографа.

2. Насадить панель приблизительно в правильное положение.

3. Подсоединить шланги к воздушному манометру 6 и к манометру накачивания 10.

4. Постепенно присоединять отдельные соответствующие коннекторы выключателей к ранее установленным приборам. Правильность присоединения проконтролировать в соответствии с примечаниями и обозначениями, проведенном при снятии.

5. Установить и закрепить тахограф 5, присоединить его коннекторы и провести регулировку часов реального времени. (См. Подглава 15.5.14).

6. Установить и закрепить тахометр 4, присоединить его коннектор (См. Подглава 15.5.13).

7. Установить отдельные патроны с лампочками освещения приборов.

8. К блоку контрольных ламп 2 присоединить их коннекторы.




9. Включить выключатель “массы” и запустить двигатель автомобиля.

10. Следить за нарастанием давления в воздушных резервуарах тормозов и за функционированием сигнализации низкого давления воздуха.

11. Следить за правильным функционированием контрольных ламп и измерительных приборов.

12. Остановить двигатель.

13. Следить за герметичностью присоединенных напорных шлангов к воздушному манометру. В случае неуверенности можно использовать щетку с мыльной водой.

14. Вставить панель приборов в щиток приборов и закрепить ее с помощью болтов 3 (См. Рис. 15.78).

15. Вытащить и убрать клинья для зафиксирования автомобиля против движения.

16. Произвести пробную езду и проверить исправность остальных приборов и контрольных ламп.
