TATRA T815. Снятие и установка стекла двери

а) Причины снятия

1. Стекло двери разбито или повреждено другим способом.

2. Поврежденные уплотнителя стекла двери.




   б) Технические условия




   1. Не уточнены.




   в) Порядок снятия




   1. Снять филенку двери в соответствии с установленным порядком действий, приведенным в: (См.

      Подглава 13.5.4).






   2. Снять пробки 5 с уплотнительной детали двери 9.

   3. Отвинтить болты 4 вместе с пружинными шайбами 3 и прокладками 2, закрепляющие уплотнительную деталь двери 9 к детали двери 1.

   4. Отвинтить болты 6 вместе с пружинными шайбами 7 и прокладками 8, закрепляющие уплотнительную деталь двери 9 к нижней стороне двери 10.

   5. Снять уплотнительную деталь двери 9.

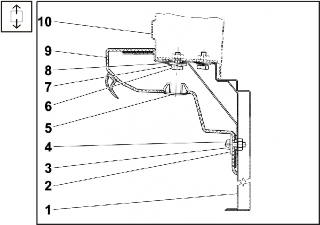

      Рис. 13.39 Уплотнительная деталь двери -

      снятие




   6. Отвинтить болт 2, закрепляющий заднюю часть детали двери 1 к нижней стороне двери 3.

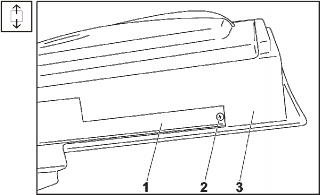

   Рис. 13.40 Закрепление детали двери -

   снятие

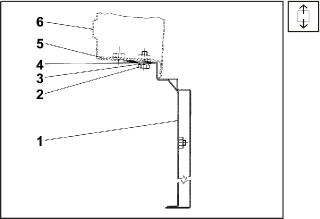

   Рис. 13.41 Деталь двери - снятие

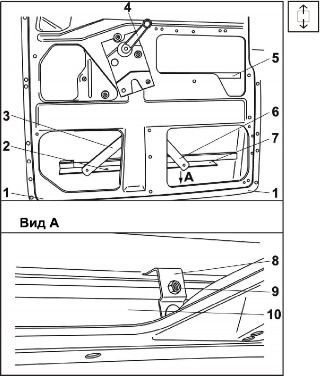

   Рис. 13.42 Снятие стекла двери




   1. Отвинтить болты 2 вместе с пружинными шайбами 3 и прокладками 4, закрепляющие деталь двери 1 к нижней стороне двери 6.

   2. Снять изоляционную прокладку с нижней части внутренней стороны двери 6.

   3. Вынуть прокладку 5.




   4. Развинтить гайку 9 и вынуть разжимное устройство 8.

   5. С нижней стороны двери из мест 1 отвинтить четыре болта и снять запорную рейку вместе с уплотнением 10.

   6. Установить ручку 4 на вал стеклоподъемника и опускать стекло двери до позиции, при которой через отверстия во внутренней стене двери можно увидеть направляющую рейку стекла двери 7 и блокирующий винт 2.

   7. Отвинтить блокирующий винт 2.

   8. Ручкой 4 вращать настолько продолжительно, пока оси плечей 3 и 6 не выйдут из направляющих пазов реек 5 и 7.

   9. Рукой спустить стекло двери с рейкой 7 в нижнюю часть двери и вынуть его через отверстие 10.




      г) Порядок установки




      1. Через отверстие 10 вставить стекло двери в полость двери и рукой вытянуть до положения, в котором можно легко достигнуть направляющие рейки 5 и 7.

      2. Положить оси на плечи 3 и 6 в пазы направляющих реек 5 и 7.

      3. Ручкой вращать настолько продолжительно, пока ось плеча 3 не будет находиться за отверстием блокирующего винта 2.

      4. Завинтить блокирующий винт 2.

      5. Проверить правильность работы при подъеме и опускании стекла двери.

      6. Установить разжимное устройство 8 и закрепить его с помощью гайки 9.

      7. К нижней стороне двери приложить запорную рейку и закрепить ее четырьмя болтами в местах 1.

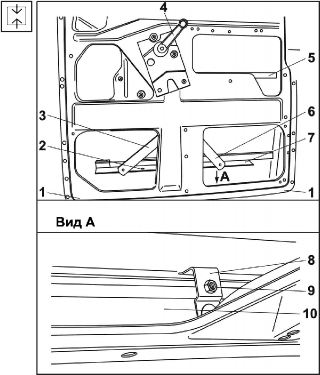

         Рис. 13.43 Установка стекла двери




      8. Вложить прокладку 5 в дверь 6.

      9. Прикрепить деталь двери 1 к нижней части двери 6 с помощью болтов 2, пружинных шайб 3 и подкладок 4.

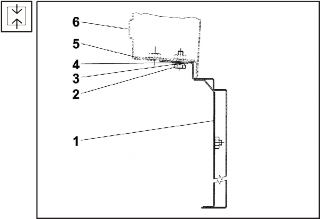

         Рис. 13.44 Деталь двери - установка






         Рис. 13.45 Закрепление детали двери -

         установка

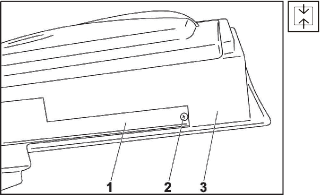

      10. С помощью болта 2 закрепить заднюю часть детали двери 1 к нижней стороне двери 3.

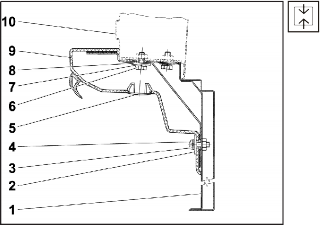

          Рис. 13.46 Уплотнительная деталь двери -

          установка

      11. Прикрепить уплотнительную деталь двери 9 к нижней стороне двери 10 с помощью болтов 6, пружинных шайб 7 и подкладок 8, а также с помощью болтов 4, пружинных шайб 3 и подкладок 2 к детали двери 1. Не затягивать болты 4 и 6.

      12. Установить положение уплотнительной детали двери 9 по отношению к подножке кабины и затянуть болты 4 и 6.

      13. Вставить пробки 5 в уплотнительную деталь двери 9.

      14. Наклеить изоляционную фольгу на внутреннюю сторону двери 10.




      15. Установить филенку двери в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.4).

      16. Проверить правильность работы при подъеме и опускании стекла двери.
