TATRA 815

290N9T 42 300 8x8.1R/262

Руководство по ремонту

Часть 7 – МОСТЫ

Номер публикации: 03-0217-RUS/00

TATRA T815. МОСТЫ

1. Описание и основные технические данные




   Описание:




   А) ПЕРЕДНИЙ МОСТ




   В автомобиле - седельный тягач тип T815 290N9T 42 300 8x81R использованы поворотные качающиеся ведущие и управляющие передние мосты. Колесные блоки оснащены планетарными редукторами.




   Мосты закреплены на передней соединительной части и на передней несущей трубе каркасной рамы и составляют переднюю несущую, ведущую и управляющую часть автомобиля. На мосты установлены односкатные колеса и система для центрального накачивания шин.




   Пара передних мостов различаются друг от друга в основном только формой рычага управления рулевого механизма.




   Мост состоит из трех главных основных частей:




   • раздаточной коробки (См. Рис. 7.1), в которой расположена двухсторонняя коническая зубчатая постоянная передача моста;

   • двух качающихся независимых полуосей, установленных на пружинах;

   • двух колесных блоков (См. Рис. 7.2).

Легенда: 1 - картер раздаточной коробки; 2, 16 - подшипники сателлитных шестерен; 3, 15 - болты;

4, 20 - сателлитные шестерни, 5, 21 - тарельчатые колеса; 6, 23 - опорные пластинки тарельчатых

колес; 7, 25 - полуоси; 8 - защитный мешок; 9, 28 - воздушные трубопроводы для накачивания; 10, 29 -

ступицы тарельчатых колес; 11, 12, 26, 27 - конические подшипники; 13, 24 - болты тарельчатых колес; 14, 22 - листовая лента (подвижная опорная часть моста); 17, 18 - центральные шестерни межколесного дифференциала; 19 - соединительный вал.

Рис. 7.1 Раздаточная коробка переднего моста - описание

Сателлитные шестерни 4 и 20 конической передачи посажены в картер раздаточной коробки 1 в подшипники сателлитных шестерен 2 и 16 с коническими подшипниками. Сателлитная шестерня 4 установлена на шлицах соединительного вала 19, который посредством шлицов связан с центральной шестерней 18 межколесного дифференциала. Составной частью сателлитной шестерней 20 является зубчатое зацепление, которое выполняет функцию второй центральной шестерни 17 межколесного дифференциала. Тарельчатые колеса 5 и 21 привинчены с помощью болтов 13 и 24 к ступицам 10 и 29,

которые посажены в полуоси 7 и 25 на парах конических подшипников 11, 12 и 26, 27. В шлицы ступиц вставлены ведущие валы колес. Для обеспечения правильного зацепления конических передач при предельной нагрузке служат опорные пластинки 6 и 23.Раскачивание полуосей возможно в результате качающейся посадки полуосей в листовых лентах 14 и 22 (в скользящих крупноразмерных подшипниках) посаженных в картере. При раскачивании полуосей тарельчатые колеса качаются по сателлитным шестерням. Для предотвращения проникновения загрязнений в раздаточную коробку полуоси уплотнены защитными мешками 8. Раздаточные коробки являются составной частью каркасной рамы и они зафиксированы к ней болтами 3 и 15. Мосты оснащены системой для центрального накачивания шин. Для подвода сжатого воздуха в коробку передач служат трубопроводы 9 и 28. В картере раздаточной коробки имеется масляный наполнитель, смазка осуществляется разбрызгиванием.

Вторую часть постоянной передачи моста составляет планетарный колесный редуктор, который расположен в колесном блоке.

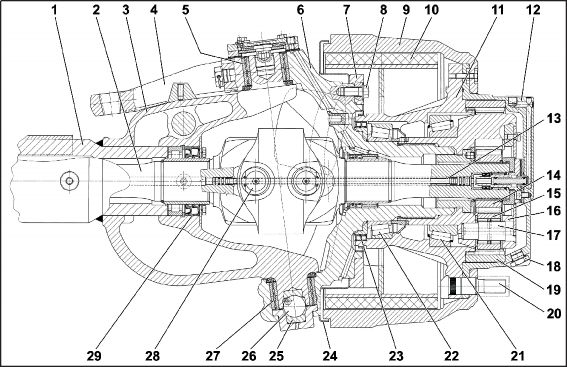

Легенда: 1 - мост; 2 - ведущий вал колеса; 3 - вильчатый шкворень; 4 - рычаг управления; 5, 27 - игольчатые подшипники поворотного шкворня; 6 - поворотный шкворень; 7 - тормозная балка; 8 - болты тормозной балки; 9 - тормозной барабан; 10 - тормозная колодка; 11 - ступица колеса; 12 - крышка колесного редуктора; 13 - система для центрального накачивания; 14 - центральная шестерня; 15 - сателлит; 16 - коробка сателлитов; 17 - цапфа сателлитов; 18 - сливная пробка; 19 - венец зубчатый; 20 - колесные болты; 21, 22 - конический подшипник; 23, 29 - уплотнения вала; 24 - защитный кожух; 25 - сферичный вкладыш; 26 - упорный шарик; 28 - кардан

Рис. 7.2 Колесный блок переднего моста - описание

На конец полуоси приварен вильчатый шкворень 3, который формирует шкворень поворотного кулака. Поворотный шкворень 6 радиально размещен на вилке полуоси 3 на игольчатых подшипниках 5 и 27. Аксиально он размещен упорным шариком 26 на сферичном вкладыше 25. Рычаг управления 4 является составной частью поворотного шкворня.

Перенос крутящего момента от постоянной передачи ведущего моста (коробка передач) осуществляется ведущим валом 2 и карданом 28. На выходе моста вал снабжен уплотнением вала 29. К поворотному шкворню 6 болтами 8 прикреплена тормозная балка 7, на которой расположена тормозная колодка 10 с накладкой и защитный кожух 24. На поворотном шкворне 6 на двух конических подшипниках 21 и 22, уплотненная двумя уплотнениями вала 23, размещена ступица колеса 11 вместе с барабаном 9 и с колесными болтами 20. Планетарный колесный редуктор, который вставлен в крышку 12, составлен из центральной шестерни 14, которая является ведущей и зубчатого венца 19, которое является

приводным. Тормозным механизмом является коробка сателлитных шестерен 16 вместе с сателлитами

15, которые размещены на цапфе 17.

Подобная компоновка планетарного редуктора означает замедленную передачу, т.е. создается более большая приводная сила колес автомобиля.

В ступице колеса имеется масляный наполнитель, смазка осуществляется разбрызгиванием. Выпускание масла осуществляется откручиванием пробки 18.

Б) ЗАДНИЕ МОСТЫ

В автомобиле - седельный тягач тип T815 290N9T 42 300 8x81R использованы два поворотные качающиеся ведущие задние мосты с планетарными колесными редукторами.

Мосты закреплены к каркасной раме автомобиля и составляют заднюю несущую и ведущую часть автомобиля. На мосты установлены односкатные колеса и система для центрального накачивания шин.

Мост состоит из трех главных основных частей:

• раздаточной коробки, в которой расположена двухсторонняя коническая зубчатая постоянная передача моста;

• двух качающихся независимых полуосей, установленных на пружинах;

• двух колесных блоков (См. Рис. 7.3).

Раздаточные коробки задних мостов имеют подобное конструктивное выполнение как и раздаточная коробка переднего моста. Однако, по отношению к главной передаче переднего моста, некоторые их части повернуты на 180° по отношению к поперечной оси из-за обратного расположения к межколесному дифференциалу.

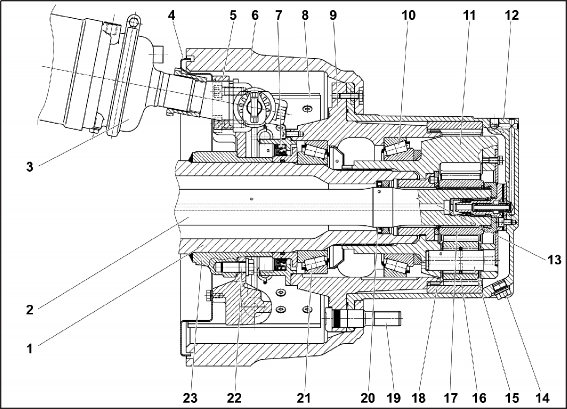

Легенда: 1 - полуось; 2 - ведущий вал колеса; 3 - тормозной цилиндр; 4 - защитный кожух;

5 - тормозная балка; 6 - тормозной барабан; 7, 20 - уплотнения вала; 8 - тормозная колодка;

9 - ступица колеса; 10, 21 - конический подшипник; 11 - коробка сателлитов; 12 - крышка колесного редуктора; 13 - система для центрального накачивания; 14 - сливная пробка; 15 - цапфа сателлитов; 16 - сателлитная шестерня; 17 - центральная шестерня; 18 - венец зубчатый; 19 - колесные болты; 22 - болты тормозной балки; 23 - фланец моста

Рис. 7.3. Колесный блок заднего моста - описание

Полуось завершена фланцем 23. Передача крутящего момента от постоянной передачи ведущего моста (раздаточной коробки) осуществляется ведущим валом 2. Вал на выходе из моста уплотнен уплотнени- ем вала 20. К фланцу моста 23 завинчена болтами 22 тормозная балка 5, на которой размещены тормоз- ные колодки 8 с накладками и защитный кожух 4. Тормозной цилиндр 3 тоже прикреплен к тормозной балке.

Ступица колеса 9 установлена на паре конических подшипников 10 и 21, подшипник 21 установлен на полуоси 1, подшипник 10 установлен на коробке сателлитов 11. Тормозной барабан 6 завинчен с помощью болтов к ступице колеса 9. Планетарный колесный редуктор состоит из коробки сателлитов 11, центральной шестерни 17, которая является ведущей, и зубчатого венца 18, которое является привод- ным. Тормозным механизмом является коробка сателлитных шестерен с сателлитами 16, которые установлены на цилиндрах и цапфах 15.

Подобная компоновка планетарного редуктора означает замедленную передачу, т.е. создается более большая приводная сила колес автомобиля. В коробке колесного редуктора имеется масляный наполнитель, смазка осуществляется разбрызгиванием. Пространство колесного редуктора уплотнено против утечки масла уплотнениями вала 7. Выпускание масла осуществляется откручиванием пробки 14. Основные технические и монтажные данные приведены в следующей таблице (См. Таб. 7.1).

Таб. 7.1. Основные технические и монтажные данные мостов

TATRA T815. Перечень моментов затяжки мостов

В следующей таблице указаны установленные значения моментов затяжки определенных винтовых соединений мостов автомобиля - седельного тягача тип T815 290N9T 42 300 8x81R. Болты и гайки, для которых не указан крутящий момент следует затянуть до отката согласно машиностроительным указаниям для затягивания винтовых соединений.

Таб. 7.4 Перечень моментов затяжки болтовых соединений мостов
