Запчасти: Масляный радиатор, крепление сердцевины радиатора (680/1) для 815-2 EURO II

Масляный радиатор, крепление сердцевины радиатора (680/1) для 815-2 EURO II (список запасных частей)

Масляный радиатор, крепление сердцевины радиатора (680/1) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 20 7022 {05D20/01} Корпус радиатора
2 20 7022 {05D20/02} Корпус радиатора
3 20 5346 0074 {05D20/03} Плунжер
4 20 5051 2244 {05D20/04} Пружина
5 309 115 {05D20/05} Винт М10Х35 СSN 02 1143.55
6 20 5136 0764 {05D20/06} Пробка
7 20 5040 0304 {05D20/07} Золотник
8 Терморегулирующий вентиль
9 20 5104 {05D20/09} Шайба установочная
10 20 5136 1344 {05D20/10} Пробка
11 20 5136 0124 {05D20/11} Пробка
12 20 5365 1524 {05D20/12} Горловина
13 20 5136 1544 {05D20/13} Пробка
14 38Х44 Кольцо уплотнительное
15 20 5051 2424 {05D20/15} Пружина
16 195 101 0544 {05D20/16} Шайба
17 46Х38 Кольцо уплотнительное
18 43Х35 Кольцо уплотнительное
19 52Х42 Кольцо уплотнительное
20 10 СSN 02 Шайба пружинная
21 309 114 {05D20/21} Болт ISО 4014 М10Х30-8.8-А5G
22 309 115 {05D20/22} Винт М10Х30 СSN 02 1143.55
23 309 114 {05D20/23} Болт ISО 4014 М10Х40-8.8-А5G
24 309 114 {05D20/24} Болт М10Х90 СSN 02 1143.50
25 309 {05D20/25} Шпилька М10Х30 СSN 02 1176.55
26 443 512 {05D20/26} Радиатор масляный
27 311 110 {05D20/27} Шайба 10.5 СSN 02 1702.15
28 311 110 {05D20/28} Гайка ISО 4032 М10-8-А3G
29 30Х36 Кольцо уплотнительное

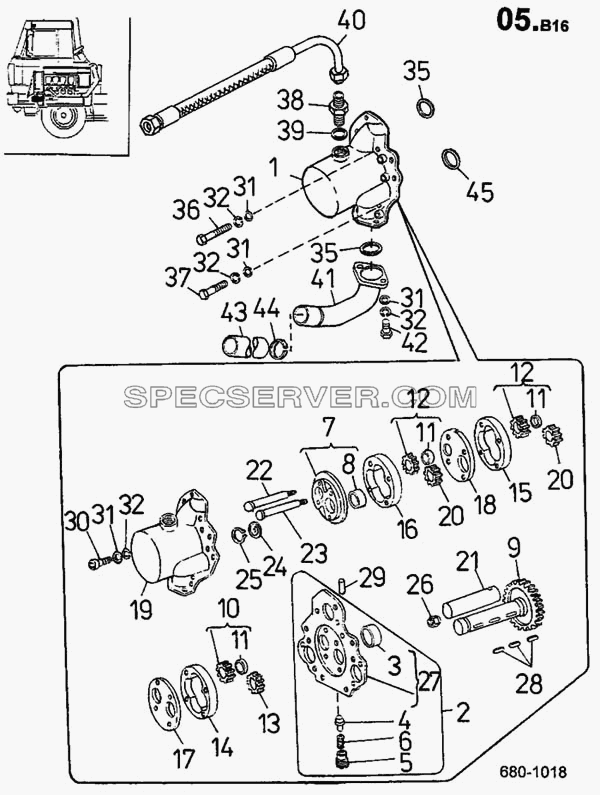

Запчасти: Насос масляный, держатель насоса масляного (680) для 815-2 EURO II

Насос масляный, держатель насоса масляного (680) для 815-2 EURO II (список запасных частей)

Насос масляный, держатель насоса масляного (680) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 3-ступенный Масляный насос
2 20 7048 {05В16/02} Крышка насоса
3 20 5031 2274 {05В16/03} Втулка
4 20 5346 {05В16/04} Плунжер клапана
5 20 5136 1374 {05В16/05} Пробка
6 20 5051 2404 {05В16/06} Пружина
7 20 7048 0214 {05В16/07} Крышка насоса
8 20 5031 1914 {05В16/08} Втулка крышки
9 20 7017 {05В16/09} Шестерня ведущая
10 20 7017 {05В16/10} Шестерня насоса
11 20 5031 2024 {05В16/11} Втулка
12 20 7017 {05В16/12} Шестерня насоса
13 20 1227 {05В16/13} Шестерня ведущая
14 20 1066 {05В16/14} Корпус насоса
15 20 1066 {05В16/15} Корпус насоса
16 20 1066 {05В16/16} Корпус насоса
17 20 1282 0124 {05В16/17} Перегородка
18 20 1282 0134 {05В16/18} Перегородка
19 20 1062 {05В16/19} Картер насоса
20 20 1227 {05В16/20} Шестерня ведущая
21 20 1252 0204 {05В16/21} Палец
22 20 5227 {05В16/22} Болт центровочный
23 20 5227 0214 {05В16/23} Болт
24 20 5094 0424 {05В16/24} Накладка
25 22 СSN 02 Кольцо стопорное
26 20 5278 0174 {05В16/26} Гайка
27 20 7048 {05В16/27} Крышка насоса
28 20 5173 0314 {05В16/28} Шпонка
29 990 100 {05В16/29} Палец 6Х36 СSN 02 2102.05
30 309 115 {05В16/30} Болт М8Х30 СSN 02 1143.55
31 311 110 {05В16/31} Шайба 8.4 СSN 02 1702.15
32 8 СSN 02 Шайба пружинная
35 20 {05В16/35} Кольцо уплотнительное 43Х35 SI
36 309 114 {05В16/36} Болт ISО 4014 М8Х55-8.8-А4G
37 309 114 {05В16/37} Болт ISО 4014 М8Х40-8.8-А4G
38 319 110 {05В16/38} Штуцер 25 СSN 13 7854.22
39 30Х36 СSN Кольцо уплотнительное
40 443 {05В16/40} Шланг IСОRЕ DN 25427 IС 25-90/ОТ
41 20 1165 {05В16/41} Трубка всасывающая
42 309 114 {05В16/42} Болт ISО 4014 М8Х30-8.8-А4G
43 20 5311 1484 {05В16/43} Шланг 450 ММ
44 548 241 {05В16/44} Скоба ТОRRО 32-50/13-С7W1
45 27 3110 {05В16/45} Кольцо 32Х3 SI DIN 3771
Запчасти: Насос масляный, держатель насоса масляного (680/2) для 815-2 EURO II

Насос масляный, держатель насоса масляного (680/2) для 815-2 EURO II (список запасных частей)

Насос масляный, держатель насоса масляного (680/2) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 3-ступенный Масляный насос
2 20 7048 {05Е16/02} Крышка насоса
3 20 5031 2274 {05Е16/03} Втулка
4 20 5346 {05Е16/04} Плунжер клапана
5 20 5136 1374 {05Е16/05} Пробка
6 20 5051 2404 {05Е16/06} Пружина
7 20 7048 0214 {05Е16/07} Крышка насоса
8 20 5031 1914 {05Е16/08} Втулка крышки
9 20 7017 {05Е16/09} Шестерня ведущая
10 20 7017 {05Е16/10} Шестерня насоса
11 20 5031 2024 {05Е16/11} Втулка
12 20 7017 {05Е16/12} Шестерня насоса
13 20 1227 {05Е16/13} Шестерня ведущая
14 20 1066 {05Е16/14} Корпус насоса
15 20 1066 {05Е16/15} Корпус насоса
16 20 1066 {05Е16/16} Корпус насоса
17 20 1282 {05Е16/17} Перегородка
18 20 1282 0134 {05Е16/18} Перегородка
19 20 1062 {05Е16/19} Картер насоса
20 20 1227 {05Е16/20} Шестерня ведущая
21 20 1252 0204 {05Е16/21} Палец
22 20 5227 {05Е16/22} Болт центровочный
23 20 5227 0214 {05Е16/23} Болт
24 20 5094 0424 {05Е16/24} Накладка
25 22 СSN 02 Кольцо стопорное
26 20 5278 0174 {05Е16/26} Гайка
27 20 7048 {05Е16/27} Крышка насоса
28 20 5173 0314 {05Е16/28} Шпонка
29 990 100 {05Е16/29} Палец 6Х36 СSN 02 2102.05
30 309 115 {05Е16/30} Болт М8Х30 СSN 02 1143.55
31 311 110 {05Е16/31} Шайба 8.4 СSN 02 1702.15
32 8 СSN 02 Шайба пружинная
35 43Х35 Кольцо уплотнительное
36 309 114 {05Е16/36} Болт ISО 4014 М8Х55-8.8-А4G
37 309 114 {05Е16/37} Болт ISО 4014 М8Х40-8.8-А4G
38 319 110 {05Е16/38} Штуцер 25 СSN 13 7854.22
39 30Х36 Кольцо уплотнительное
40 443 {05Е16/40} Шланг IСОRЕ DN 25427 IС 25-90/ОТ
41 20 1165 {05Е16/41} Трубка всасывающая
42 309 114 {05Е16/42} Болт ISО 4014 М8Х30-8.8-А4G
43 20 5311 1484 {05Е16/43} Шланг 450 ММ
44 548 241 {05Е16/44} Скоба ТОRRО 32-50/13-С7W1
45 27 3110 {05Е16/45} Кольцо 32Х3 SI DIN 3771

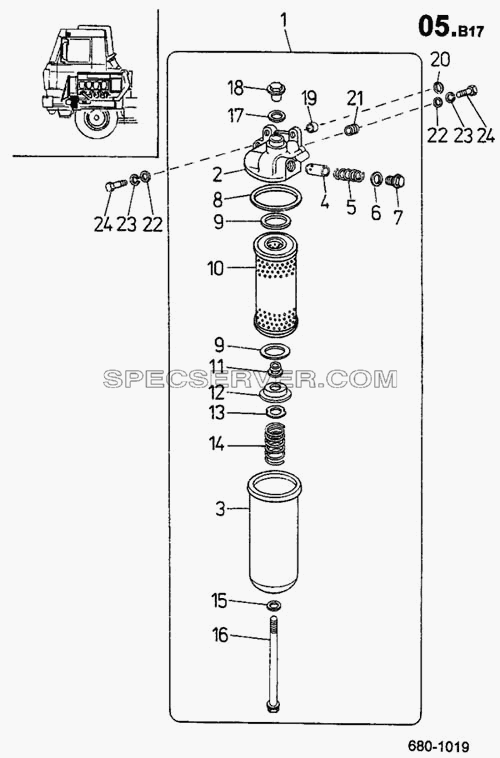

Запчасти: Масляный фильтр, держатель масляного фильтра (680) для 815-2 EURO II

Масляный фильтр, держатель масляного фильтра (680) для 815-2 EURO II (список запасных частей)

Масляный фильтр, держатель масляного фильтра (680) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 20 1062 0594 {05В17/02А} Корпус фильтра
- 20 1282 {05В17/12А} Крышка нижняя
- 20 5238 1674 {05В17/16А} Болт
- 20 5417 0434 {05В17/09А} Кольцо
- 20 7085 {05В17/01А} Фильтр масляный
- 20 {05В17/03А} Крышка масляного фильтра
- JIРАР ТYР Элемент фильтрующий
1 20 7085 0444 {05В17/01} Масляный фильтр
2 20 1062 0644 {05В17/02} Корпус фильтра
3 20 {05В17/03} Крышка масляного фильтра
4 20 5346 0074 {05В17/04} Плунжер
5 20 5051 1474 {05В17/05} Пружина
6 30Х36 СSN Кольцо уплотнительное
7 20 5136 1034 {05В17/07} Пробка
8 140Х5 СSN Кольцо уплотнительное
9 20 5417 1624 {05В17/09} Прокладка
9 20 5417 1624 {05В17/09} Прокладка
10 990 200 {05В17/10} Втулка МАNN Н12-107
11 20 5444 0274 {05В17/11} Изолятор
12 20 1282 0144 {05В17/12} Крышка
13 20 5106 0454 {05В17/13} Шайба 1.5 ММ
14 20 5051 1484 {05В17/14} Пружина
15 20 5429 0044 {05В17/15} Кольцо
16 20 5238 2064 {05В17/16} Болт
17 30Х36 СSN Кольцо уплотнительное
18 20 5286 0374 {05В17/18} Гайка
19 20 5302 6154 {05В17/19} Трубка
20 20 5417 0744 {05В17/20} Кольцо
21 20 5395 0104 {05В17/21} Втулка болта
22 311 110 {05В17/22} Шайба 10.5 СSN 02 1702.15
23 10 СSN 02 Шайба пружинная
24 309 114 {05В17/24} Болт ISО 4014 М10Х40-8.8-А5G
Масляный фильтр, держатель масляного фильтра (680/1) для 815-2 EURO II (список запасных частей)

Масляный фильтр, держатель масляного фильтра (680/1) для 815-2 EURO II (список запасных частей)

Масляный фильтр, держатель масляного фильтра (680/1) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 20 7085 {05D19/01} Фильтр масляный
2 20 1062 0594 {05D19/02} Корпус фильтра
3 20 {05D19/03} Крышка масляного фильтра
4 20 5346 0074 {05D19/04} Плунжер
5 20 5051 1474 {05D19/05} Пружина
6 30Х36 СSN Кольцо уплотнительное
7 20 5136 1034 {05D19/07} Пробка
8 140Х5 СSN Кольцо уплотнительное
9 20 5417 0434 {05D19/09} Кольцо
10 JIРАР ТYР Элемент фильтрующий
11 20 5444 0274 {05D19/11} Изолятор
12 20 1282 {05D19/12} Крышка нижняя
13 20 5106 0454 {05D19/13} Шайба 1.5 ММ
14 20 5051 1484 {05D19/14} Пружина
15 20 5429 0044 {05D19/15} Кольцо
16 20 5238 1674 {05D19/16} Болт
17 30Х36 Кольцо уплотнительное
18 20 5286 0374 {05D19/18} Гайка
19 20 5302 6154 {05D19/19} Трубка
20 20 5417 0744 {05D19/20} Кольцо
21 20 5395 0104 {05D19/21} Втулка болта
22 311 110 {05D19/22} Шайба 10.5 СSN 02 1702.15
23 10 СSN 02 Шайба пружинная
24 309 114 {05D19/24} Болт ISО 4014 М10Х40-8.8-А5G
24 309 {05D19/24} Болт ISО 4014 М10Х40-8.8-А5G

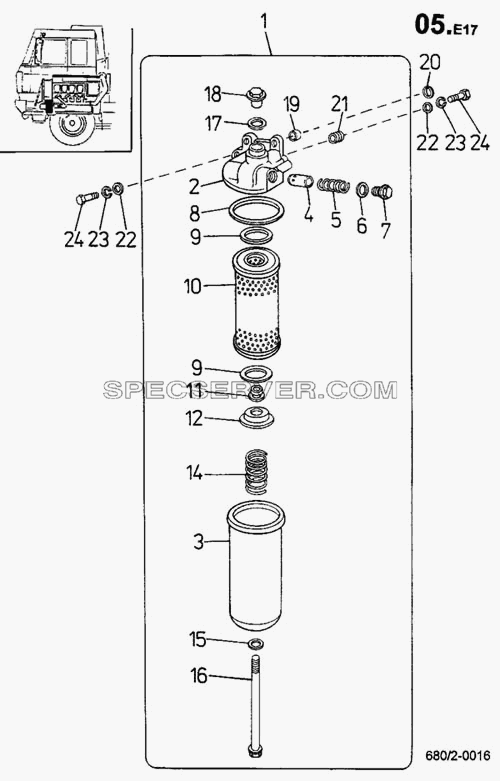

Масляный фильтр, держатель масляного фильтра (680/2) для 815-2 EURO II (список запасных частей)

Масляный фильтр, держатель масляного фильтра (680/2) для 815-2 EURO II (список запасных частей)

Масляный фильтр, держатель масляного фильтра (680/2) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 20 7085 {05Е17/01} Фильтр масляный
2 20 1062 0594 {05Е17/02} Корпус фильтра
3 20 {05Е17/03} Крышка масляного фильтра
4 20 5346 0074 {05Е17/04} Плунжер
5 20 5051 1474 {05Е17/05} Пружина
6 30Х36 СSN Кольцо уплотнительное
7 20 5136 1034 {05Е17/07} Пробка
8 140Х5 СSN Кольцо уплотнительное
9 20 5417 0434 {05Е17/09} Кольцо
10 JIРАР ТYР Элемент фильтрующий
11 20 5444 0274 {05Е17/11} Изолятор
12 20 1282 {05Е17/12} Крышка нижняя
14 20 5051 1484 {05Е17/14} Пружина
15 20 5429 0044 {05Е17/15} Кольцо
16 20 5238 1674 {05Е17/16} Болт
17 20Х26 Кольцо уплотнительное
18 20 5286 0374 {05Е17/18} Гайка
19 20 5302 6154 {05Е17/19} Трубка
20 20 5417 0744 {05Е17/20} Кольцо
21 20 5395 0104 {05Е17/21} Втулка болта
22 311 110 {05Е17/22} Шайба 10.5 СSN 02 1702.15
23 10 СSN 02 Шайба пружинная
24 309 114 {05Е17/24} Болт ISО 4014 М10Х40-8.8-А5G
24 309 {05Е17/24} Болт ISО 4014 М10Х40-8.8-А5G

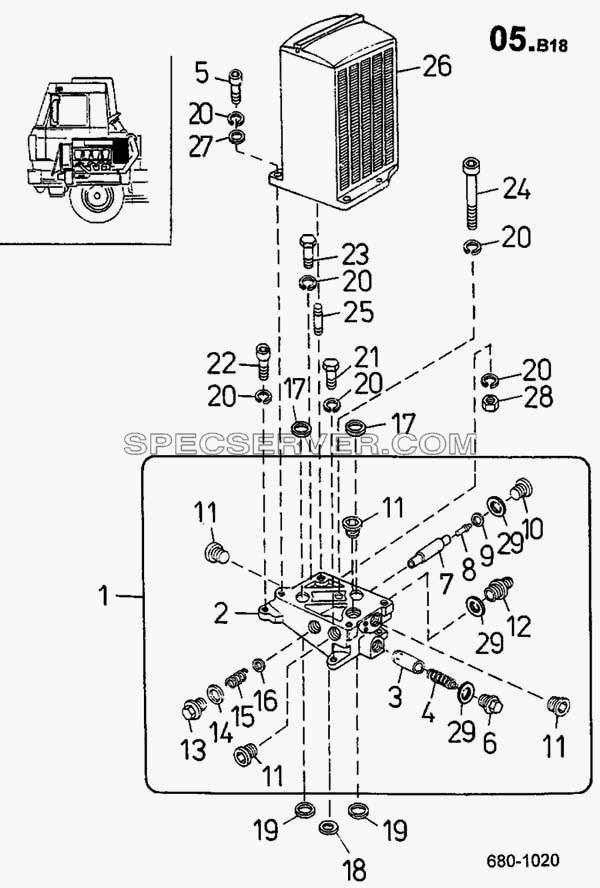

Масляный радиатор, крепление сердцевины радиатора (680) для 815-2 EURO II (список запасных частей)

Масляный радиатор, крепление сердцевины радиатора (680) для 815-2 EURO II (список запасных частей)

Масляный радиатор, крепление сердцевины радиатора (680) для 815-2 EURO II (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 20 7022 {05В18/01} Корпус радиатора
2 20 7022 {05В18/02} Корпус радиатора
3 20 5346 0074 {05В18/03} Плунжер
4 20 5051 2244 {05В18/04} Пружина
5 309 115 {05В18/05} Винт М10Х35 СSN 02 1143.55
6 20 5136 0764 {05В18/06} Пробка
7 20 5040 0304 {05В18/07} Золотник
8 Терморегулирующий вентиль
9 20 5104 {05В18/09} Шайба установочная
10 20 5136 1344 {05В18/10} Пробка
11 20 5136 0124 {05В18/11} Пробка
12 20 5365 1524 {05В18/12} Горловина
13 20 5136 1544 {05В18/13} Пробка
14 38Х44 Кольцо уплотнительное
15 20 5051 2424 {05В18/15} Пружина
16 195 101 0544 {05В18/16} Шайба
17 20 {05В18/17} Кольцо уплотнительное 46Х38 SI
18 43Х35 Кольцо уплотнительное
19 52Х42 Кольцо уплотнительное
20 10 СSN 02 Шайба пружинная
21 309 114 {05В18/21} Болт ISО 4014 М10Х30-8.8-А5G
22 309 115 {05В18/22} Винт М10Х30 СSN 02 1143.55
23 309 114 {05В18/23} Болт ISО 4014 М10Х40-8.8-А5G
24 309 114 {05В18/24} Болт М10Х90 СSN 02 1143.50
25 309 {05В18/25} Шпилька М10Х30 СSN 02 1176.55
26 443 512 {05В18/26} Радиатор масляный
27 311 110 {05В18/27} Шайба 10.5 СSN 02 1702.15
28 311 110 {05В18/28} Гайка ISО 4032 М10-8-А3G
29 30Х36 Кольцо уплотнительное
