В верхней части страницы находится информация о заказчике и транспортном
средстве. Ниже представлен перечень испытаний EOL с результатами. Данные
представлены в виде таблицы с тремя колонками.

Шаги испытания

Показать название испытательного шага

Актуальный
размер

В этой колонке показывается информация, поступающая от блока E
или выводится сообщение об ошибке во время испытания. Также
колонка может оставаться пустой.

Результат

В этой колонке отображается статус OK (Хорошо) или NOT OK (Пло

В последнем разделе отчета EOL Вы можете видеть отдельное поле для
замечаний. Вы можете вводить туда любые данные.

Финальный тест

окно.

Приложение

A - Аббревиатуры

ABS (Антиблокировочная
система)

Антиблокировочная система

Колесная формула

DTC

Коды диагностических ошибок

ECU

Электронный блок управления

EOL

Конечный тест

Устройства

PCV

Клапан управления давлением

TCS (Система контроля тяги)
ATC
ASR

Cистема контроля тяги

TCV

Клапан системы контроля тяги

Сторона wise

Программное обеспечение

Выбрать нижний

UDIF

Универсальный диагностический интерфейс

Идентификационный номер:

Идентификационный номер транспортного средства

Аварийная лампа

ABS-Diagnostics v3.0 User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.

Reproduction, in full or in part, is not permitted.

B - вспомогательные инструменты

UDIF обновление программы

При инициализации канала связи с ECU автоматически проверяется версия
программы UDIF. Если версия программы ниже требуемой, то управляющая
программа ABS-Diagnostics, ECUTalk автоматически определит несовместимость

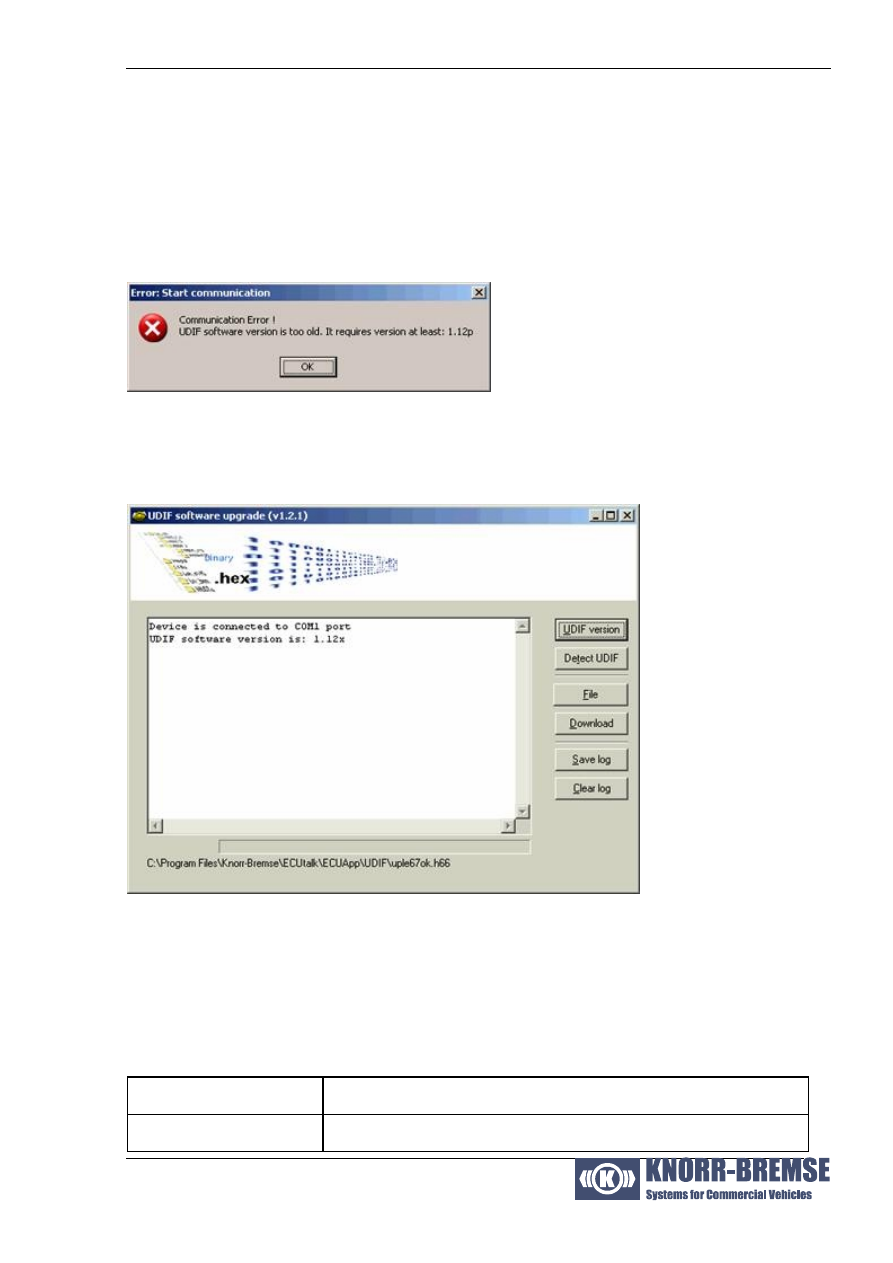

и перейдет в демонстрационный режим. В этом случае появится следующее
сообщение:

Пока UDIF не перепрограммирован для совместной работы с программой ECUTalk
он не будет устанавливать связь с блоком ECU. Программное обеспечение UDIF
может быть обновлено после выбора пункта "UDIF software upgrade" в меню Пуск.
При этом появится следующее диалоговое окно:

Программа ECUTalk вначале проверяет подключен ли к компьютеру UDIF. Для
определения UDIF не обязательно включать питание UDIF, но для того, чтобы
программа определила версию программного обеспечения UDIF, питание должно
быть включено. (При этом не обязательно подключать UDIF к блоку ECU ABS).
Программа ECUTalk автоматически определяет даже самые последние версии
программного обеспечения UDIF.

Терминология:

Кнопка

Описание

UDIF версия

Уровень программы в данное время рассчитан UDIF.

ABS-Diagnostics v3.0 User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.

Reproduction, in full or in part, is not permitted.

Обнаружение UDIF

Программа ECUTalk определяет подключение UDIF и
определяет номер порта.

Примечание: Если используется ‘USB to serial’
соединительный кабель, то он должен быть подключен
в COM-порт компьютера с наибольшим номером.

Файл

Определение файловой памяти программы внутри
ECUTalk для перепрограммирования UDIF.

Загрузка

Выполняется модернизация программного обеспечения
UDIF

Сохранить журнал

Сохраненная информация журнала из центрального
списка в файл.

Очистить журнал
регистраций

Очистить список

Если для UDIF уже установлена более новая версия программы чем та, которую

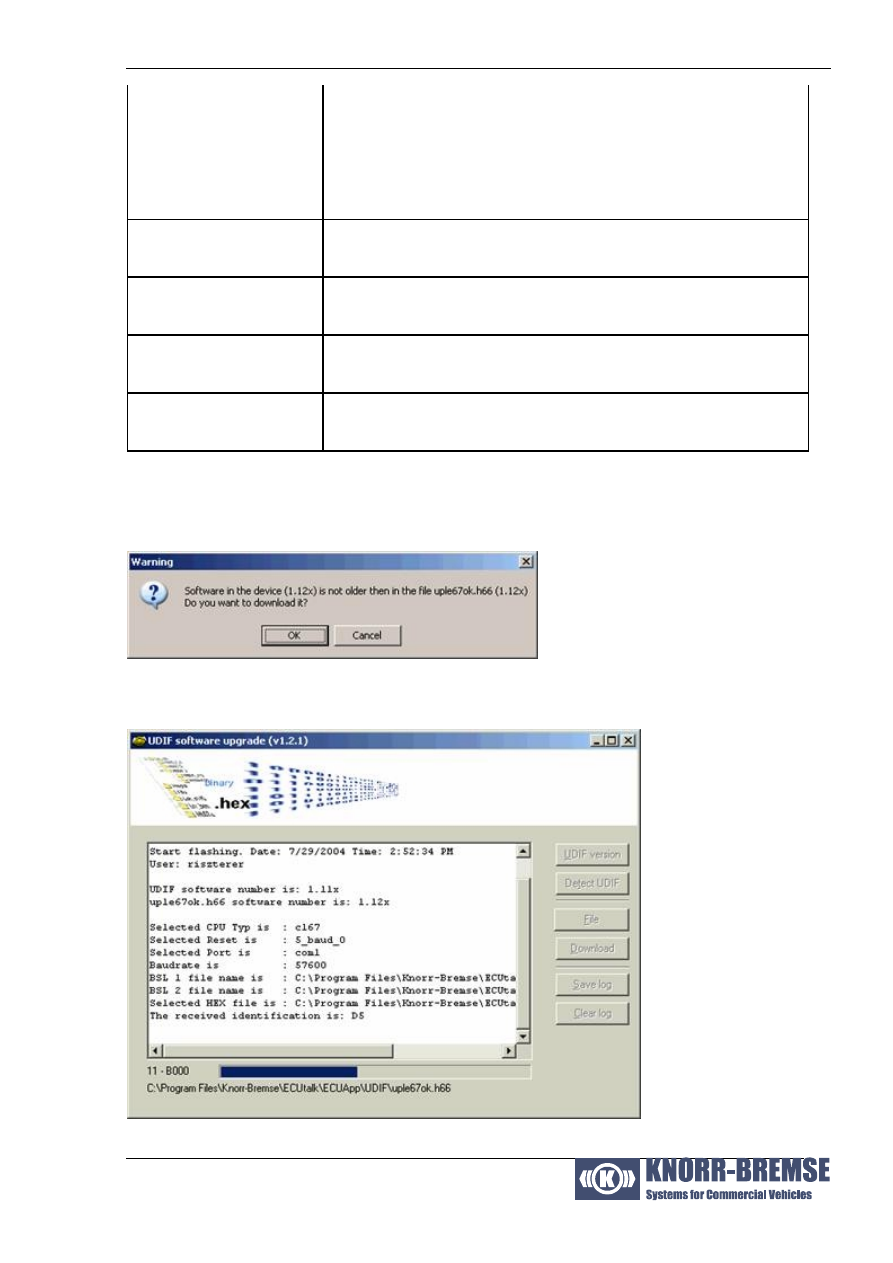

вы хотите установить, появится следующее сообщение:

Во время загрузки программы на дисплей выводится окно со статусом загрузки. В
это время Вы не должны закрывать окно.

ABS-Diagnostics v3.0 User’s Manual

Subject to modification.
For application studies and use of our products please
contact us, requesting specific documentation.

Reproduction, in full or in part, is not permitted.

После успешного обновления программы, появится соответствующее сообщение.
Вы можете проверить фактическую версию программы, установленной в UDIF: он
появится при нажатии кнопки "Версия UDIF".
