TATA LPT 613 / АМУР 4346. Руководство - часть 14
2. 4 Контрольные приборы и переключатели
Описание автомобиля
2

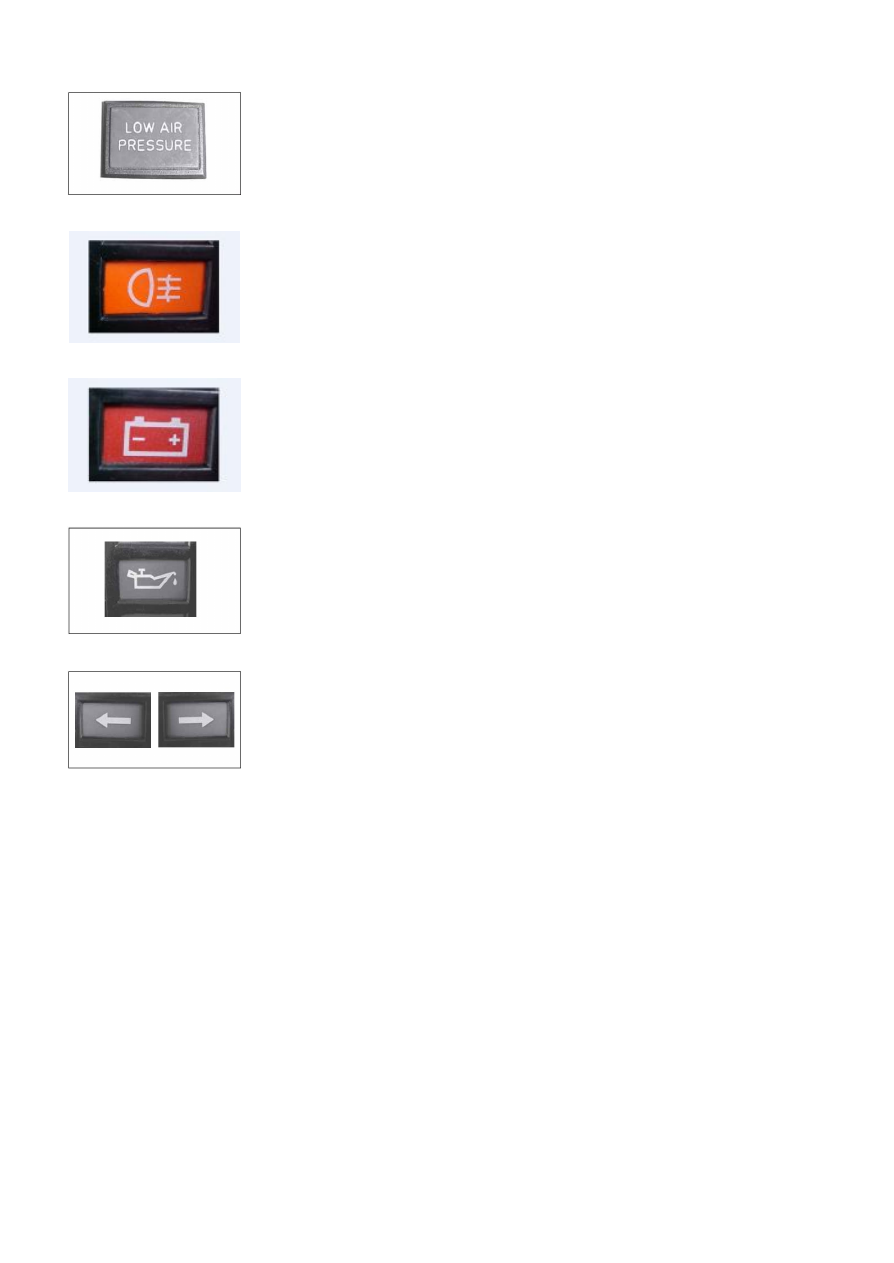

Контрольная лампа недостаточного давления
воздуха
Контрольная лампа включения задних
противотуманных фонарей
Контрольная лампа заряда АКБ
Контрольная лампа недостаточного давления
масла
Контрольные лампы включения сигналов
указателя поворотов
Контрольная лампа недостаточного давления воздуха
Светится постоянным светом, если давление воздуха в любом из контуров тормозной системы становится ниже установленного значения или неисправны
электрическая цепь самой лампы или датчики. Давление воздуха измеряется двумя датчиками, отдельно для переднего и заднего тормозного контура.
Датчики расположены в корпусе двухсекционного тормозного крана.
Контрольная лампа включения задних противотуманных фонарей
Светится постоянным светом, если задние противотуманные фонари включены.
Контрольная лампа заряда АКБ
Перед пуском двигателя, когда ключ зажигания находится в положении ‘ON’ (включено), лампа светится постоянным светом, и гаснет после пуска
двигателя, если исправна электрическая цепь заряда АКБ и цепь включения самой лампы.
Контрольная лампа недостаточного давления масла
Перед пуском двигателя, когда ключ зажигания находится в положении ‘ON’ (включено), лампа светится постоянным светом, и гаснет после пуска
двигателя, если давление масла в системе смазки соответствует норме и исправна электрическая цепь самой лампы.
Внимание: запрещается эксплуатация двигателя, если давление масла в системе смазки двигателя ниже нормы.
Контрольные лампы включения сигналов указателя поворотов
Изображены в виде стрелок. Светятся зеленым прерывистым светом при перемещении рычага комбинированного переключателя: по часовой стрелке –
правая лампа, против часовой стрелки – левая лампа.
