TATA LPT 613 / АМУР 4346. Руководство - часть 3





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

МАСЛЯНЫЙ ФИЛЬТР :

ТОПЛИВНЫЙ ФИЛЬТР :

Полнопоточный, с бумажным фильтрующим элементом

Двухступенчатый, с предварительной и тонкой очисткой

ТНВД :

MICO-BOSCH,

роторного типа

РЕГУЛИРОВАНИЕ МОМЕНТА ЗАЖИГАНИЯ :

Автоматически

РЕГУЛЯТОР :

Центробежного типа,

всережимный

Сухого типа, выносной

ВОЗДУШНЫЙ ФИЛЬТР :





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

ОБЪЕМ СИСТЕМЫ СМАЗКИ :

ВЕС ДВИГАТЕЛЯ :

14 – 16 Л

445 КГ (без заправочных жидкостей)

18 Л

ОБЪЕМ СИСТЕМЫ ОХЛАЖДЕНИЯ :

ПЛОЩАДЬ РАДИАТОРА :

2413 см²

РАСПОЛОЖЕНИЕ РАСПРЕДВАЛА :

Нижнее

ПРИВОД ГРМ :

Шестеренчатый

ПРИВОД НАВЕСНОГО ОБОРУДОВАНИЯ :

Приводными ремнями

ГЕНЕРАТОР :

MICO-BOSCH, 65А

СТАРТЕР :

MICO-BOSCH

НАСОС ГУР :

ZF





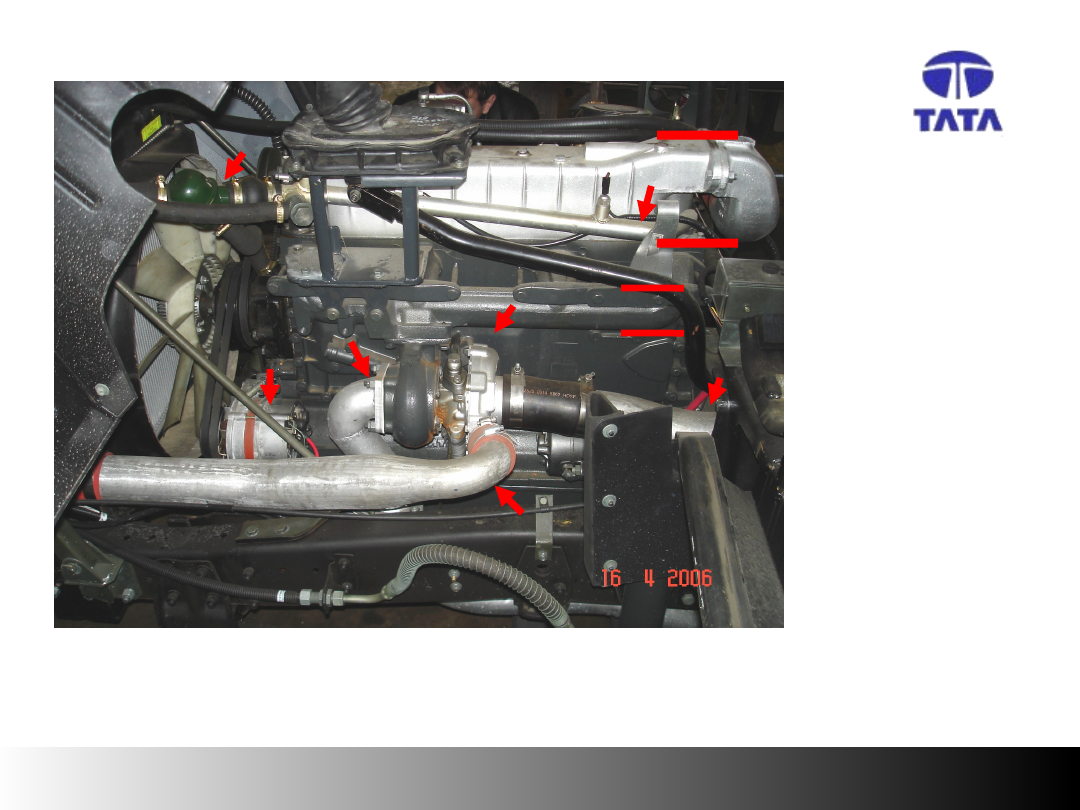

ВНЕШНИЙ ВИД ДВИГАТЕЛЯ (ВИД СЛЕВА)

КРЫШКА ГОЛОВКИ

БЛОКА
ВЕРХНЯЯ ЛИНИЯ

СИСТЕМЫ

ОХЛАЖДЕНИЯ

ТУРБИНА

ВОЗДУХОПРОВОД

(ОТ В/Ф)
ВОЗДУХОПРОВОД

(К ИНТЕРКУЛЛЕРУ)

ПРИЕМНАЯ ТРУБА

ГЛУШИТЕЛЯ

ГЕНЕРАТОР

ТЕРМОСТАТ

ВЫПУСКНОЙ КОЛЛЕКТОР

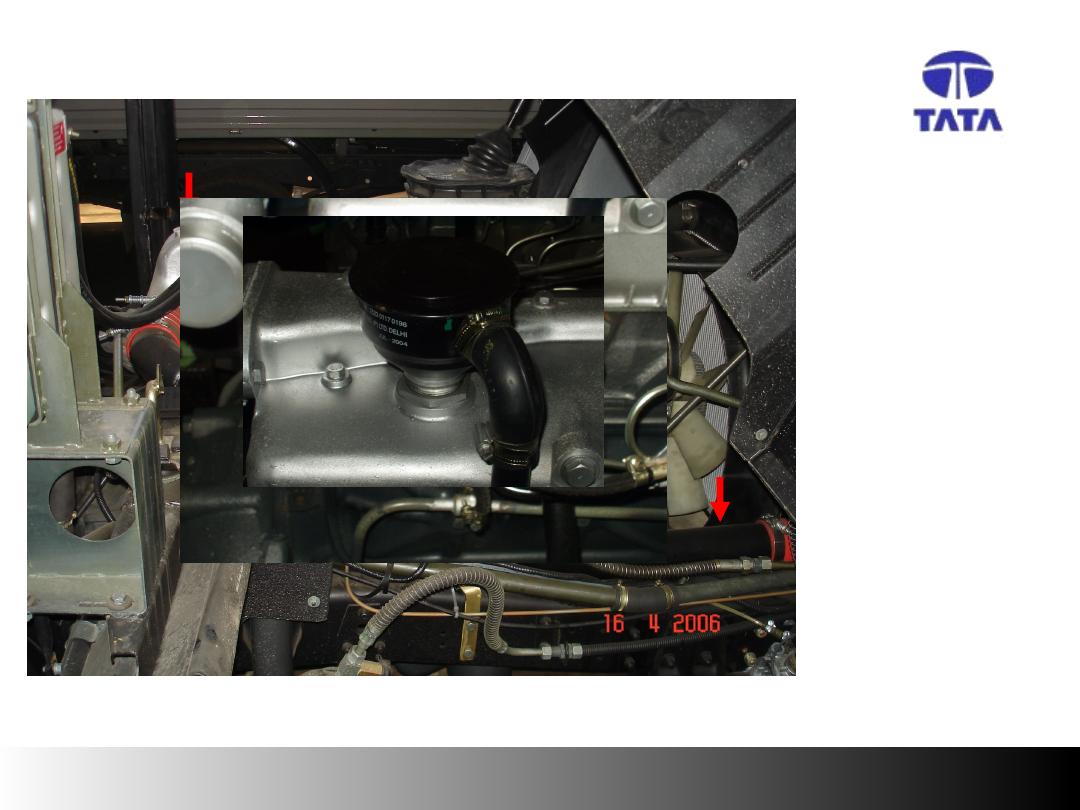

ВНЕШНИЙ ВИД ДВИГАТЕЛЯ (ВИД СПРАВА)

ДВУХСТУПЕНЧАТЫЙ

ТОПЛИВНЫЙ ФИЛЬТР
ВОЗВРАТНЫЙ

ТРУБОПРОВОД
ПОДАЮЩИЙ

ТОПЛИВОПРОВОД

ТОПЛИВОПРОВОД

ПОДАЧИ К ТНВД
ТОПЛИВОПРОВОДЫ

ВЫСОКОГО

ДАВЛЕНИЯ

ТНВД

ВОЗДУХОПРОВОД (ОТ ИНТЕРКУЛЛЕРА

К ВПУСКНОМУ ПАТРУБКУ)

ВПУСКНОЙ ПАТРУБОК

НАСОС РУЧНОЙ ПОДКАЧКИ ТОПЛИВА

«САПУН»
