Suzuki Stingray WagonR (2017 year). Manual japanese - part 2

1

クイックガイド/イラスト目次

1-11

（1） 助手席シートヒータースイッチ  ･････････････  3-31

（2） 運転席シートヒータースイッチ  ･････････････  3-31

（3） 上下スイッチ  ･････････････････････････････  3-71

（4） 明るさ調整スイッチ  ･･･････････････････････  3-71

（5） HUDスイッチ ･････････････････････････････  3-71

（6） デュアルセンサーブレーキサポート

 OFFスイッチ  ･･･････････････････････････  4-61

（7） アイドリングストップシステム

 OFFスイッチ  ･･･････････････････････････  4-74

（8） 車線逸脱警報OFFスイッチ  ･････････････････  4-62

（9） ESP

®

 OFFスイッチ ････････････････････････  4-34

（10）光軸調整ダイヤル（ハロゲン仕様車）  ････････  3-111

1

クイックガイド/イラスト目次

1-12

■ 警告灯

63R10070

63R10080

お車のタイプにより、異なる装備も含んでいます。



警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。次の参照先をよくお読みのうえ、スズキサービス工場で点検を受
けてください。
→ 3-73ページ（警告灯・表示灯の見かた）

タコメーターなし車

(1)

(4)

(10)

(13)

(5)

(2)

(6)

(8)

(9)

(11)

(12)

(3)

(14)

タコメーター装備車

(12)

(5)

(8)

(9)

(4)

(3)

(13)

(14)

(18)

(6)

(7)

(2)

(16)

(19)

(17)

(11)

(10)

(1)

(15)

1

クイックガイド/イラスト目次

1-13



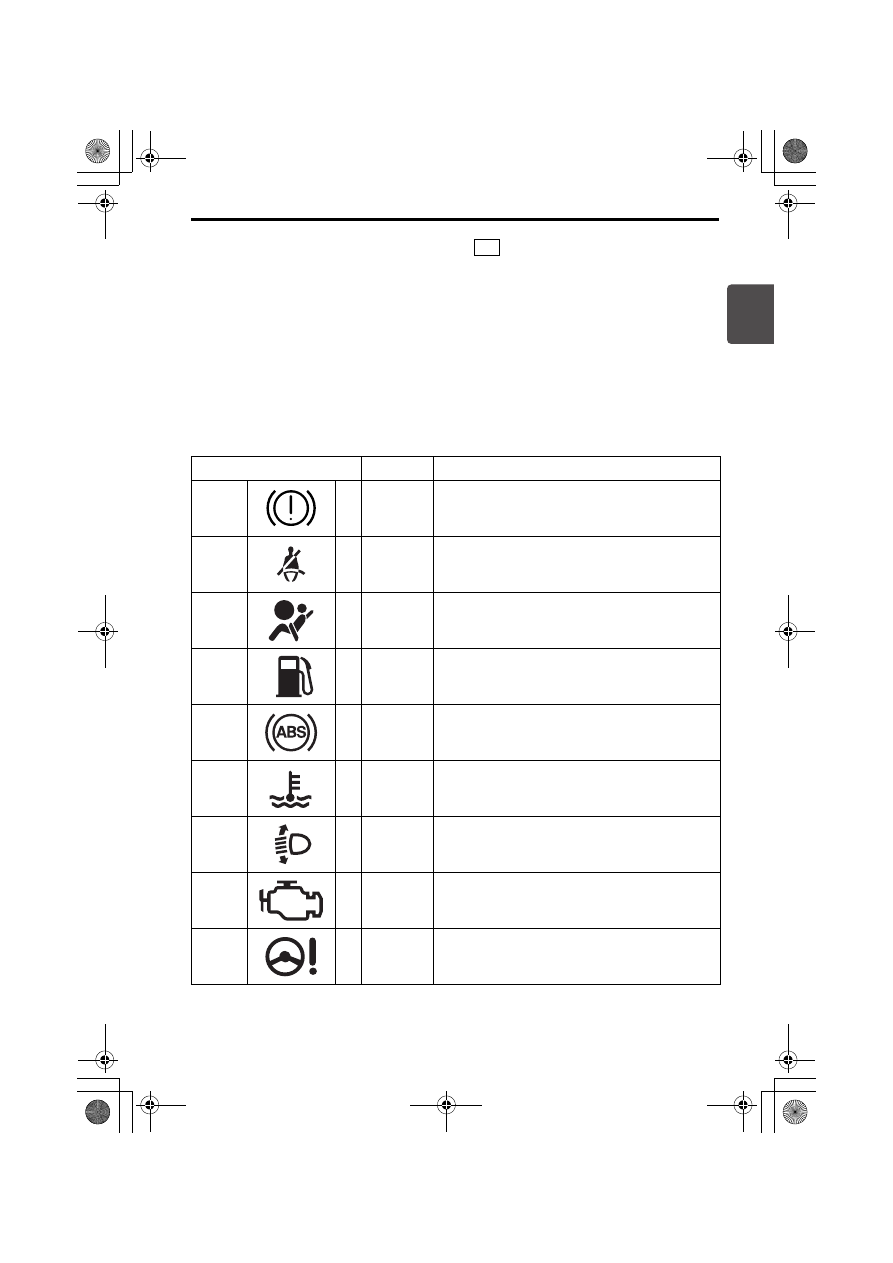

※ 印の警告灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。（「水温警告灯／低水温表示灯」の初期点灯は赤色、「ハイビーム
アシスト警告灯（オレンジ色）／ハイビームアシスト作動表示灯（緑色）」の
初期点灯はオレンジ色に点灯します。）点灯しない場合は、スズキサービス
工場で点検を受けてください。



「水温警告灯（赤色）／低水温表示灯（青色）」および「ハイビームアシスト

警告灯（オレンジ色）／ハイビームアシスト作動表示灯（緑色）」は点灯す
る色で表示を切り替えています。



アイドリングストップシステム装備車には、特有の点灯条件があります。
→ 4-66ページ（アイドリングストップシステム）

警告灯

色

警告灯名

（1）

※

赤

ブレーキ警告灯

（2）

赤

シートベルト警告灯

（3）

※

赤

SRSエアバッグ警告灯

（4）

オレンジ 燃料残量警告灯

（5）

※

オレンジ ABS警告灯

（6）

※

赤

水温警告灯

（7）

※

オレンジ

オートレベリング警告灯
（タイプ別装備）

（8）

※

オレンジ エンジン警告灯

（9）

※

オレンジ パワーステアリング警告灯

ON

1

クイックガイド/イラスト目次

1-14

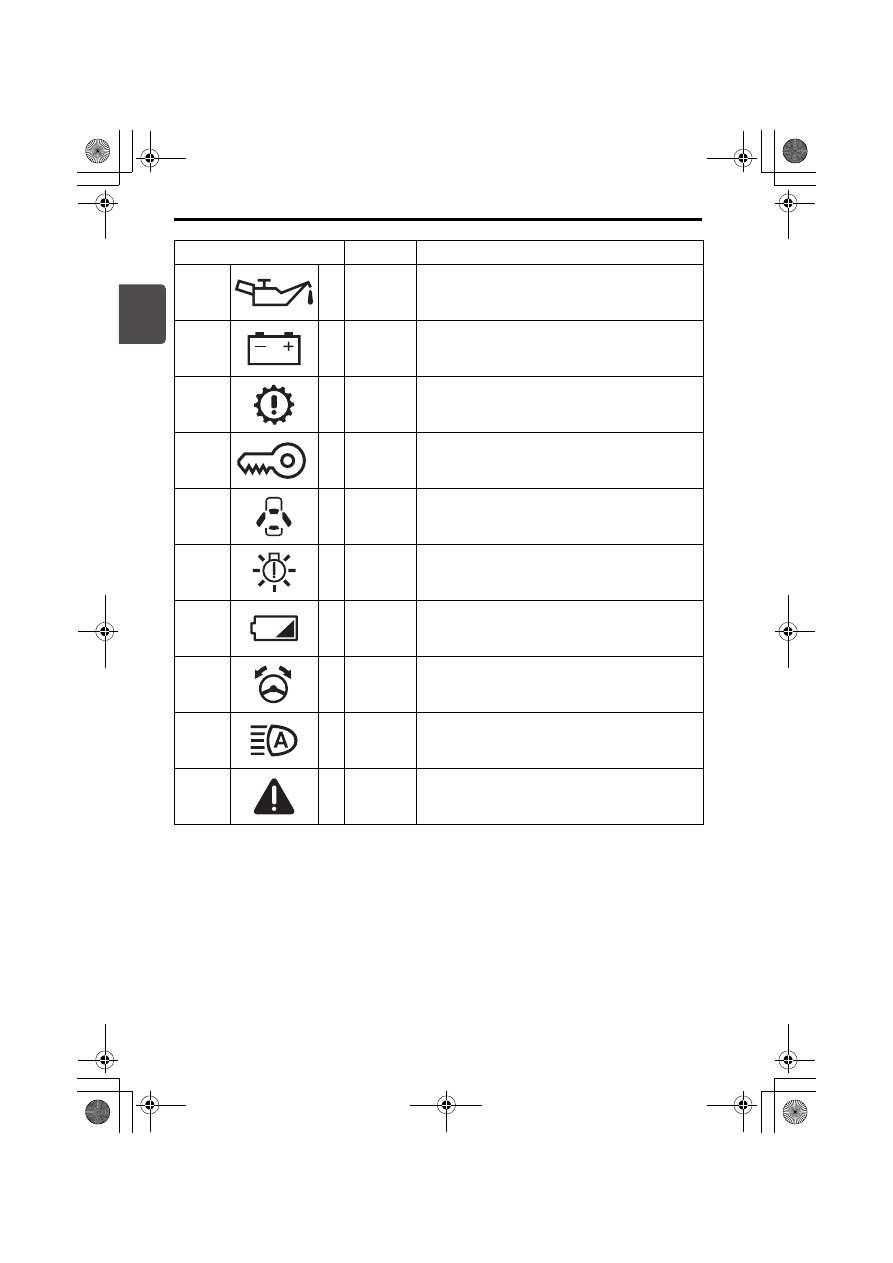

（10）

※

赤

油圧警告灯

（11）

※

赤

充電警告灯

（12）

※

オレンジ トランスミッション警告灯

（13）

※

オレンジ イモビライザー警告灯

（14）

赤

半ドア警告灯

（15）

※

オレンジ

LEDヘッドライト警告灯
（タイプ別装備）

（16）

白

携帯リモコン電池消耗警告灯
（タイプ別装備）

（17）

※

オレンジ

ハンドルロック未解除警告灯
（タイプ別装備）

（18）

※

オレンジ

ハイビームアシスト警告灯
（タイプ別装備）

（19）

※

オレンジ

マスターウォーニング
（タイプ別装備）

警告灯

色

警告灯名

1

クイックガイド/イラスト目次

1-15

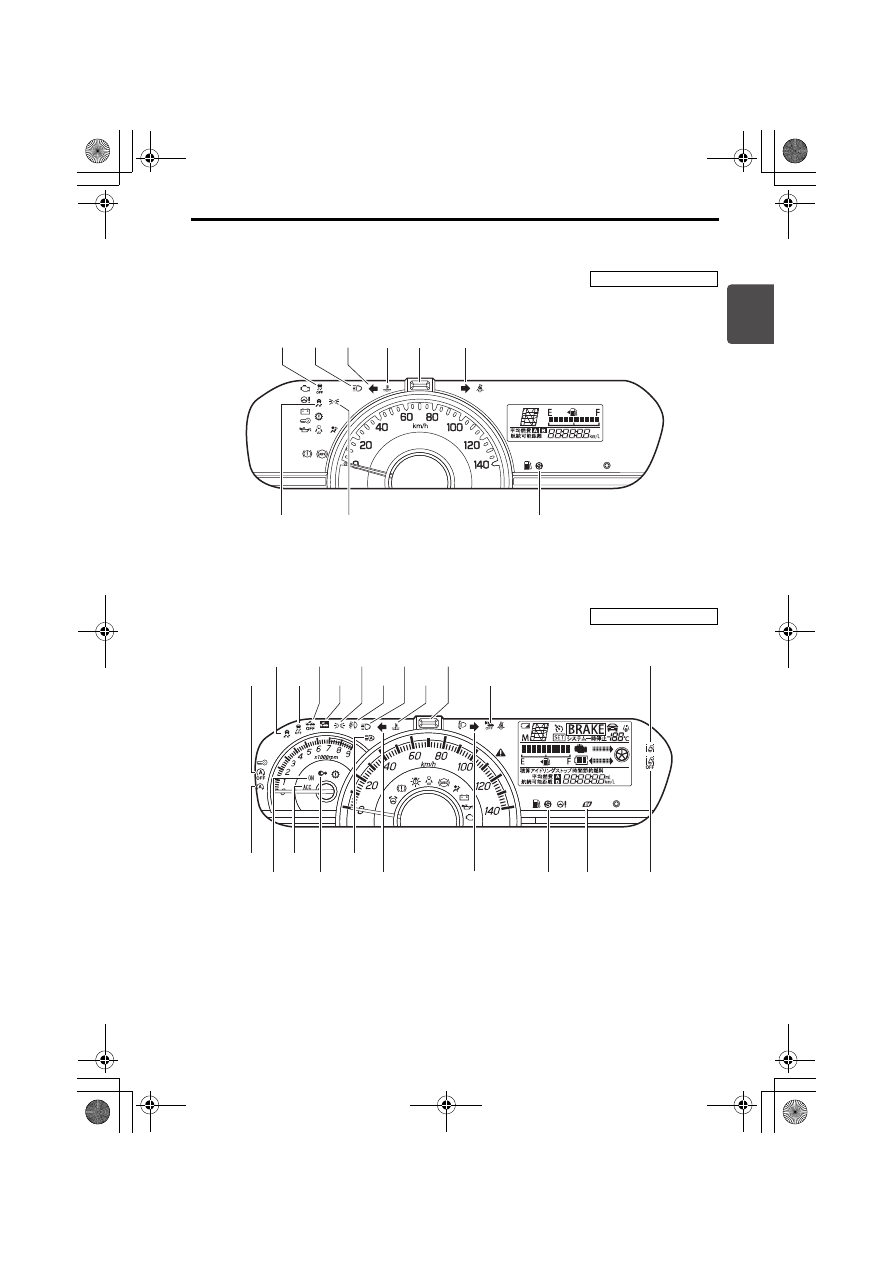

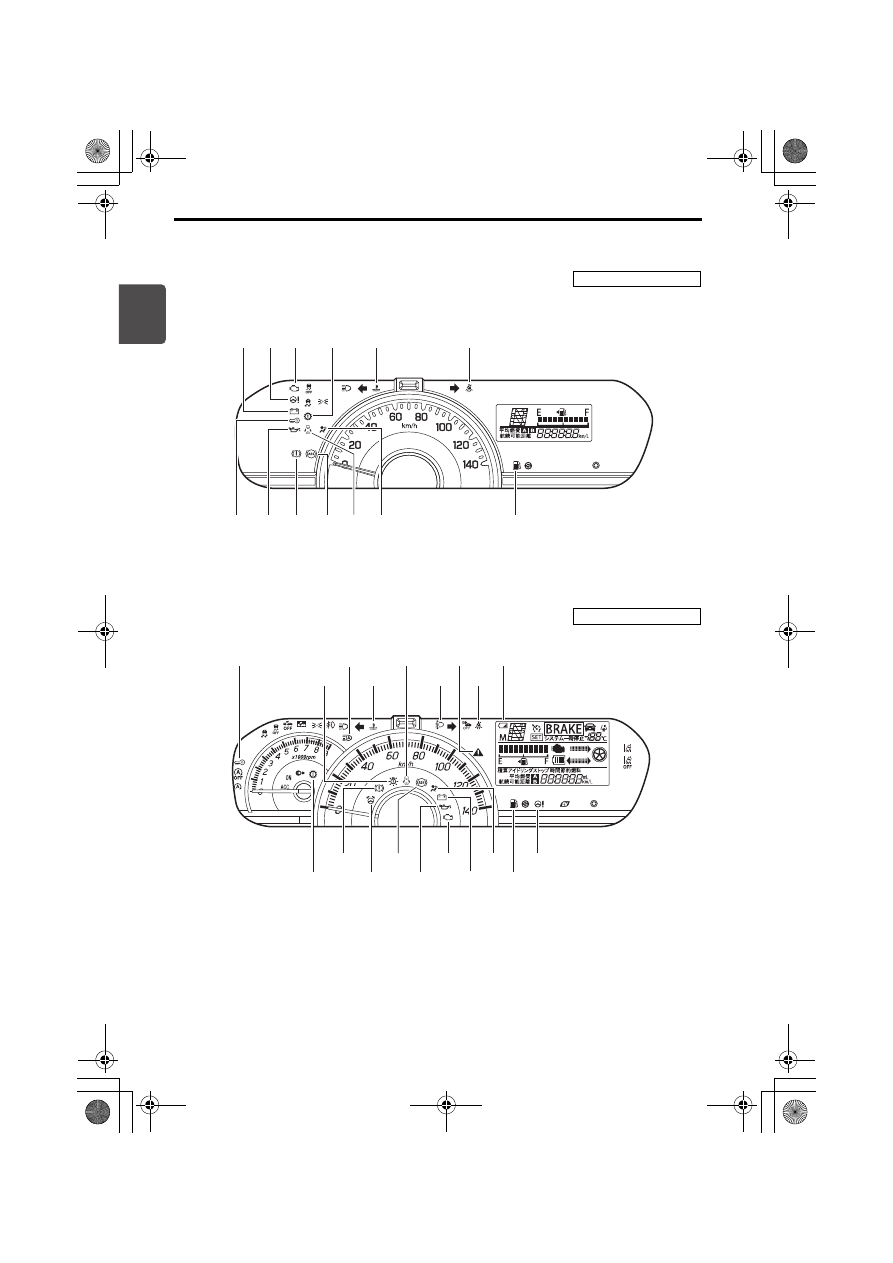

■ 表示灯

63R10090

63R10100

お車のタイプにより、異なる装備も含んでいます。

タコメーターなし車

(23)

(22)

(25)

(21) (20)

(20)

(32)

(26)

(24)

タコメーター装備車

(35)

(24)

(40)

(36)

(34)

(25) (33)

(31)

(27)

(20)

(20)

(39)

(37)

(22)

(26)

(21) (32)

(28)

(23)

(30)

(38)

(29)

1

クイックガイド/イラスト目次

1-16



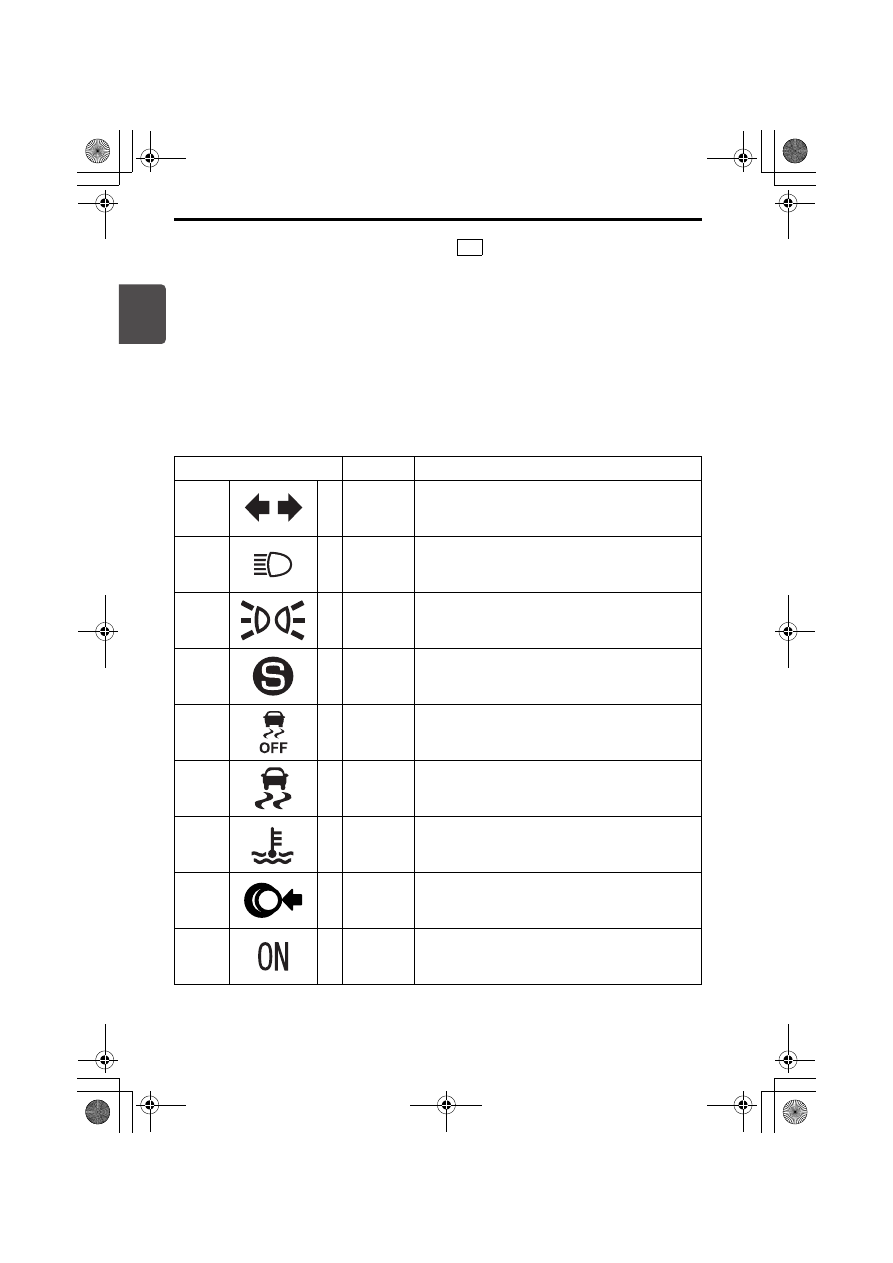

※ 印の表示灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。（「水温警告灯／低水温表示灯」の初期点灯は赤色、「ハイビーム
アシスト警告灯（オレンジ色）／ハイビームアシスト作動表示灯（緑色）」の
初期点灯はオレンジ色に点灯します。）点灯しない場合は、スズキサービス
工場で点検を受けてください。



「水温警告灯（赤色）／低水温表示灯（青色）」および「ハイビームアシスト

警告灯（オレンジ色）／ハイビームアシスト作動表示灯（緑色）」は点灯す
る色で表示を切り替えています。



アイドリングストップシステム装備車には、特有の点灯条件があります。
→ 4-66ページ（アイドリングストップシステム）

表示灯

色

表示灯名

（20）

緑

方向指示器表示灯

（21）

青

ヘッドライト上向き（ハイビーム）表示灯

（22）

緑

ライト点灯表示灯

（23）

オレンジ

S（スポーツ）モード表示灯
（タイプ別装備）

（24）

※

オレンジ ESP

®

 OFF表示灯

（25）

※

オレンジ ESP

®

作動表示灯

（26）

※

青

低水温表示灯

（27）

緑

プッシュ表示灯
（タイプ別装備）

（28）

オレンジ

IG ON表示灯
（タイプ別装備）

ON

1

クイックガイド/イラスト目次

1-17

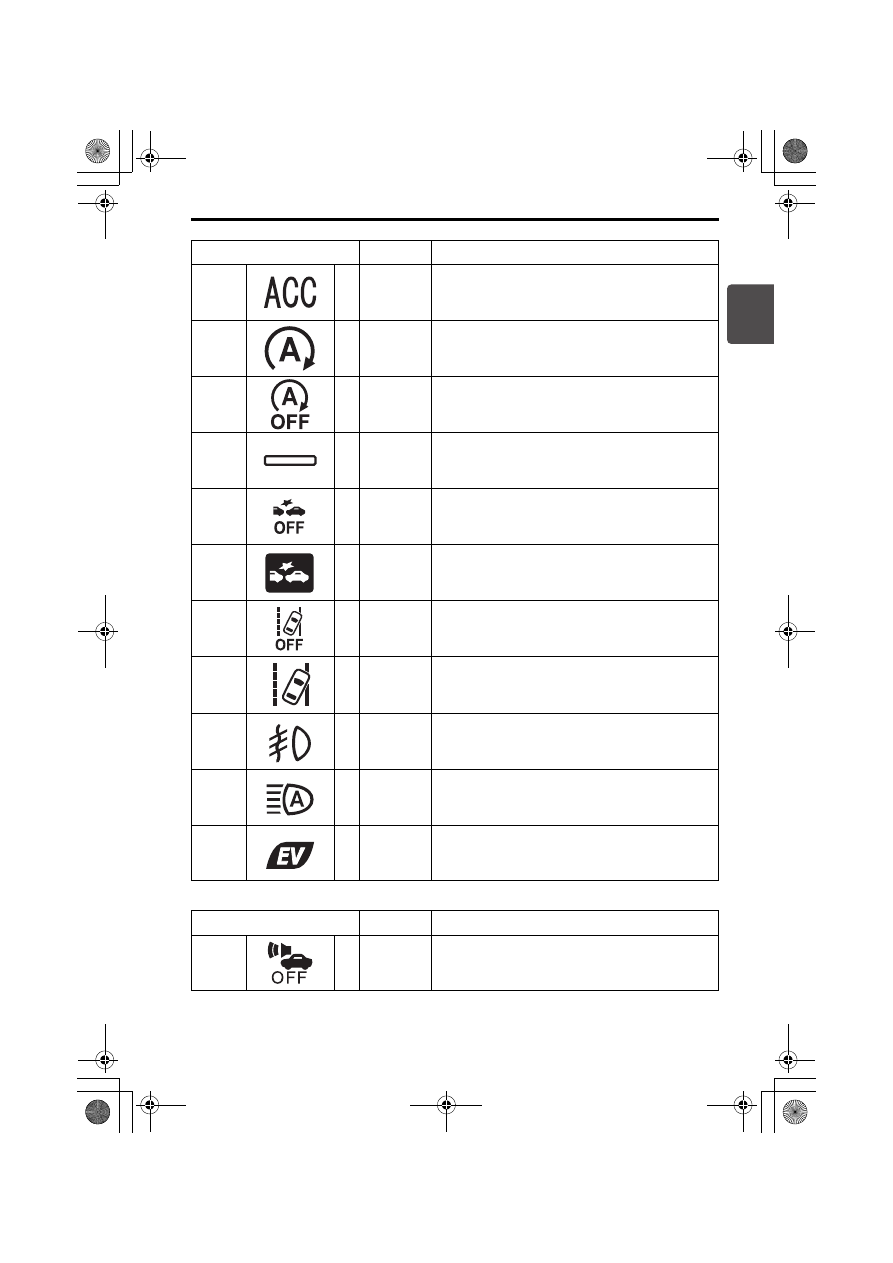

（29）

オレンジ

ACC表示灯
（タイプ別装備）

（30）

※

緑

アイドリングストップ表示灯
（タイプ別装備）

（31）

※

オレンジ

アイドリングストップシステムOFF表示灯
（タイプ別装備）

（32）

赤

セキュリティアラームインジケーター

（33）

※

オレンジ

デュアルセンサーブレーキサポート
OFF表示灯（タイプ別装備）

（34）

※

オレンジ

デュアルセンサーブレーキサポート
作動表示灯（タイプ別装備）

（35）

※

オレンジ

車線逸脱警報OFF表示灯
（タイプ別装備）

（36）

※

オレンジ

車線逸脱警報作動表示灯
（タイプ別装備）

（37）

オレンジ

フォグランプ点灯表示灯
（タイプ別装備）

（38）

緑

ハイビームアシスト作動表示灯
（タイプ別装備）

（39）

緑

EV表示灯
（タイプ別装備）

表示灯

色

参照先

（40）

※

オレンジ  → 4-31ページ（車両接近通報装置）

表示灯

色

表示灯名

1.fm  17 ページ  ２０１６年１１月３０日　水曜日　午後４時４分

1

クイックガイド/イラスト目次

1-18

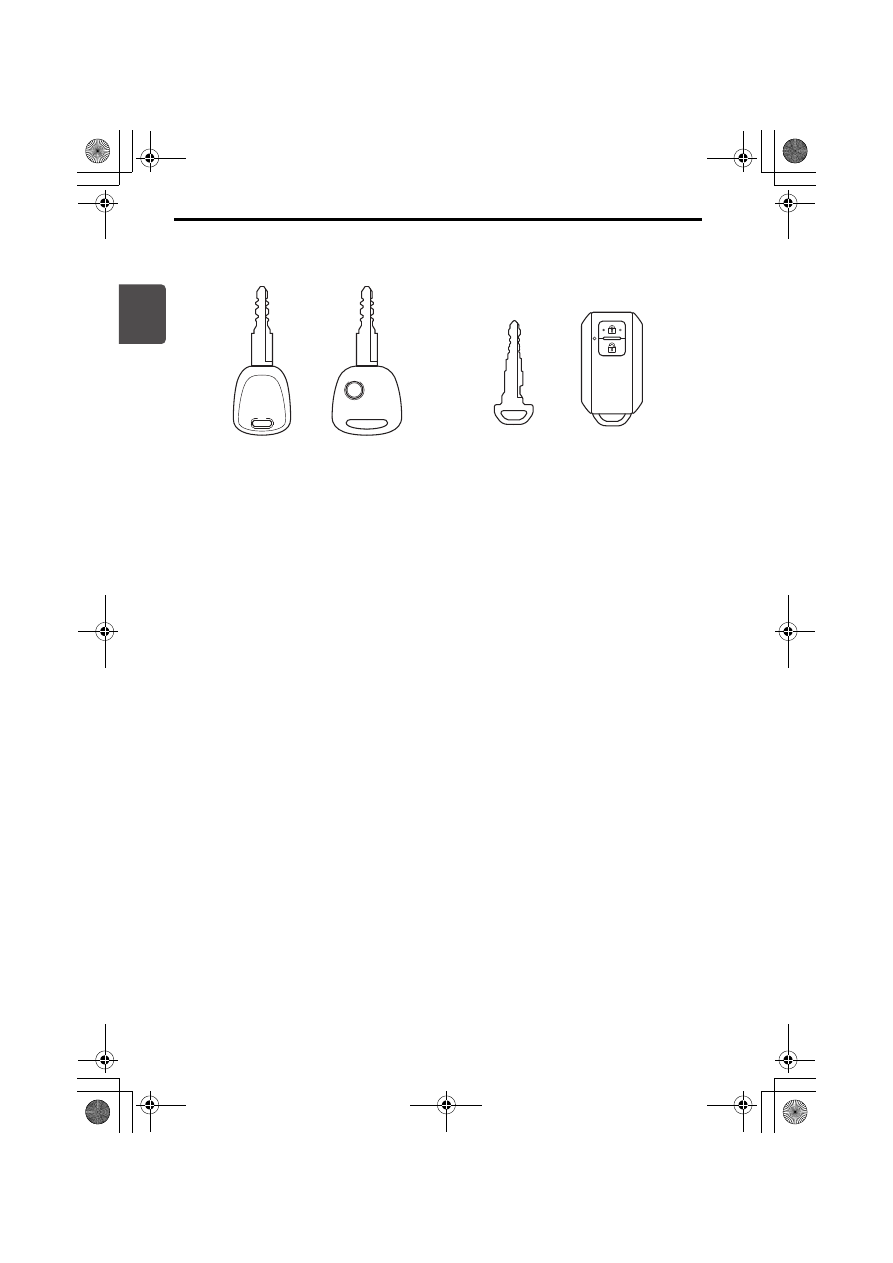

■ キー

63R10110

お車のタイプにより、異なる装備も含んでいます。

キー  ･････････････････････････････････････････････ 3-2

キーレスエントリー  ･･･････････････････････････････ 3-4

携帯リモコン  ･････････････････････････････････････ 3-7

ドア  ･･･････････････････････････････････････････  3-12

キーレスプッシュスタートシステム  ･････････････････ 4-5

エンジンのかけかた  ･･･････････････････････････････ 4-9

1

クイックガイド/イラスト目次

1-19

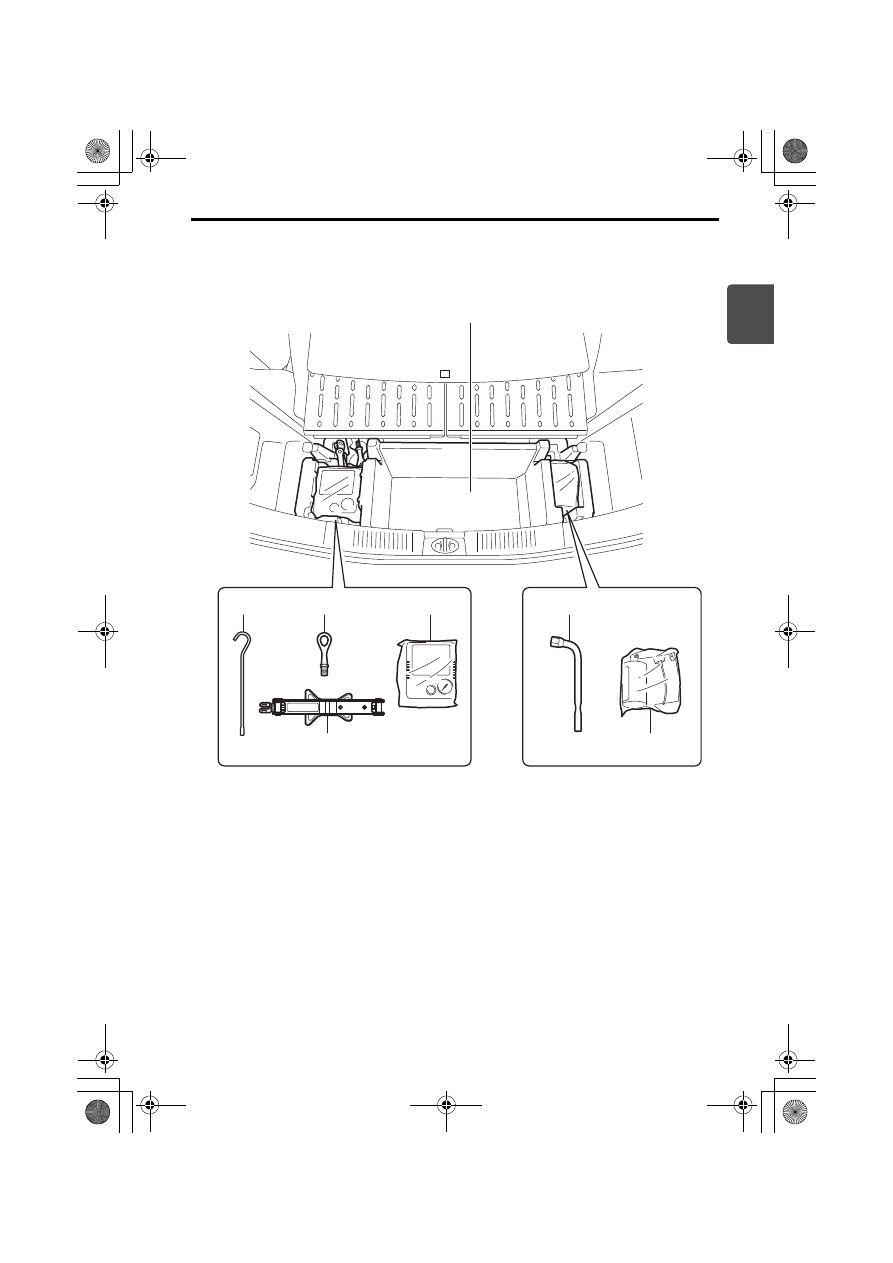

■ 荷室

63R10120

お車のタイプにより、異なる装備も含んでいます。

（1） ラゲッジアンダーボックス  ･･･････････････････ 7-2

（2） タイヤパンク応急修理セット  ･････････････････ 7-2

（3） ジャッキ  ･･･････････････････････････････････ 7-2

（4） ホイールナットレンチ  ･･･････････････････････ 7-2

（5） ジャッキバー  ･･･････････････････････････････ 7-2

（6） けん引フック  ･･･････････････････････････････ 7-2

(1)

(2)

(3)

(4)

(2)

(6)

(5)

1

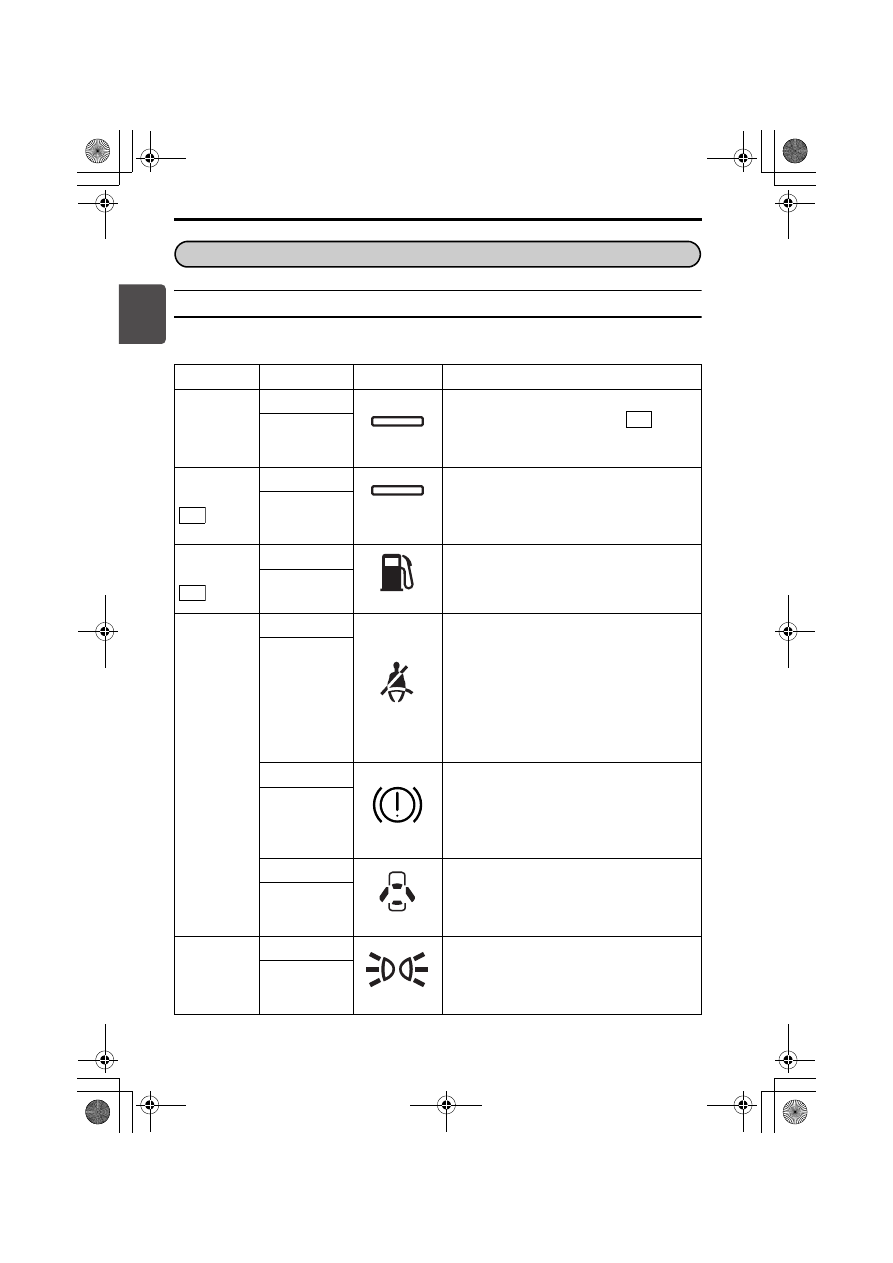

クイックガイド/警告ブザーが鳴ったときは

1-20

標準装備による警告ブザー

■ 全車共通

いつ

ブザー音

メーター

原因と対処方法

いずれかの
ドアを開け
たとき

室内ブザー

2秒間隔で点滅

セキュリティアラームの警報が作動して
います。エンジンスイッチを

 にする

と、警報を途中で停止できます。
→ 3-17ページ（セキュリティアラーム）



ピー、ピー、

（約10秒間）

エンジン
スイッチを

 にした

とき

室内ブザー

約8秒間

小刻みに点滅

駐車時にセキュリティアラームの警報が
作動したことを示しています。盗難にあっ
てないか車の中を確認してください。
→ 3-17ページ（セキュリティアラーム）



ピー、ピー、

（4回）

エンジン
スイッチが

 のとき

室内ブザー

点灯

燃料の残量が少なくなっています。すみや
かに給油してください。
→ 3-75ページ（燃料残量警告灯）



ポーン

（1回）

走行中

室内ブザー

点滅



運転者がシートベルトを着用していま
せん。安全な場所に停車して、ベルト
を着用してください。



助手席の乗員がシートベルトを着用し
ていません。ベルトを着用してくださ
い。

→ 3-39ページ

（シートベルト警告ブザー）



ピー、ピー、

（約95秒間）

室内ブザー

点灯（赤色）

パーキングブレーキが解除されていませ
ん。安全な場所に停車して、パーキングブ
レーキを解除してください。
→ 4-15ページ（パーキングブレーキ解

除忘れ警告ブザー）



ピピピッ、
ピピピッ、

室内ブザー

点灯

いずれかのドアが完全に閉まっていませ
ん。安全な場所に停車して、完全に閉めて
ください。
→ 3-79ページ（半ドア警告灯）



ポーン

（1回）

運転席ドアを
開けたとき

室内ブザー

点灯

ヘッドライトまたは車幅灯が点灯したま
まです。これらを消してください。
→ 3-109ページ

（ライト消し忘れ警告ブザー）



ピーーー

警告ブザーが鳴ったときは

警告ブザーが鳴ったときは

ON

ON

ON

1

クイックガイド/警告ブザーが鳴ったときは

1-21

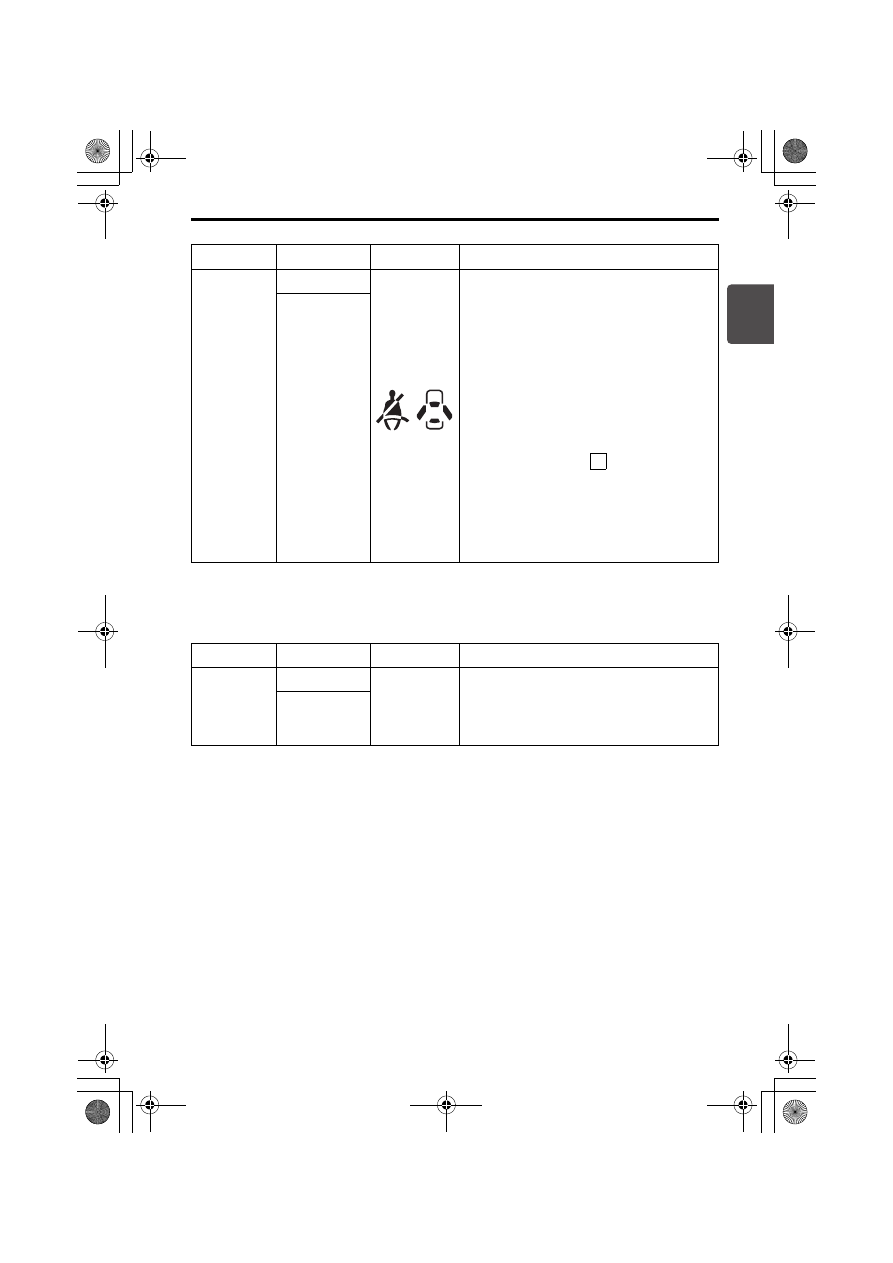

■ マニュアルモード付車のみ

停車中/
後退中

室内ブザー

表示

セレクトレバーが

 に入っています。セ

レクトレバーの位置を確認してください。
→ 4-22ページ（ （リバース）ポジショ

ン警告ブザー）



ピー、ピー、

いつ

ブザー音

メーター

原因と対処方法

パドルシフ
トスイッチ
を操作した
とき

室内ブザー

−

希望するギヤポジションに変速されてい
ません。車速に見あった適切なギヤポジ
ションを選択してください。
→ 4-20ページ

（マニュアルモードシフト警告）



ピピッ

いつ

ブザー音

メーター

原因と対処方法

R

R

1

クイックガイド/警告ブザーが鳴ったときは

1-22

タイプ別装備による警告ブザー



次の各装備には特有の警告ブザーがあります。
・アイドリングストップシステム装備車 ････････････････････････････ 1-22ページ
・キーレスプッシュスタートシステム非装備車 ･･････････････････････ 1-23ページ
・キーレスプッシュスタートシステム装備車 ････････････････････････ 1-24ページ
・運転支援機能装備車 ････････････････････････････････････････････ 4-39ページ

■ アイドリングストップシステム装備車



下記以外にも警告ブザーが鳴り、エンジンが自動再始動する場合があります。
→ 4-66ページ（アイドリングストップシステム）

※エンスト状態になると、上記以外にも次の警告灯が点灯します。

・エンジン警告灯、パワーステアリング警告灯、油圧警告灯、充電警告灯
→ 1-12ページ（警告灯）

いつ

ブザー音

メーター

再始動の理由

アイドリング
ストップシス
テムによる
エンジンの
自動停止中

室内ブザー

点滅後、消灯

次のいずれかの状態になったため、エンジ
ンが再始動しました。



エアコンの設定温度と室内の温度の差
が大きくなった



デフロスタースイッチを押した



ブレーキ倍力装置の負圧が低下した



バッテリーの放電が進んだ



ピー（1回）

室内ブザー

―

ボンネットが開いたためエンスト状態
（※）になりました。次の手順で対処し
てください。
①パーキングブレーキをしっかりとかけ、

セレクトレバーを

 に入れる

②ボンネットを完全に閉める
③エンジンスイッチを操作して再始動す

る

→ 4-9ページ（エンジンのかけかた）



ピー、ピー、

P

1

クイックガイド/警告ブザーが鳴ったときは

1-23

■ キーレスプッシュスタートシステム非装備車

いつ

ブザー音

メーター

原因と対処方法

アイドリング
ストップシス
テムによる
エンジンの
自動停止中

室内ブザー

いずれか点灯

次のいずれかの操作をしたため、エンジン
が自動で再始動しました。



運転席シートベルトを外す



運転席ドアを開ける

発進する前に、ドアを閉め、シートベルト
を着用してください。また、車外に出ると
きは、事前に次の手順を実施してくださ
い。
①パーキングブレーキをしっかりとかけ、

セレクトレバーを

 に入れます。

②長時間停車するときや車から離れると

きは、エンジンスイッチを操作してエン
ジンを停止します。

→ 4-11ページ

（エンジンを止めるときは）



ピー、ピー、

（約5秒間）

いつ

ブザー音

メーター

原因と対処方法

運転席ドアを
開けたとき

室内ブザー

―

エンジンスイッチにキーが差さっていま
す。キーを抜いてください。
→ 4-12ページ

（キー抜き忘れ警告ブザー）



ピー、ピー、

P

1

クイックガイド/警告ブザーが鳴ったときは

1-24

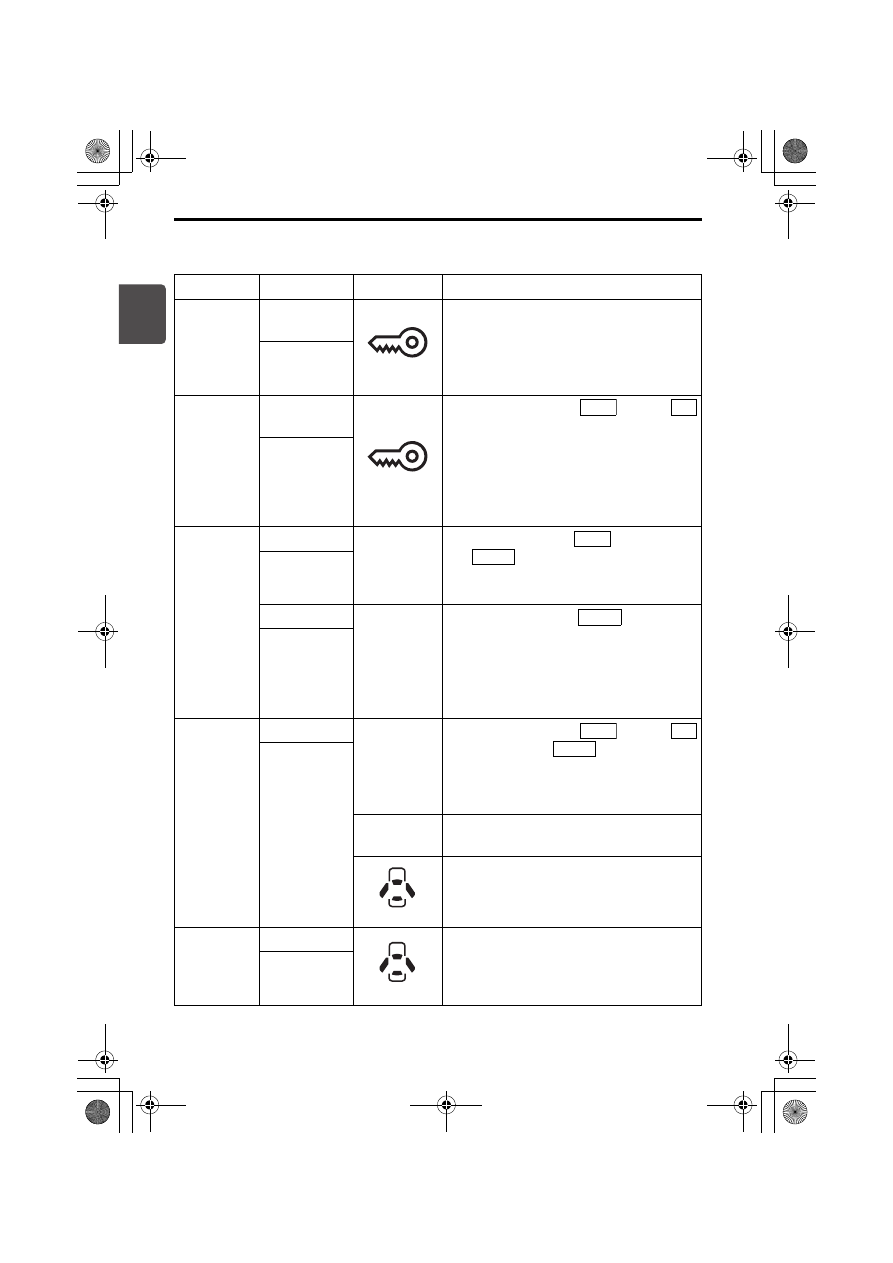

■ キーレスプッシュスタートシステム装備車

いつ

ブザー音

メーター

原因と対処方法

いずれかの
ドアを開閉
したとき

室内/車外
ブザー

点滅

携帯リモコンが検知できなくなりました。
リモコンを車内の検知できる位置にして
ください。
→ 4-8ページ

（携帯リモコン車外持ち出し警告）



ピー、ピー、

（5回）

エンジンを
始動しよう
としたとき

室内/車外
ブザー

点滅

エンジンスイッチを

  または

にしたときは携帯リモコンを検知してい
ましたが、始動時に検知できなくなりまし
た。リモコンを車内の検知できる位置でエ
ンジンスイッチを操作してください。
→ 4-5ページ（車内の作動範囲）
→ 4-9ページ（エンジンのかけかた）



ピー、ピー、

（5回）

運転席ドア
を開けた

室内ブザー

―

エンジンスイッチが

 になっていま

す。

（OFF）にもどしてください。

→ 4-13ページ（エンジンスイッチもど

し忘れ警告ブザー）



ピー、ピー、

室内ブザー

―

エンジンスイッチを

（OFF）にも

どしていずれかのドアを開閉してもハン
ドルがロックされていません。スズキサー
ビス工場で点検を受けてください。
→ 4-13ページ

（ハンドルロック未作動警告ブザー）



ピッ、ピッ、

リクエスト
スイッチを
押したとき

車外ブザー

―

エンジンスイッチが

  または

になっています。

（OFF）にもどし

てください。
→ 3-11ページ（リクエストスイッチ未

作動警告ブザー）



ピー

（約2秒間）

―

携帯リモコンが車内にあります。リモコン
を車外に持ち出してください。

点灯

いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。

携帯リモコン
のロック
スイッチを
押したとき

車外ブザー

点灯

いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
→ 3-4ページ（キーレスエントリー）



ピー

（約2秒間）

ACC

ON

ACC

LOCK

LOCK

ACC

ON

LOCK

1

クイックガイド/よくあるご質問（Q ＆ A）

1-25

お問い合わせの多い、よくあるご質問についてご案内します。

ドアの開閉

Q.

キーレスエントリーが作動しない。

A.

キーレスエントリーが作動しない状況にあるおそれがあります。
3-4ページ（キーレスエントリー）をお読みください。

A.

リモコンキーの電池が消耗しているときは、交換してください。

→ 6-10ページ（リモコンキーの電池交換）

Q.

ドアを開けたら警報が鳴る。

A.

警報装置（セキュリティアラーム）が作動しています。
次のいずれかの操作で警報を止めてください。
・エンジンスイッチを





にする

・キーレスエントリーまたはリクエストスイッチで解錠する
正しい取扱い方法や設定切替えについては、3-17 ページ（セキュリ
ティアラーム）をお読みください。

窓ガラス

Q.

フロントガラスやドアガラス内側のくもりを取りたい。

A.

吹出し口切替えダイヤル（5-23 ページ ) で、くもりを取る位置に切替えて
ください。（マニュアルエアコン）

A.

デフロスタースイッチ（5-31ページ）をご使用ください。

（オートエアコン）

Q.

バックドアガラス内側のくもりを取りたい。

A.

リヤデフォッガースイッチ（5-32ページ）をご使用ください。

タイヤ

Q.

パンクした。

A.

パンクの状態によっては、タイヤパンク応急修理セットをご使用いただく
ことで、応急修理ができます。

→ 7-2ページ（パンク）

よくあるご質問（Q ＆ A）

よくあるご質問（Q ＆ A）

ON

1

クイックガイド/よくあるご質問（Q ＆ A）

1-26

バッテリーあがり

Q.

バッテリーがあがり、エンジンが始動できない。

A.

救援車のバッテリーとブースターケーブルを接続して、エンジンを始動し
てください。

→ 7-16ページ（鉛バッテリーあがりのときは）

アイドリングストップシステム

Q.

アイドリングストップシステムが作動しない。

A.

次の項目をお読みください。

→ 4-66ページ（アイドリングストップシステム）

運転支援機能

Q.

運転支援機能が作動するとき、しないときを知りたい。

A.

次の項目をお読みください。

→ 4-39ページ（運転支援機能）

エンジンオイル

Q.

エンジンオイルを交換したい。

A.

次の項目をお読みください。

→ 2-35ページ（エンジンオイルを交換するときは）
→ 8-1ページ（サービスデータ）

タイプ別装備

タイプ別装備
