冬⽤タイヤについて

冬⽤タイヤを装着するときは、4輪とも指定サイズで同⼀の銘柄、パターン（溝模様）のも
のに交換してください。

注意

●

タイヤチェーンを不適正に装着した
り、タイヤサイズに合わないものを
使⽤しない。
ブレーキ配管やフェンダーなどを破
損するおそれがあります。

■

■

タイヤチェーンについて

タイヤチェーンを装着するときは、次のことを守ってください。

●

タイヤチェーンを装着するときは、安全に作業できる平坦な場所に停⾞し、電源ポジ
ションをOFFにして作業してください。

●

タイヤチェーンは必ず前2輪に装着してください。4WD⾞も前2輪に装着してくださ
い。

●

タイヤサイズに適合したチェーンを装着してください。

●

タイヤチェーンに付属の取扱説明書に従って装着してください。

●

タイヤチェーンに付属の取扱説明書で指定された速度で⾛⾏してください。

●

お客様のタイヤサイズに合ったタイヤチェーンでも使⽤できない場合があります。

●

タイヤチェーンはお客様の⾞に適合したスズキ純正品をおすすめします。

●

適合するタイヤチェーンについてはスズキ販売店またはスズキ代理店にご相談くださ
い。

アドバイス

●

タ イ ヤ チ ェ ー ン を 装 着 す る と 、 ホ
イールカバー

★

やアルミホイール

★

に

傷をつけるおそれがあります。

●

雪のない舗装路ではチェーンを装着
したまま⾛⾏しないでください。路
⾯を損傷したり、チェーンの摩耗を
早め、寿命が短くなります。また、
4WD⾞は機構に無理がかかり故障の
原因となります。

●

タイヤチェーンを装着しているとき
は、突起しているところや⽳の上を
⾛⾏したり、急ハンドルやタイヤが
ロックするようなブレーキ操作をし
ないでください。

点検と整備

冬⽤タイヤ･タイヤチェーン

雪道や凍結した道路を走行するときは、冬用タイヤやタイヤチェーンを装着してください。

メ

ン

テ
ナ

ン

ス

(417,1)

Model: C27-JPN(OEM) ]

■

■

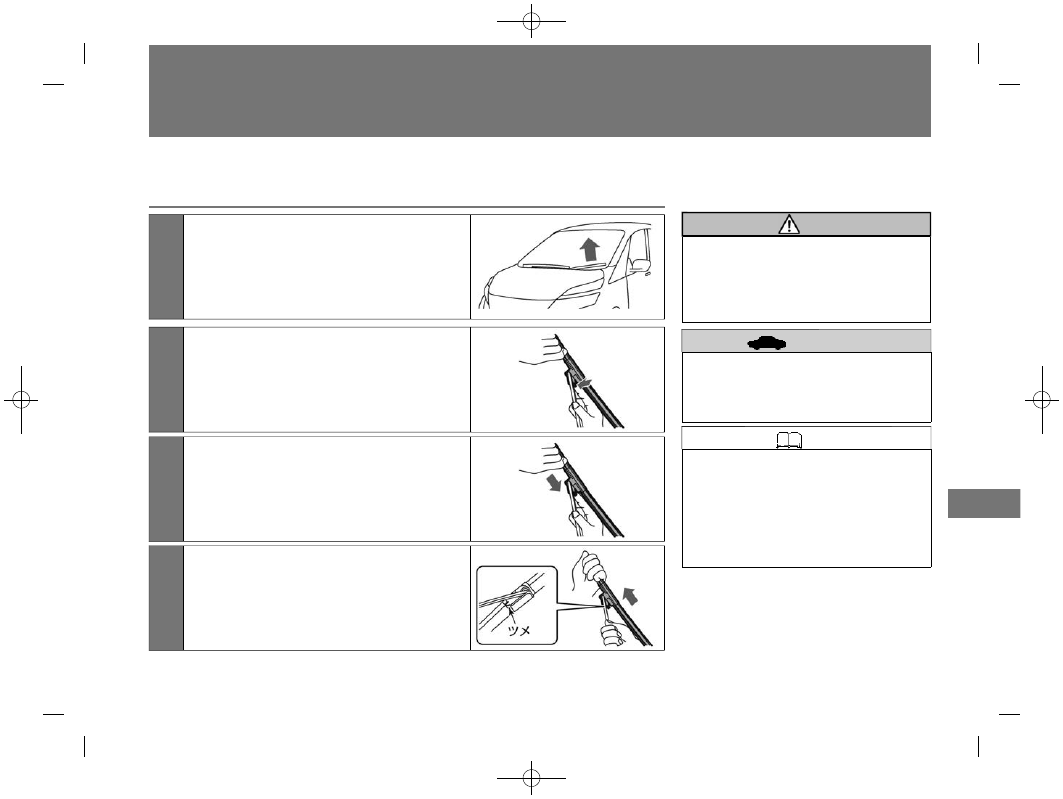

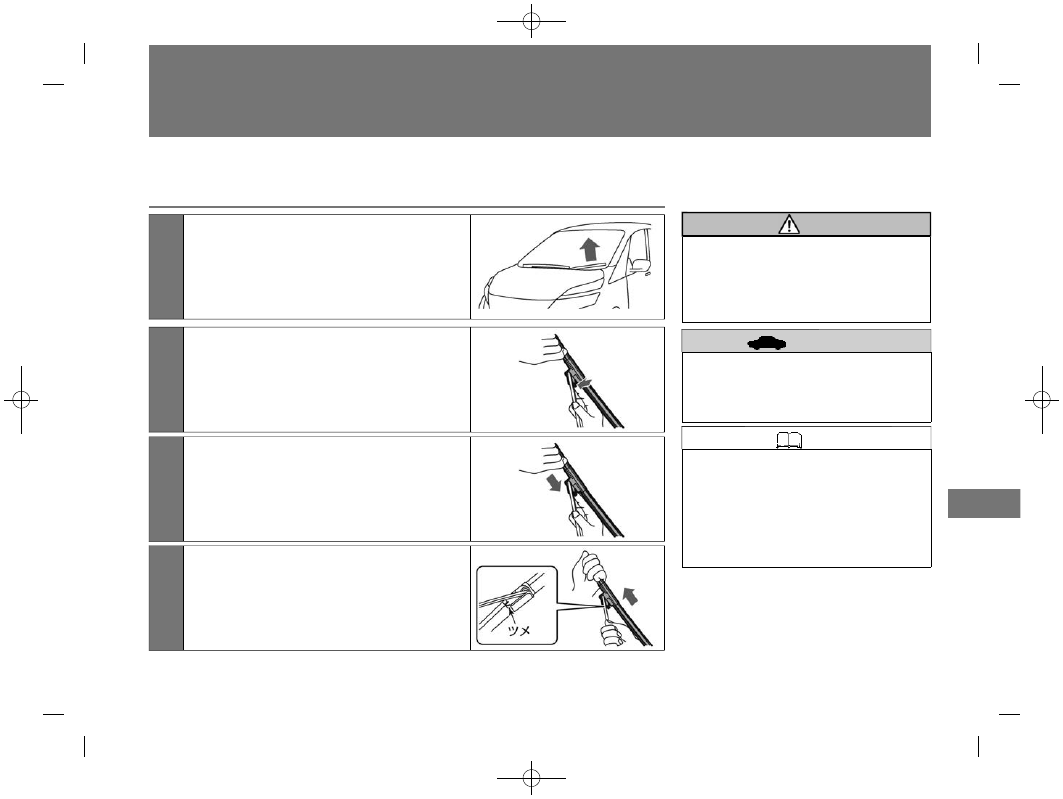

ワイパーブレードの交換のしかた

1

ワイパーアームを起こし、ワイパーブレード
を少し傾けます。

注意

●

交換するときは、ワイパーアームお
よびワイパーブレードがガラスに当
たらないよう気をつける。
ガラスに当たるとガラスが破損する
おそれがあります。

アドバイス

●

ワイパーブレードに⼤きな⼒を加え
て変形させないでください。ふき取
りにくくなったり、破損するおそれ
があります。

知識

●

リヤワイパーブレードの点検、交換
が必要なときは、スズキ販売店また
はスズキ代理店にご相談ください。

●

ワイパーゴムの交換のしかたは、別
冊のメンテナンスノートの「簡単な
お⼿⼊れのしかた」をお読みくださ
い。

2

ワイパーブレードのツメを押したままにしま
す。

3

ワイパーブレードを⽮印の⽅向に動かして取
り外します。

4

新しいワイパーブレードを取り付けます。取
り付けは取り外したときと逆の⼿順で⾏い、
ワイパーブレードが確実に固定されているこ
とを確認します。

417

$：⾞両型式、オプションなどで異なる装備

点検と整備

ワイパー

ワイパーゴムが傷んでいると、きれいにふき取れなかったり、窓ガラスを傷つけたりします。
定期的に点検し、傷んでいるときは次の手順に従って交換してください。

次ページに続く

メ

ン

テ
ナ

ン

ス

(418,1)

Model: C27-JPN(OEM) ]

418

■

■

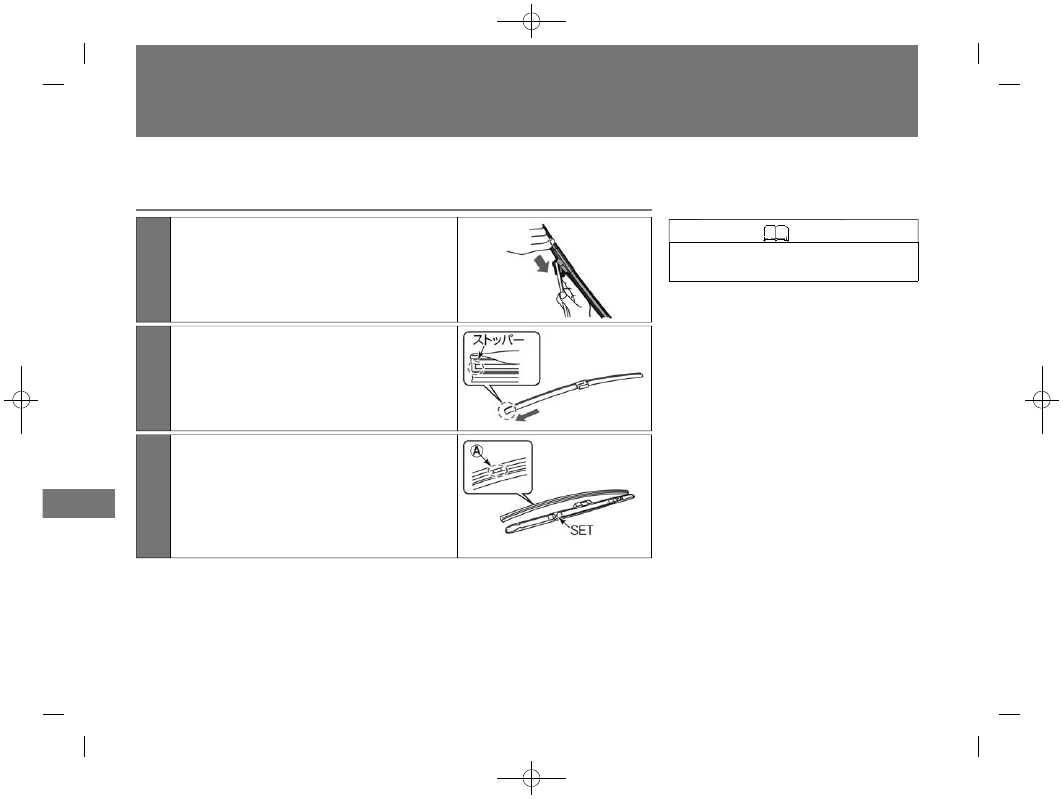

ワイパーゴムの交換のしかた

1

ワイパーアームからワイパーブレードを取り
外します。

2

ワイパーゴムを⽮印⽅向にスライドし、取り
外します。

3

取り付けるときは、取り外したときと逆の⼿
順で⾏います。

●

ワイパーゴムのストッパーがない⽅からブ
レードに沿って差し込みます。

●

ワイパーゴムのⒶ部をワイパーブレードの
「SET」の位置で確実に押し込み、固定しま
す。

知識

●

ワイパーゴムに⽯けん⽔を塗ると脱
着しやすくなります。

点検と整備

ワイパー

メ

ン

テ
ナ

ン

ス

(419,1)

Model: C27-JPN(OEM) ]

■

■

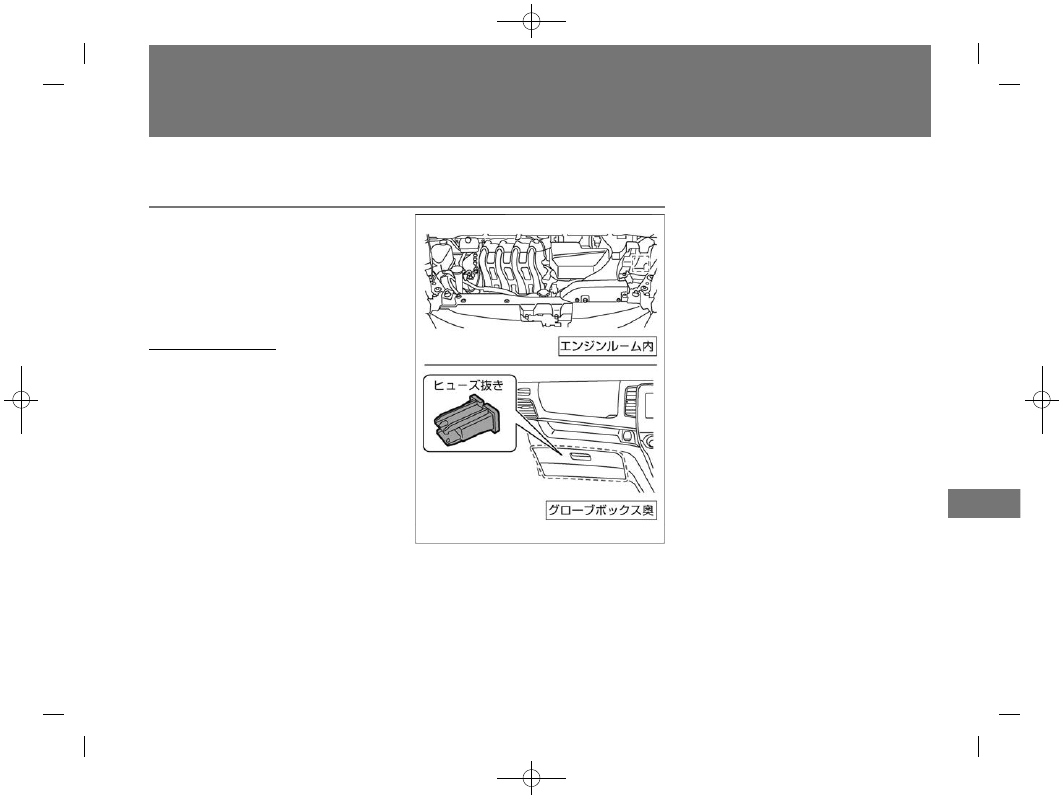

ヒューズボックスの位置

●

ヒューズボックスは、次の位置にありま
す。

–

エンジンルーム内

–

グローブボックス奥

●

各ヒューズの位置は、ヒューズボックス
のふたの裏側またはヒューズボックス付
近に表⺬してあります。

ヒューズ抜きについて

●

グローブボックス奥のヒューズボックス
内にヒューズ抜きがあります。

419

$：⾞両型式、オプションなどで異なる装備

点検と整備

ヒューズ

ランプがつかないときや電気系統の装置が作動しないときは、ヒューズ切れが考えられます。
故障の状況から、関係するヒューズを確認してください。

次ページに続く

メ

ン

テ
ナ

ン

ス

(420,1)

Model: C27-JPN(OEM) ]

420

■

■

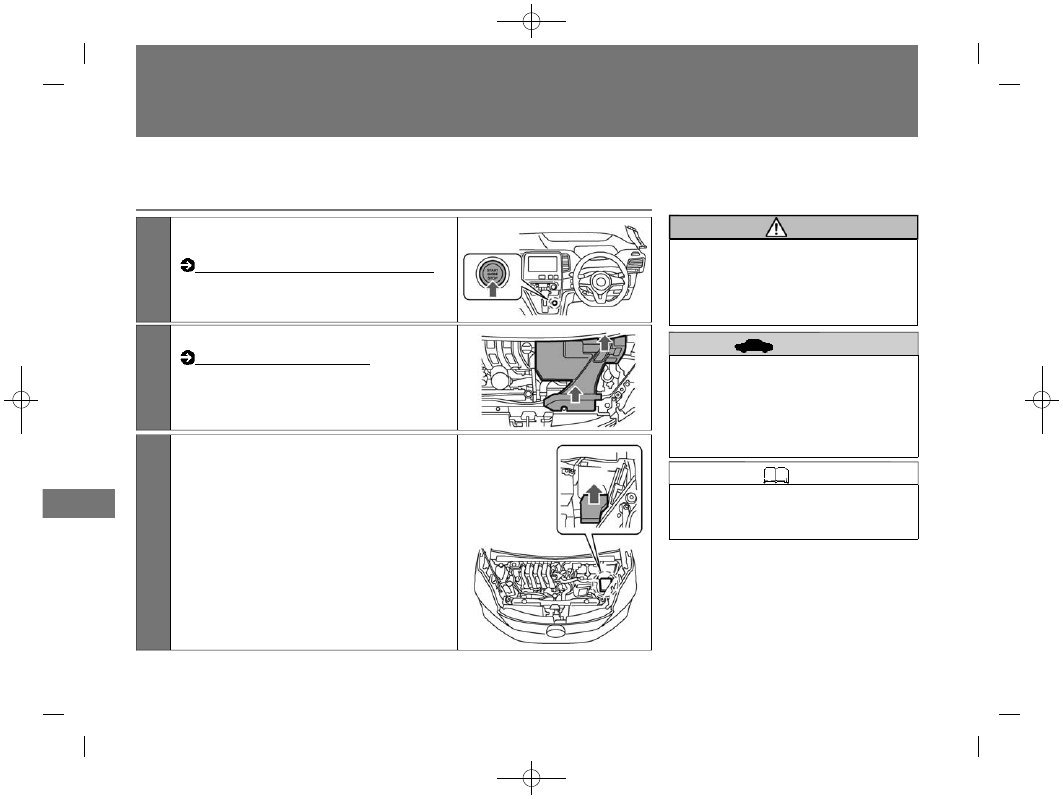

ヒューズの点検･交換のしかた（エンジンルーム内）

1

電源ポジションをOFFにし、ボンネットを開け
ます。

ボンネットの開けかた、閉めかた (P.403)

警告

●

規 定 の 容 量 以 外 の ヒ ュ ー ズ や 、
ヒューズの代わりに針⾦、銀紙など
は絶対に使⽤しない。
電装システムの破損や⽕災につなが
るおそれがあります。

アドバイス

●

ヒューズを交換したときは、確実に
差し込まれていることを確認してく
ださい。

●

交 換 し て も ヒ ュ ー ズ が 切 れ る と き
は、スズキサービス⼯場で点検を受
けてください。

知識

●

エンジンルーム内のヒューズを交換
するときは、スズキ販売店またはス
ズキ代理店にご相談ください。

2

エアダクト（外気導⼊）を外します。

エアダクトの外しかた (P.405)

3

ヒューズボックスのふたを外します。

点検と整備

ヒューズ

メ

ン

テ
ナ

ン

ス

(421,1)

Model: C27-JPN(OEM) ]

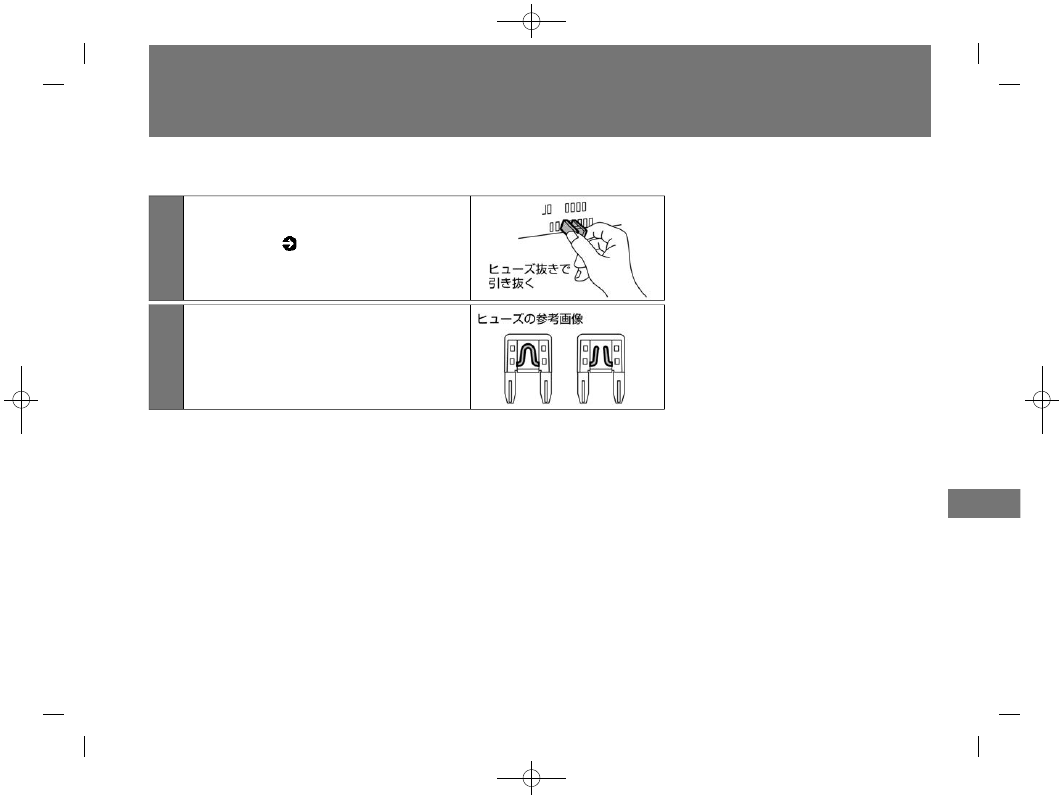

4

ヒューズ抜きを使⽤してヒューズを取り外し
ます。
ヒューズ抜き（

P.419）

5

ヒューズが切れていないか点検します。
切れているときは新しいヒューズと交換しま
す。

421

$：⾞両型式、オプションなどで異なる装備

点検と整備

ヒューズ

次ページに続く

メ

ン

テ
ナ

ン

ス

(422,1)

Model: C27-JPN(OEM) ]

422

■

■

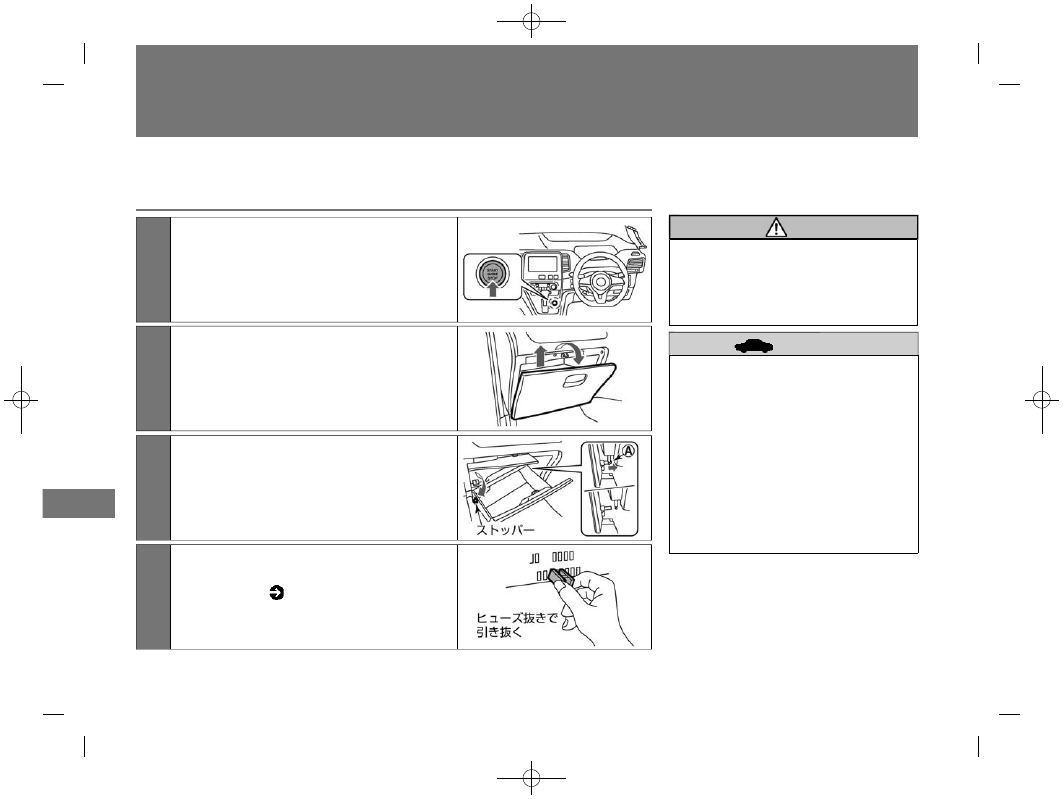

ヒューズの点検･交換のしかた（グローブボックス奥）

1

電源ポジションをOFFにします。

警告

●

規 定 の 容 量 以 外 の ヒ ュ ー ズ や 、
ヒューズの代わりに針⾦、銀紙など
は絶対に使⽤しない。
電装システムの破損や⽕災につなが
るおそれがあります。

アドバイス

●

お⼿持ちの⼯具を布などで覆い、傷
を つ け な い よ う に 注 意 し て く だ さ
い。

●

ヒューズを交換したときは、確実に
差し込まれていることを確認してく
ださい。

●

交 換 し て も ヒ ュ ー ズ が 切 れ る と き
は、スズキサービス⼯場で点検を受
けてください。

●

グローブボックスを取り付けるとき
は、外したときと逆の⼿順で取り付
けます。

2

グローブボックスを開けた状態で上⽅向に引
き、下側のロック部を外します。

3

グローブボックス左側のストッパーを抜き、
ダンパーⒶ部を外してからグローブボックス
右側のストッパーを抜いて外します。

4

ヒューズ抜きを使⽤してヒューズを取り外し
ます。
ヒューズ抜き（

P.419）

点検と整備

ヒューズ

メ

ン

テ
ナ

ン

ス

(423,1)

Model: C27-JPN(OEM) ]

5

ヒューズが切れていないか点検します。
切れているときは新しいヒューズと交換しま
す。

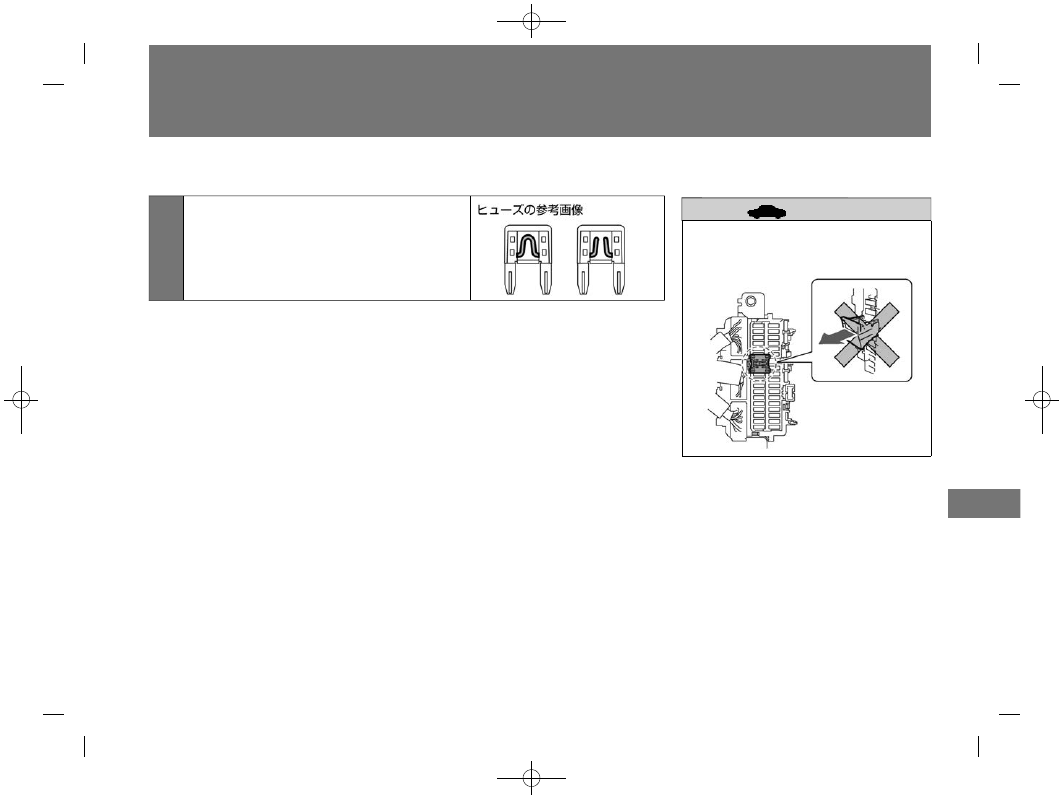

アドバイス

●

ヒューズを交換するときは、次のイ
ラストの部品を取り外さないでくだ
さい。

423

$：⾞両型式、オプションなどで異なる装備

点検と整備

ヒューズ

メ

ン

テ
ナ

ン

ス

(424,1)

Model: C27-JPN(OEM) ]

424

■

■

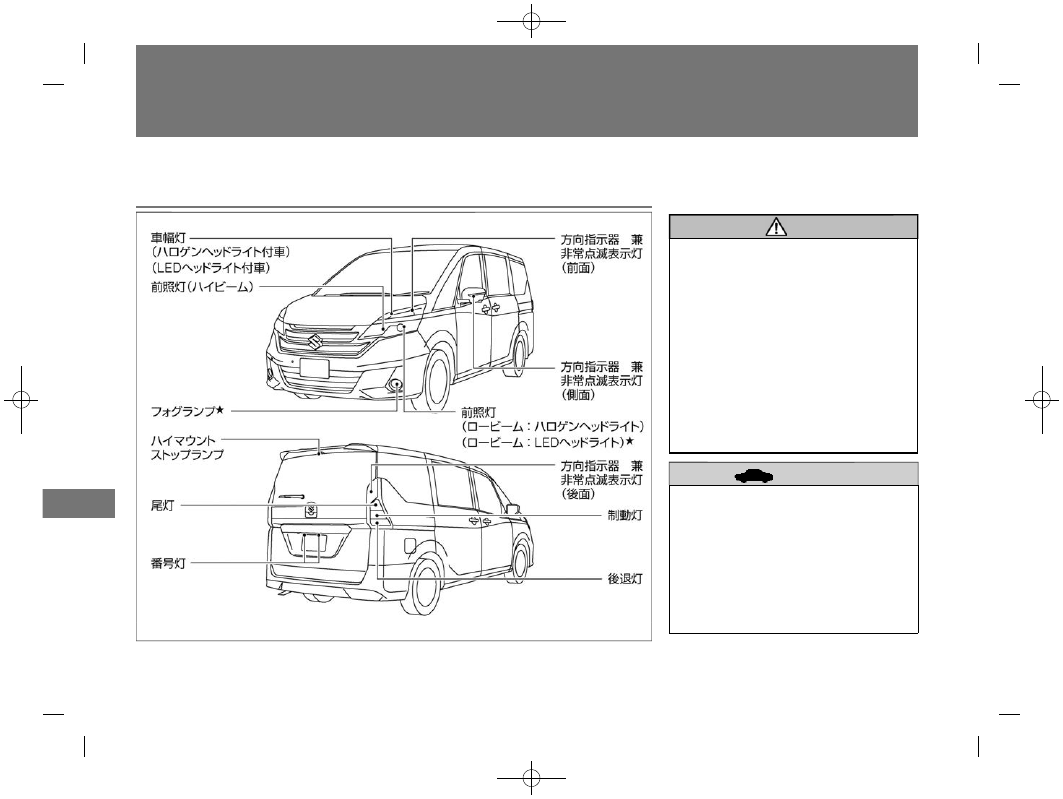

各電球（バルブ）の位置

注意

●

電球交換は、ボンネットや電球が冷
えた状態で⾏う。
やけどをするおそれがあります。

●

電球交換をするときは、軍⼿などを
着⽤する。

●

ステーなどの端で指や腕をケガしな
いように注意する。

●

電球は確実に取り付ける。
電球は点灯中、表⾯が⾼温になりま
す。電球が正しく取り付けられてい
ないと、⾛⾏中に電球が外れて周辺
の部品に接触するなどし、発熱、発
⽕につながるおそれがあります。

アドバイス

●

外した部品は確実に取り付けてくだ
さい。⽔が⼊り故障の原因になるお
それがあります。

●

電球に油が付着したときは柔らかい
布 な ど で ふ き 取 っ て く だ さ い 。 ま
た、素⼿でガラス部分に触れないで
ください。電球の寿命が短くなった
り 電 球 が 破 損 す る お そ れ が あ り ま
す。

点検と整備

電球（バルブ）交換

外装ランプが点灯しないときは、電球の球切れが考えられます。
電球の交換作業が不慣れな方や部品の破損などが心配な方は、スズキ販売店またはスズキ代理店にご相談ください。

メ

ン

テ
ナ

ン

ス

(425,1)

Model: C27-JPN(OEM) ]

■

■

ロービーム（ハロゲンヘッドライト付⾞）

1

ボンネットを開け、コネクターを取り外しま
す。
（ツメを押しながら外します。）

ボンネットの開けかた、閉めかた (P.403)
エアダクトの外しかた (P.405)

注意

●

電球の取り扱いには注意する。
ロービームに使⽤している電球は、
電球内の圧⼒が⾼いため、破損する
と ガ ラ ス が ⾶ び 散 る こ と が あ り ま
す。

アドバイス

●

取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。

知識

●

ロービームヘッドライト：

–

12V-55W（ハロゲンヘッドライト
付⾞）

–

LED（LEDヘッドライト付⾞）

2

ソケットを⽮印の⽅向に回して引き抜き、電
球を交換します。

3

取り付けるときは、外したときと逆の⼿順で取り付けます。

425

$：⾞両型式、オプションなどで異なる装備

点検と整備

電球（バルブ）交換

次ページに続く

メ

ン

テ
ナ

ン

ス

(426,1)

Model: C27-JPN(OEM) ]

426

■

■

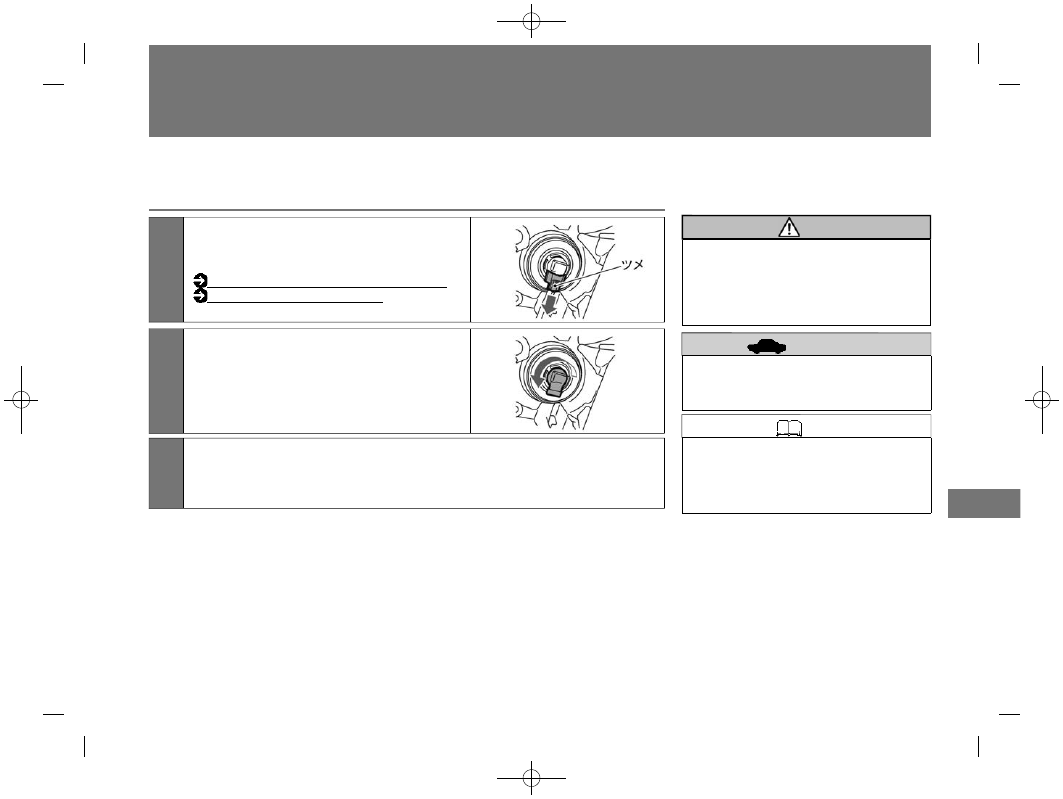

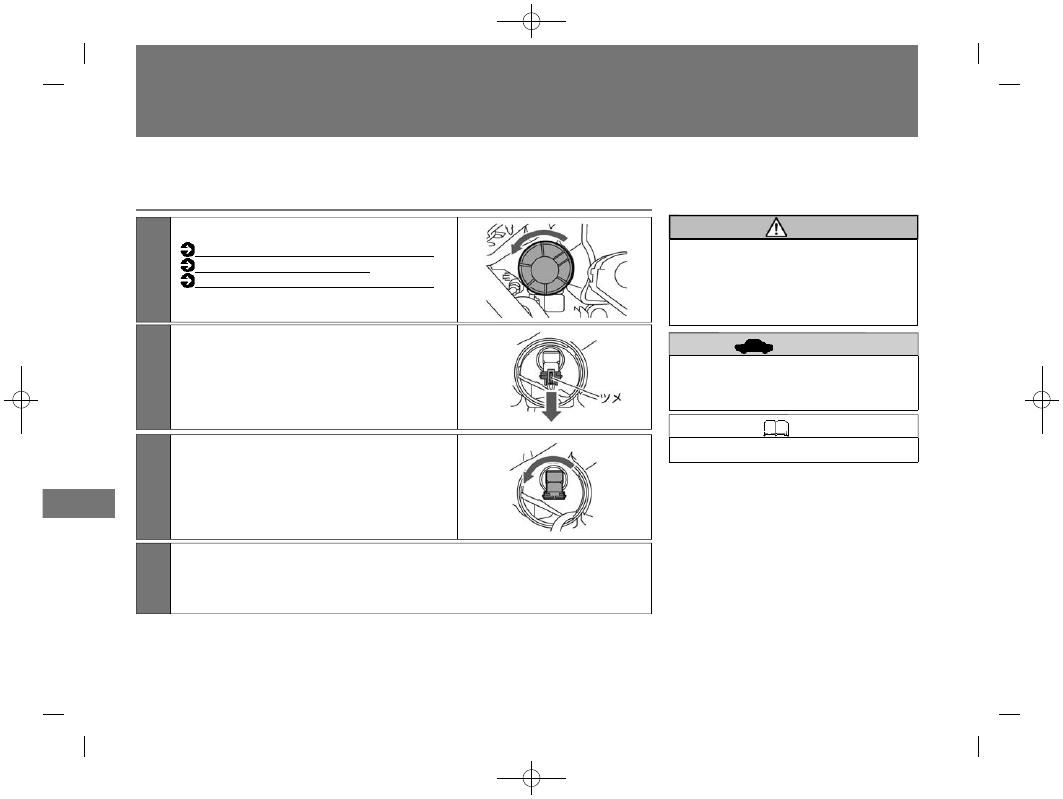

ハイビームヘッドライト

1

ボンネットを開け、カバーを取り外します。

ボンネットの開けかた、閉めかた (P.403)
エアダクトの外しかた (P.405)
ウォッシャー液補給⼝の外しかた (P.406)

注意

●

電球の取り扱いには注意する。
ハイビームに使⽤している電球は、
電球内の圧⼒が⾼いため、破損する
と ガ ラ ス が ⾶ び 散 る こ と が あ り ま
す。

アドバイス

●

取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。

知識

●

ハイビームヘッドライト：12V-65W

2

コネクターを取り外します。
（ツメを⼿前に引きながら外します。）

3

ソケットを⽮印の⽅向に回して引き抜き、電
球を交換します。

4

取り付けるときは、外したときと逆の⼿順で取り付けます。

点検と整備

電球（バルブ）交換

メ

ン

テ
ナ

ン

ス

(427,1)

Model: C27-JPN(OEM) ]

■

■

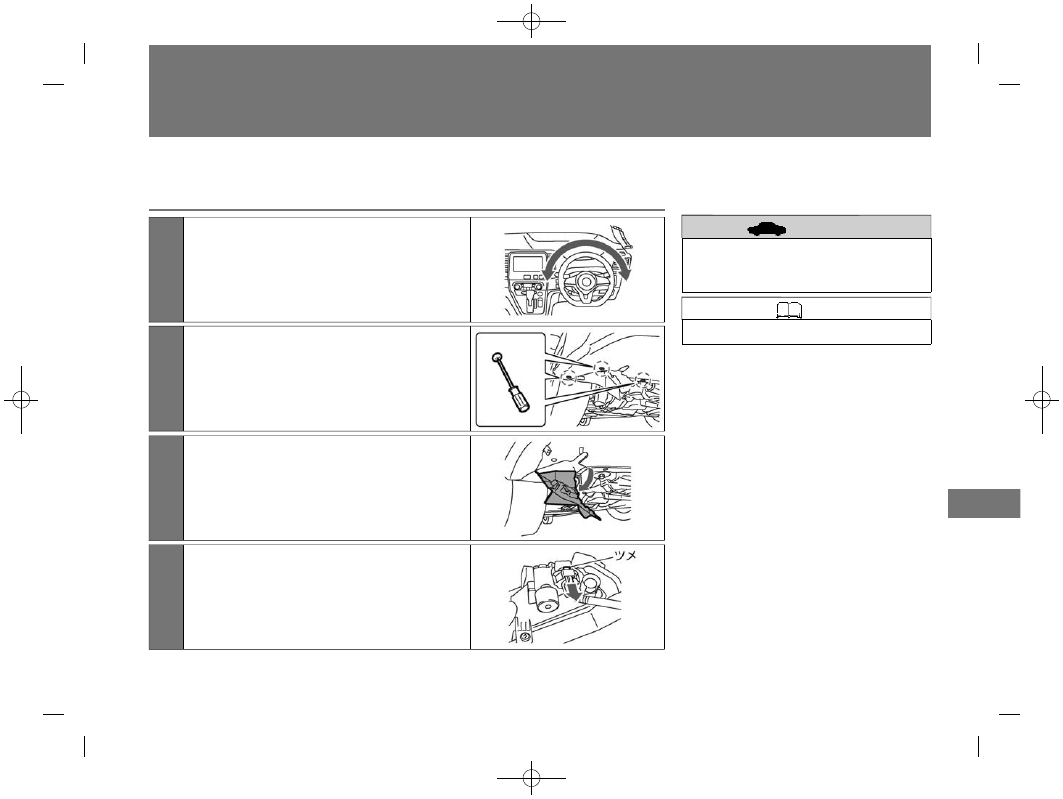

フォグランプ

★

1

作業スペースを確保するため、作業する側と
反対⽅向にハンドルを切ります。

アドバイス

●

取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。

知識

●

フォグランプ：12V-55W

2

お⼿持ちの⼯具（トルクス）で下側のネジを
外します。

3

カ バ ー を め く り 、 作 業 ス ペ ー ス を 確 保 し ま
す。

4

コネクターを取り外します。
（ツメを押しながら外します。）

427

$：⾞両型式、オプションなどで異なる装備

点検と整備

電球（バルブ）交換

次ページに続く

メ

ン

テ
ナ

ン

ス

(428,1)

Model: C27-JPN(OEM) ]

428

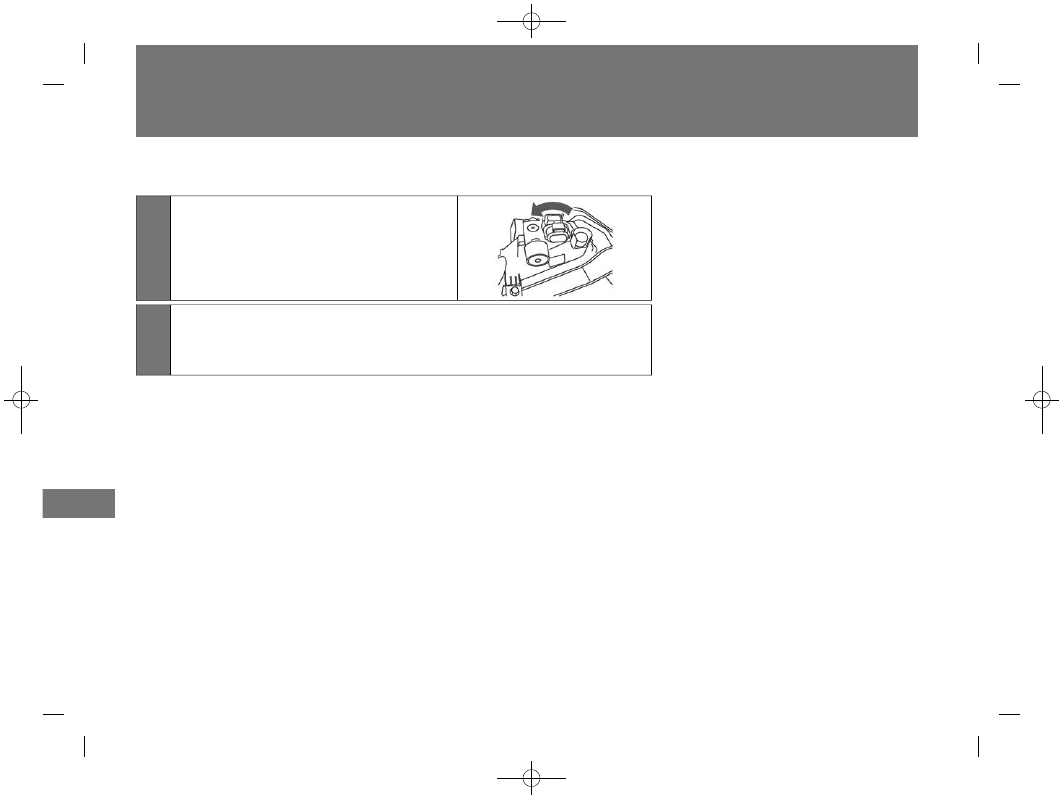

5

ソケットを⽮印の⽅向に回して引き抜き、電
球を交換します。

6

取り付けるときは、外したときと逆の⼿順で取り付けます。

点検と整備

電球（バルブ）交換

メ

ン

テ
ナ

ン

ス

(429,1)

Model: C27-JPN(OEM) ]

■

■

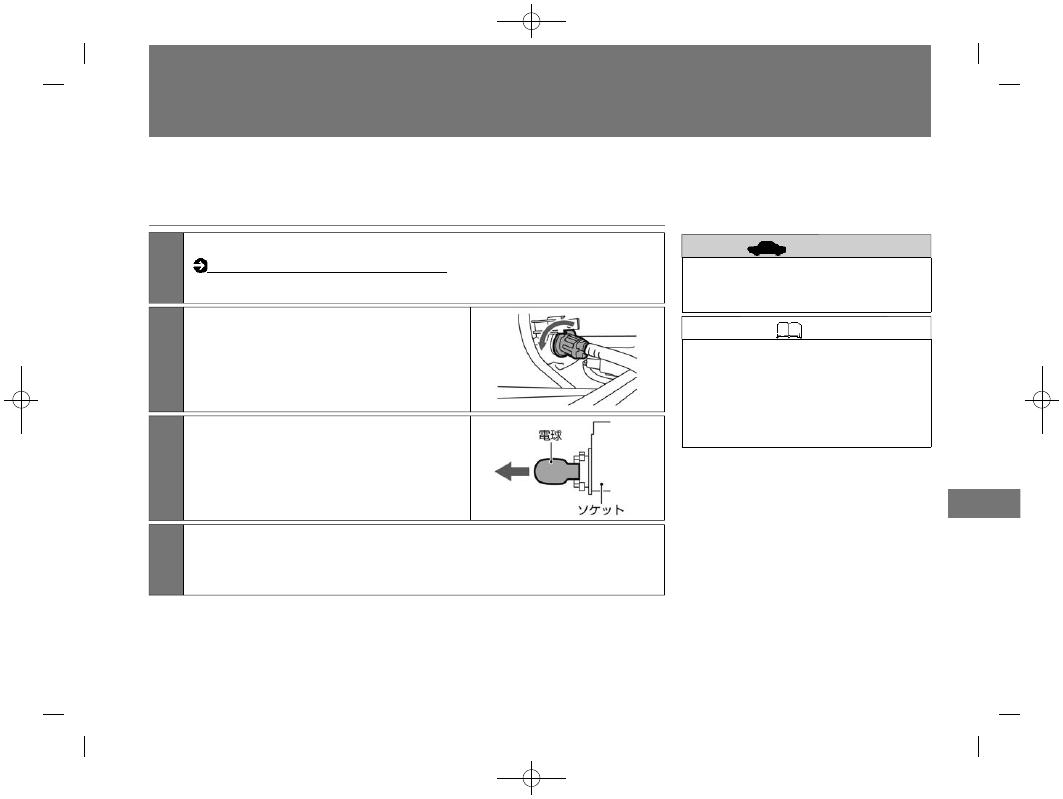

⽅向指⺬器 兼 ⾮常点滅表⺬灯（前⾯）／⾞幅灯

★

（ハロゲンヘッドライ

ト付⾞）

1

ボンネットを開けます。

ボンネットの開けかた、閉めかた (P.403)

2

交換したい電球のソケットを⽮印の⽅向に回
して引き抜きます。

3

古い電球を引き抜き、新しい電球をソケット
に取り付けます。

4

取り付けるときは、外したときと逆の⼿順で取り付けます。

アドバイス

●

取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。

知識

●

⽅向指⺬器 兼 ⾮常点滅表⺬灯（前
⾯）：12V-21W（アンバー）

●

⾞幅灯：

–

12V-5W（ハロゲンヘッドライト付
⾞）

–

LED（LEDヘッドライト付⾞）

429

$：⾞両型式、オプションなどで異なる装備

点検と整備

電球（バルブ）交換

次ページに続く

メ

ン

テ
ナ

ン

ス

(430,1)

Model: C27-JPN(OEM) ]

430

■

■

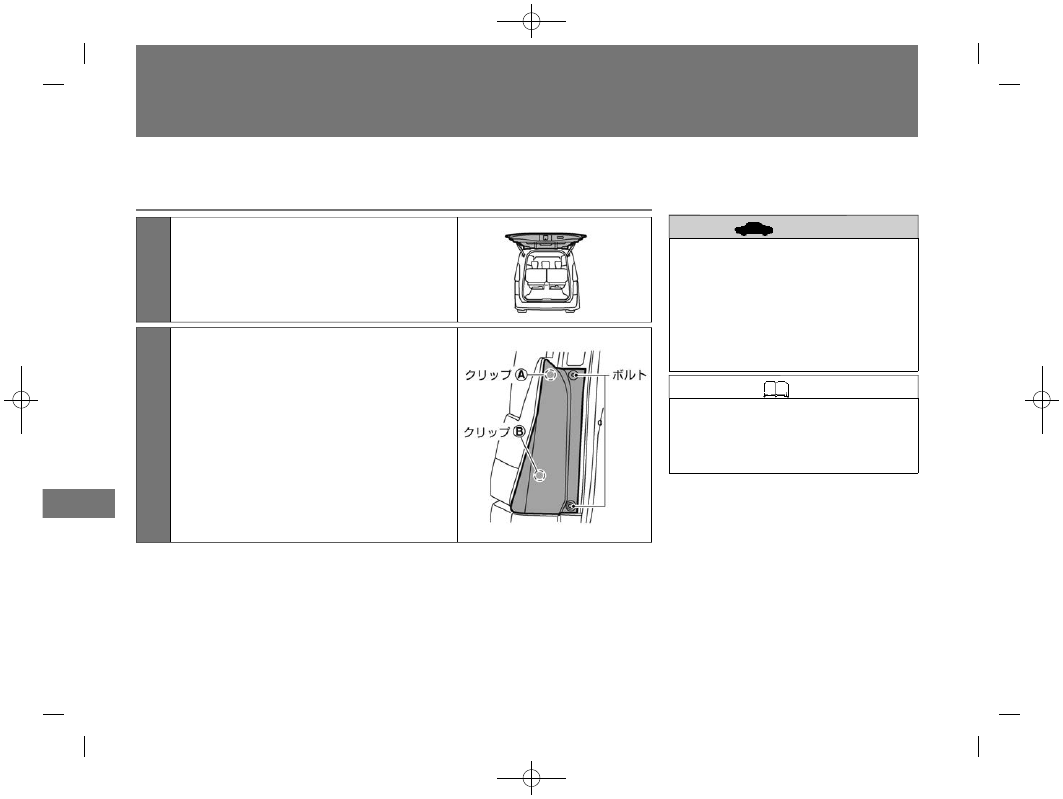

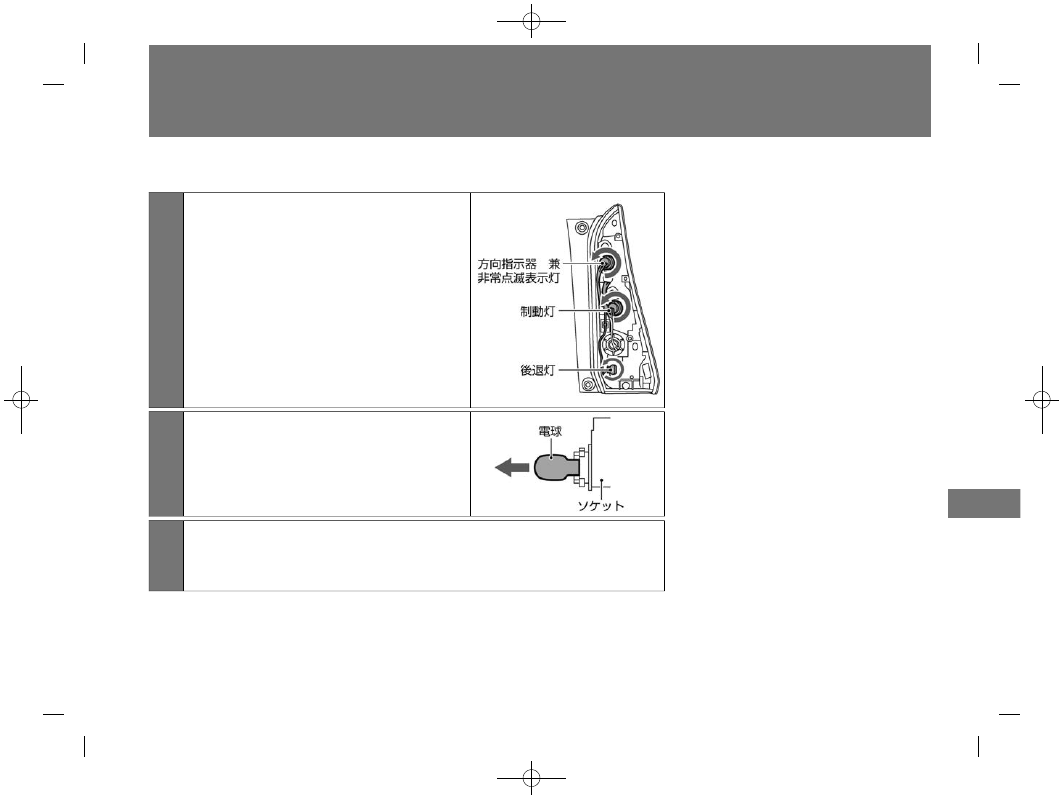

⽅向指⺬器 兼 ⾮常点滅表⺬灯（後⾯）／制動灯／後退灯

1

バックドアを開けます。

アドバイス

●

取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。

●

取り付けボルトを外したら、クリッ
プⒶの⾼さに⼿をかけて後⽅に引い
てください。次にクリップⒷの⾼さ
に⼿をかけて後⽅に引いて取り外し
てください。

知識

●

⽅向指⺬器 兼 ⾮常点滅表⺬灯（後
⾯）：12V-21W（アンバー）

●

制動灯：12V-21W

●

後退灯：12V-16W

2

リヤコンビランプのボルトを外し、ランプを
まっすぐ後⽅に引いて取り外します。

点検と整備

電球（バルブ）交換

メ

ン

テ
ナ

ン

ス

(431,1)

Model: C27-JPN(OEM) ]

3

交換したい電球のソケットを⽮印の⽅向に回
して引き抜きます。

4

古い電球を引き抜き、新しい電球をソケット
に取り付けます。

5

取り付けるときは、外したときと逆の⼿順で取り付けます。

431

$：⾞両型式、オプションなどで異なる装備

点検と整備

電球（バルブ）交換
