7

万一のとき/バッテリーあがり

7-21

64P0313



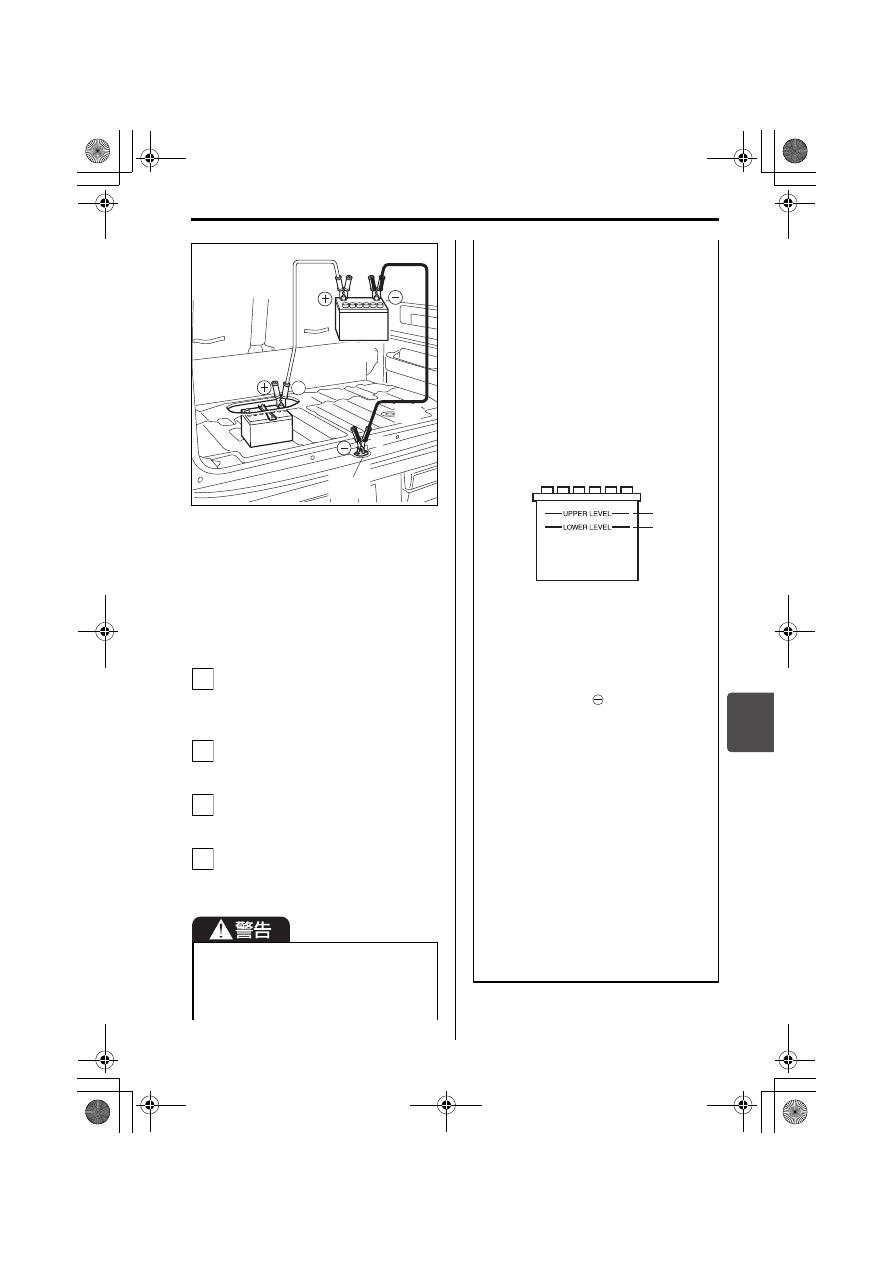

①∼④の数字は、ブースターケー

ブルを接続する順序を表していま
す。

バッテリー正常車のエンジンを始動
し、エンジンの回転を少し高めに保
ちます。

バッテリーあがり車のエンジンを始
動します。

取り付けたときと逆の順序で、ブー
スターケーブルを外します。

お近くのスズキ販売店またはスズキ
代理店でバッテリーを完全充電しま
す。

(5) ブースターケーブル
(6) 正常車の鉛バッテリー
(7) バックドアラッチストライカー



鉛バッテリーからは水素ガスが発生
しています。水素ガスは、火気や火花
に引火すると爆発のおそれがありま
すので、次のことをお守りください。

±² Ö

(5)

(7)

(5)

(6)

Ḩ

ḩ

ḧ

Ḫ

5

6

7

8

・バッテリーを充電するときやブー

スターケーブルをつなぐときは、
必ずバッテリー液面を確認してく
だ さ い。バ ッ テ リ ー 液 面 が 下 限
（2）以下のままで充電などする
と、バッテリーが発熱して爆発の
おそれがあります。また、バッテ
リーの寿命を縮めるおそれがあり
ます。
バッテリー補充液を上限（1）ま
で 補 充 し て か ら、充 電 な ど を 行
なってください。

82K209

・充電は火気のない風通しの良いと

ころで、すべてのバッテリーキャッ
プを外して行なってください。

・④の接続のときに、バッテリーが

あがった車の

  端子につながな

いでください。発生した火花が水
素ガスに引火し、爆発のおそれが
あります。バッテリーから離れた
バックドアラッチストライカーな
どに接続してください。

・乾いた布でバッテリーをふかない

でください。静電気が発生して引
火のおそれがあります。



バッテリー液は希硫酸です。目や皮
膚につくと、失明などの重大な傷害
を受けるおそれがあります。万一、
付着したときは、すぐに多量のきれ
いな水で洗浄し、医師の診察を受け
てください。

(1)
(2)

000-取扱説明書.book  21 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/ヒューズ切れ

7-22



1 か月に一度は連続して 30 分以上走行
して充電する必要があります。



エンジンを停止したままライトをつけ
たり、長時間ナビゲーションやオー
ディオなどを使用したりしないように
しましょう。



渋滞などで長時間アイドリングを続け
ている場合は、電装品の使用を極力避
けてください。

→ 2-3ページ

（バッテリーの液面を点検す

る）

電気装置が作動しないときや、電球が切
れていないのにランプが点灯しないとき
は、ヒューズ切れが考えられます。



ヒューズは、次の場所にあります。
・エンジンルーム内（運転席シートの

下）

・ボンネット内
・助手席足元（インパネ内）
・バッテリールーム内



装備仕様の違いにより、所定の位置に
ヒューズがない場合があります。ま
た、装備がなくてもヒューズだけがあ
る場合があります。

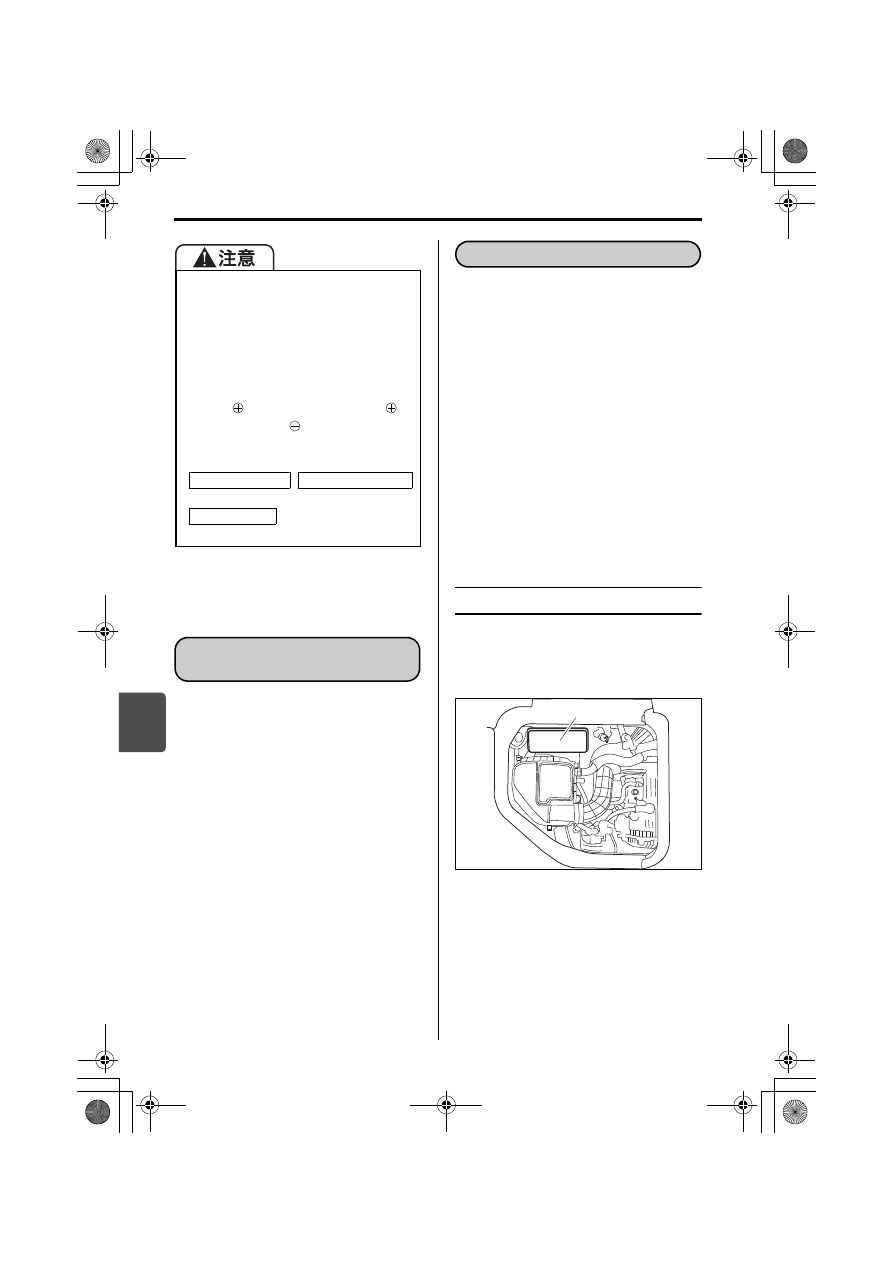

エンジンルーム内のヒューズ

運転席シートを引き上げた場所にありま
す。
→ 5-5ページ（エンジンルーム）

64P0318



ブースターケーブルは確実に接続し
てください。エンジン始動時の振動
などでブースターケーブルが外れる
と、バッテリー正常車のドライブベ
ルトや冷却ファンに巻き込まれるお
それがあります。



ショート防止のため、ブースターケー
ブルの

端子は、バッテリーの

端

子以外の部分（

端子、ボデー、ブ

ラケットなど）と接触させないでく
ださい。





は押しがけができません。

 も安全のため、押しが

けをしないでください。

オートマチック車

オートギヤシフト車

マニュアル車

バッテリーあがりを

防ぐためには

(1) リレーボックスNo.1

ヒューズ切れ

ヒューズが切れたときは

(1)

000-取扱説明書.book  22 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/ヒューズ切れ

7-23

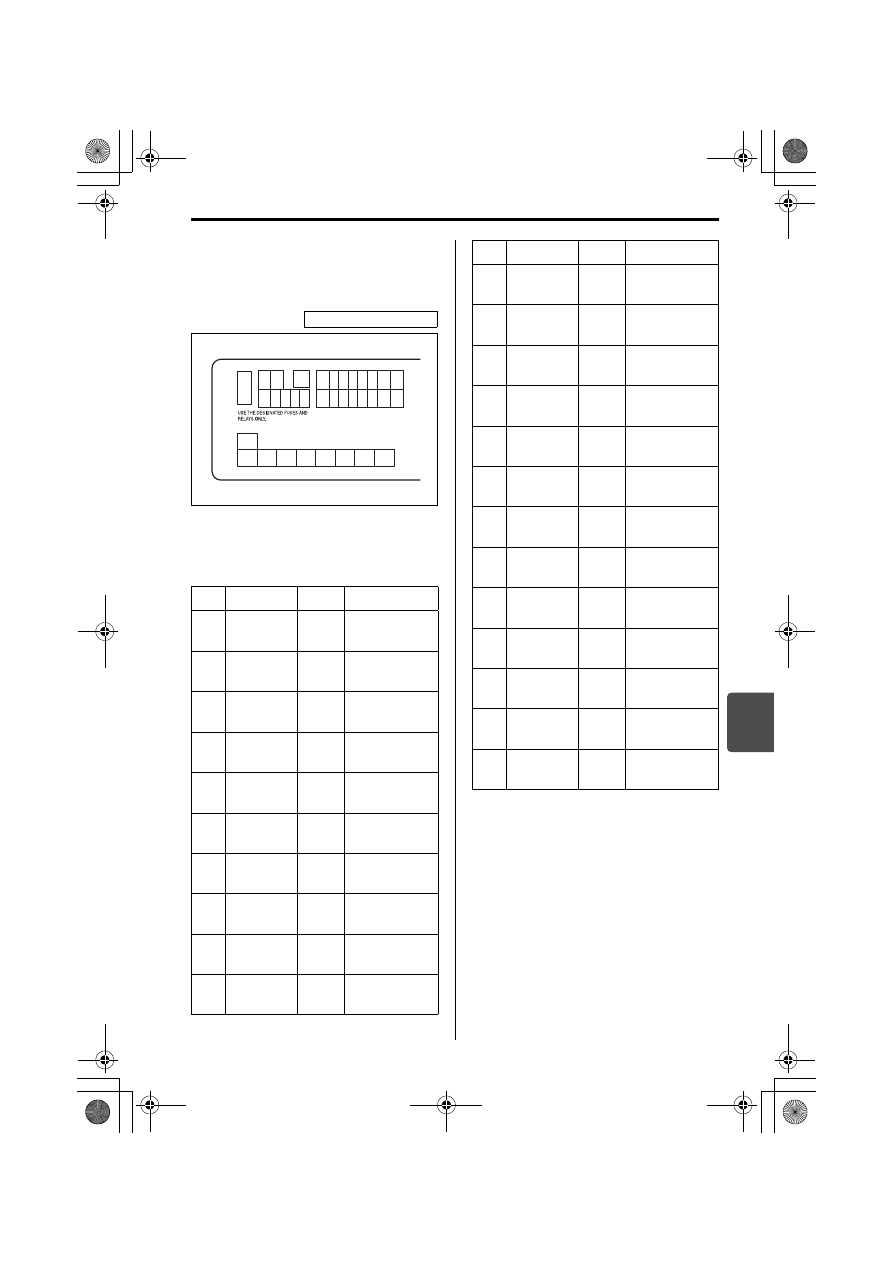

■ リレーボックス内のヒューズ

ヒューズの表は、ボックスのふたの裏側
にあります。

64P0319



次の表は、各ヒューズが受け持つ主な
装備を表しています。

注）RR DOORヒューズの接続先の1つ

に、オートステップ装備があります。
→ 7-27 ページ（オートステップ

用ヒューズが切れたとき）

位置

表示

容量

接続先名称

1

RDTR

30A

ラジエーター

ファン

2

―

―

―

3

BTRY2

30A

バッテリー

4

H/L R

15A

ヘッドライト

（右）

5

ABS SOL

25A ABSソレノイド

6

H/L L

15A

ヘッドライト

（左）

7

DOOR RR 20A

パワースライド

ドア（右）

8

B/U

30A

バックアップ

9

P/S

40A

パワー

ステアリング

10

IGN

30A

エンジン
スイッチ

リレーボックスNo.1

1

11 12 1314 15

2

3 4 5 6 7 8 9 10

16 17 18 19 20 21 22 23

11

BTRY

40A

バッテリー

12 注）DOOR RL 20A

パワースライド

ドア（左）

13

T/M

15A

トランス

ミッション

14

4WD

15A

4WD

15

CPRSR

10A

エアコン

コンプレッサー

16

IGN2

40A

エンジン
スイッチ

17

ST

30A

スターター

18

FI

15A

燃料噴射装置

19

RR HTR

10A

リヤヒーター

20

STOP

10A

制動灯

21

FR BLW

25A

フロント
ブロアー

22

BTRY3

30A

バッテリー

23 ABS MOT 40A

ABSモーター

位置

表示

容量

接続先名称

000-取扱説明書.book  23 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/ヒューズ切れ

7-24

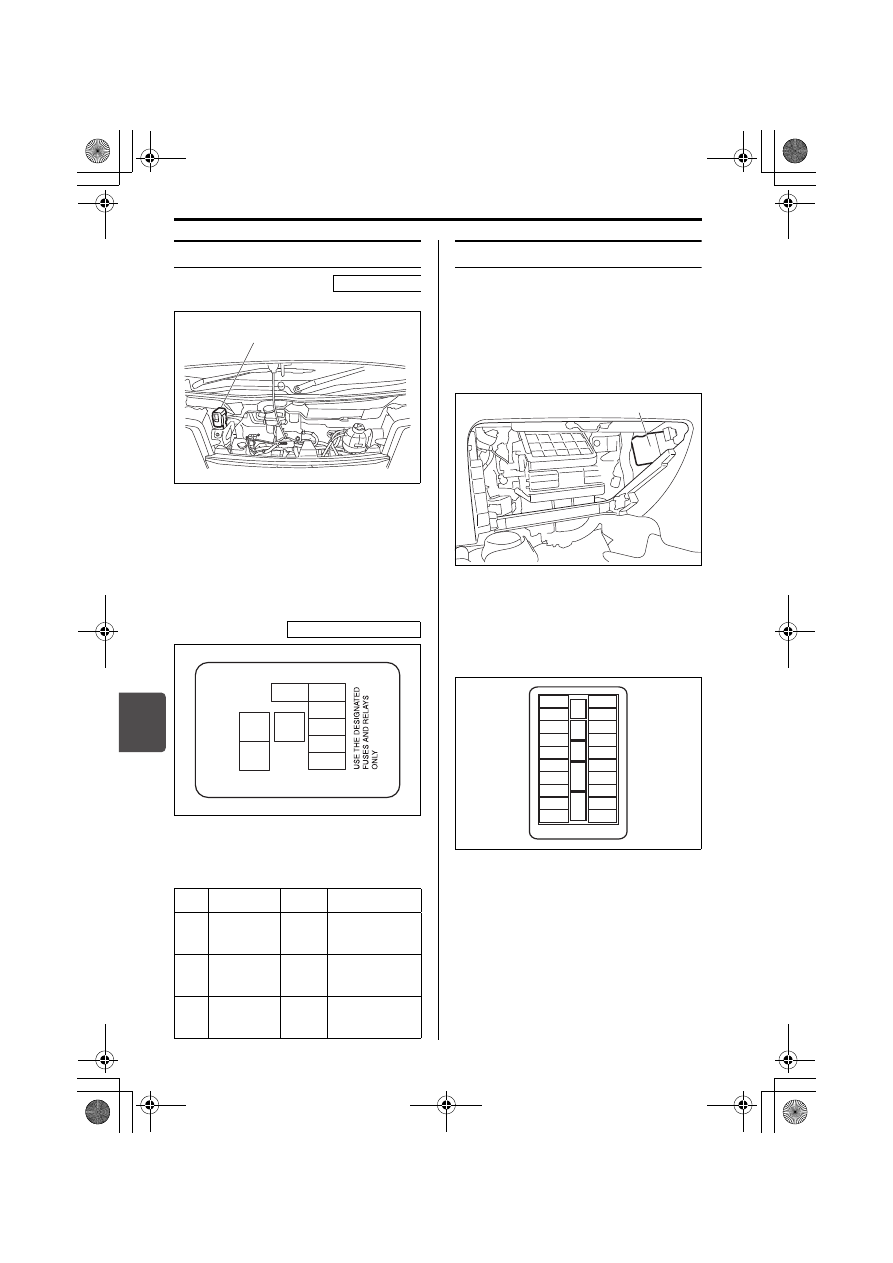

ボンネット内のヒューズ

64P0321

■ リレーボックス内のヒューズ

ヒューズの表は、ボックスのふたの裏側
にあります。

64P0320



次の表は、各ヒューズが受け持つ主な
装備を示しています。

助手席足元のヒューズ

グローブボックスを外した場所にありま
す。



グローブボックスの取り外しかたにつ
いては、5-38 ページの「エアフィル
ターの取り外し」をお読みください。

64P0322

ヒューズの表は、外したグローブボック
スの裏側にあります。

64P0323

(2) リレーボックスNo.2

位置

表示

容量

接続先名称

24

H/L LO L

15A

ヘッドライト
下向き（左）

25 H/L LO R

15A

ヘッドライト
下向き（右）

26

FR FOG

15A

フロント

フォグランプ

タイプ別装備

(2)

リレーボックスNo.2

24

25

26

(3) 助手席足元のヒューズ

(3)

1

14
15
16
17
18
19
20
21
22
23

USE THE DESIGNATED FUSES ONLY

2
3
4
5
6
7
8
9

10

13

11

12

000-取扱説明書.book  24 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/ヒューズ切れ

7-25



次の表は、各ヒューズが受け持つ主な
装備を表しています。

注1）DOMEヒューズの接続先の1つに、

オートステップ装備があります。



→ 7-27 ページ（オートステップ

用ヒューズが切れたとき）

注2）

P/W  T  のヒューズを外したり交換

したりしたときは、はさみ込み防止
機構の初期設定を行なってくださ
い。
→ 3-37ページ

（初期設定のしかた）

位置

表示

容量

接続先名称

1

IG
COIL

15A

イグニッション

コイル

2

MTR

10A

メーター

3

BACK

10A

後退灯

4

ABS／ESP 10A

ABS／ESP

®

5

A／B

10A

エアバッグ

6

IG1 SIG

10A

P/Sコントローラー/

BCM/そのほか

7

ST
SIG

7.5A

スターター

8

IG2
SIG

7.5A

シート

ヒーター

9

WIP

10A

ワイパー

10

FR WIP

20A

フロント
ワイパー

11

ACC 2

15A

アクセサリー

12

ACC

15A

アクセサリー

ソケット

13

P/W

30A

パワー

ウインドー

14

注1）

DOME

7.5A

室内灯

15

RADIO

15A

ラジオ

16

T/M2

7.5A

トランス

ミッション

17

BCM

10A

BCM

18

STL

15A

電動ハンドル

ロック

19

TAIL

10A

尾灯

20

注2）

P／W T

20A

パワーウインドー

タイマー機能

21

HORN
HAZ

15A

ホーン

非常点滅表示灯

22

D／L

20A

ドアロック

23

RR
DEF

25A

リヤ

デフォッガー

位置

表示

容量

接続先名称

000-取扱説明書.book  25 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/ヒューズ切れ

7-26

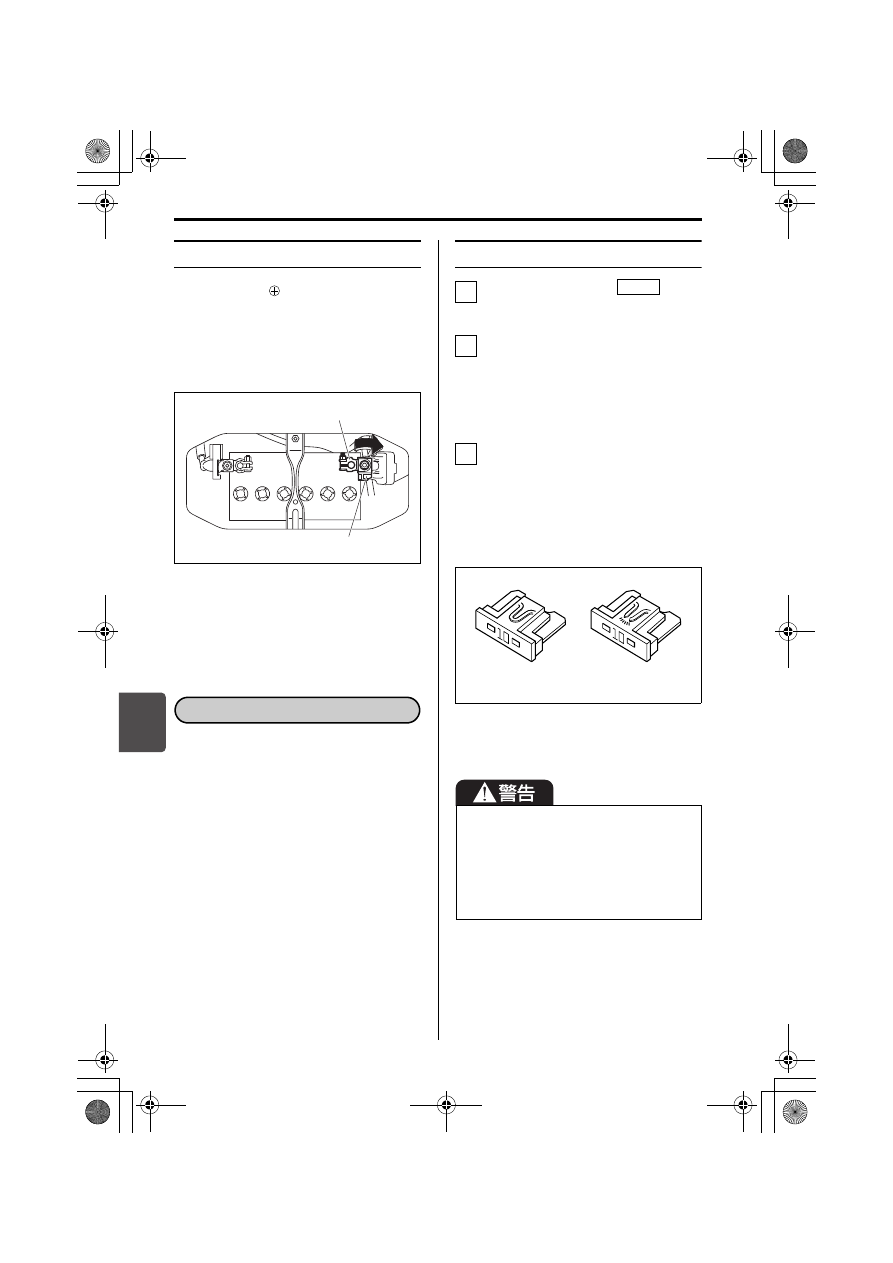

バッテリールーム内のヒューズ

バ ッ テ リ ー の

端 子（1 ）に、メ イ ン

ヒューズ（2）（80 Aのヒューズ1個）が
あります。



バッテリープレートの外しかたは、7-
20ページをお読みください。

64P0324



上図は代表例です。お車のタイプによ
り異なります。

ヒューズの点検・交換には、ヒューズ抜
き（低背ヒューズ用、市販品）および交
換用ヒューズ（別売り）が必要となりま
す。点検・交換の際は、スズキ販売店ま
たはスズキ代理店にご相談ください。

点検・交換のしかた

エンジンスイッチを

 (OFF)

にします。

故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き（市販品）をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。

切 れ て い る と き は、同 じ 容 量 の
ヒューズと交換します。



交換したヒューズがすぐに切れる

ときは、電気系統の故障が考えら
れます。スズキサービス工場で点
検を受けてください。

82K208

(1)

(2)

ヒューズの点検と交換

(1) 正常なヒューズの例
(2) 切れたヒューズの例

ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。

1

LOCK

2

3

(1)

(2)

000-取扱説明書.book  26 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-27

オートステップ用ヒューズが
切れたとき

オートステップが作動しないときや、
メーター内のオートステップ警告灯が点
灯したままのときは、オートステップ用
ヒューズが切れていることが考えられま
す。
→ 3-105ページ

（オートステップ警告灯）

→ 7-22ページ

（エンジンルーム内のヒューズ）

→ 7-24ページ

（助手席足元のヒューズ）

ライトやランプ、方向指示器／非常点滅
表示灯などを点灯または点滅させて、電
球切れがないか点検してください。

ヘッドライトなどのレンズ内
面のくもり

レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、スズキサービス工場で点検を受けて
ください。

オートステップが張り出した状態で
オートステップ用ヒューズが切れたと
きは、走行を開始してもオートステッ
プは自動的に格納されません。張り出
したオートステップが人やものに当た
るおそれがありますので、ステッププ
レートを取り外してください。
→ 7-40 ページ（オートステップが

格納されないときは）

鉛 バ ッ テ リ ー や オ ー ト ス テ ッ プ 用
ヒューズの交換などをすると、1 回目
の助手席側スライドドアの開閉時に
オートステップは作動しません。
その場合、一度ドアを閉めて再度ドア
を開けると、オートステップが作動す
るようになります。

オートステップはタイプ別装備



制動灯はほかの人に見てもらうか、
壁などを利用して点検してください。



メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器／非常点滅表示灯の電球切れ
が考えられます。

ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。（窓ガラスがくもるのと同じ現
象）

電球切れ

電球の点検

000-取扱説明書.book  27 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-28

電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ（8-4ページ）をご覧ください。



電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。スズキサービス工場で点
検を受けてください。

高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、スズキ販売
店またはスズキ代理店にご相談くださ
い。



ディスチャージ仕様車の下向きヘッ
ドライト（ディスチャージ電球）お
よび上向きヘッドライト（ハロゲン
電球）

電球を交換するときは、次のことをお
守りください。



安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。



エンジンを止め、各ランプを消灯さ
せ、エンジンや排気管、電球などが
十分に冷えてから行なってくださ
い。やけどのおそれがあります。



ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。

電球を交換するときは



車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。

68H70550

ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れのおそれがあります。

000-取扱説明書.book  28 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-29

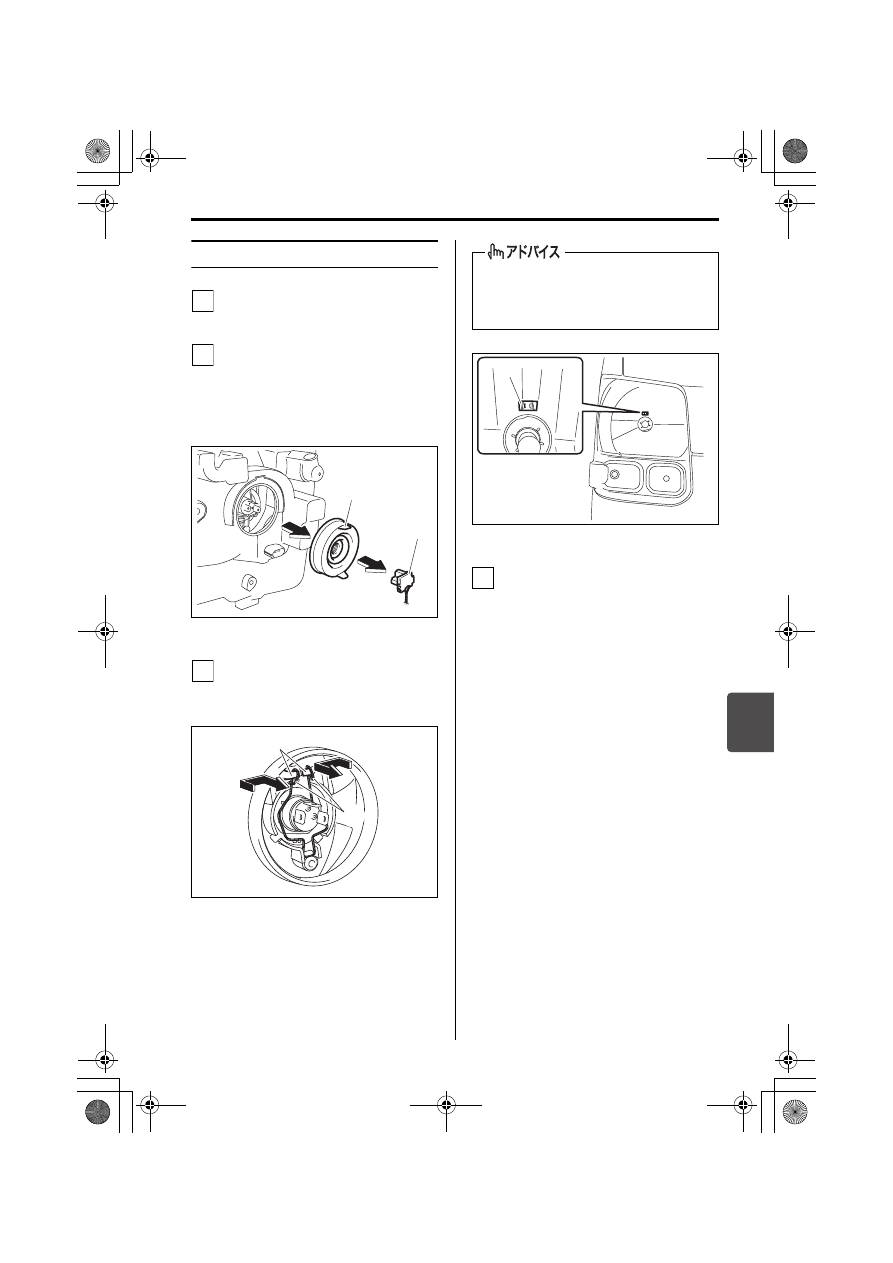

ハロゲンヘッドライト

ボンネットを開けます。
→ 5-3ページ（ボンネット）

カプラー（1）は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴムカバー（2）は、引いて外しま
す。

64P70290

止め金（3）を図の矢印のように、
押しながら中央に寄せて固定フック
（4）から外します。

64P70300

64P70310

交換後は、外したときと逆の手順で
もとにもどします。



ゴムカバーは、「TOP」という表

示があるツマミを上にして、しっ
かりとはめ込みます。

1

2

(2)

(1)

3

(4)

(3)

止め金の固定状態は、電球近くの穴
（5）を通して車両前方からも確認で
きます。

(5)

4

000-取扱説明書.book  29 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-30

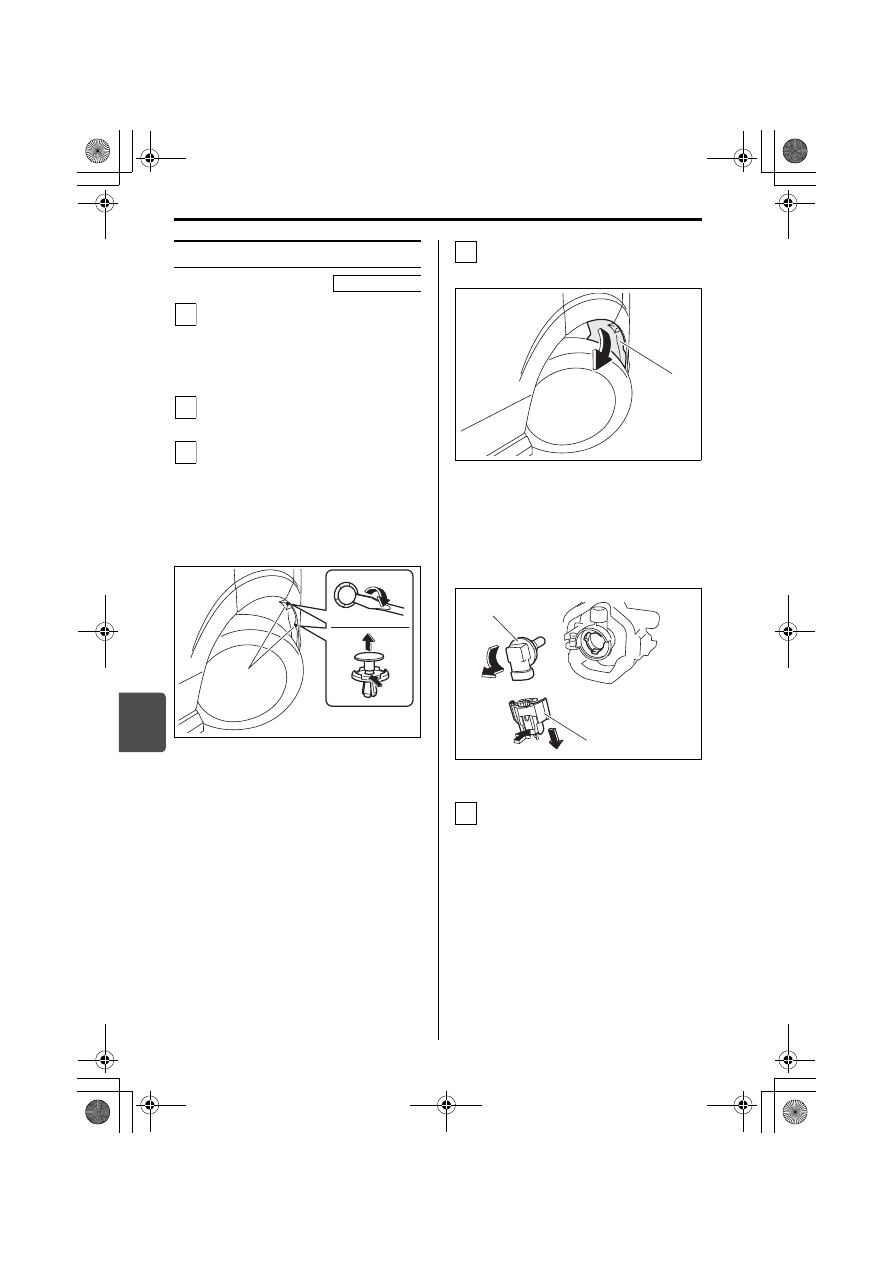

フォグランプ

交換作業のスペースを確保します。



エンジンをかけ、交換する電球の

側と同じ側にハンドルをいっぱい
にまわします。

エンジンを停止します。

フェンダー内のカバーを一部外しま
す。



フェンダ ー内のカバ ーにある ク

リップ 2 個（1）は、マイナスド
ライバー（市販品）でこじって外
します。

64P70140

フ ェ ン ダ ー 内 の カ バ ー（2）を め
くって内側から交換します。

64P70150



カプラー（3）は、つめを押しな

がら外します。



カプラーを外したあとに電球（ソ

ケット一体式）（4）を、反時計
方向にまわして外します。

64P70160

交換後は、外したときと逆の手順で
もとにもどします。



フ ェ ン ダ ー 内 の カ バ ー は、バ ン

パーの内側に入れます。

タイプ別装備

1

2

3

(1)

4

(2)

(4)

(3)

5

000-取扱説明書.book  30 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-31

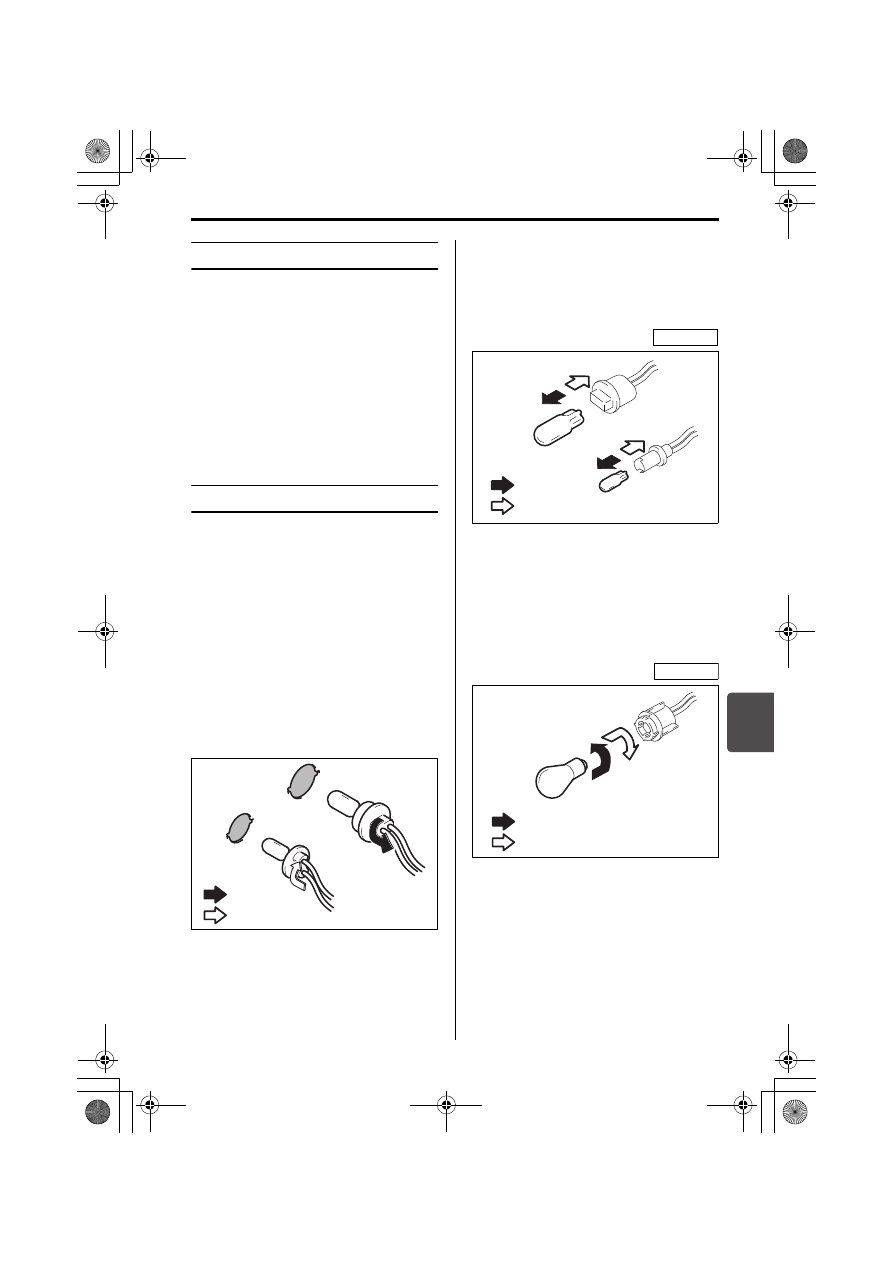

非分解式ランプ

次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、スズキ
販売店またはスズキ代理店にご相談くだ
さい。



乗用車の制動灯／尾灯



方向指示器／非常点滅表示灯
（ドアミラー）



ハイマウントストップランプ

そのほかの一般的な電球

電球ソケットおよび電球の取り外し／取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し／取

り付け



ソケットをランプ本体から取り外すと
きは、ソケットを反時計方向にまわし
て引き抜きます。



取り付けるときは、ソケットをランプ
本体の切り欠きにあわせて差し込み、
時計方向にまわします。

72M2038

■ 電球の取り外し／取り付け

2つのタイプがあります。



Aタイプは、図のように抜き差しする
だけです。

72M2014



Bタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

72M2015

՘ɝ۶Ȫ

՘ɝ͇Ȥ

例

Aタイプ

՘ɝ۶Ȫ

՘ɝ͇Ȥ

Bタイプ

՘ɝ۶Ȫ

՘ɝ͇Ȥ

000-取扱説明書.book  31 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/電球切れ

7-32

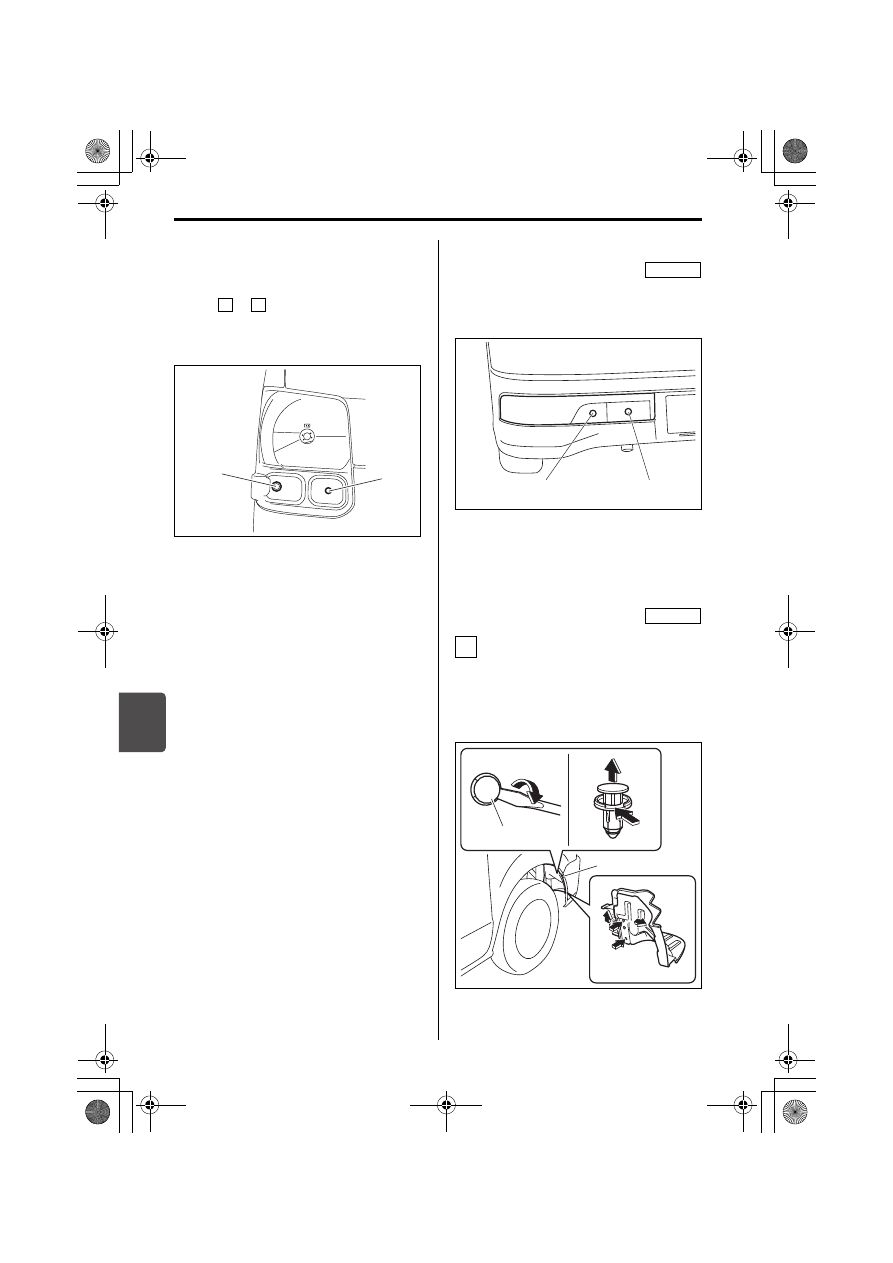

■ 車幅灯、方向指示器／非常点

滅表示灯（前面）

「フォグランプ」（7-30 ページ参照）
の手順

∼

を参考にしてフェンダー

内のカバーをめくって内側から交換しま
す。

64P70330

※ ディスチャージ仕様車の方向指示器

／非常点滅表示灯はBタイプです。



上図は代表例です。お車のタイプによ
り異なります。

■ リヤコンビネーションランプ

リヤコンビネーションランプの裏側から
交換します。

64P70170

リヤバンパー内のカバーを外しま
す。



クリップ4個（1）は、マイナスド

ライバー（市販品）でこじって外
します。

64P70180

(1) 車幅灯（A タイプ）
(2) 方向指示器／非常点滅表示灯

（前面、A タイプ）※

1

4

(1)

(2)

(1) 方向指示器／非常点滅表示灯

（Aタイプ）

(2) 後退灯（Aタイプ）

タイプ1

(1)

(2)

タイプ2

1

ɹʴʍʡ

(1)

000-取扱説明書.book  32 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/オーバーヒート

7-33

リヤコンビネーションランプの裏側
から交換します。

64P70190

交換後は、外したときと逆の手順で
もとにもどします。

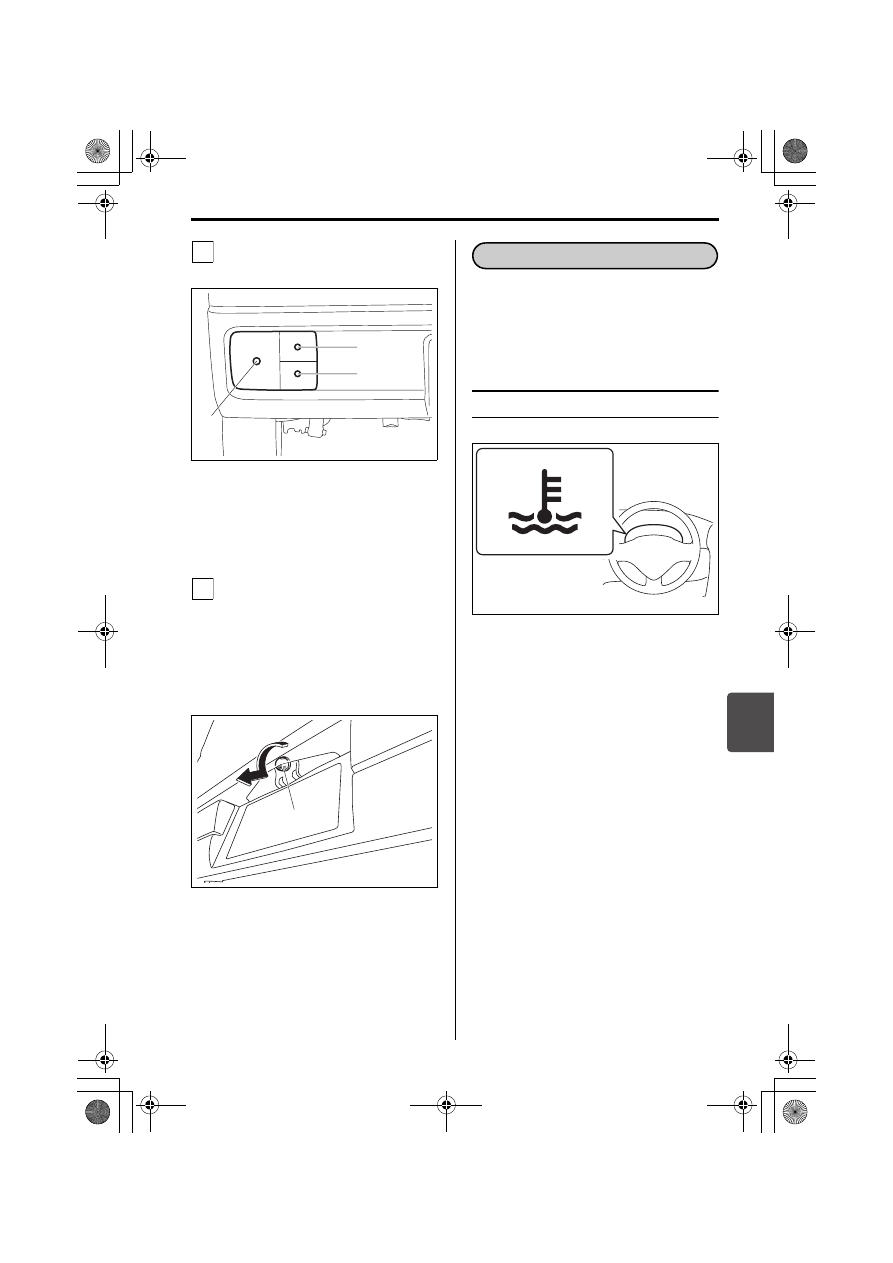

■ 番号灯（Aタイプ）

レンズ（1）を反時計方向にまわして外
してから交換します。

64P70200

次のようなときは、オーバーヒートです。



メーター内の水温警告灯が赤色に点灯



エンジンルームから蒸気が立ちのぼっ
ている

水温警告灯

65P70300

メーターパネル内にあります。



エンジン回転中に、エンジン冷却水温
が高くなると赤色に点滅します。ま
た、エンジン冷却水温が異常に高く
なったときは赤色に点灯します。

→ 1-12 ページ（警告灯・表示

灯）

(2) 制動灯／尾灯（Aタイプ）
(3) 方向指示器／非常点滅表示灯

（Bタイプ）

(4) 後退灯（Aタイプ）

2

(3)

(4)

(2)

3

(1)

オーバーヒート

オーバーヒートとは

000-取扱説明書.book  33 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/オーバーヒート

7-34

車を安全な場所に止めます。

エンジンをかけたままでドア、エン
ジンルームおよびボンネットを開け
て、エンジンルーム内の風通しをよ
くします。



エンジンルームから蒸気が立ちの

ぼっているときは、エンジンルー
ムおよびボンネットを開けずに次
の手順を行なってください。
→ 5-3ページ（ボンネット）
→ 5-5ページ

（エンジンルーム）

冷却ファンの作動を確認し、水温警
告灯が消灯するのを待ってエンジン
を止めます。



冷却ファンが作動していないとき

や、水温警告灯が消灯しないとき
は、ただちにエンジンを止め、ス
ズキ販売店またはスズキ代理店に
ご連絡ください。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

冷却水の量が不足しているときは補
充します。



水漏れなどの異常があるときは、

スズキ販売店またはスズキ代理店
にご連絡ください。



冷却水がなく、やむをえず水だけ

を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームまたはボンネットから
蒸気が立ちのぼっているときは、エン
ジンルームおよびボンネットを開けな
いでください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

オーバーヒートしたときは

1

2

3

4

デガッシングキャップ（※）は、エン
ジンが十分に冷えてから外してくださ
い。エンジンが熱いときは冷却水に圧
力がかかっているため、蒸気や熱湯が
吹き出してやけどのおそれがありま
す。
※圧力調整機能がついている冷却水リ

ザーバータンクのキャップです。

64P70340

5

000-取扱説明書.book  34 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/そのほか

7-35



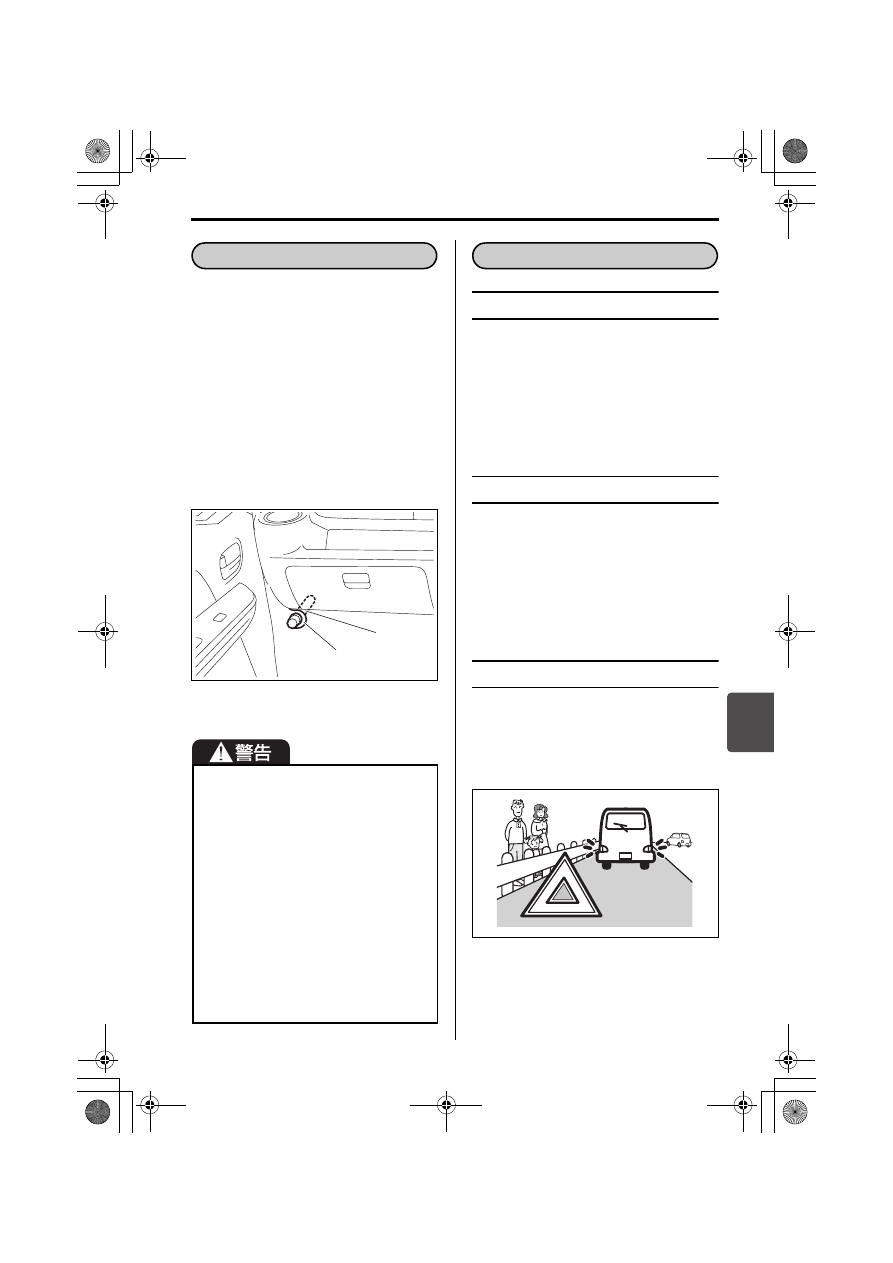

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。



点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。



使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。



発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

64P70350

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板（別売り）を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
（別売り）や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) ホルダー

(2) 発炎筒



お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。



必ずホルダーに保管してください。



点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。



ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。



トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(1)

(2)

故障したときは

000-取扱説明書.book  35 ページ  ２０１７年６月２０日　火曜日　午前９時５８分

7

万一のとき/そのほか

7-36

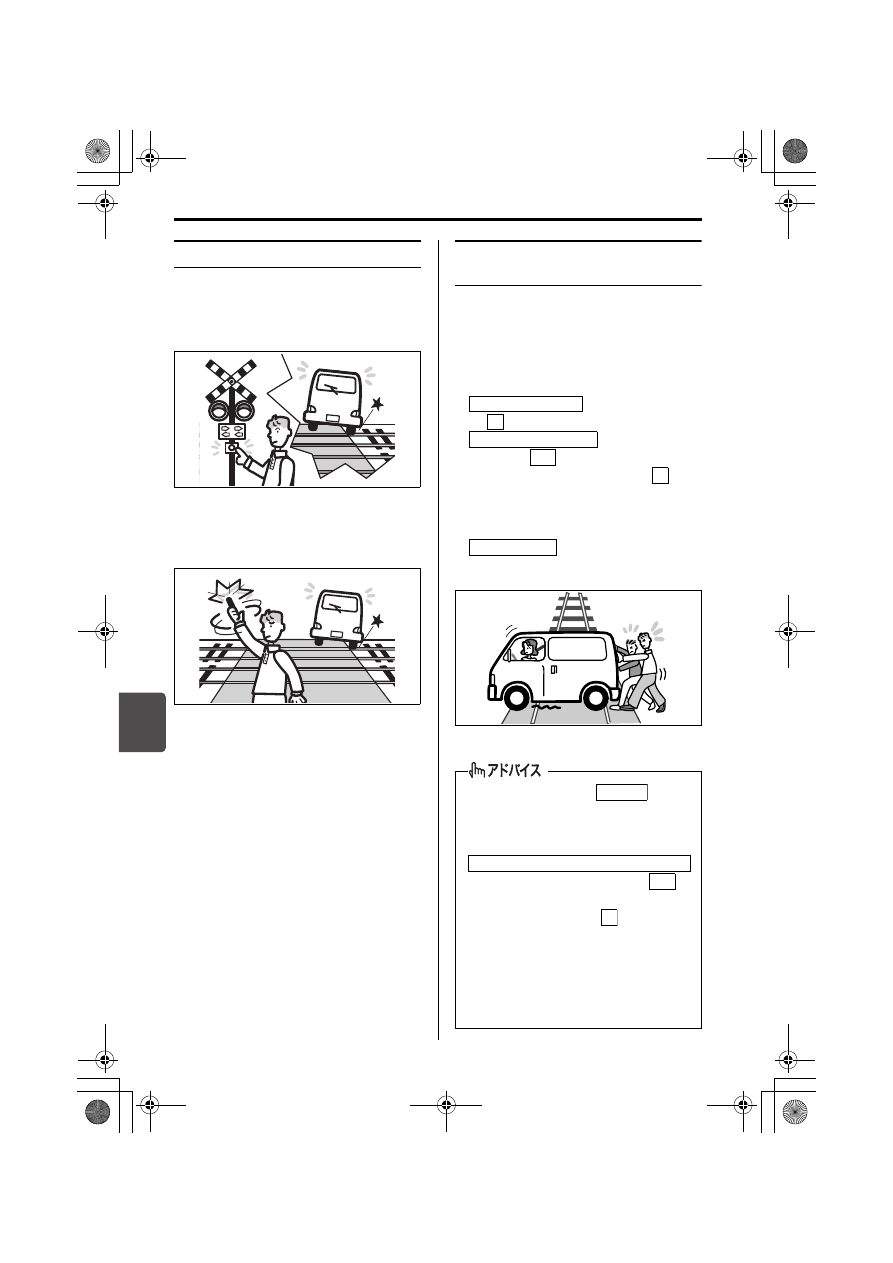

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、次のようにします。



  はセレクトレバー

を

 に入れます。



  は エ ン ジ ン ス

イッチを

 の位置でブレーキを踏

んでから、セレクトレバーを

 に入

れます。また、メーター内のセレクト
レバー位置表示が N になっていること
を確認します。



  はチェンジレバーを N

（ニュートラル）に入れます。

68H70430



エンジンスイッチを

 の位置

で保持してスターターをまわすこと
により、車を動かすことはできませ
ん。



の場合、エンジンスイッチを

 に

してブレーキペダルを踏んだ状態で
もセレクトレバーを

  からほかの

位置へ動かせないときは、4-19ペー
ジ（オートマチック車）または 4-30
ページ（オートギヤシフト車）の手
順でシフトロックを解除してくださ
い。

オートマチック車

N

オートギヤシフト車

ON

N

マニュアル車

START

オートマチック車・オートギヤシフト車

ON

P

000-取扱説明書.book  36 ページ  ２０１７年６月２０日　火曜日　午前９時５８分
