Suzuki Baleno (2017 year). Manual japanese - part 5





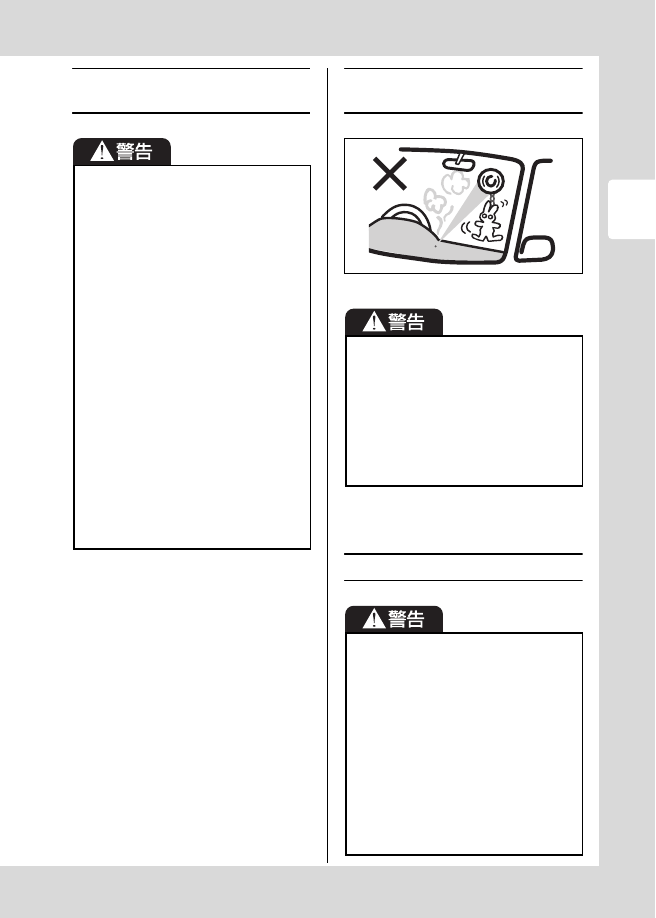

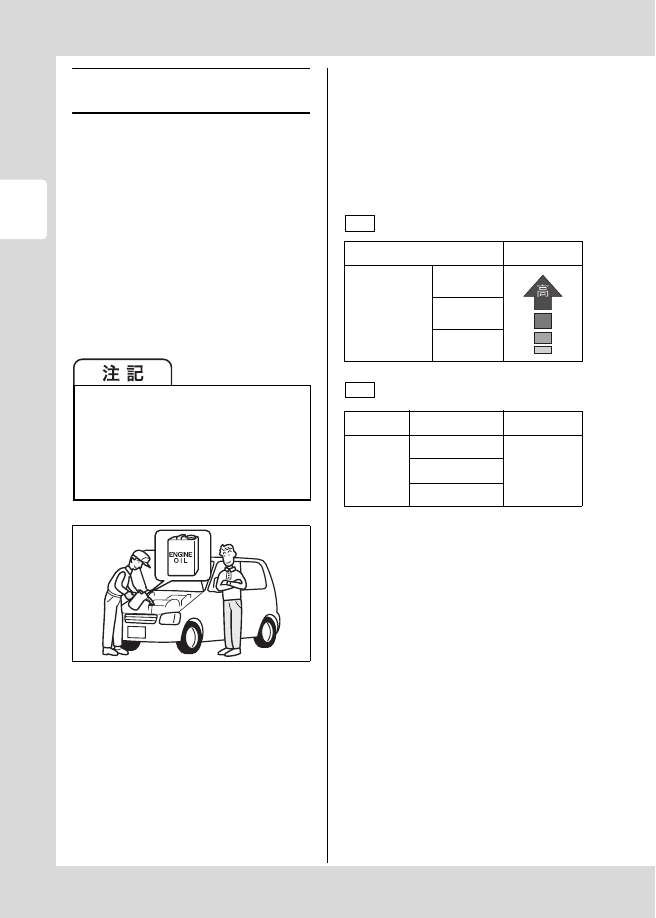

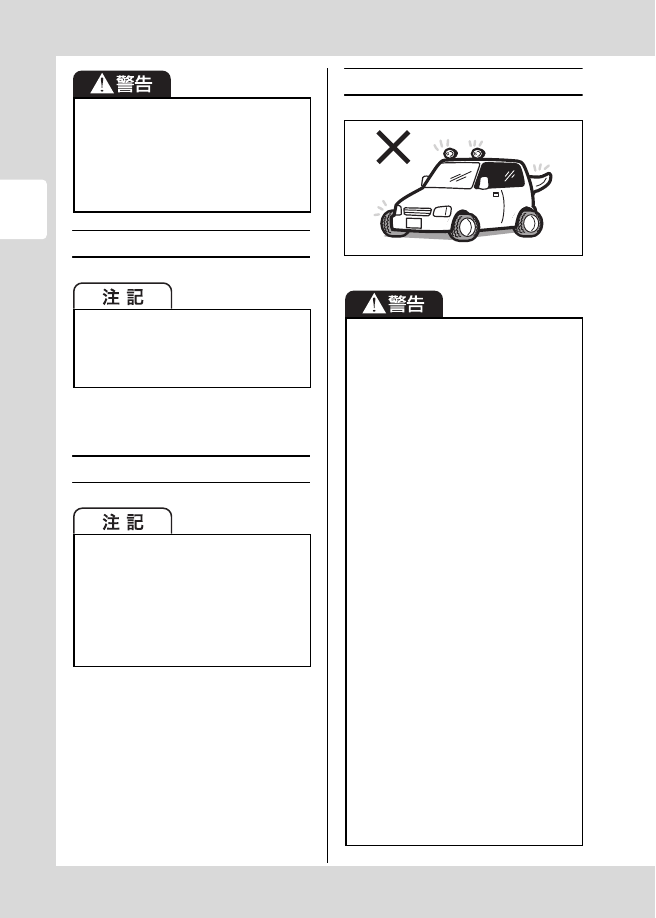

2

必読! 安全なドライブのために

2-28

外装部品に力をかけすぎない

段差などに注意して

不正改造はしない

64L20170

マッチ、タバコの火は確実に消し、
吸いがらを入れた灰皿(別売り)は
完全に閉めてください。

灰皿(別売り)の中に吸いがらをた
めすぎたり、紙など燃えやすいもの
を入れたりしないでください。

スポイラー、リヤバンパー、サイド
スカートなどに強い力をかけないで
ください。破損するおそれがありま
す。

次のような場合は、バンパーまたは
車両下部が破損するおそれがありま
す。十分注意してください。

路肩など段差がある場所への乗り
入れ

わだちやくぼみなどがある道路の
走行

この車を改造しないでください。改
造は、安全、取扱い、性能、または
耐久性に悪影響をあたえる可能性が
あり、法令に違反するおそれがあり
ます。

この車に適さない部品を取り付けた
り、自己流のエンジン調整や配線を
したりしないでください。思いがけ
ない火災や事故を起こしたり、不正
改造になったりすることがありま
す。

無線機、ナビゲーション、オーディ
オ、ETC車載器などの電気製品の取
り付け、取り外しをするときは、ス
ズキ販売店またはスズキ代理店にご
相談ください。また、バッテリー端
子から電気製品の電源をとったり、
アース線を直接つなげたりしないで
ください。電子部品のはたらきをさ
またげたり、火災、故障、バッテリー
あがりなどを起こしたりするおそれ
があります。

ホイール、ホイールナットは指定の
スズキ純正品以外を使用しないでく
ださい。走行中にナットがゆるんで
ホイールが外れるなど、思わぬ事故
につながるおそれがあります。また、
燃費や走行安定性が悪化したり、故
障の原因となったりします。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2

必読! 安全なドライブのために

2-29

部品の取り付け、取り外し、
修理をするときは

アクセサリーの取り付けに
気をつけて

80J069

飲み物などをこぼしたときは

SRSエアバッグ、シートベルトプリ
テンショナーは、その機能に影響を
あたえる部品に手を加えると、思い
がけないときに作動したり、必要な
ときに正常に作動しなかったりする
ことがあります。
次のような場合は、システムに悪影
響をおよぼします。事前にスズキ販
売店またはスズキ代理店にご相談く
ださい。

ハンドルの取り外し、ハンドルま
わりの修理など

インパネまわり、センターコンソー
ル付近の修理および電気配線の修

オーディオ用品などの取り付け

ダッシュボード周辺の板金塗装お
よび修理

前席の交換およびシートまわりの
修理

センターピラーまわりの修理

窓ガラスにアクセサリーを取り付け
ないでください。アクセサリーや吸
盤が視界をさまたげたり、吸盤がレ
ンズのはたらきをして火災を起こし
たりするおそれがあります。また、
SRSエアバッグが作動したときに、
アクセサリーが飛んでけがのおそれ
があります。

車内に水などをかけたり、飲み物な
どをこぼしたりしないでください。
次のような部品が故障したり、火災
の原因になったりするおそれがあり
ます。万一、飲み物などをこぼした
場合は、すみやかにスズキサービス
工場で点検を受けてください。

SRSエアバッグシステム

ナビゲーションまたはオーディオ

スイッチ、配線などの電気部品

セ レ ク ト レ バ ー、シ ー ト ベ ル ト
バックルなどの可動部分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2

必読! 安全なドライブのために

2-30

エンジンオイルを交換すると
きは

■ 定期的に交換する

標準的な使用方法では、エンジンオ
イルは 1 5 , 0 0 0   k m (ターボ車は
10,000 km)ごと、または 12 か月
ごとのどちらか早い方で交換し、エ
ンジンオイルフィルターは 15,000
km(ターボ車は10,000 km)ごと
に交換してください。

厳しい条件(シビアコンディション)
で使用した場合は、標準的な場合よ
り早めの交換が必要です。
→ メンテナンスノート

54M3143

■ エンジンオイルの規格/粘度

使用するエンジンオイルにより燃費な
どの性能は左右されるため、次の表 1、
表 2 をそれぞれみたすオイルを使用し
てください。オイルは、スズキ純正オイ
ルのご使用をおすすめします。
→ 8-1ページ(サービスデータ)

※1 API 規格とは、アメリカ石油協会

が定めた規格でエンジンオイルの
品質グレードを表しています。

※2 ILSAC 規格とは、国際潤滑油標準

化認証委員会が定めた自動車用エ
ンジンオイルの規格で、API 規格
をベースに省燃費・耐久性などの
性能がさらに優れたオイルである
ことを示します。

※3 SAE粘度とは、潤滑油の粘度を定

めた規格です。
左側の数字(Wの付く数字)は低
温時の粘度を意味し、この数字が
小さいほど寒さに強くエンジンの
始動性が良いことを示します。右
側の数字は高温時の粘度を意味
し、この数字が大きいほど熱に強
く、エンジンの保護性能に優れて
います。

交換時期を守ってください。劣化し
たオイルや目詰まりしたフィルター
は、エンジン故障や異音の原因とな
ります。交換については、スズキ販
売店またはスズキ代理店へお申し付
けください。

規格

オイル性能

API(※1)/

ILSAC(※2)

SN/GF-5

SM/GF-4

SL/GF-3

規格

ターボなし車

ターボ車

SAE粘度

(※3)

0W-16

5W-30

0W-20

5W-30

表1

表2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2

必読! 安全なドライブのために

2-31

→ 3-60ページ(エコドライブアシス

ト照明(Aタイプ)  エコドライブア
シスト照明(B タイプ)(タイプ別
装備))

→ 3-82ページ(エコ運転表示機能(A

タイプ))

→ 3-96ページ(エコスコア表示機能

(Bタイプ))

お車のタイプにより異なります。

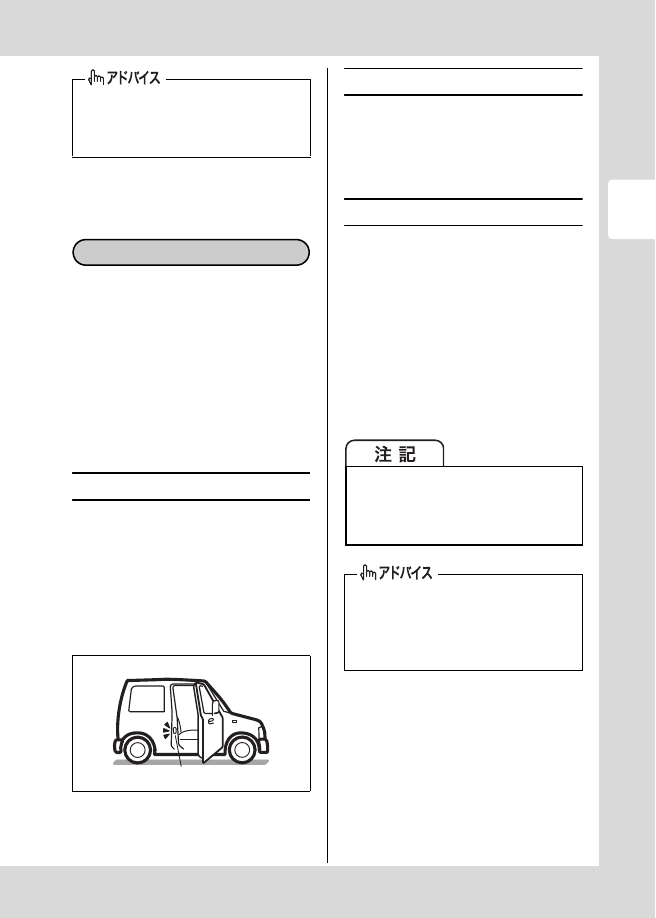

タイヤの空気圧を適正に

タイヤの空気圧が低いとガソリンを
多く消費します。適正な空気圧にし
てください。

この車の指定空気圧は、運転席ドア
の開口部に貼付してある「空気圧ラ
ベル」(1)で確認のうえ、調整して
ください。

64L20010

不要な荷物は積まない

燃費が悪化したりタイヤが早く摩耗し
たりするなど、車に悪影響があります。

暖機運転は適切に

次のような場合は、数十秒から数分程
度の暖機運転を行なってから、走行を
開始してください。

長期間、お車を使用しなかったとき

寒冷地などで極低温(−10 ℃以下を
目安)にあるとき

上 記 以 外 の 場 合 は エ コ ド ラ イ ブ の た
め、エンジンを始動したらすみやかに
走行を開始してください。

0W-16 は 燃費性能に優れたオイル
です。
(ターボなし車)

エコドライブをしましょう

(1)

エンジン始動直後は暖まっていない
ので、空ぶかしや急発進、急加速を
すると、エンジン故障の原因となり
ます。

状況によって異なりますが、一般的
に暖機運転によって、5 分間で 160
mL程度の燃料を消費するといわれて
います。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2

必読! 安全なドライブのために

2-32

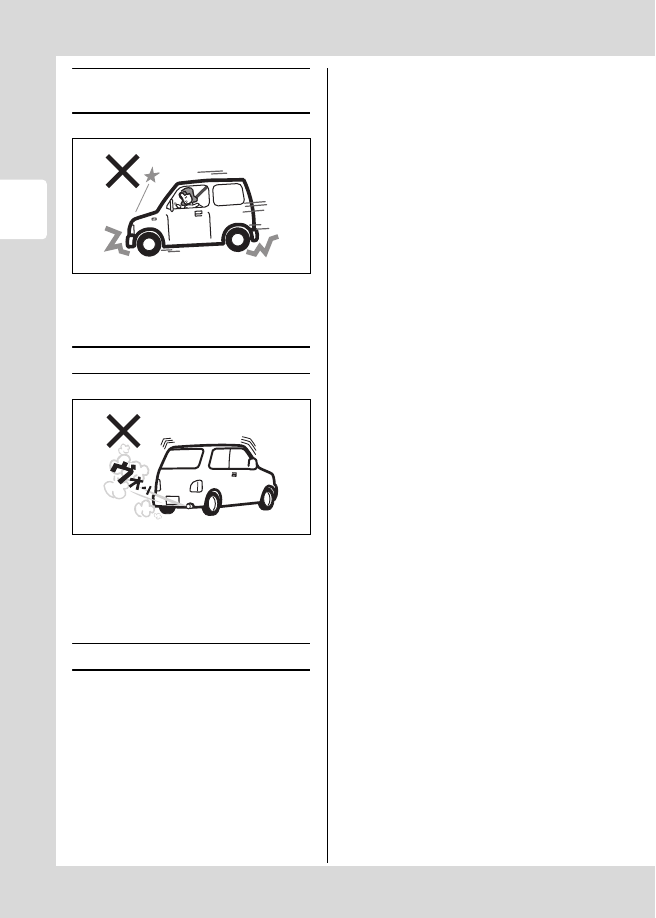

急発進、急加速、急ブレーキ
など「急」のつく運転はしない

80J259

空ぶかしをしない

80J064

燃料を消費するだけで、何の効果もあ
りません。

車速に応じたギヤで走行する

低速ギヤを使って高いエンジン回転で
走行すると燃費が悪くなります。走行
速度に応じた正しいギヤをお使いくだ
さい。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2-33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. 運転する前に

● ドアの開閉

キー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

3-2

ドア ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

3-3

キーレスエントリー ・・・・・・・・・・・・・・・・・・・・・・・・・

3-9

携帯リモコン ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-11

● 警報装置

セキュリティアラーム(警報装置) ・・・・・・・・・・・ 3-16

● ウインドーの開閉

パワーウインドー ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-19

● 各部の調節

ルームミラー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-23
ドアミラー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-24
テレスコピック&チルトステアリング ・・・・・・・・・ 3-26

● シートの調節

前席シート ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-26
後席シート ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-30

● シートベルト

シートベルトについて ・・・・・・・・・・・・・・・・・・・・・・・ 3-33
シートベルトの着用のしかた ・・・・・・・・・・・・・・・・・ 3-35
シートベルトの取扱いとお手入れ ・・・・・・・・・・・・・ 3-37
シートベルトプリテンショナー

(前席のみ) ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-38

シートベルトフォースリミッター

(前席のみ) ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-39

お子さま用シートの選択について ・・・・・・・・・・・・・ 3-40
お子さま用シートの

シートベルトによる固定 ・・・・・・・・・・・・・・・・・・ 3-45

ISOFIX対応お子さま用シートの固定 ・・・・・・・・・・ 3-47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3

運転する前に

3-1

● SRSエアバッグ

SRSエアバッグ車を運転するときは ・・・・・・・・・・・ 3-50
SRSエアバッグシステムの取扱い ・・・・・・・・・・・・・ 3-53
SRSエアバッグシステムの作動 ・・・・・・・・・・・・・・・ 3-55
廃棄と廃車 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-58

● メーター

メーターの見かた ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-59
警告灯・表示灯の見かた ・・・・・・・・・・・・・・・・・・・・・ 3-62
マルチインフォメーションディスプレイ
(Aタイプ) ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-76
マルチインフォメーションディスプレイ
(Bタイプ)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-86

● スイッチの使いかた

ライトスイッチ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-106
フォグランプスイッチ ・・・・・・・・・・・・・・・・・・・・・・ 3-108
光軸調整ダイヤル ・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-109
方向指示器スイッチ ・・・・・・・・・・・・・・・・・・・・・・・・ 3-110
非常点滅表示灯スイッチ ・・・・・・・・・・・・・・・・・・・・ 3-111
ワイパー/ウォッシャースイッチ ・・・・・・・・・・・・ 3-111
ホーンスイッチ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3-113
リヤデフォッガースイッチ ・・・・・・・・・・・・・・・・・・ 3-114

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/ドアの開閉

3-2

3

3-60ページ

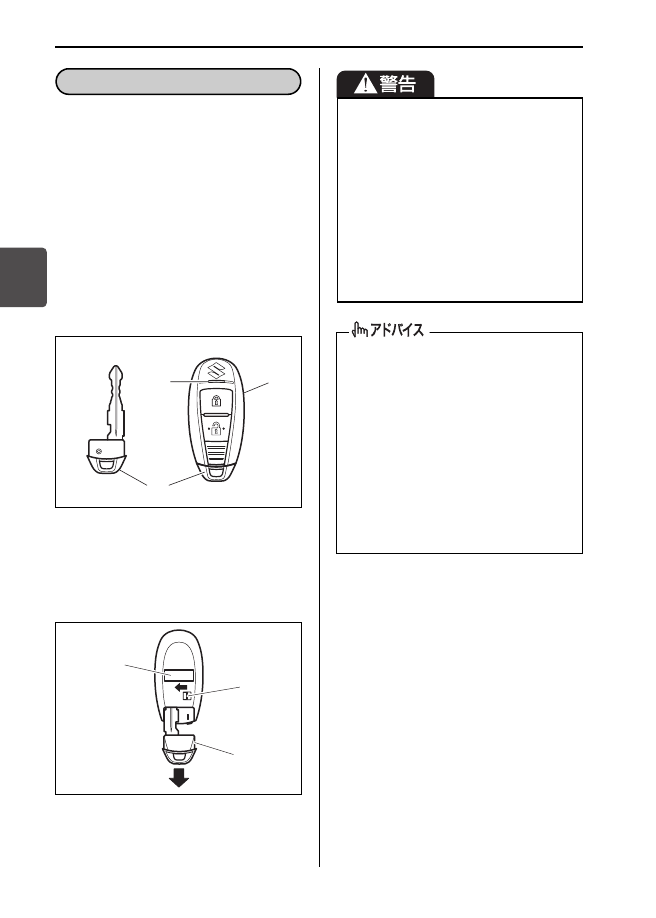

キーはドアの施錠・解錠に使えます
が、エンジンの始動・停止には使えま
せん。エンジンの始動・停止には携帯
リモコンをご使用ください。
 4-9ページ(エンジンのかけかた)

キーを紛失したり、車内に閉じ込めた
りしないように注意してください。

携帯リモコン(1)が2個、リモコンに
格納可能なキー(2)が2本ついていま
す。
 3-11ページ(携帯リモコン)

68PJ30001

リモコンに格納されているキー(2)
は、ロック解除レバー(4)を

 方向

に引きながら取り出します。

68PJ30002

(3) 作動表示灯

(5) 適合証明マーク

アの開閉

キー

(1)

(3)

(2)

(2)

(5)

(4)

リモコンキーを航空機内へ持ち込む場
合は、機内で操作ボタンを押さないで
ください。また、バッグなどに入れる
ときは、簡単に操作ボタンが押されな
いように収納してください。操作ボタ
ンが押されると、電波が発信され、航
空機の運航に支障をきたすおそれがあ
ります。
※リモコンキーは、航空機内での使用

が制限される電子機器に該当しま
す。

携帯リモコンには、キーを格納してく
ださい。リモコンの電池が消耗してい
るときや故障したときなどに、ドアの
施錠・解錠ができなくなるおそれがあ
ります。

盗難などを防ぐため、キーを紛失した
ときは、すみやかにスズキ販売店また
はスズキ代理店にご相談ください。

キーのご購入については、スズキ販
売店またはスズキ代理店にご相談く
ださい。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/ドアの開閉

3-3

3

キーナンバープレート

キーナンバープレート(2)には、キー
作成時に必要なキーナンバー(1)が打
刻されています。

80J1008

お客様以外の方にキーナンバーを知
られないよう、キーナンバープレート
は車両以外の場所に、大切に保管して
ください。万一、キーを紛失したとき
は、スズキ販売店またはスズキ代理店
にキーナンバーを伝えてご相談くだ
さい。

お車をおゆずりになるときは、次に所
有される方のために、キーナンバープ
レートをお車のキーとともにお渡し
ください。

(1)

(2)

ドアを閉めるときは、シートベルト
や荷物などをはさまないようにして
ください。半ドア状態になって、走行
中にドアが開くおそれがあります。

エンジンをかけた状態で、バックド
アを開けたままにしないでください。
排気ガスが車内に侵入して、一酸化
炭素中毒のおそれがあります。

火災や盗難などの事故防止のため、車
から離れるときは、エンジンを止め
ドアを施錠してください。

ドアの開閉は、お子さまではなく大
人が行ない、手、足、頭などをはさま
ないように気をつけてください。

ドアを開けるときは、後ろからの車
に注意してください。とくに風が強
い日は注意してください。

バックドアを開けるときは、完全に
開けてください。開けかたが不十分
な場合、思わぬときに閉まって、け
がのおそれがあります。

エンジンがかかっているときは、排
気管の真後ろでバックドアを開閉し
ないでください。やけどなどのおそ
れがあります。

セキュリティアラームのセット状態お
よびドアの開けかたによっては、警報
が作動する場合があります。
→ 3-16ページ(セキュリティアラー

ム (警報装置))

ドア

-------------------------------------------------------------------------------------------------------------------------------------------------------------

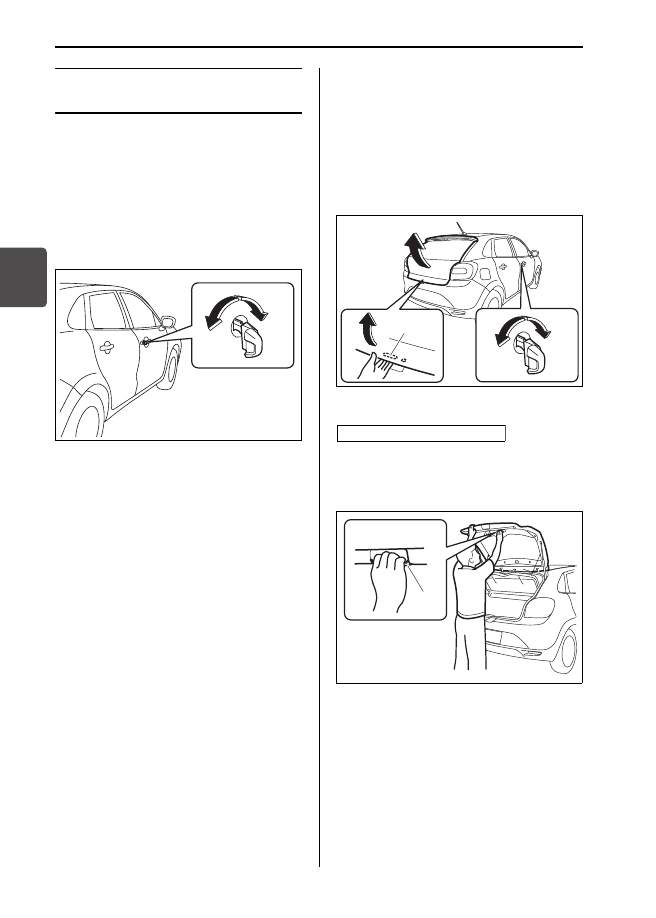

運転する前に/ドアの開閉

3-4

3

キー操作による車外からの
施錠・解錠

→ 3-9ページ(キーレスエントリー)
→ 3-11ページ(携帯リモコン)

■ 運転席ドア

キーを差し込んで車の前方向にまわすと
施錠、後ろ方向にまわすと解錠できます。

68PJ30003

■ バックドア

運転席ドアにキーを差し込んで車の前方
向にまわすと施錠、後ろ方向にまわすと
解錠できます。

バックドアを開けるときは、解錠後、
バックドアオープナースイッチ(1)
を押しながらドアを持ち上げます。

68PJ30004

ドア下面右側の手かけ部(2)を持って
引き下げます。最後はドアを外側から手
で、少し勢いをつけて押し付けます。

68PJ30005

施錠

解錠

(1)

施錠

解錠

バックドアを閉めるときは

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

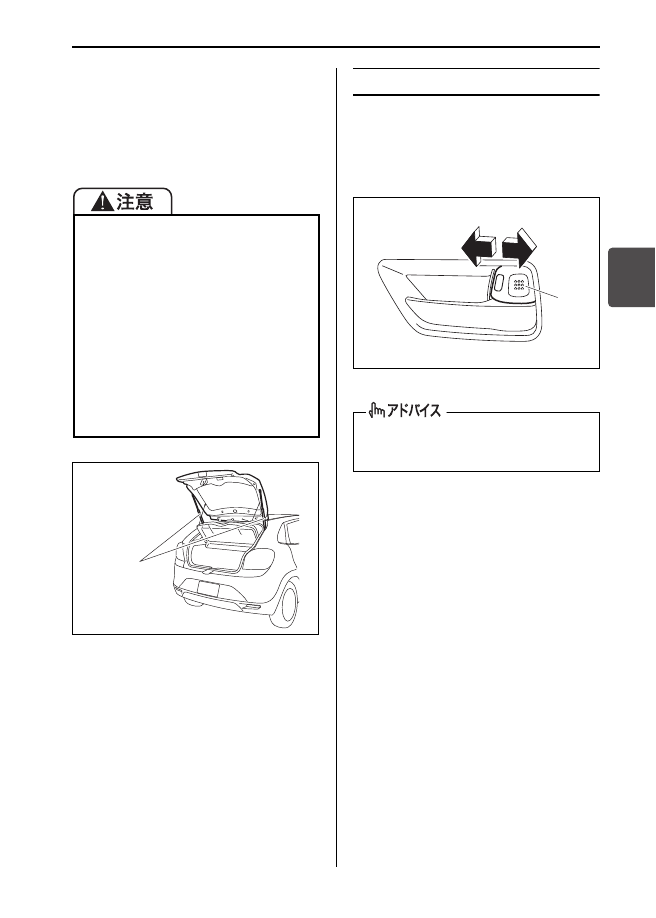

運転する前に/ドアの開閉

3-5

3

バックドアオープナースイッチを押し
たあと、バックドアを少し開けてすぐ
に閉めた場合、完全に閉まらず半ドア
状態になります。もう一度ドアを開け、
しばらくしてから閉め直してくださ
い。

68PJ30006

車内からの施錠・解錠

■ 前席ドア

ドアを閉めてロックレバー(1)を施錠
側にすると施錠、解錠側にすると解錠で
きます。

68PJ30007

バックドアをささえているダンパース
テー(3)の損傷や作動不良を防ぐた
め、次のことをお守りください。ス
テーが円滑に動かなくなったり、バッ
クドアを開けたときに、保持できなく
なったりするおそれがあります。

ステーのロッド部(ドア開閉時に摺
動する棒部分)に傷をつけたり、泥
やビニール片、テープなどの異物を
付着させたりしないでください。

ステーに手をかけたり、ものをかけ
たりしないでください。

(3)

解錠時、ロックレバーの赤い表示が見
えます。目安としてください。

(1)

施錠

解錠

-------------------------------------------------------------------------------------------------------------------------------------------------------------

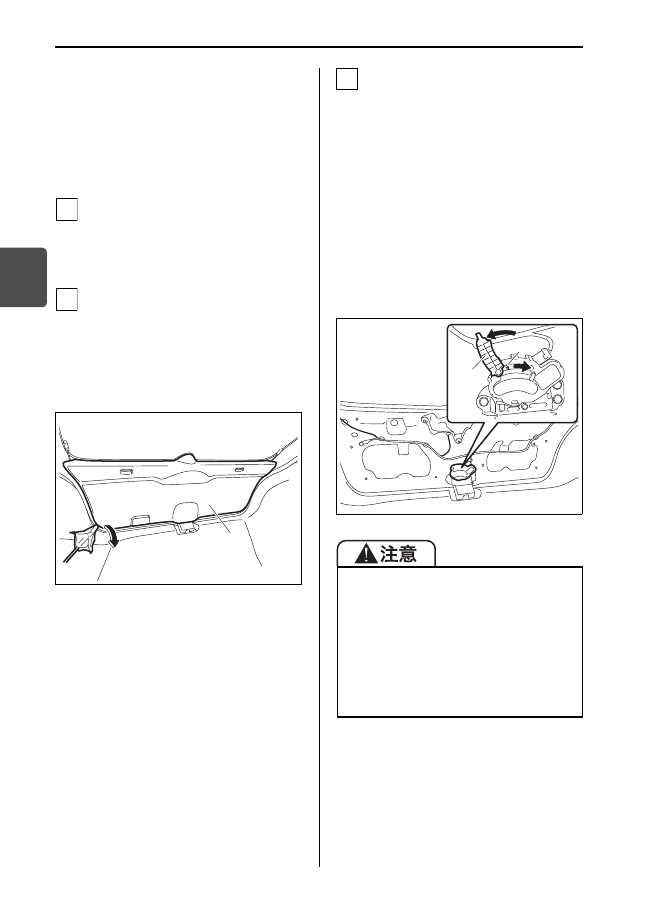

運転する前に/ドアの開閉

3-6

3

■ バックドア

故障や鉛バッテリーあがりなどでバック
ドアが解錠できないときは、スズキサー
ビス工場で点検を受けてください。
緊急を要するときは、次の手順で解錠し
てください。

後席の背もたれを倒すなどして、作
業スペースを確保します。

→ 3-31ページ

(背もたれの倒しかた)

バックドアのトリム(1)を外します。

トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー
(市販品)などを差し込み、指が
入るほどのすきまを開け、すきま
に指を入れて引き外します。

68PJ30096

トリム内側にあるカバー(2)をス
ラ イ ド し て 開 き ま す。そ の 後、エ
マージェンシーレバー(3)を矢印
のとおり、左から右へスライドさせ
ると解錠します。

エマージェンシーレバーを操作す
るときは、マイナスドライバーな
どを使用してください。

解錠後すぐにレバーを離すと、半
ドア状態になります。バックドア
を開けるときは、エマージェン
シーレバーを引き上げたままドア
を押し上げてください。

68PJ30097

1

2

(1)

エマージェンシーレバーを指などで
操作しないでください。けがのおそ
れがあります

バックドアを内側から押し開くとき
は、車の後ろに人がいないことやも
のがないことを確認してください。
バックドアが勢いよく開き、人やも
のに当たるおそれがあります。

3

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

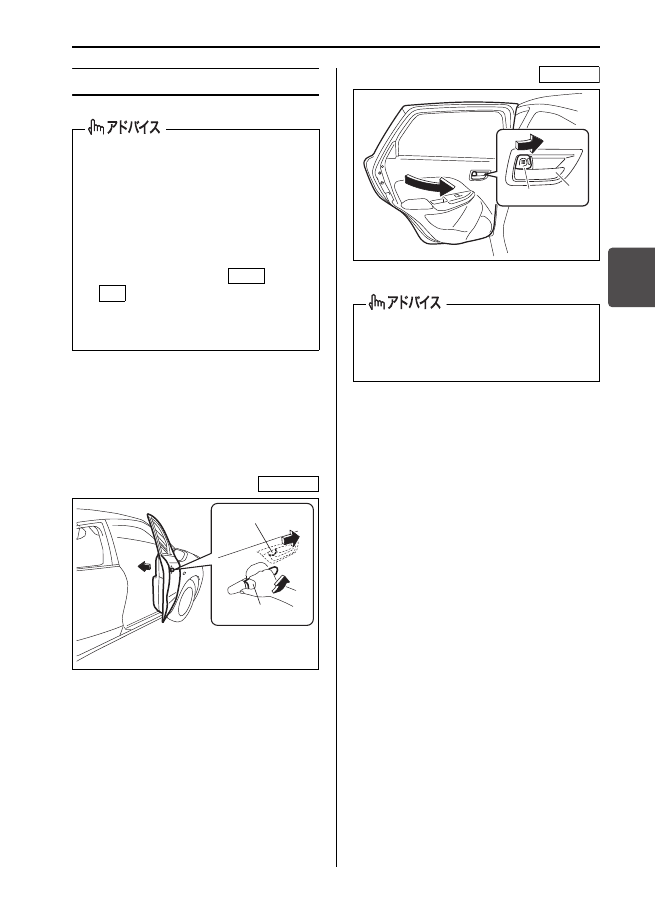

運転する前に/ドアの開閉

3-7

3

キーを使わない施錠

■ 前席ドア、後席ドア

ロックレバー(1)を施錠側(車の前方
向)にして、ドアハンドル(2)を引い
たままドアを閉めると施錠できます。

68PJ30091

68PJ30039

「キーを使わない施錠」をするときは、

キーが手元にあるか確認してくださ
い。キーを閉じ込むおそれがありま
す。

次のような状況では、「キーを使わな
い施錠」ができない場合があります。
・携帯リモコンが車内にある
・エンジンスイッチが

 または

 のとき

→ 3-15 ページ(携帯リモコン閉じ

込み防止機能)

ACC

ON

前席ドア

(1)

(2)

「キーを使わない施錠」は、後席ドア
を閉めるときにドアハンドルを引く必
要がありません。

後席ドア

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

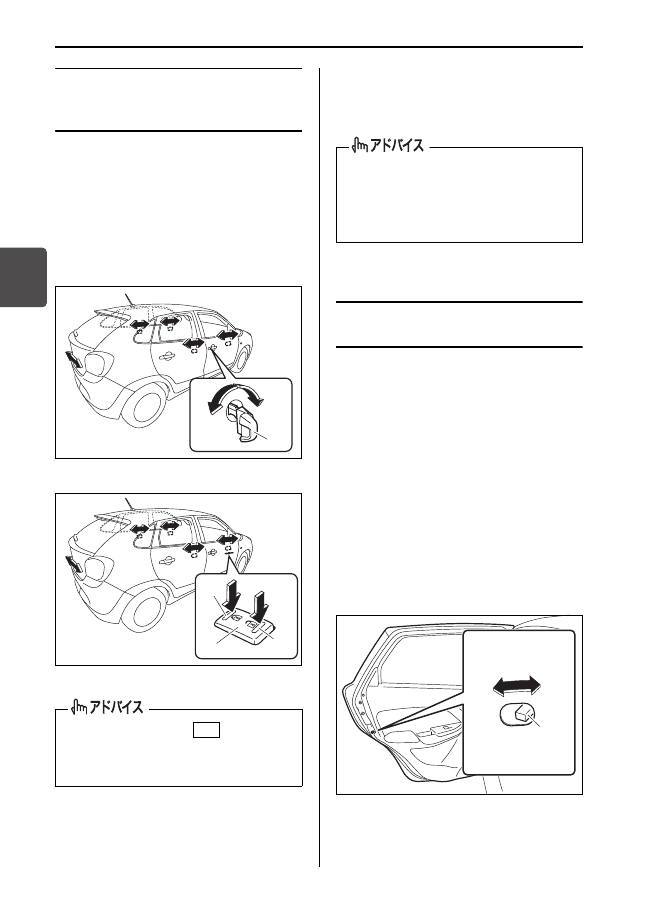

運転する前に/ドアの開閉

3-8

3

キーまたはパワードアロック
スイッチ操作によるパワード
アロック

→ 3-9ページ(キーレスエントリー)
→ 3-11ページ(携帯リモコン)

運転席ドアをキー(1)またはパワード
アロックスイッチ(2)操作で施錠・解錠
すると、助手席/後席/バックドアも同
時に施錠・解錠します。

68PJ30009

68PJ30010

■ ドアロック解除機能

衝突などで強い衝撃を受けた場合、自動
的にすべてのドアロックを解除します。

チャイルドプルーフによる
施錠・解錠

後席ドアのロックレバー位置に関係な
く、車内のドアハンドルで後席ドアが開
かないようにできます。お子さまなどに
よるドア誤開放を防止するために使用し
てください。

後席ドアにあるレバー(1)をLOCK(開
かない)の位置にして、ドアを閉めま
す。車内のドアハンドルで開けること
はできません。

後席ドアのレバー(1)が UNLOCK
(開く)解錠側にあるときは、車内の
ドアハンドルでドアを開けることは可
能です。

68PJ30092

エンジンスイッチが

 のときは、

キー操作で助手席/後席ドアの施錠が
できません。

(1)

施錠

解錠

(2)

施錠

解錠

ON

エアバッグが作動したときでも、ドア
ロックモーターの配線やモーター自体
が損傷した場合は、ドアロック解除機
能が作動しません。

(1) レバー

(1)

UNLOCK

開く

LOCK

開かない

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/ドアの開閉

3-9

3

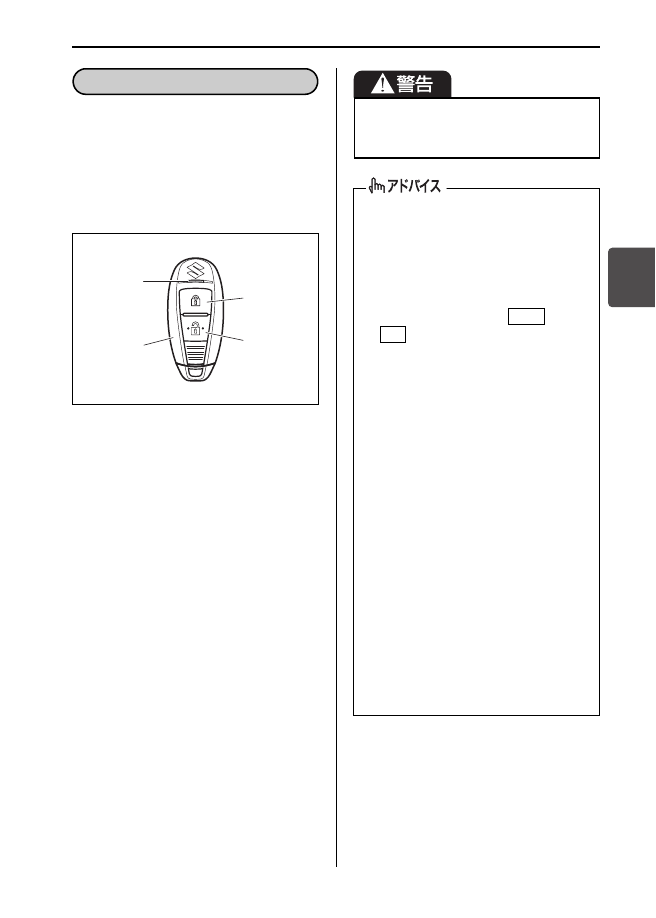

車から約2 m以内の範囲で携帯リモコン
のロックスイッチ・アンロックスイッチ
を押すと、すべてのドアを施錠・解錠で
きます。

施錠したときは、ドアハンドルを引い
て施錠されているか確認してください。

68PJ30012

(1) 携帯リモコン
(2) ロックスイッチ
(3) アンロックスイッチ
(4) 作動表示灯

キーレスエントリー

(4)

(1)

(2)

(3)

火災や盗難などの事故防止のため、車
から離れるときは、エンジンを止めて
ドアを施錠してください。

次のようなときは、キーレスエント
リーが作動しません。
・いずれかのドアが開いていると、施

錠できません。(解錠はできます)
車外ブザーが ピー と約2秒間鳴り
ます。

・エンジンスイッチが

 または

 のとき。

キーレスエントリーの作動距離は、周
囲の影響で変わることがあります。ま
た、強い電波などが発生している場所
では、キーレスエントリーが作動しな
いことがあります。

少しの間でも車から離れるときは、
現金や貴重品を車内に放置しないで
ください。盗難のおそれがあります。

携帯リモコンでドアの施錠・解錠がで
きないときは、キーを使って施錠・解
錠をしてください。

キーレスエントリーが検知範囲内で
作動しないときは、電池の消耗が考
えられます。
→ 6-10ページ

(携帯リモコンの電池交換)

携帯リモコンを必要以上に操作する
と、電池の消耗が早まります。

ACC

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------
