Suzuki MRwagon (2012 year). Manual japanese - part 19

8

サービスデータ

8-3

■ 電球の容量

※側面の方向指示器／非常点滅表示灯、ハイマウントストップランプは、ランプ本体の

交換となります。

■ タイヤ／ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

名　　　称

ワット数（型式）

ヘッドライト

ハロゲン車

60/55W(H4)

ディスチャージ車

上向き

55W(H7)

下向き

35W(D2R)

車幅灯

5W(W5W)

方向指示器／
非常点滅表示灯

前面

21W(PY21W)

側面(※）

フェンダー

5W

ドアミラー

LED

後面

21W(WY21W)

制動灯／尾灯

21W/5W(W21/5W)

後退灯

16W(W16W)

番号灯

5W(W5W)

室内灯

10W

ハイマウントストップランプ（※）

LED

タイヤの種類

タイヤサイズ

空気圧

標準タイヤ

145/80R13 75S

240 kPa（2.4 kgf/cm

2

）

260 kPa（2.6 kgf/cm

2

）

280 kPa（2.8 kgf/cm

2

）

155/65R14 75S

220 kPa（2.2 kgf/cm

2

)

240 kPa（2.4 kgf/cm

2

)

260 kPa（2.6 kgf/cm

2

）

応急用スペアタイヤ（別売り）

T115/70D14

420 kPa（4.2 kgf/cm

2

）

タイヤ

適合ホイール

リムサイズ

インセット

取付ピッチ円直径

（PCD）

145/80R13 75S

13×4.00B

45 mm

100 mm

155/65R14 75S

14×4 1/2J

000- 取扱説明書 .book  3 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

8

サービスデータ

8-4

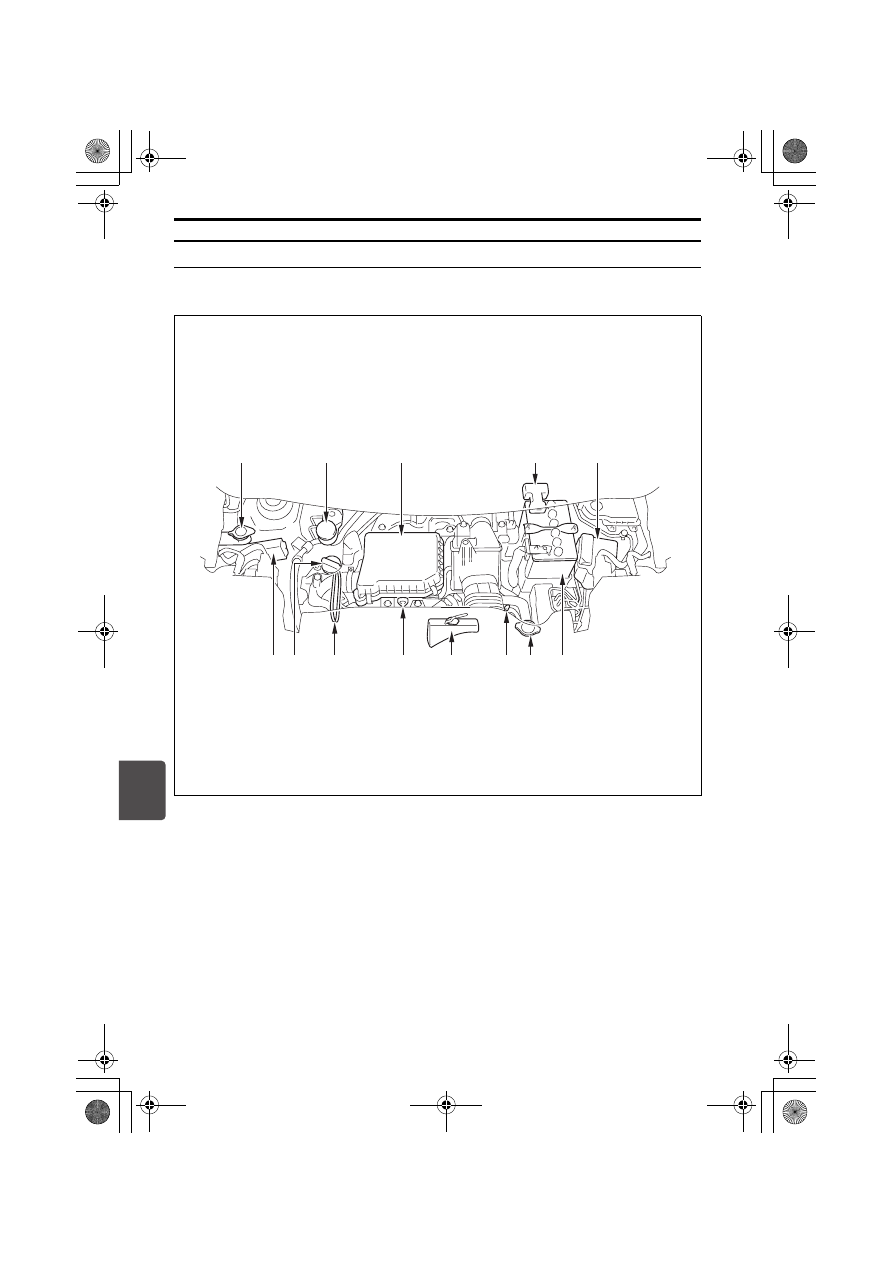

エンジンルームをのぞいて

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

50M1012

太字

は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ

い。

(1) ウォッシャータンク

(8) ファンベルト

(2) ブレーキフルードリザーバータンク

(9) エンジンオイルレベルゲージ

(3) エアクリーナー

(10)冷却水リザーバータンク

(4) メインヒューズボックス

(11)CVTオイルレベルゲージ

(5) リレーボックスNo.1

(12)ラジエーターキャップ

(6) リレーボックスNo.2

(13)バッテリー

(7) エンジンオイルフィラーキャップ

(2)

(1)

(3)

(4)

(5)

(13)

(10)

(12)

(9)

(6)

(11)

(8)

(7)

000- 取扱説明書 .book  4 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

8

サービスデータ

8-5

次の機能は、必ず初期設定してください

こんな機能が設定切替え（カスタマイズ）できます

セキュリティアラーム以外の設定切替えについては、スズキ販売店またはスズキ代理店
にご相談ください。

項目

機能

初期設定が必要なとき

パワーウインドー
→　3-18ページ

はさみ込み防止機能
→　3-21ページ

バッテリー端子やヒューズ（7-28 ペー
ジ

参照）を外すなどしたとき

タイヤ空気圧警報
システム
（タイプ別装備）
→　4-28ページ

タイヤ空気圧の正常な
状態を検知する機能

•

タイヤ空気圧の調整後

•

タイヤ、ホイールの交換後

•

タイヤのローテーション後

•

メーター内のタイヤ空気圧警告灯の点
灯時

項目

機能

初期設定

（工場出荷時）

設定切替え時

キーレスプッシュ
スタートシステム
（タイプ別装備）

キーレスプッシュスタートシス
テムの各発信機の機能
→　2-25ページ

あり

なし

携帯リモコン電池消耗警告灯の
点灯（約15秒間）
→　3-12ページ

あり

なし

携帯リモコン検出範囲外警告ブ
ザーの吹鳴（1回）
→　4-7ページ、4-11ページ

なし

あり

アンサーバック機能
→　3-10ページ

非常点滅表示灯／
室内灯による合図

非常点滅表示灯/

室内灯

室内灯のみ

車外ブザーによる合図
（キーレスプッシュスタートシ
ステム装備車のみ）

あり

なし

セキュリティ
アラーム
→　3-16ページ

セキュリティアラームモード

警報モード

警報なし

モード

エコドライブ
インジケーター
→　3-72ページ

エコドライブインジケーターの
点灯

あり

なし

000- 取扱説明書 .book  5 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-1

4WD車の運転 ･･････････････････ 2-23

ABS（アンチロックブレーキシステム）

警告灯･･････････････････ 3-66

、

4-26

装置･････････････････････････ 4-24

ACC表示灯 ････････････････ 3-71

、

4-4

CDプレーヤー･･････････････････ 5-15
CVT（運転）･････････････････････ 4-18
CVT（セレクトレバー）･･････････ 4-15

EDR（イベントデータレコーダー)

･････････････････････････････ 3-58

ENG A-STOP OFFスイッチ

･････････････････････････････ 4-34

ENG A-STOP警告灯 ･･･････ 3-69

、

4-31

ENG A-STOPシステム

（アイドリングストップシステム）

･････････････････････････････ 4-30

ENG A-STOP表示灯 ･･･････ 3-71

、

4-30

IG ON表示灯 ･･･････････････ 3-71

、

4-5

ISOFIX ････････････････････････ 3-33
ISOFIXアンカー ････････････････ 3-33

R（リバース）ポジション

警告ブザー･･････････････ 2-20

、

4-19

S（スポーツ）モードスイッチ ･････ 4-17
S（スポーツ）モード表示 ････ 3-70

、

4-17

SRSエアバッグ警告灯

･･････････････････ 3-43

、

3-58

、

3-65

SRSエアバッグシステム ････2-21

、

3-51

USBソケット ･･･････････････････ 5-66

アームレスト ･･･････････････････ 5-66
アイドリングストップシステム

（ENG A-STOPシステム）･･････ 4-30

アクセサリーソケット ･･･････････ 5-65
アシストグリップ ･･･････････････ 5-74
アルミホイール

タイヤ交換の準備 ･････････････ 7-15
タイヤチェーン ･･･････････････ 6-13

アンサーバック機能 ･････････････ 3-10
アンテナ ･･･････････････････････ 5-14

イベントデータレコーダー

(EDR) ･･･････････････････････ 3-58

イモビライザ－警告灯 ･･･3-68

、

4-3

、

4-4

イモビライザーシステム ･･････････ 4-3
インパネアンダートレー ･････････ 5-71
インパネアンダーポケット ･･･････ 5-72
インパネトレー ･････････････････ 5-71
インパネボックス ･･･････････････ 5-69
インパネロアポケット ･･･････････ 5-70

ウインドー

ウインドーロックスイッチ ･････ 3-19
後席ウインドー ･･･････････････ 3-20
バックウインドーガラスの

手入れ ･･････････････････････ 6-4

パワーウインドー ･････････････ 3-18
フロントウインドーガラスの

手入れ ･･････････････････････ 6-3

ウェアインジケーター ････････････ 6-5
ウォッシャー液 ･･････････ 6-9

、

8-1

、

8-4

数字

A

C

E

I

R

S

さくいん

さくいん

U

ア

イ

ウ

000- 取扱説明書 .book  1 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-2

ウォッシャースイッチ ･･･････････ 3-76

エアコン、ヒーター

オートエアコン ････････････････ 5-7
吹出し口 ･･････････････････････ 5-2
マニュアルエアコン ････････････ 5-3

エコドライブ ･･･････････････････ 2-28
エコドライブインジケーター ･････ 3-72
エンジンオイル ･･2-27

、

2-28

、

3-67

、

8-1

エンジンが自動再始動しないとき ･ 4-34
エンジンキー ････････････････････ 3-2
エンジン警告灯 ･････････････････ 3-67
エンジンスイッチ ････････････････ 4-2
エンジンスイッチ照明 ････････････ 4-5
エンジンスイッチもどし忘れ

警告ブザー ･･･････････････････ 4-13

エンジンのかけかた ･･････････････ 4-8
エンジンフード（ボンネット）･････ 5-61
エンジンブレーキ ･･･････････････ 2-13
エンジンルームをのぞいて ････････ 8-4
エンジンを止めるときは ･････････ 4-11
エンスト ･･･････････････････････ 7-36

オイル（エンジンオイル）

･･････････････2-27

、

2-28

、

3-67

、

8-1

オーディオ ･････････････････････ 5-14
オートエアコン ･･････････････････ 5-7
オートマチック車

運転 ･････････････････････････ 4-20
セレクトレバー ･･･････････････ 4-15

オートライトシステム ･･･････････ 3-73
オートレベリング警告灯 ･････････ 3-66
オーバーヒート ･････････････････ 7-33
お子さま用シートの

シートベルトによる固定 ･･･････ 3-44

お子さま用シートの

選択について ･････････････････ 3-46

お子さまを乗せるときは ･･････････ 2-5
オドメーター（積算距離計）･･･････ 3-61

カードケース･･･････････････････ 5-70
外気導入･･･････････････････ 5-5

、

5-10

外装のお手入れ･･･････････････････ 6-2
ガソリン（燃料）･････････････ 2-19

、

8-1

可倒式アシストグリップ･････････ 5-74
仮眠するときは･････････････････ 2-16
ガレージジャッキ･･･････････････ 7-18
冠水した場所･･･････････････････ 2-15
寒冷時の取扱い･･･････････････････ 6-9

キー（エンジンキー）･･･････････････ 3-2
キーインターロック･････････････ 4-18
キースイッチ

（エンジンスイッチ）･････････････ 4-2

キーナンバープレート･････････････ 3-4
キー抜き忘れ警告ブザー･････････ 4-12
キーレスエントリー･･･････････････ 3-8
キーレスプッシュスタート

システム･･･････････････････････ 4-4

キックダウン･･････････････ 4-18

、

4-22

キャップホルダー･･･････････････ 5-60
給油･･････････････････ 2-18

、

5-59

、

8-1

空気圧･･･････････････････････････ 8-3
空気圧警告灯･･･････････････････ 3-69
くもり取り（デフロスター）･････････ 5-2
くもり取り（リヤデフォッガー）･･･ 3-78
クリープ現象･･････････････ 2-19

、

4-18

車のお手入れ･････････････････････ 6-2
グローブボックス･･･････････････ 5-69

エ

オ

カ

キ

ク

000- 取扱説明書 .book  2 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-3

警告灯・表示灯の見かた･･････････ 3-63
警告ブザー

R（リバース）ポジション

警告ブザー････････････ 2-20

、

4-19

エンジンスイッチもどし忘れ

警告ブザー･････････････････ 4-13

キー抜き忘れ警告ブザー･･･････ 4-12
警告ブザーが鳴ったときは･･･････1-9
携帯リモコン検出範囲外

警告ブザー･････････････ 4-7

、

4-11

シートベルト警告ブザー･･･････ 3-39
パーキングブレーキ解除忘れ

警告ブザー･････････････････ 4-14

ハンドルロック未作動

警告ブザー･････････････････ 4-13

ライト消し忘れ警告ブザー･････ 3-73
リクエストスイッチ未作動

警告ブザー･････････････････ 3-14

携帯電話･･･････････････････････ 2-12
携帯リモコン･･･････････････････ 3-11
携帯リモコン車外持ち出し警告･････4-7
携帯リモコン電池消耗警告灯

････････････････････････ 3-12

、

3-69

携帯リモコン閉じ込み防止機能･･･ 3-14
警報装置･･･････････････････････ 3-16
けん引･････････････････････････ 7-36

工具･････････････････････････････7-2
光軸調整ダイヤル･･･････････････ 3-74
後席シート･････････････････････ 3-29
航続可能距離･･･････････････････ 3-61
故障したときは･････････････････ 7-35

サービスデータ･･･････････････････8-1
サンバイザー･･･････････････････ 5-62

シートアンダーボックス

（助手席）･････････････････････ 5-67

シートバックポケット ･･･････････ 5-74
シートヒーター（運転席）･････････ 3-27
シートベルト ･･･････････････････ 3-38
シートベルト可変フォース

リミッター ･･･････････････････ 3-43

シートベルト警告灯 ･････････････ 3-64
シートベルト警告ブザー ･････････ 3-39
シートベルトプリテンショナー ･･･ 3-42
事故が起きたときは ･････････････ 7-39
室内灯 ･････････････････････････ 5-64
シフトロック ･･････････････4-16

、

4-23

ジャッキ（収納場所）･･････････････ 7-2
ジャッキアップ

（タイヤチェーン）･････････････ 6-14

ジャッキアップ

（パンクしたとき）･････････････ 7-16

集中ドアロック

（パワードアロック）････････････ 3-7

充電警告灯 ･････････････････････ 3-68
樹脂部品などの手入れ ････････････ 6-4
出発の前に ･･････････････････････ 2-2
ジュニアシート ･････････2-5

、

2-6

、

3-54

瞬間燃費 ･･･････････････････････ 3-61
照明付きバニティーミラー ･･･････ 5-63
初期設定 ････････････････････････ 8-5
ショッピングフック ･････････････ 5-74

水温警告灯 ････････････････3-66

、

7-33

スタック（立ち往生）･････････････ 2-15
ステアリング

オーディオスイッチ ･･･････････ 5-55

スノーブレード ･･････････････････ 6-9
スピードメーター（速度計）･･･････ 3-59
スペアタイヤ （応急用スペアタイヤ）

取扱い ･･･････････････････････ 7-14

スポーツ（S）モードスイッチ･･････ 4-17
スポーツ（S）モード表示･････3-70

、

4-17

ケ

コ

サ

シ

ス

000- 取扱説明書 .book  3 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-4

セキュリティアラーム ･･･････････ 3-16
セキュリティアラーム

インジケーター ･･･････････････ 3-71

設定切替え（カスタマイズ）････････ 8-5
セレクトレバー ･････････････････ 4-15

位置表示 ･････････････････････ 3-69
操作 ･････････････････････････ 4-15
ベゼルの手入れ ････････････････ 6-4

洗車 ････････････････････････････ 6-2
前照灯（ヘッドライト）

･･･････････････････ 3-72

、

7-30

、

8-3

前席アームレスト（ひじ掛け）･････ 5-66
前席シート ･････････････････････ 3-25

走行中の注意 ･･･････････････････ 2-11
速度計（スピードメーター）･･･････ 3-59

ターボ車の運転 ･････････････････ 2-23
タイマーロック機能 ･････････････ 3-10
タイヤ

応急修理したあとは ･･･････････ 7-14
応急修理のしかた ･･････････････ 7-4
空気圧 ････････････････････････ 8-3
空気圧警告灯 ･････････････････ 3-69
空気圧警報システム

リセットスイッチ ･･･････････ 4-29

交換したあとは ･･･････････････ 7-21
交換するときは ････････････････ 6-5
交換の準備 ･･･････････････････ 7-15
チェーン ･････････････････6-13

、

8-3

パンク応急修理セット ･･････････ 7-3
冬用タイヤ ･･･････････････････ 6-11
ホイールサイズ ････････････････ 8-3
ローテーション ････････････････ 6-5
輪止め ･･･････････････････2-16

、

6-9

立ち往生（スタック）･････････････ 2-15
タッチパネルオーディオ ･････････ 5-15
暖機運転 ･･･････････････････････ 2-28

チェーン（タイヤチェーン）･･･ 6-13

、

8-3

チケットホルダー

（サンバイザー）･･･････････････ 5-63

チャイルドシート･････････････････ 2-5
チャイルドシ－ト

固定専用金具･････････････････ 3-33

チャイルドプルーフ･･･････････････ 3-8
駐車するときは･･･････2-16

、

4-23

、

6-12

チルトステアリング･････････････ 3-24

停止表示板･････････････････････ 7-35
低水温表示灯･･･････････････････ 3-70
ディスチャージヘッドライト･ 7-29

、

8-3

デフロスター･････････････････････ 5-2
電球

電球の交換（ランプ類）･････････ 7-29
電球の点検･･･････････････････ 7-29
ワット数（ランプ類）･････････････ 8-3

点検･････････････････････････2-2

、

8-1

電源が切り替わらないときは･･･････ 4-6
電源の切替え･････････････････････ 4-5
電池交換（リモコンキー）･･･････････ 6-6

ドア･････････････････････････････ 3-4
ドアの開閉･･･････････････････････ 3-2
ドアポケット･･･････････････････ 5-73
ドアミラー･････････････････････ 3-22
ドアミラー角度調節スイッチ･････ 3-22
ドアミラー格納スイッチ･････････ 3-23
ドアミラーヒータースイッチ･････ 3-24
ドアロック解除機能･･･････････････ 3-8
凍結防止剤･････････････････ 6-2

、

6-12

凍結路･････････････････････････ 6-11
時計･･･････････････････････････ 5-27
登降坂変速制御･････････････････ 4-18
トランスミッション警告灯･･･････ 3-68
トリップメーター（区間距離計）･･･ 3-61
ドリンクホルダー･･･････････････ 5-72

セ

ソ

タ

チ

テ

ト

000- 取扱説明書 .book  4 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-5

内気循環･･･････････････････ 5-5

、

5-10

内装のお手入れ･･･････････････････6-3
長い荷物を積むとき

（助手席シート）･･･････････････ 3-28

日常点検･････････････････････････2-2

燃費

瞬間燃費･････････････････････ 3-61
平均燃費･････････････････････ 3-61

燃料･･･････････････････････ 2-19

、

8-1

燃料給油口･････････････････････ 5-59
燃料計･････････････････････････ 3-59
燃料残量警告灯･････････････････ 3-65
燃料タンク容量･･･････････････････8-1

パーキングブレーキ

解除忘れ警告ブザー･･･････････ 4-14
寒冷時の取扱い･･･････････････ 6-12
操作･････････････････････････ 4-13
ブレーキ警告灯･･･････････････ 3-64

ハイドロプレーニング現象･･･････ 2-14
ハイマウントストップランプ

･･･････････････････････････････8-3

はさみ込み防止機構･････････････ 3-20
発炎筒･････････････････････････ 7-34
バックアイカメラ･･･････････････ 5-56
バックウインドーガラス

室内側の手入れ･････････････････6-4

バックミラー（ルームミラー）･････ 3-22
バッテリ－･･･････････････････････2-3
バッテリーあがり･･･････････････ 7-21
バッテリーを交換するときは･････ 7-23
バニティーミラー（サンバイザー）･ 5-63
パワーウインドー･･･････････････ 3-18
パワーステアリング警告灯･･･････ 3-67

パワードアロック ････････････････ 3-7
パンク

応急修理のしかた ･･････････････ 7-4
タイヤ交換 ･･･････････････････ 7-15

番号灯 ･････････････････････ 7-33

、

8-3

半ドア警告灯 ･･･････････････････ 3-68
ハンドルロックが

解除できないときは ････････････ 4-3

ハンドルロック未作動警告ブザー

･････････････････････････････ 4-13

ヒーター（エアコン）

オートエアコン ････････････････ 5-7
吹出し口 ･･････････････････････ 5-2
マニュアルエアコン ････････････ 5-3

非常点滅表示灯 ･･････････････････ 8-3
非常点滅表示灯スイッチ ･････････ 3-76
必読！ ･･････････････････････････ 2-2
ヒューズ切れ ･･･････････････････ 7-25
日よけ（サンバイザー）･･･････････ 5-62
ヒルホールドコントロール ･･･････ 4-27
ヒルホールドコントロール

警告灯 ･･･････････････････････ 3-69

ブースターケーブル ･････････････ 7-21
プッシュ表示灯 ･････････････ 3-71

、

4-5

フューエルキャップ ･････････････ 5-60
フューエルリッド ･･･････････････ 5-59
フルフラットシート ･････････････ 3-36
フルホイールキャップ（取付け）･･･ 7-20
フルホイールキャップ（取外し）･･･ 7-16
ブレーキ

ブレーキ液 ････････････････････ 8-1
ブレーキ警告灯 ･･･････････････ 3-64
ブレーキ倍力装置 ･･ 2-13

、

4-11

、

7-38

フロントシート ･････････････････ 3-25
フロントワイパー／

ウォッシャースイッチ ･････････ 3-76

ナ

ニ

ネ

ハ

ヒ

フ

000- 取扱説明書 .book  5 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-6

平均燃費 ･･･････････････････････ 3-61
ペースメーカー ･････････････････ 2-25
ヘッドライト（前照灯）

･･･････････････････ 3-72

、

7-30

、

8-3

ヘッドライト上向き（ハイビ－ム）

表示灯 ･･･････････････････････ 3-70

ヘッドレスト

後席 ･････････････････････････ 3-30
前席 ･････････････････････････ 3-26

ベビーシート ･････････ 2-6

、

3-46

、

3-54

ホイールキャップ（取付け）･･･････ 7-20
ホイールキャップ（取外し）･･･････ 7-16
ホイールサイズ ･･････････････････ 8-3
方向指示器 ･･････････････････････ 8-3
方向指示器スイッチ ･････････････ 3-75
方向指示器表示灯 ･･･････････････ 3-70
ホーンスイッチ ･････････････････ 3-78
ボンネット ･････････････････････ 5-61

マニュアルエアコン ･･････････････ 5-3
万一のとき ･･････････････････････ 7-1

ミラー

ドアミラー ･･･････････････････ 3-22
バニティーミラー ･････････････ 5-63
ルームミラー ･････････････････ 3-22

メーター

警告灯・表示灯の見かた ････････ 3-63
メーターの見かた ･････････････ 3-59

メーターの照明 ･････････････････ 3-62

油圧警告灯･････････････････････ 3-67
雪道を走行するとき･････････････ 6-11

横風が強いときは･･･････････････ 2-14

ライト消し忘れ警告ブザー･･･････ 3-73
ライトスイッチ･････････････････ 3-72
ライト点灯表示灯･･･････････････ 3-70
ラゲッジアンダーボックス･･･････ 5-75
ラジエーターキャップ･･･････ 7-34

、

8-4

ランプ

電球の交換（ランプ類）･････････ 7-29
ハイマウントストップランプ

･････････････････････････････ 8-3

番号灯･････････････････････････ 8-3
非常点滅表示灯･･･････････ 3-76

、

8-3

ヘッドライト･････････････ 3-72

、

8-3

方向指示器･･･････････････ 3-75

、

8-3

リヤコンビネーションランプ･･･ 7-33

リクエストスイッチ･････････････ 3-13
リクエストスイッチ未作動

警告ブザー･･･････････････････ 3-14

リクライニングレバー･･･････････ 3-26
リジッドラック･････････････････ 7-18
リッド付インパネボックス･･･････ 5-68
リバース（R）ポジション警告ブザー

････････････････････････ 2-20

、

4-19

リモコンキーの電池交換･･･････････ 6-6
リヤ（後席）シート･･･････････････ 3-29
リヤコンビネーションランプ

･････････････････････････ 7-33

、

8-3

リヤデフォッガースイッチ･･･････ 3-78
リヤワイパー／ウォッシャースイッチ

･････････････････････････････ 3-77

ヘ

ホ

マ

ミ

メ

ユ

ヨ

ラ

リ

000- 取扱説明書 .book  6 ページ  ２０１３年１２月６日　金曜日　午後３時４２分

9

さくいん

9-7

ルーフアンテナ･････････････････ 5-14
ルームミラー･･･････････････････ 3-22
ルームランプ（室内灯）･･･････････ 5-64

冷却水（ラジエーター液）

オーバーヒート･･･････････････ 7-34
寒冷時の取扱い･････････････････6-9
規定水量･･･････････････････････8-1

ワイパー

寒冷時の取扱い･･････6-9

、

6-10

、

6-12

ワイパースイッチ･････････････ 3-77

ワックス･････････････････････････6-2

ル

レ

ワ

000- 取扱説明書 .book  7 ページ  ２０１３年１２月６日　金曜日　午後３時４２分
