北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

center and pull it toward you, then slightly
lower it to free the stoppers in the catches.

A)

Stopper

1)

Rewind

2)

Tilt up

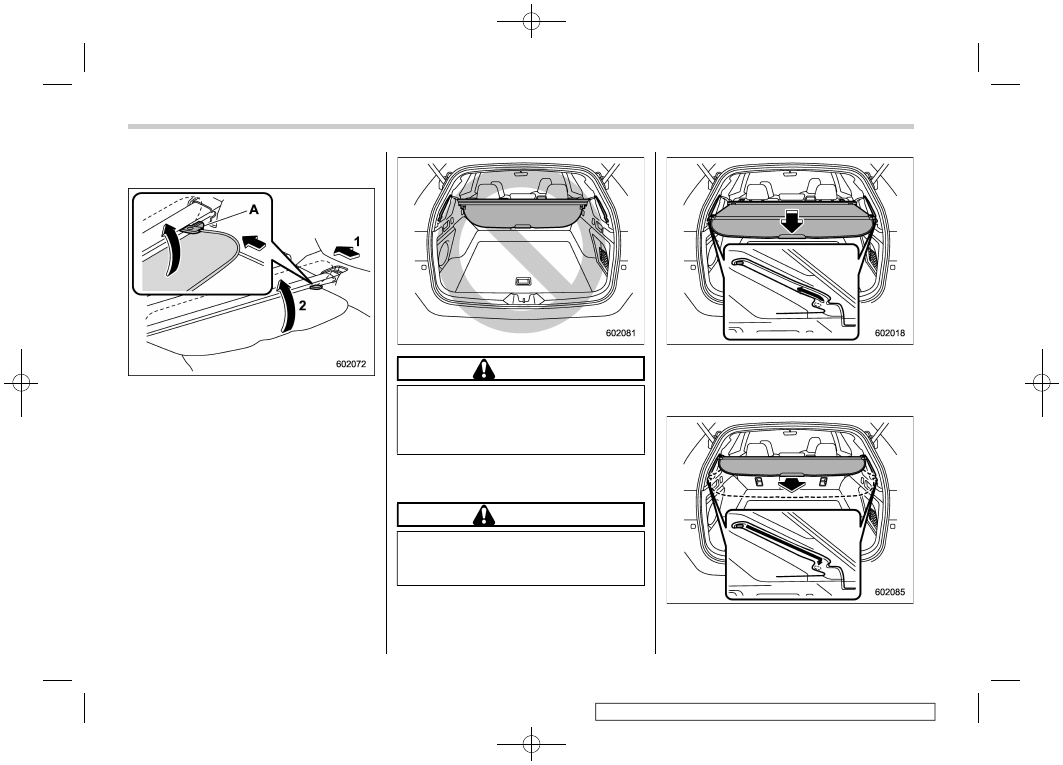

2. Slowly rewind the cover completely.
Then tilt the cover up by the handle to hook
the stoppers.

CAUTION

Do not leave the cover dangling.
Make sure the stoppers are hooked
on to the cover housing. Otherwise
the cover may be torn and damaged.

!

To lift the cover

CAUTION

Do not drive with the cover lifted up.
Doing so could obstruct the rear-
ward view.

1. Push down the handle in the center to
lift the cover up.
The stoppers will slide up the grooves and
stop at the top.

2. To lower the lifted cover, hold the cover
by the handle and pull it back into to the

Lifting Cargo Cover (Outback – If Equipped)

310

(313,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

catches.

&

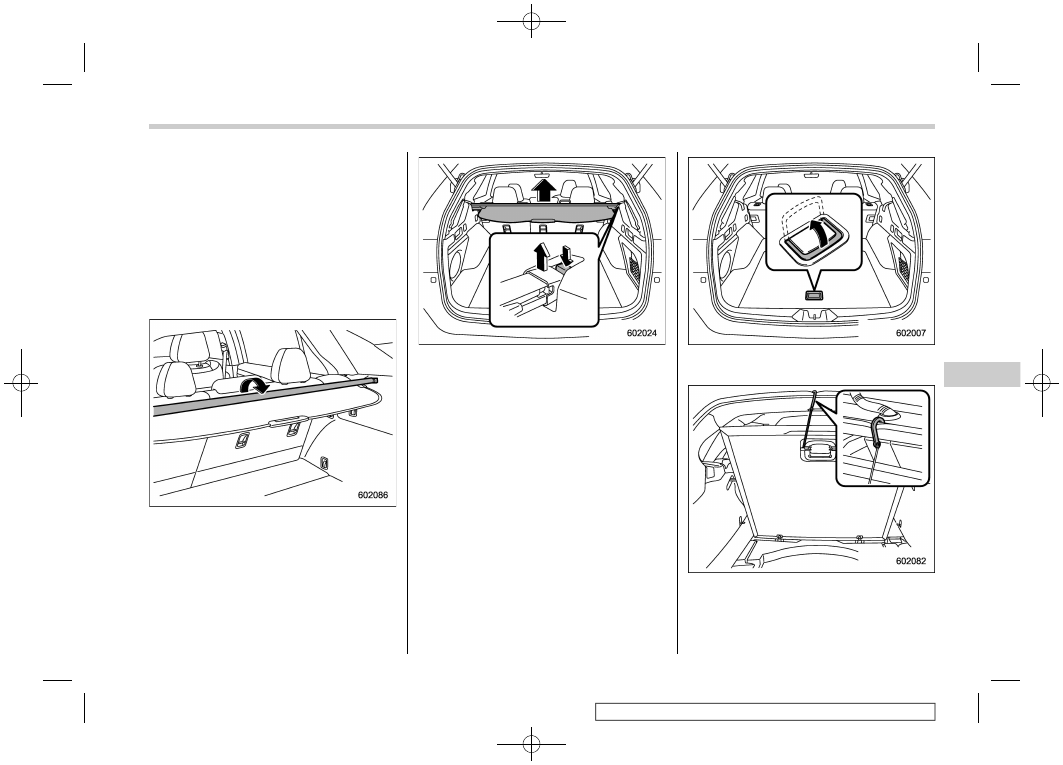

To Remove the Cover Hous-
ing

1. Slowly rewind the cover completely.
Then tilt the cover up by the handle to hook
the stoppers.
2. Push the front cover rod on the right
side against the cargo area trim to shorten
the front cover rod.

3. Remove the front cover and place it on
the cover housing.

4. Hold down the button on the right-hand
cargo area trim and lift up the right-hand
cover housing end.
5. Gently slide the left-hand cover end out
to the right then remove the cover housing.

&

To Stow the Cover

The cover can be stowed in the under-floor
storage.

1. To open the cargo floor lid, pull the
handle up.

2. Use the hook provided on the back to
hang the cargo floor lid open.
The hook can be hanged onto the opening
of the rear gate.

– CONTINUED –

Lifting Cargo Cover (Outback – If Equipped)

311

6

Interior

Equipment

(314,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

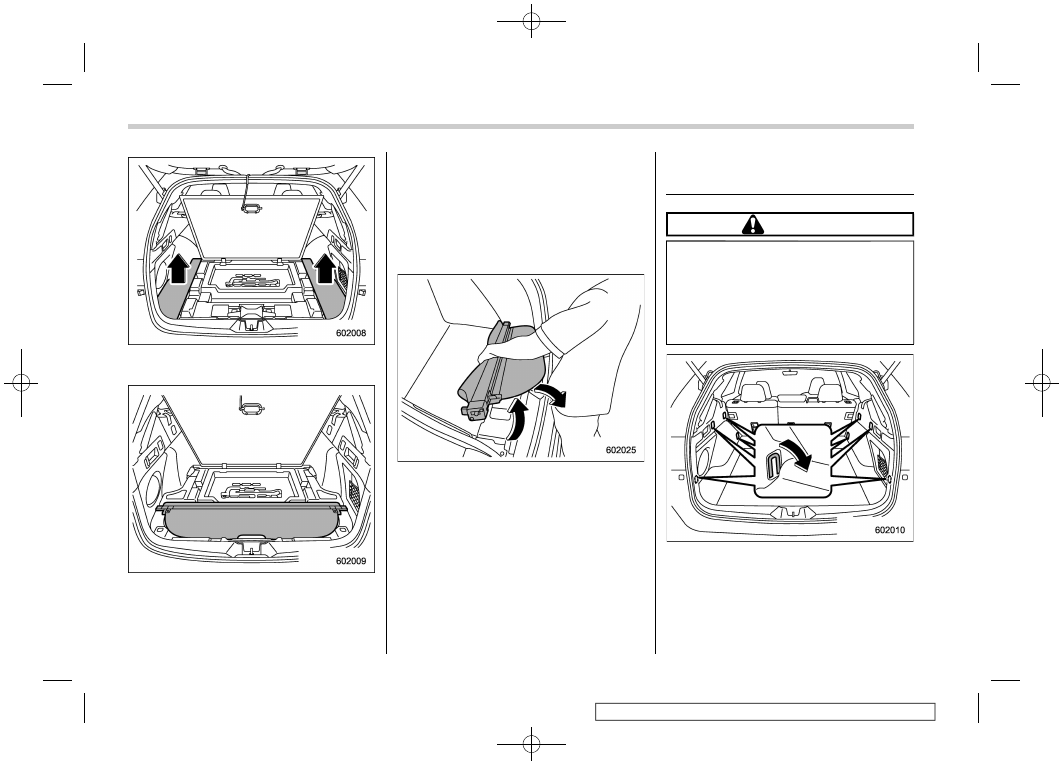

3. Remove the left and right corners of
the cargo floor lid.

4. Stow the cover housing in the cargo
area under-floor storage.

NOTE

To make enough room for the cover
when stowing, first insert the right-
hand side into the ditch on the cargo
area trim.

&

To Take Out the Stowed Cover

1. Raise the cover.
2. Take out the cover housing by lifting it
toward you.

6-13. Convenient Tie-Down
Hooks (Outback)

CAUTION

The convenient tie-down hooks are
designed only for securing light
cargo. Never try to secure cargo that
exceeds the capacity of the hooks.
The maximum load capacity is 110
lbs (50 kg) per hook.

The cargo area is equipped with several
tie-down hooks so that cargo can be
secured with a luggage net or ropes.

Convenient Tie-Down Hooks (Outback)

312

(315,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

When using the tie-down hooks, turn them
down out of the storing recesses. When
not in use, put the hooks up into the storing
recesses.

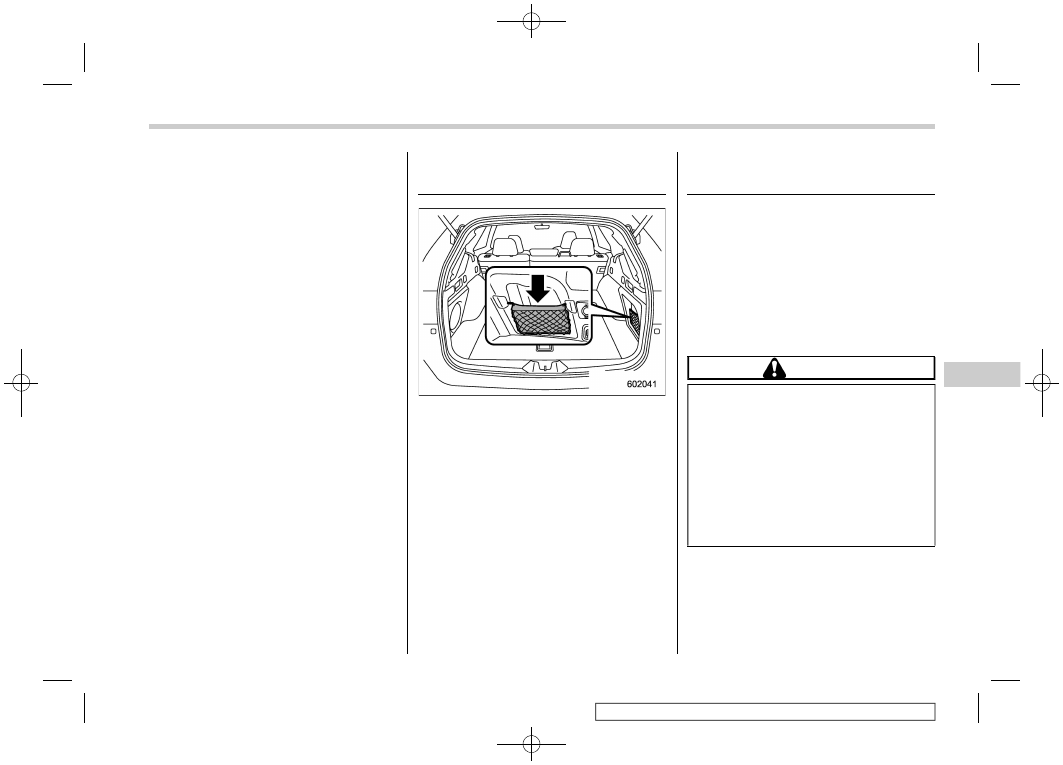

6-14. Adjustable Storage Net
(Outback)

There is an adjustable storage net in the
cargo area. Push the net downward to
expand the cargo area.

6-15. Under-Floor Storage
Compartment

The subfloor storage compartment is
located under the floor of the trunk or
cargo area and can be used to store small
items. To open the lid, pull the tab or
handle up.

NOTE

When storing a flat tire, put the subfloor
storage in the trunk or cargo area.

CAUTION

.

Always keep the lid of the sub-

floor storage compartment
closed while driving to reduce
the risk of injury in the event of
sudden stop or an accident.

.

Do not store spray cans, contain-

ers with flammable or corrosive
liquids or any other dangerous
items in the subfloor storage
compartment.

– CONTINUED –

Adjustable Storage Net (Outback)

313

6

Interior

Equipment

(316,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

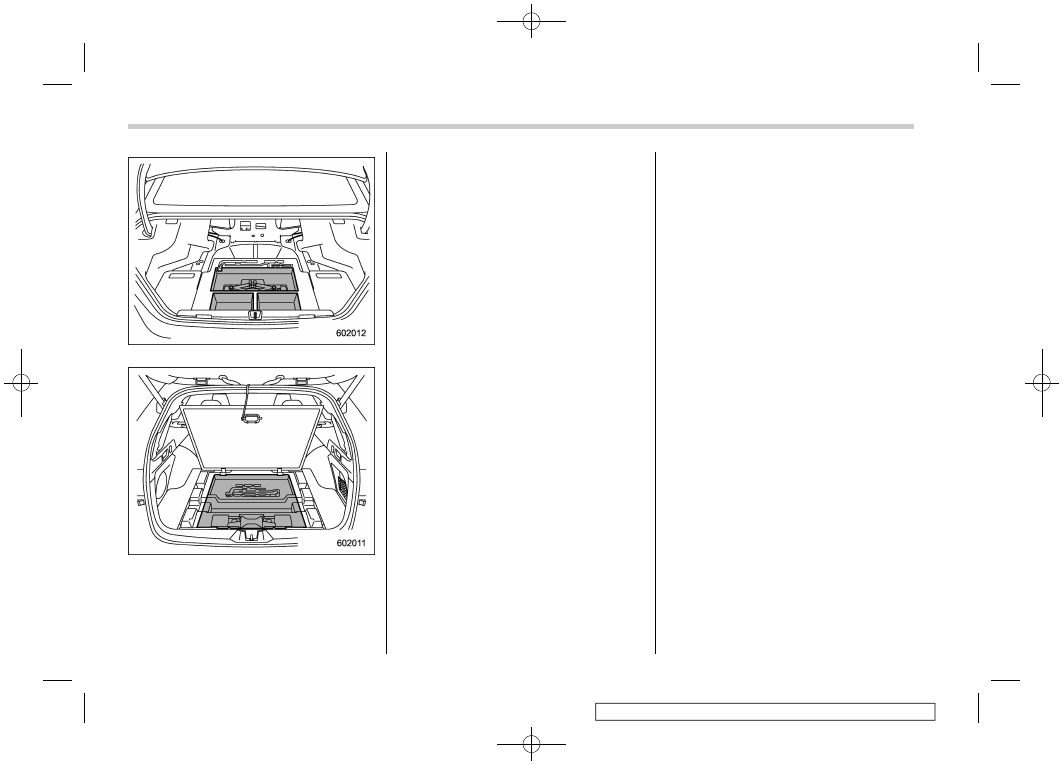

Legacy

Outback

For Outback, hang the hook provided on
the underside of the lid on the rear edge of
the roof to keep the lid open.

NOTE

The lid cannot be hooked while the
Lifting Cargo Cover is being used.
Rewind the cover completely to open
the lid.

Under-Floor Storage Compartment

314

(317,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

7-1. Fuel .................................................................. 317

Fuel Requirements.............................................. 317
Fuel Filler Lid and Cap........................................ 319

7-2. State Emission Testing (U.S. Only) ............... 322
7-3. Preparing to Drive .......................................... 324
7-4. Starting and Stopping the Engine (Models

without Push-Button Ignition Switch) ......... 324

General Precautions When Starting/Stopping

Engine.............................................................. 324

Starting Engine................................................... 325
Stopping the Engine ........................................... 326
Steering Lock ..................................................... 326

7-5. Starting and Stopping Engine (Models with

Push-Button Start System) .......................... 327

Safety Precautions.............................................. 327
Operating Range for Push-Button Start System... 327
Starting Engine................................................... 327
Stopping Engine ................................................. 328
When Access Key Fob Does Not Operate

Properly ........................................................... 329

Steering Lock ..................................................... 329

7-6. Remote Engine Start System (Dealer

Option) ........................................................... 330

Remote Engine Starter Transceiver (Fob) ............ 330
Alternate Operation Method for Models with

“Keyless Access with Push-Button Start
System” ........................................................... 333

Entering the Vehicle While It Is Running via

Remote Start .................................................... 333

Entering the Vehicle Following Remote Engine

Start Shutdown................................................. 334

Pre-heating or Pre-cooling the Interior of the

Vehicle............................................................. 334

Remote Transmitter Program (Remote Engine

Starter Transceiver).......................................... 334

System Maintenance .......................................... 334
Certification for Remote Engine Starter .............. 336

7-7. Continuously Variable Transmission .............336

Select Lever ....................................................... 337
Shift Lock Function............................................ 339
Selection of Manual Mode .................................. 340
Driving Tips ....................................................... 341

7-8. SI-DRIVE (If Equipped) ....................................342

Intelligent (I) Mode ............................................. 342
Sport Sharp (S#) Mode ....................................... 342
SI-DRIVE Switches ............................................. 343

7-9. Power Steering ................................................343
7-10. Braking ...........................................................344

Braking Tips ...................................................... 344
Brake System..................................................... 345
Disc Brake Pad Wear Warning Indicators............ 345

7-11. ABS (Anti-Lock Brake System) ....................346

ABS Self-Check.................................................. 346
ABS Warning Light............................................. 346

7-12. Electronic Brake Force Distribution (EBD)

System ...........................................................346

EBD System Malfunctions .................................. 347

7-13. Vehicle Dynamics Control System...............347

Vehicle Dynamics Control System Monitor.......... 349
To Turn On/Off the Vehicle Dynamics Control

System ............................................................ 349

Starting and Operating

7

Starting

and

Operating

(318,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

7-14. X-MODE (Outback)........................................ 350

To Activate/Deactivate the X-MODE ..................... 351
Hill Descent Control Function ............................. 351

7-15. Tire Pressure Monitoring System (TPMS)

(U.S. Spec. Models) ...................................... 353

TPMS Screen ...................................................... 354

7-16. Parking Your Vehicle .................................... 355

Electronic Parking Brake .................................... 355
Parking Tips ....................................................... 360

7-17. Auto Start Stop System ............................... 361

System Operation ............................................... 361
Displaying the Auto Start Stop System Status..... 365
System Warning ................................................. 365

7-18. Front View Monitor (If Equipped) ................ 366

How to Access the Front View Monitor................ 366
How to Cancel the Front View Monitor ................ 367
Range of Image on Screen.................................. 367
Guiding Line....................................................... 368
Handling of Camera ............................................ 368

7-19. Rear View Camera ........................................ 369

How to Use the Rear View Camera ...................... 370
Viewing Range on the Screen ............................. 371
Help Lines .......................................................... 372

7-20. BSD/RCTA (If Equipped)............................... 374

System Features................................................. 374
System Operation ............................................... 376
BSD/RCTA Approach Indicator Light/Warning

Buzzer .............................................................. 377

BSD/RCTA OFF Indicator.................................... 379
BSD/RCTA Warning Indicator.............................. 380
To Turn On/Off the BSD/RCTA ............................ 380
Certification for the BSD/RCTA ........................... 380
Handling of Radar Sensors................................. 382

7-21. Reverse Automatic Braking System

(If Equipped) ..................................................383

Reverse Automatic Braking System Overview..... 384
Operating Conditions ......................................... 385
Object Detection Warning Function .................... 389
Reverse Automatic Braking Function

Operation......................................................... 390

Canceling the Reverse Automatic Braking

System Operation ............................................ 392

Reverse Automatic Braking System ON/OFF

Setting ............................................................. 392

RAB Warning Indicator ....................................... 393
Handling of the Sonar Sensors........................... 393

7-22. Driver Monitoring System (If Equipped) ......394

User Recognition Function ................................. 398
Inattentive/Drowsy Driving Warning .................... 400
Driver Monitoring System Indicator/Warning ....... 402
Using the Driver Monitoring System ................... 402
Registering and Deleting a User ......................... 404
Registering and Deleting Driver Position

Personalization ................................................ 404

Driver Monitoring System ON/OFF Settings ........ 404
Certification for Driver Monitoring System

U.S.-Spec. Models ............................................ 405

Starting and Operating

(319,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

7-1. Fuel

CAUTION

.

Use of a fuel which is low in

quality or use of an inappropriate
fuel additive may cause damage
to the engine and/or fuel system.

.

Some gas stations, particularly

those in high altitude areas, offer
fuels posted as regular octane
gasoline with an octane rating
below 87AKI (90RON). Use of
those fuels are not recom-
mended.

&

Fuel Requirements

The engine is designed to operate using
unleaded gasoline with an octane rating
of 87 AKI (90 RON) or higher.

!

Fuel octane rating

Using a gasoline with a lower octane rating
can cause persistent and heavy knocking,
which can damage the engine. Do not be
concerned if your vehicle sometimes
knocks lightly when you drive up a hill or
when you accelerate. See your dealer or a
qualified service technician if you use a
fuel with the specified octane rating and

your vehicle knocks heavily or persistently.

!

RON

This octane rating is the Research Octane
Number.

!

AKI

This octane rating is the average of the
Research Octane and Motor Octane num-
bers and is commonly referred to as the
Anti Knock Index (AKI).

!

Unleaded gasoline

The neck of the fuel filler pipe is designed
to accept only an unleaded gasoline filler
nozzle. Under no circumstances should
leaded gasoline be used because it will
damage the emission control system and
may impair driveability and fuel economy.

!

Reformulated gasoline

SUBARU supports the use of reformulated
gasoline when available. Reformulated
gasoline has been blended to burn more
cleanly and reduce vehicle emissions.

!

MMT

Some gasoline contains an octane-enhan-
cing additive called MMT (Methylcyclo-
pentadienyl Manganese Tricarbonyl). If
you use such fuels, your emission control
system performance may deteriorate and
the CHECK ENGINE warning light/mal-
function indicator light may turn on. If this

happens, return to your authorized
SUBARU Dealer for service. If it is
determined that the condition is caused
by the type of fuel used, repairs may not be
covered by your warranty.

!

Gasoline for cleaner air (2.4 L mod-
el)

Your use of gasoline with detergent ad-
ditives will help prevent deposits from
forming in your engine and fuel system.
This helps keep your engine in tune and
your emission control system working
properly, and is a way of doing your part
for cleaner air. If you continuously use a
high quality fuel with the proper detergent
and other additives, you should never
need to add any fuel system cleaning
agents to your fuel tank.

Many gasolines are now blended with
materials called oxygenates. Use of these
fuels can also help keep the air cleaner.
Oxygenated blend fuels, such as ethanol
(ethyl or grain alcohol) may be used in your
vehicle, but should contain no more than
15% ethanol for the proper operation of
your SUBARU.

Do not use any gasoline that contains
more than 15% ethanol, including from any
pump labeled E30, E50 or E85 (which are
only some examples of fuel containing
more than 15% ethanol).

– CONTINUED –

Fuel

317

7

Starting

and

Operating

(320,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

In addition, some gasoline suppliers are
now producing reformulated gasolines,
which are designed to reduce vehicle
emissions. SUBARU approves the use of
reformulated gasoline.

If you are not sure what the fuel contains,
you should ask your service station op-
erators if their gasolines contain deter-
gents and oxygenates and if they have
been reformulated to reduce vehicle emis-
sions.

As additional guidance, only use fuels
suited for your vehicle as explained in the
following description.
.

Fuel should be unleaded and have an

octane rating no lower than that specified
in this manual.
.

Methanol (methyl or wood alcohol) is

sometimes mixed with unleaded gasoline.
Methanol can be used in your vehicle
ONLY if it does not exceed 5% of the fuel
mixture AND if it is accompanied by
sufficient quantities of the proper cosol-
vents and corrosion inhibitors required to
prevent damage to the fuel system. Do not
use fuel containing methanol EXCEPT
under these conditions.
.

If undesirable driveability problems are

experienced and you suspect they may be
fuel related, try a different brand of gaso-
line before seeking service at your

SUBARU dealer.
.

Fuel system damage or driveability

problems which result from the use of
improper fuel are not covered under the
SUBARU Limited Warranty.

!

Gasoline for cleaner air (2.5 L mod-
el)

Your use of gasoline with detergent ad-
ditives will help prevent deposits from
forming in your engine and fuel system.
This helps keep your engine in tune and
your emission control system working
properly, and is a way of doing your part
for cleaner air. If you continuously use a
high quality fuel with the proper detergent
and other additives, you should never
need to add any fuel system cleaning
agents to your fuel tank.

Many gasolines are now blended with
materials called oxygenates. Use of these
fuels can also help keep the air cleaner.
Oxygenated blend fuels, such as ethanol
(ethyl or grain alcohol) may be used in your
vehicle, but should contain no more than
10% ethanol for the proper operation of
your SUBARU.

Do not use any gasoline that contains
more than 10% ethanol, including from any
pump labeled E15, E30, E50 or E85 (which
are only some examples of fuel containing
more than 10% ethanol).

In addition, some gasoline suppliers are
now producing reformulated gasolines,
which are designed to reduce vehicle
emissions. SUBARU approves the use of
reformulated gasoline.

If you are not sure what the fuel contains,
you should ask your service station op-
erators if their gasolines contain deter-
gents and oxygenates and if they have
been reformulated to reduce vehicle emis-
sions.

As additional guidance, only use fuels
suited for your vehicle as explained in the
following.
.

Fuel should be unleaded and have an

octane rating no lower than that specified
in this manual.
.

Methanol (methyl or wood alcohol) is

sometimes mixed with unleaded gasoline.
Methanol can be used in your vehicle
ONLY if it does not exceed 5% of the fuel
mixture AND if it is accompanied by
sufficient quantities of the proper cosol-
vents and corrosion inhibitors required to
prevent damage to the fuel system. Do not
use fuel containing methanol EXCEPT
under these conditions.
.

If undesirable driveability problems are

experienced and you suspect they may be
fuel related, try a different brand of gaso-
line before seeking service at your

Fuel

318

(321,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

SUBARU dealer.
.

Fuel system damage or driveability

problems which result from the use of
improper fuel are not covered under the
SUBARU Limited Warranty.

&

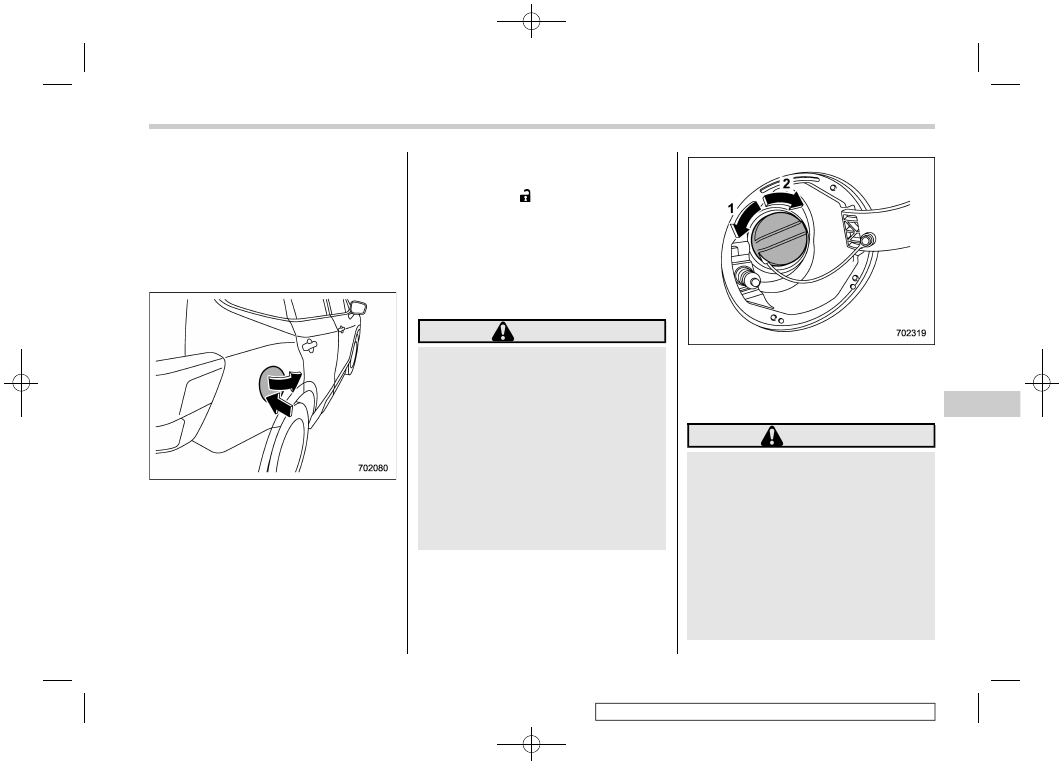

Fuel Filler Lid and Cap

!

Locations of the fuel filler lid

!

Refueling

Only one person should be involved in
refueling. Do not allow others to approach
the area of the vehicle near the fuel filler
pipe while refueling is in progress.
Be sure to observe any other precautions
that are posted at the service station.

1. To unlock the fuel filler lid, perform one
of the operations below.

– Press the “ ” button on the key fob.
– Press the unlock side of the power
door locking switch.
– Turn the ignition switch to “ACC” or
“LOCK”/“OFF”.

2. Push the rear side of the fuel filler lid.
3. The fuel filler lid opens automatically.
Open it further by hand.

WARNING

Before opening the fuel filler cap,
first touch the vehicle body or a
metal portion of the fuel pump or
similar object to discharge any sta-
tic electricity that may be present on
your body. If your body is carrying
an electrostatic charge, there is a
possibility that an electric spark
could ignite the fuel, which could
burn you. To avoid acquiring a new
static electric charge, do not get
back into the vehicle while refueling
is in progress.

1)

Open

2)

Close

4. Remove the fuel filler cap by turning it
slowly counterclockwise.

WARNING

.

Gasoline vapor is highly flam-

mable. Before refueling, always
turn the ignition switch to the
“LOCK”/“OFF” position first and
then close all vehicle doors and
windows. Make sure that there
are no lighted cigarettes, open
flames or electrical sparks in the
adjacent area. Only handle fuel
outdoors. Quickly wipe up any
spilled fuel.

.

When opening the cap, grasp it

– CONTINUED –

Fuel

319

7

Starting

and

Operating

(322,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

firmly and turn it slowly to the left.
Do not remove the cap quickly.
Fuel may be under pressure and
spray out of the fuel filler neck,
especially in hot weather. If you
hear a hissing sound while you
are removing the cap, wait for the
sound to stop and then slowly
open the cap to prevent fuel from
spraying out and creating a fire
hazard.

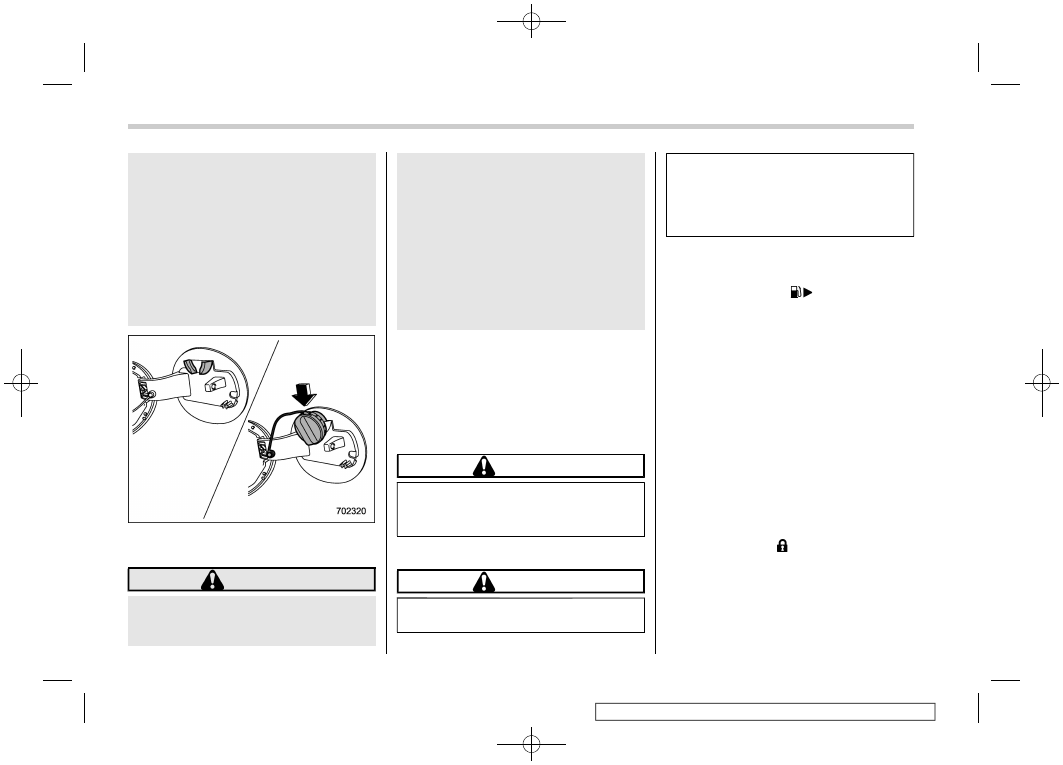

5. Set the fuel filler cap on the cap holder
inside the fuel filler lid.

WARNING

.

When refueling, insert the fuel

nozzle securely into the fuel filler
pipe. If the nozzle is lifted or not

fully inserted, its automatic stop-
ping mechanism may not func-
tion, causing fuel to overflow the
tank and creating a fire hazard.

.

Stop refueling when the auto-

matic stop mechanism on the
fuel nozzle activates. If you con-
tinue to add fuel, temperature
changes or other conditions
may cause fuel to overflow from
the tank and create a fire hazard.

6. Stop filling the tank after the fuel filler
pump automatically stops. Do not add any
more fuel.
7. Put the cap back on and turn it clock-
wise until you hear a clicking noise. Be
certain not to catch the tether under the
cap while tightening.

CAUTION

Make sure that the cap is tightened
until it clicks to prevent fuel spillage
in the event of an accident.

8. Close the fuel filler lid completely.

CAUTION

Do not let fuel spill on the exterior
surfaces of the vehicle. Because fuel

may damage the paint, be sure to
wipe off any spilled fuel quickly.
Paint damage caused by spilled fuel
is not covered under the SUBARU
Limited Warranty.

NOTE

.

You will see the “

” sign in the fuel

gauge. This indicates that the fuel filler
lid is located on the right side of the
vehicle.
.

If the fuel filler cap is not tightened

until it clicks or if the tether is caught
under the cap, the CHECK ENGINE
warning light/malfunction indicator
light may illuminate. Refer to “CHECK
ENGINE Warning Light/Malfunction In-
dicator Light” FP178.
.

To lock the fuel filler lid, perform one

of the operations below. However if
these operations are performed when
the fuel filler lid is open, the fuel filler lid
will not lock when it is subsequently
closed.

– Press the “ ” button on the key
fob.
– Press the lock side of the power
door locking switch.

.

When the doors are locked or un-

locked using the automatic door lock
system, the fuel filler lid will be locked

Fuel

320

(323,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

or unlocked at the same time.

CAUTION

.

Never add any cleaning agents to

the fuel tank. The addition of a
cleaning agent may cause da-
mage to the fuel system.

.

After refueling, turn the cap to the

right until it clicks to ensure that
it is fully tightened. If the cap is
not securely tightened, fuel may
leak out while the vehicle is being
driven or fuel spillage could oc-
cur in the event of an accident,
creating a fire hazard.

.

Do not let fuel spill on the exterior

surfaces of the vehicle. Because
fuel may damage the paint, be
sure to wipe off any spilled fuel
quickly. Paint damage caused by
spilled fuel is not covered under
the SUBARU Limited Warranty.

.

Always use a genuine SUBARU

fuel filler cap. If you use the
wrong cap, it may not fit or have
proper venting and your fuel tank
and emission control system
may be damaged. It could also
lead to fuel spillage and a fire.

.

Immediately put fuel in the tank

whenever the low fuel warning
light illuminates. Engine misfires
as a result of an empty tank could
cause damage to the engine.
Continuing to operate your vehi-
cle at an extremely low fuel level
may result in a reduction of
engine performance.

!

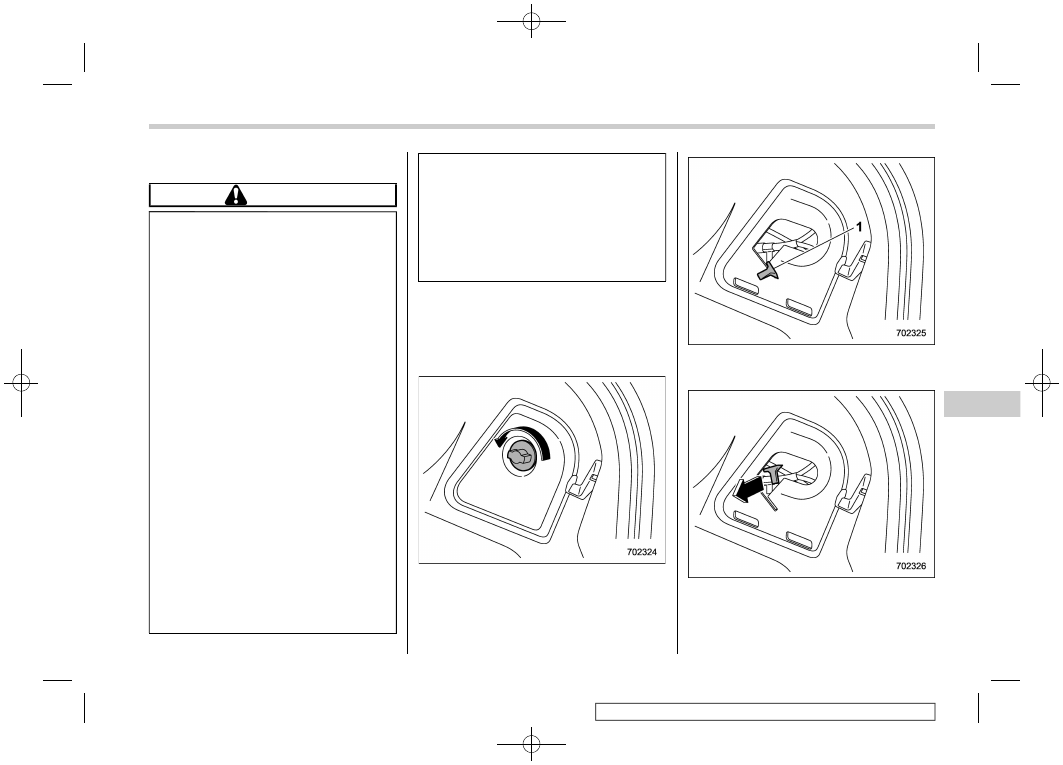

If the fuel filler lid cannot be opened
(Legacy)

If the fuel filler lid cannot be opened due to
a malfunction or a dead battery, it can be
opened from the trunk.

1. Remove the access cover at the right-
side of the trunk trim.

1)

Clip

2. Remove the yellow clip from the trim.

3. Pull the yellow clip to unlock the fuel
filler lid.

– CONTINUED –

Fuel

321

7

Starting

and

Operating

(324,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

!

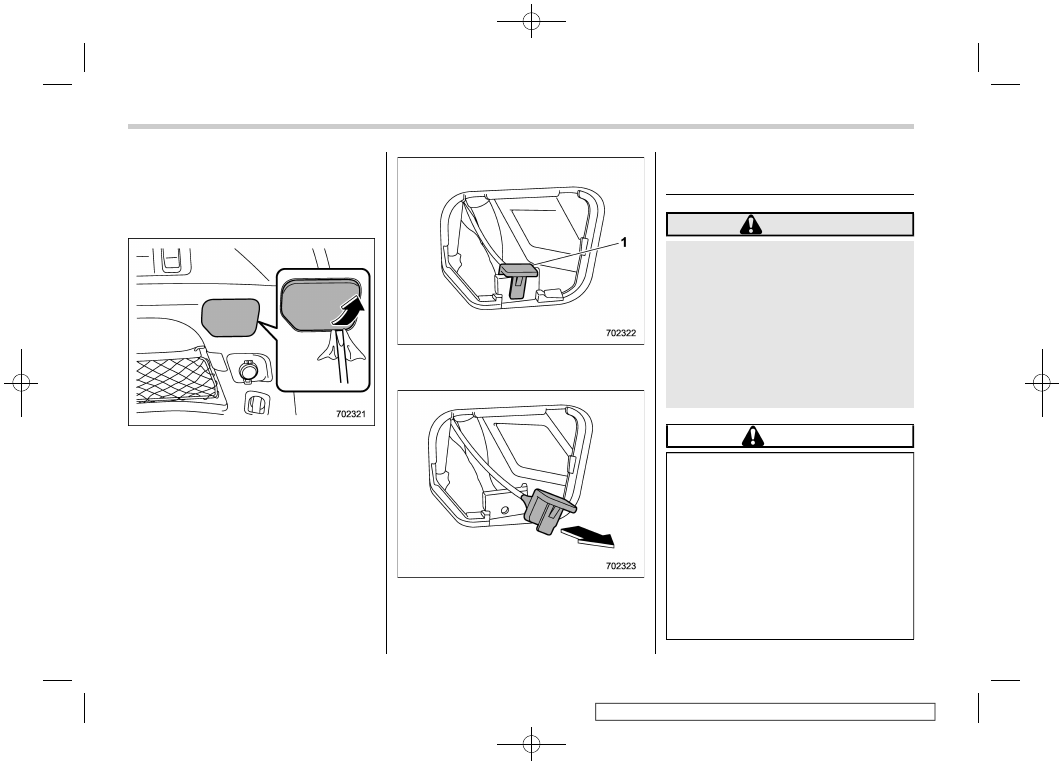

If the fuel filler lid cannot be opened
(Outback)

If the fuel filler lid cannot be opened due to
a malfunction or a dead battery, it can be
opened from the cargo area.

1. Remove the access cover at the right-
side of the cargo area trim using a flat-
head screwdriver.

1)

Clip

2. Remove the yellow clip from the trim.

3. Pull the yellow clip to unlock the fuel
filler lid.

7-2. State Emission Testing
(U.S. Only)

WARNING

Only use a four-wheel dynamometer
when testing an All-Wheel Drive
(AWD) model.

Testing of an AWD model must
NEVER be performed on a single
two-wheel dynamometer. Attempt-
ing to do so will result in uncon-
trolled vehicle movement and may
cause an accident or injuries to
persons nearby.

CAUTION

.

At state inspection time, remem-

ber to tell your inspection or
service station in advance not to
place your SUBARU AWD vehicle
on a two-wheel dynamometer.
Otherwise, serious transmission
damage will result.

.

Resultant vehicle damage due to

improper testing is not covered
under the SUBARU Limited War-
ranty and is the responsibility of
the state inspection program or

State Emission Testing (U.S. Only)

322

(325,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

its contractors or licensees.

California and a number of federal states
have Inspection/Maintenance programs to
inspect your vehicle’s emission control
system. If your vehicle does not pass this
test, some states may deny renewal of
your vehicle’s registration.

Your vehicle is equipped with a computer
that monitors the performance of the
engine’s emission control system. Certi-
fied emission inspectors will inspect the
On-Board Diagnostic (OBDII) system as
part of the state emission inspection
process. The OBDII system is designed
to detect engine and transmission pro-
blems that might cause the vehicle emis-
sions to exceed allowable limits. OBDII
inspections apply to all 1996 model year
and newer passenger cars and trucks.
Over 30 states plus the District of Colum-
bia have implemented emission inspection
of the OBDII system.
.

The inspection of the OBDII system

consists of a visual operational check of
the “CHECK ENGINE” warning light/mal-
function indicator light (MIL) and an ex-
amination of the OBDII system with an
electronic scan tool.
.

A vehicle passes the OBDII system

inspection if proper operation of the
“CHECK ENGINE” warning light is ob-

served, there are no stored diagnostic
trouble codes, and the OBDII readiness
monitors are all complete.
.

A vehicle fails the OBDII inspection if

the “CHECK ENGINE” warning light is not
properly operating (light is illuminated or is
not working due to a burned out bulb) or
there is one or more diagnostic trouble
codes stored in the vehicle’s computer.
.

A state emission inspection may reject

(not pass or fail) a vehicle if the number of
OBDII system readiness monitors “NOT
READY” is greater than one. If the
vehicle’s battery has been recently re-
placed or disconnected, the OBDII system
inspection may indicate that the vehicle is
not ready for the emission test. Under this
condition, the vehicle driver should be
instructed to drive his/her vehicle for a
few days to reset the readiness monitors
and return for an emission re-inspection.
.

Owners of rejected or failing vehicles

should contact their SUBARU Dealer for
service.

Some states still use dynamometers in
their emission inspection program. A
dynamometer is a treadmill or roller-like
testing device that allows your vehicle’s
wheels to turn while the vehicle remains in
one place. Prior to your vehicle being put
on a dynamometer, tell your emission

inspector not to place your SUBARU
AWD vehicle on a two-wheel dynam-
ometer. Otherwise, serious transmis-
sion damage will result.

The U.S. Environmental Protection
Agency (EPA) and states using two-wheel
dynamometers in their emission testing
program have EXEMPTED SUBARU
AWD vehicles from the portion of the
testing program that involves a two-wheel
dynamometer. There are some states that
use four-wheel dynamometers in their
testing program. When properly used, this
equipment should not damage a SUBARU
AWD vehicle.

Under no circumstances should the rear
wheels be jacked off the ground, nor
should the driveshaft be disconnected in
an attempt to bypass AWD for state
emission testing. An AWD vehicle must
be tested using an AWD dynamometer
with all 4 wheels driven and loaded.

State Emission Testing (U.S. Only)

323

7

Starting

and

Operating

(326,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

7-3. Preparing to Drive

You should perform the following checks
and adjustments every day before you
start driving.
1. Check that all windows, mirrors, and
lights are clean and unobstructed.
2. Check the appearance and condition
of the tires. Also check tires for proper
inflation.
3. Look under the vehicle for any sign of
leaks.
4. Check that no small animals enter the
engine compartment.
5. Check that the hood, trunk (Legacy)
and rear gate (Outback) are fully closed.
6. Check the adjustment of the seat.
7. Check the adjustment of the inside and
outside mirrors.
8. Fasten your seatbelt. Check that your
passengers have fastened their seatbelts.
9. Check the operation of the warning
and indicator lights when the ignition
switch is turned to the “ON” position.
10. Check the gauges, indicator and warn-
ing lights after starting the engine.

CAUTION

Trapping small animals in the cool-
ing fan and belts of the engine may
result in a malfunction. Check that
no small animal enters the engine
compartment and under the vehicle
before starting the engine.

NOTE

.

Engine oil, engine coolant, brake

fluid, washer fluid and other fluid levels
should be checked daily, weekly or at
fuel stops.
.

When towing a trailer, refer to “Trai-

ler Hitch (Outback – If Equipped)”
FP427.

7-4. Starting and Stopping
the Engine (Models without
Push-Button Ignition Switch)

&

General Precautions When
Starting/Stopping Engine

WARNING

.

Never start the engine from out-

side the vehicle (except when
using the remote engine start
system). It may result in an acci-
dent.

.

Do not leave the engine running

in locations with poor ventilation,
such as a garage and indoors.
The exhaust gas may enter the
vehicle or indoors, and it may
result in carbon monoxide poi-
soning.

.

Do not start the engine near dry

foliage, paper, or other flammable
substances. The exhaust pipe
and exhaust emissions can cre-
ate a fire hazard at high tempera-
tures.

Preparing to Drive

324

(327,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

CAUTION

.

If the engine is stopped during

driving, the catalyst may over-
heat and burn.

.

When starting the engine, be sure

to sit in the driver’s seat (except
when using the remote engine
start system).

NOTE

.

Avoid racing and rapid acceleration

immediately after the engine has
started.
.

Until the engine is warmed up suffi-

ciently, the engine speed is maintained
high. The engine speed will gradually
drop as the engine warms up.
.

On rare occasions, it may be difficult

to start the engine depending on the
fuel used and the driving condition
(repeated short trips when the engine
is not warmed up sufficiently). In such a
case, it is recommended to switch to a
different brand of fuel.
.

On rare occasions, transient knock-

ing may be heard from the engine when
the accelerator is operated rapidly such
as a rapid start-up and a rapid accel-
eration. This is not a malfunction.

.

The engine starts more easily when

the headlights, air conditioner and rear
window defogger are turned off.

&

Starting Engine

CAUTION

Do not operate the starter motor
continuously for more than 10 sec-
onds. If the engine fails to start after
operating the starter for 5 to 10
seconds, wait for 10 seconds or
more before trying again.

NOTE

.

It may be difficult to start the engine

when the battery has been discon-
nected and reconnected (for mainte-
nance or other purposes). This diffi-
culty is caused by the electronically
controlled throttle’s self-diagnosis
function. To overcome it, keep the
ignition switch in the “ON” position
for approximately 10 seconds before
starting the engine.
.

Do not shift the select lever while the

starter is cranking.

CAUTION

If you restart the engine while the
vehicle is moving, shift the select
lever into the “N” position. Do not
attempt to place the select lever of a
moving vehicle into the “P” position.

1. Apply the parking brake.
2. Turn off unnecessary lights and acces-
sories.
3. Shift the select lever to the “P” or “N”
position (preferably “P” position). The
starter will only operate when the select
lever is at the “P” or “N” position.
4. Turn the ignition switch to the “ON”
position and check the operation of the
warning and indicator lights. Refer to
“Warning and Indicator Lights” FP175.
5. Turn the ignition switch to the “START”
position without depressing the accelera-
tor pedal. Release the key immediately
after the engine has started.
If the engine does not start, perform the
following procedure.

(1) Turn the ignition switch to the
“LOCK” position and wait for at least
10 seconds. After checking that the
parking brake is applied, turn the
ignition switch to the “START” position
while depressing the accelerator pedal

– CONTINUED –

Starting and Stopping the Engine (Models without Push-Button Ignition Switch)

325

7

Starting

and

Operating
