move or install the head restraint.

!

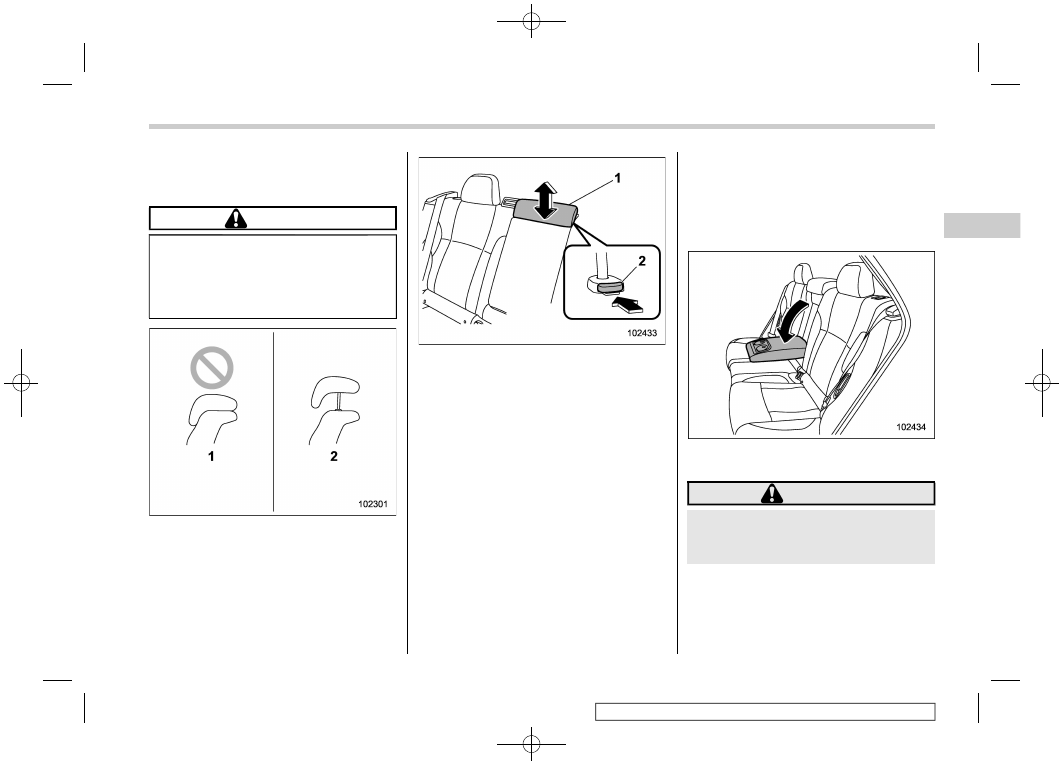

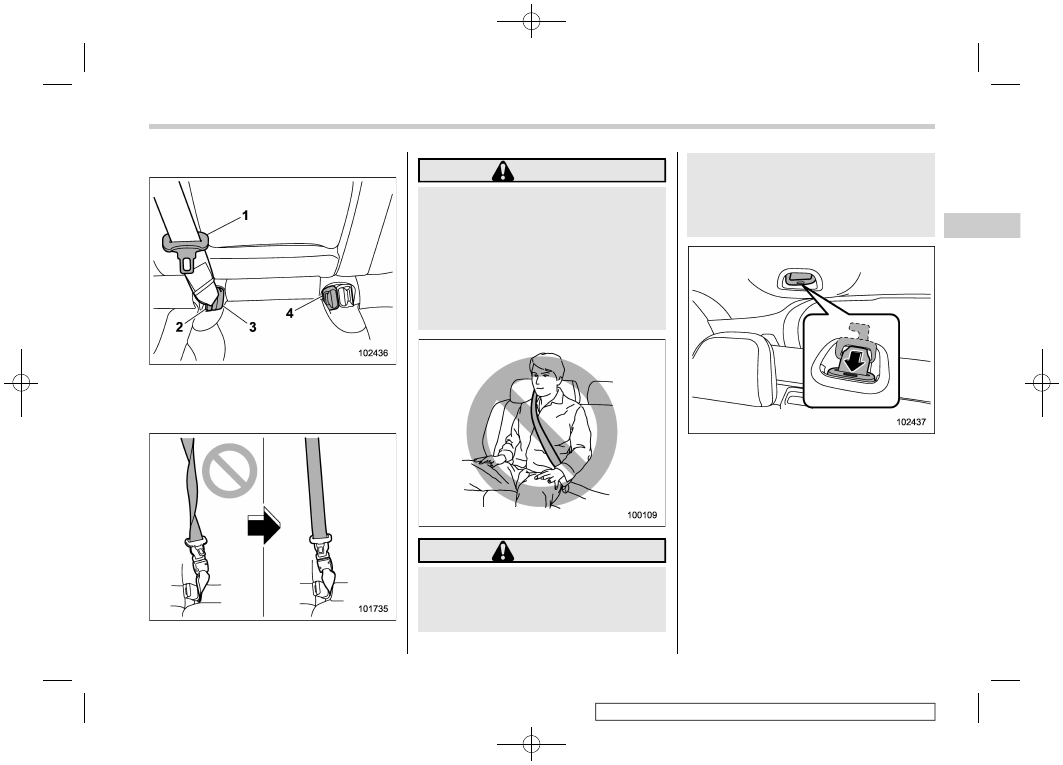

Rear center seating position

CAUTION

The head restraint is not intended to
be used in the retracted position.
Before sitting on the seat, raise the
head restraint to the extended posi-
tion.

1)

When not used (retracted position)

2)

When used (extended position)

1)

Head restraint

2)

Release button

To raise:
Pull the head restraint up.
To lower:
Push the head restraint down while press-
ing the release button on the top of the
seatback.
To remove:
While pressing the release button, pull out
the head restraint.
To install:
Install the head restraint into the holes that
are located on the top of the seatback until
the head restraint locks.

When the rear center seating position is
occupied, raise the head restraint to the

extended position. When the rear center
seating position is not occupied, lower the
head restraint to improve rearward visibi-
lity.

&

Armrest

To lower the armrest, pull on the armrest’s
top edge.

WARNING

To avoid serious injury and vehicle
damage, passengers must never be
allowed to sit on the center armrest.

Rear Seats

45

1

Seat,

Seatbelt

and

SRS

Airbags

(48,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

1-5. Seatbelts

&

Seatbelt Safety Tips

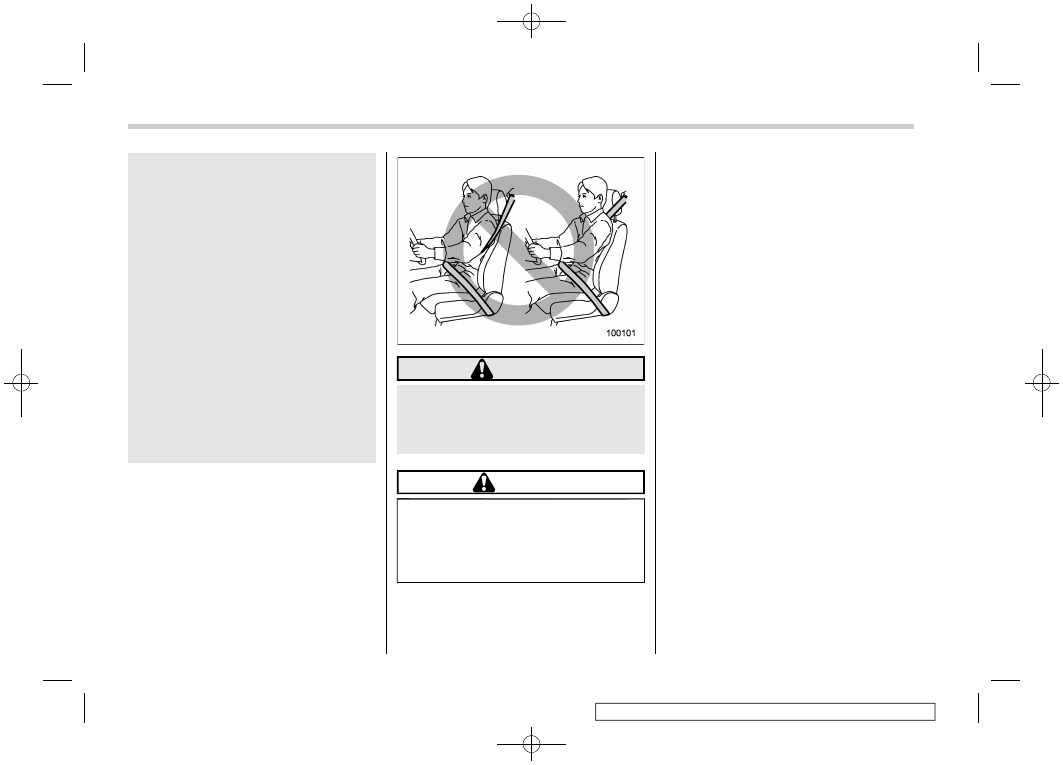

WARNING

.

All persons in the vehicle should

fasten their seatbelts BEFORE
the vehicle starts to move. Other-
wise, the possibility of serious
injury becomes greater in the
event of a sudden stop or acci-
dent.

.

All belts should fit snugly in order

to provide full restraint. Loose
fitting belts are not as effective in
preventing or reducing injury.

.

Each seatbelt is designed to sup-

port only one person. Never use a
single belt for two or more per-
sons – even children. Otherwise,
in an accident, serious injury or
death could result.

.

Replace all seatbelt assemblies

including retractors and attach-
ing hardware worn by occupants
of a vehicle that has been in a
serious accident. The entire as-
sembly should be replaced even
if damage is not obvious.

.

Seat children in the rear seat

properly restrained at all times.
The SRS airbag deploys with
considerable speed and force
and can injure or even kill chil-
dren, especially if they are not
restrained or improperly re-
strained. Because children are
lighter and weaker than adults,
their risk of being injured from
deployment is greater. For that
reason, we strongly recommend
that ALL children (including
those in child restraint systems)
sit in the REAR seat properly
restrained at all times in a child
restraint system or in a seatbelt,
whichever is appropriate for the
child’s height and weight. Secure
ALL types of child restraint sys-
tems in the REAR seats at all
times.

NEVER INSTALL A CHILD RE-
STRAINT SYSTEM IN THE FRONT
SEAT. DOING SO RISKS SER-
IOUS INJURY OR DEATH TO
THE CHILD BY PLACING THE
CHILD’S HEAD TOO CLOSE TO
THE SRS AIRBAG.

According to accident statistics,
children are safer when properly
restrained in the rear seating
positions than in the front seating

positions. For instructions and
precautions concerning the child
restraint system, refer to “Child
Restraint Systems” FP57.

This vehicle is equipped with a crash
sensing and diagnostic module, which will
record the use of the seatbelt by the front
passenger when any of the SRS frontal,
side and curtain airbags deploys.

!

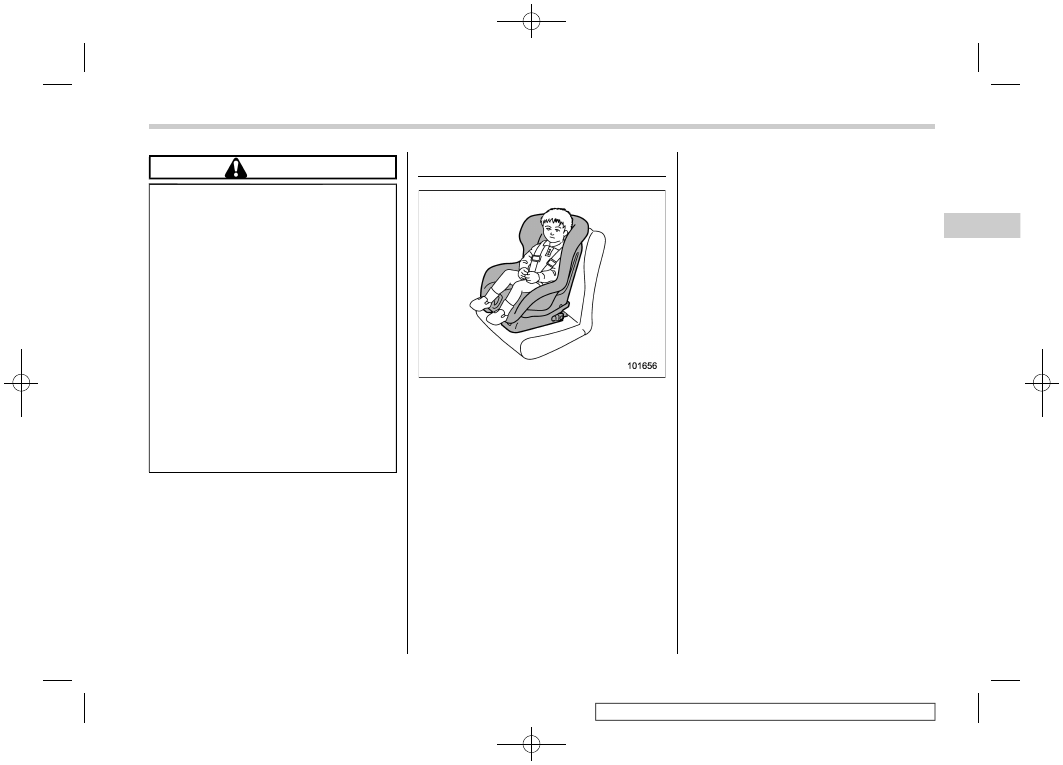

Infants or small children

Use a child restraint system that is suitable
for this vehicle. Refer to “Child Restraint
Systems” FP57.

!

Children

If a child is too big for a child restraint
system, the child should sit in the rear seat
and be restrained using the seatbelts.
According to accident statistics, children
are safer when properly restrained in the
rear seating positions than in the front
seating positions. Never allow a child to
stand up or kneel on the seat.

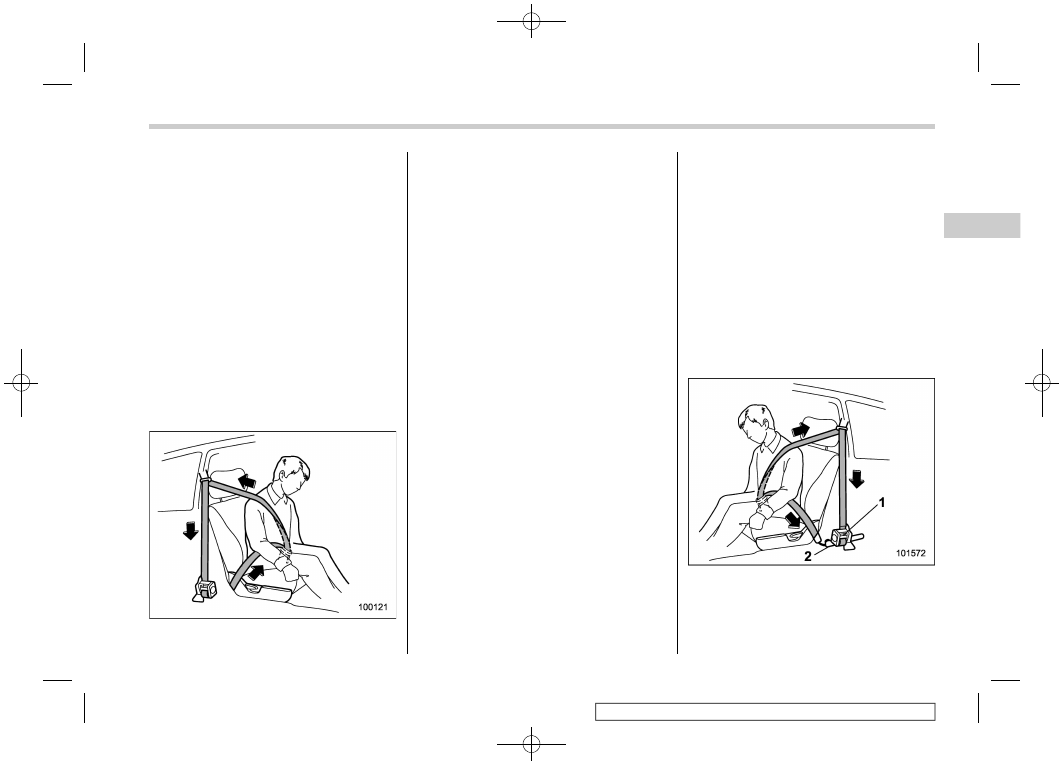

If the shoulder portion of the belt crosses
the face or neck, move the child closer to
the belt buckle to help provide a good
shoulder belt fit. Care must be taken to
securely place the lap belt as low as
possible on the hips and not on the child’s
waist. If the shoulder portion of the belt

Seatbelts

46

(49,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

cannot be properly positioned, a child
restraint system should be used. Never
place the shoulder belt under the child’s
arm or behind the child’s back.

!

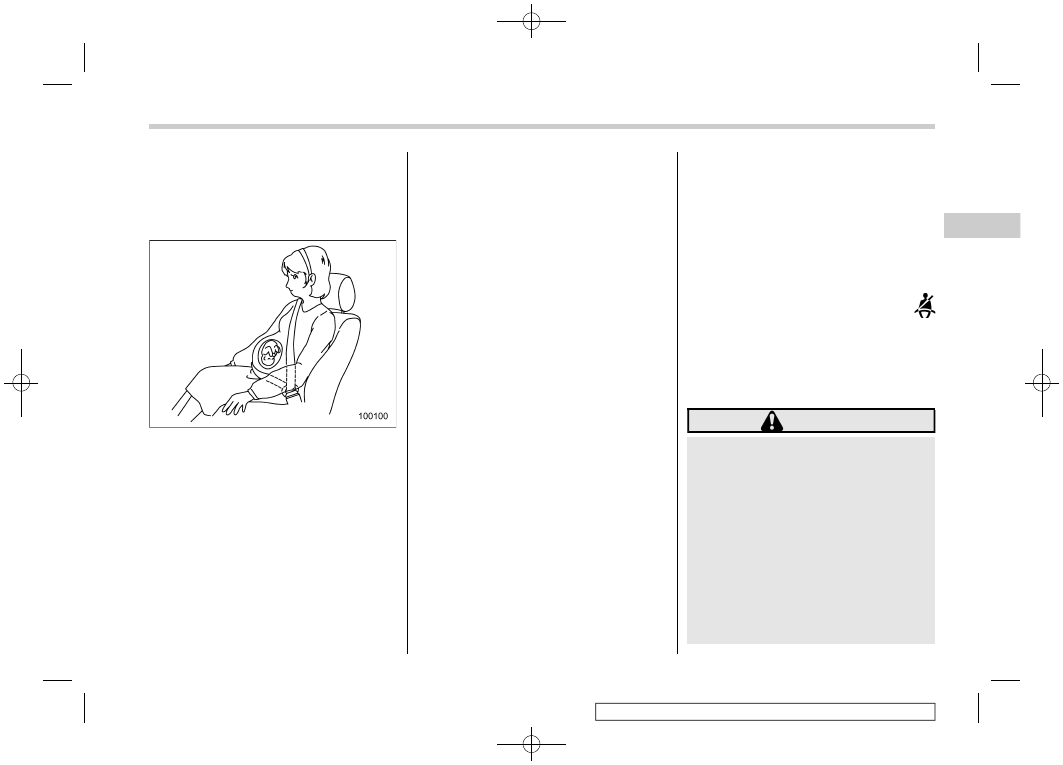

Expectant mothers

Expectant mothers also need to use the
seatbelts. They should consult their doctor
for specific recommendations. The lap belt
should be worn securely and as low as
possible over the hips, not over the waist.

&

Emergency Locking Retrac-
tor (ELR)

The driver’s seatbelt has an Emergency
Locking Retractor (ELR).
The emergency locking retractor allows
normal body movement but the retractor
locks automatically during a sudden stop,

impact or if you pull the belt very quickly
out of the retractor.

&

Automatic Locking Retractor/
Emergency Locking Retrac-
tor (ALR/ELR)

Each passenger’s seatbelt has an Auto-
matic Locking Retractor/Emergency Lock-
ing Retractor (ALR/ELR). The Automatic
Locking Retractor/Emergency Locking
Retractor normally functions as an Emer-
gency Locking Retractor (ELR). The ALR/
ELR has an additional locking mode,
“Automatic Locking Retractor (ALR)
mode”, intended to secure a child restraint
system.

The ALR mode functions as follows.
When the seatbelt is once drawn out
completely and is then retracted even
slightly, the retractor locks the seatbelt in
that position and the seatbelt cannot be
extended. As the belt is rewinding, clicks
will be heard which indicate the retractor
functions as an ALR. When the seatbelt is
retracted fully, the ALR mode is canceled
and the ELR mode is restored.

When securing a child restraint system on
the rear seats by using a seatbelt, the
seatbelt must be changed over to the
Automatic Locking Retractor (ALR) mode.
For instructions on how to install the child

restraint system using a seatbelt, refer to
“Installing Child Restraint Systems with
ALR/ELR Seatbelt” FP62.

When the child restraint system is re-
moved, make sure that the retractor is
restored to the Emergency Locking Re-
tractor (ELR) mode by allowing the seat-
belt to retract fully.

&

Seatbelt Warning Light
and Chime

Refer to “Seatbelt Warning Light and
Chime” FP175.

&

Fastening the Seatbelt

WARNING

.

Never use a belt that is twisted or

reversed. In an accident, this can
increase the risk or severity of
injury.

.

Keep the lap belt as low as

possible on your hips. In a colli-
sion, this spreads the force of the
lap belt over stronger hip bones
instead of across the weaker
abdomen.

.

Seatbelts provide maximum re-

straint when the occupant sits
well back and upright in the seat.

– CONTINUED –

Seatbelts

47

1

Seat,

Seatbelt

and

SRS

Airbags

(50,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

To reduce the risk of sliding
under the seatbelt in a collision,
the front seatbacks should be
always used in the upright posi-
tion while the vehicle is running.
If the front seatbacks are not
used in the upright position in a
collision, the risk of sliding under
the lap belt and of the lap belt
sliding up over the abdomen will
increase, and both can result in
serious internal injury or death.

.

Do not put cushions or any other

materials between occupants
and seatbacks or seat cushions.
If you do so, the risk of sliding
under the lap belt and of the lap
belt sliding up over the abdomen
will increase, and both can result
in serious internal injury or death.

WARNING

Never place the shoulder belt under
the arm or behind the back. If an
accident occurs, this can increase
the risk or severity of injury.

CAUTION

Metallic parts of the seatbelt can
become very hot in a vehicle that has
been closed up in sunny weather;
they could burn an occupant. Do not
touch such hot parts until they cool.

!

Front seatbelts

1. Adjust the seat position:

Driver’s seat: Adjust the seatback to the
upright position. Move the seat as far from
the steering wheel as practical while still
maintaining full vehicle control.

Front passenger’s seat: Adjust the seat-
back to the upright position. Move the seat
as far back as possible.

2. Sit well back in the seat.
3. Pick up the tongue plate and pull the
belt out slowly. Do not let it get twisted.

.

If the belt stops before reaching the

buckle, return the belt slightly and pull it
out more slowly.
.

If the belt still cannot be unlocked, let

the belt retract slightly after giving it a
strong pull, then pull it out slowly again.

Seatbelts

48

(51,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

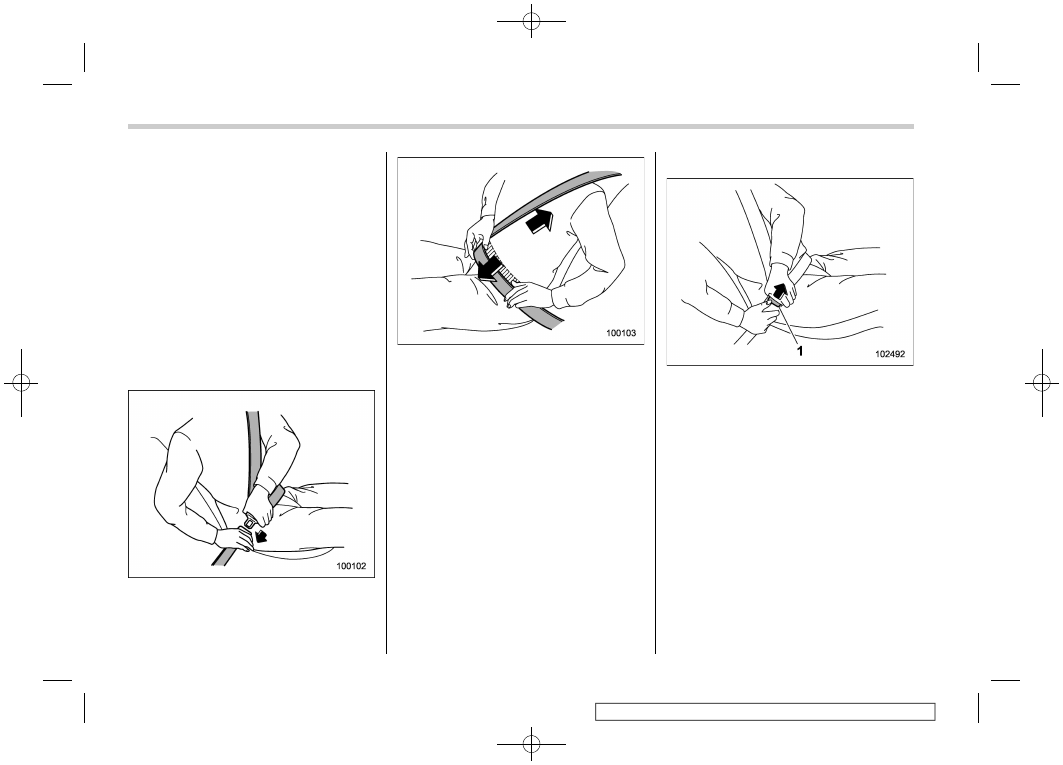

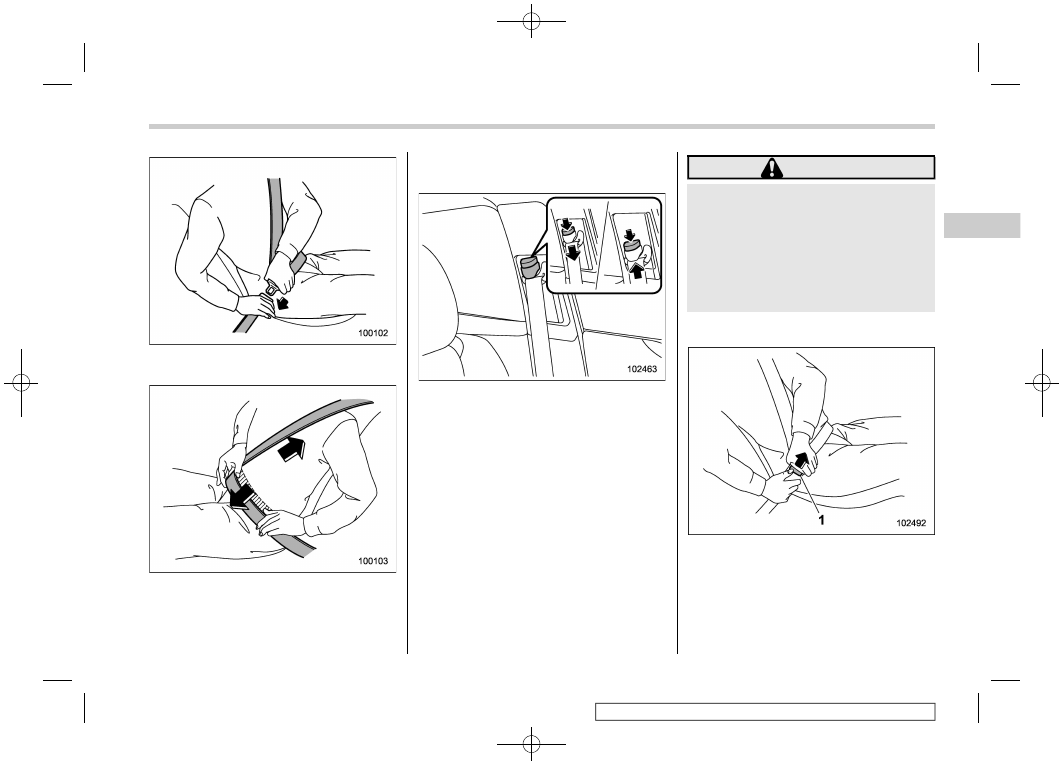

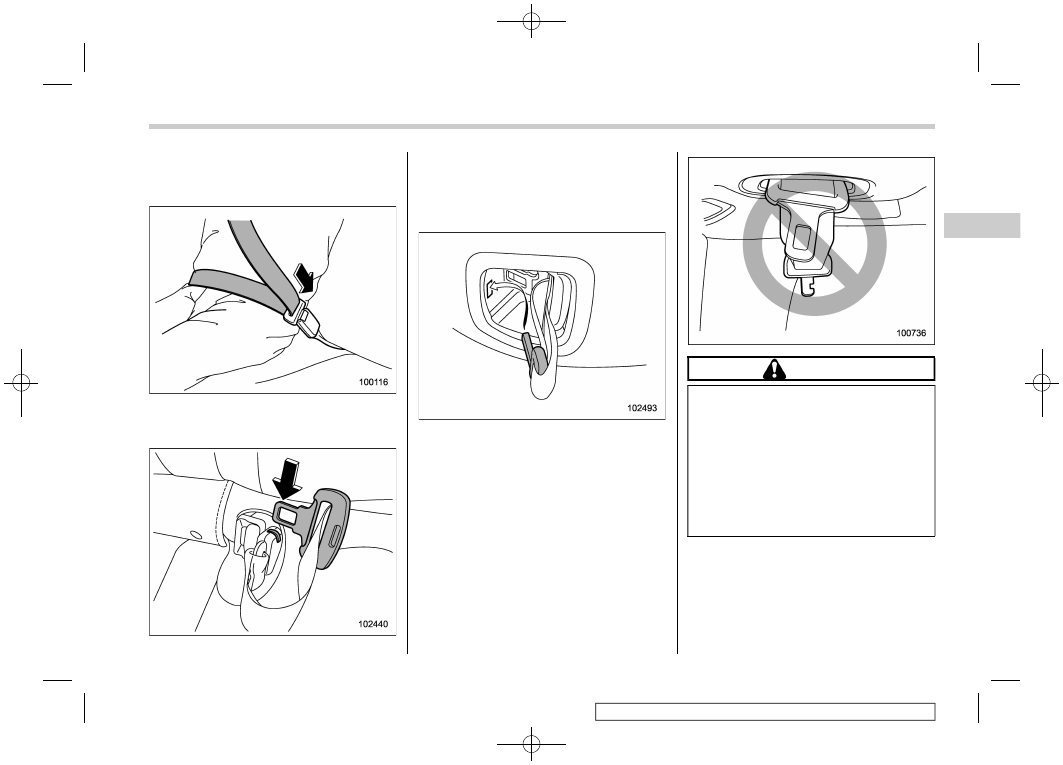

4. Insert the tongue plate into the buckle
until you hear a click.

5. To make the lap part tight, pull up on
the shoulder belt.
6. Place the lap belt as low as possible on
your hips, not on your waist.

!

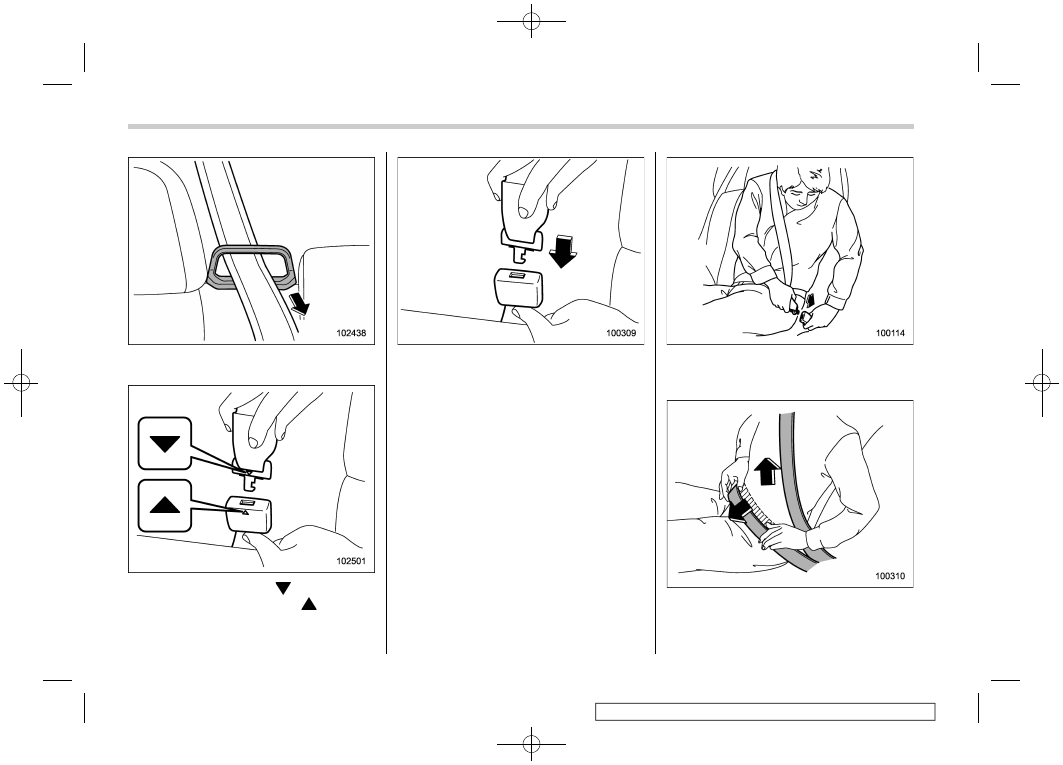

Adjusting the front seat shoulder
belt anchor height

The shoulder belt anchor height should be
adjusted to the position best suited for the
driver/front passenger. Always adjust the
anchor height so that the shoulder belt
passes over the middle of the shoulder
without touching the neck.

To raise:
Push and hold the upper part of the anchor
and slide the anchor up.
To lower:
Push and hold the upper part of the anchor
and slide the anchor down.

Pull down the anchor to make sure that it is
locked in place.

WARNING

When wearing the seatbelts, make
sure the shoulder portion of the
webbing does not pass over your
neck. If it does, adjust the seatbelt
anchor to a lower position. Placing
the shoulder belt over the neck may
result in neck injury during sudden
braking or in a collision.

!

Unfastening the seatbelt

1)

Button

1. Push the button on the buckle.
2. Have the seatbelt retracted slowly to
avoid the seatbelt being tangled or twisted.

Before closing the door, make sure that the

– CONTINUED –

Seatbelts

49

1

Seat,

Seatbelt

and

SRS

Airbags

(52,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

belts are retracted properly to avoid
catching the belt webbing in the door.

!

Rear seatbelts (except rear center
seatbelt on Outback)

1. Sit well back in the seat.
2. Pick up the tongue plate and pull the
belt out slowly. Do not let it get twisted.

.

If the belt stops before reaching the

buckle, return the belt slightly and pull it
out more slowly.
.

If the belt still cannot be unlocked, let

the belt retract slightly after giving a
strong pull on it, then pull it out slowly
again.

3. Insert the tongue plate into the buckle
until you hear a click.

4. To make the lap part tight, pull up on
the shoulder belt.
5. Place the lap belt as low as possible on
your hips, not on your waist.

!

Unfastening the seatbelt

1)

Button

1. Push the button on the buckle.
2. Have the seatbelt retracted slowly to
avoid the seatbelt being tangled or twisted.

Before closing the door, make sure that the
belts are retracted properly to avoid
catching the belt webbing in the door.

Seatbelts

50

(53,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

!

Rear center seatbelt on Outback

1)

Center seatbelt tongue plate

2)

Connector (tongue)

3)

Connector (buckle)

4)

Center seatbelt buckle

WARNING

Fastening the seatbelt with the web-
bing twisted can increase the risk or
severity of injury in an accident.
When fastening the belt after it is
pulled out from the retractor, espe-
cially when inserting the connector
(tongue) into the mating buckle (on
right-hand side), always check that
the webbing is not twisted.

WARNING

Be sure to fasten both tongue plates
to the respective buckles. If the
seatbelt is used only as a shoulder
belt (with the connector (tongue) not

fastened to the connector (buckle)
on the right-hand side), it cannot
properly restrain the wearer in posi-
tion in an accident, possibly result-
ing in serious injury or death.

Rear center seatbelt is stowed in the
recess of the ceiling.

1. Retrieve the connector (tongue) from
the slot in the recess by pulling the
connector (tongue).

– CONTINUED –

Seatbelts

51

1

Seat,

Seatbelt

and

SRS

Airbags

(54,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

2. Pass the seatbelt through the belt
guide.

3. Make sure that the “

” mark on the

connector (tongue) and the “

” mark on

the buckle face outwards.

4. After confirming that the webbing is not
twisted, insert the connector (tongue)
attached at the webbing end into the
buckle on the right-hand side until a click
is heard.

.

If the belt stops before reaching the

buckle, return the belt slightly and pull it
out more slowly.
.

If the belt still cannot be unlocked, let

the belt retract slightly after giving it a
strong pull, then pull it out slowly again.

5. Insert the center seatbelt tongue plate
into the center seatbelt buckle until it
clicks.

6. To make the lap part tight, pull up on
the shoulder belt. And place the lap belt as
low as possible on your hips, not on your

Seatbelts

52

(55,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

waist.

!

Unfastening the seatbelt

1. Push the release button of the center
seatbelt buckle (on the left-hand side) to
unfasten the seatbelt.

2. Insert a tongue plate or other hard
pointed object into the slot in the connector
(buckle) on the right-hand side and push it
in. The connector (tongue) will then dis-
connect from the buckle.

3. Allow the retractor to roll up the belt.
You should hold the webbing end and
guide it back into the retractor while it is
rolling up. Neatly store the tongue plate in
the recess and then insert the connector
(tongue) into the slot.

CAUTION

Observe the following precautions.
Otherwise, the tongue plate can hit
against the trim, causing damage to
the trim.

.

Do not allow the retractor to roll

up the seatbelt too quickly.

.

Have the seatbelt fully rolled up

so that the tongue plates are
neatly stored.

&

Seatbelt Maintenance

To clean the seatbelts, use a mild soap and
lukewarm water. Never bleach or dye the
belts because this could seriously affect
their strength.

– CONTINUED –

Seatbelts

53

1

Seat,

Seatbelt

and

SRS

Airbags

(56,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

Inspect the seatbelts and attachments
including the webbing and all hardware
periodically for cracks, cuts, gashes, tears,
damage, loose bolts or worn areas. Re-
place the seatbelts even if only minor
damage is found.

CAUTION

.

Keep the belts free of polishes,

oils, chemicals and particularly
battery acid.

.

Never attempt to make modifica-

tions or changes that will prevent
the seatbelt from operating prop-
erly.

1-6. Seatbelt Pretensioners

The following seatbelts have a seatbelt
pretensioner.
.

Driver’s seatbelt

.

Front passenger’s seatbelt

.

Rear passenger’s seatbelt (window-

side)

The seatbelt pretensioners are designed
to be activated in the event of an accident
involving a moderate to severe frontal and
side collision and rollover accident.

WARNING

.

To obtain maximum protection,

the occupants should sit in an
upright position with their seat-
belts properly fastened. Refer to
“Seatbelts” FP46.

.

Do not modify, remove or strike

the seatbelt retractor assemblies
equipped with seatbelt preten-
sioners or surrounding area. This
could result in accidental activa-
tion of the seatbelt pretensioners
or could make the system inop-
erative, possibly resulting in ser-
ious injury. Seatbelt preten-
sioners have no user-serviceable
parts. For required servicing of

seatbelt retractors equipped with
seatbelt pretensioners, consult
your SUBARU dealer.

.

When discarding seatbelt retrac-

tor assemblies equipped with
seatbelt pretensioners or scrap-
ping the entire vehicle due to
collision damage or for other
reasons, consult your SUBARU
dealer.

NOTE

.

Seatbelt pretensioners are not de-

signed to activate in minor impacts or
in rear impacts.
.

Pretensioners are designed to func-

tion on a one-time-only basis. In the
event that a pretensioner is activated,
both the driver’s and front passenger’s
seatbelt retractor assemblies should
be replaced only by an authorized
SUBARU dealer. When replacing seat-
belt retractor assemblies, use only
genuine SUBARU parts.
.

If a seatbelt that has a seatbelt

pretensioner does not retract or cannot
be pulled out due to a malfunction or
activation of the pretensioner, contact
your SUBARU dealer as soon as pos-
sible.
.

If the seatbelt retractor assembly or

Seatbelt Pretensioners

54

(57,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

surrounding area has been damaged,
contact your SUBARU dealer as soon
as possible.
.

When you sell your vehicle, we urge

you to inform the buyer that the vehicle
is equipped with seatbelt preten-
sioners. Also, notify the buyer of the
contents in this section.

&

Seatbelt with Shoulder Belt
Pretensioner

NOTE

This section is applicable to the follow-
ing components.
.

Front passenger’s seatbelt

.

Rear passenger’s seatbelt (window-

side)

The pretensioner sensor also serves as

follows.
.

SRS frontal airbag sensor

.

Side impact sensor

.

Front door impact sensor

.

Rollover sensor

If the sensor detects a certain predeter-
mined amount of force during frontal or
side collisions or rollover accidents, any
seatbelt that has a seatbelt pretensioner is
quickly drawn back in by the retractor to
take up the slack so that the belt more
effectively restrains the seat occupant.

The rear passenger’s seatbelt (window-
side) pretensioner includes a tension
reducing device which limits the peak
forces exerted by the seatbelt on the
occupant in the event of a collision.

The front passenger’s seatbelt preten-
sioner includes a tension reducing device
which limits the peak forces exerted by the
seatbelt on the occupant in the event of a
collision. The adaptive force limiter will
select a reducing load to suit the body size
of the occupant as detected by the
occupant detection sensor.

When a seatbelt pretensioner is activated,
an operating noise will be heard and a
small amount of smoke will be released.
These occurrences are normal and not
harmful. This smoke does not indicate a

fire in the vehicle.

Once the seatbelt pretensioner has been
activated, the seatbelt retractor remains
locked. Consequently, the seatbelt can not
be pulled out and retracted and therefore
must be replaced.

&

Seatbelt with Shoulder Belt
and Lap Belt Pretensioners

NOTE

This section is applicable to the follow-
ing components.
.

Driver’s seatbelt

1)

Seatbelt retractor assembly (shoulder
belt pretensioner and adaptive force
limiter)

2)

Lap belt pretensioner

– CONTINUED –

Seatbelt Pretensioners

55

1

Seat,

Seatbelt

and

SRS

Airbags

(58,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

The shoulder belt pretensioner is supple-
mented by a lap belt pretensioner, which is
located at the base of the center pillar. Like
the shoulder belt pretensioner, the lap belt
pretensioner instantaneously pulls in the
belt to eliminate slack if a certain level of
frontal collision force is detected. As a
result, the seatbelt restrains the front seat
occupant more effectively.

The driver’s seatbelt pretensioner includes
a tension reducing device which limits the
peak forces exerted by the seatbelt on the
occupant in the event of a collision.
The adaptive force limiter will select a
reducing load to the suit body size of
occupant as detected by the occupant
detection sensor.

When a seatbelt pretensioner is activated,
an operating noise will be heard and a
small amount of smoke will be released.
These occurrences are normal and not
harmful. This smoke does not indicate a
fire in the vehicle.

Once the seatbelt pretensioner has been
activated, the seatbelt pretensioner re-
mains locked. Consequently, the seatbelt
cannot be pulled out and retracted and
therefore must be replaced.

&

System Monitors

A diagnostic system continually monitors
the readiness of the seatbelt pretensioner
with the ignition switch in the “ON” position.
The seatbelt pretensioners share the
control module with the SRS airbag
system. Therefore, if any malfunction
occurs in a seatbelt pretensioner, the
SRS airbag system warning light will
illuminate. For details, refer to “SRS Airbag
System Monitors” FP105.

&

System Servicing

WARNING

.

When discarding a seatbelt re-

tractor assembly or scrapping
the entire vehicle damaged by a
collision, consult your SUBARU
dealer.

.

Tampering with or disconnecting

the system’s wiring could result
in accidental activation of the
seatbelt pretensioner and/or
SRS airbag or could make the
system inoperative, which may
result in serious injury. Do not
use electrical test equipment on
any circuit related to the seatbelt
pretensioner and SRS airbag sys-
tems. For required servicing of

the seatbelt pretensioner, con-
sult your nearest SUBARU deal-
er.

CAUTION

For the locations of the sensors and
control modules, refer to “Compo-
nents” FP82.

If you need service or repair in those
areas or near the front seatbelt
retractors, have the work performed
by your authorized SUBARU dealer.

NOTE

If the front or side part of the vehicle is
damaged in an accident to the extent
that the seatbelt pretensioner does not
operate, contact your SUBARU dealer
as soon as possible.

&

Precautions against Vehicle
Modification

Always consult your SUBARU dealer if you
want to install any accessory parts to your
vehicle.

Seatbelt Pretensioners

56

(59,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

CAUTION

Do not perform any of the following
modifications. Such modifications
can interfere with proper operation
of the seatbelt pretensioners.

.

Attachment of any equipment

(bush bar, winches, snow plow,
skid plate, etc.) other than genu-
ine SUBARU accessory parts to
the front end.

.

Modification of the suspension

system or front end structure.

.

Installation of a tire of different

size and construction from the
tires specified on the vehicle
placard attached to the driver’s
door pillar or specified for indivi-
dual vehicle models in this Own-
er’s Manual.

1-7. Child Restraint Systems

Infants and small children should always
be placed in an infant or child restraint
system in the rear seat while riding in the
vehicle.

You should use an infant or child restraint
system that meets Federal Motor Vehicle
Safety Standards or Canada Motor Vehi-
cle Safety Standards, is compatible with
your vehicle and is appropriate for the
child’s age and size.

All child restraint systems are designed to
be secured in vehicle seats by lap belts or
the lap belt portion of a lap/shoulder belt
(except those described in “Installation of
Child Restraint Systems by Use of Lower
and Tether Anchorages (LATCH)” FP67).

Children could be endangered in an
accident if their child restraint systems
are not properly secured in the vehicle.
When installing the child restraint system,
carefully follow the manufacturer’s instruc-
tions.

According to accident statistics, children
are safer when properly restrained in the
rear seating positions than in the front
seating positions.

All U.S. states and Canadian provinces
require that infants and small children be
restrained in an approved child restraint
system at all times while the vehicle is
moving.

– CONTINUED –

Child Restraint Systems

57

1

Seat,

Seatbelt

and

SRS

Airbags

(60,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

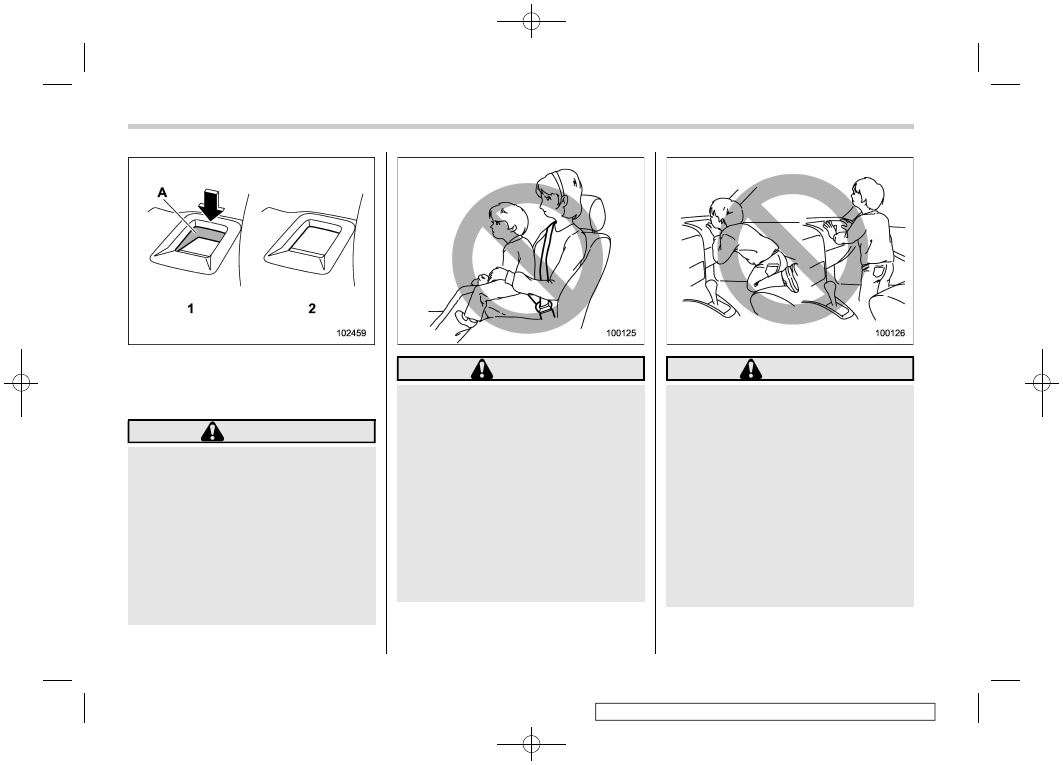

Lock release button
1)

Unlocked

2)

Locked

A)

Unlocking marker in red

WARNING

.

Before installing a child restraint

system, be sure to confirm that
the seatback is securely locked
into place. Otherwise, in an acci-
dent, serious injury or death
could result.

.

Do not leave children in the car

unattended. High interior tem-
peratures may cause heat stroke
and dehydration that result in
serious injury or death.

WARNING

Never let a passenger hold a child on
his or her lap or in his or her arms
while the vehicle is moving. The
passenger cannot protect the child
from injury in a collision, because
the child will be caught between the
passenger and objects inside the
vehicle. Additionally, holding a child
in your lap or arms in the front seat
exposes that child to another ser-
ious danger. Since the SRS airbag
deploys with considerable speed
and force, the child could be injured
or even killed.

WARNING

Children should be properly re-
strained at all times. Never allow a
child to stand up, or to kneel on any
seat. Unrestrained children will be
thrown forward during sudden stop
or in an accident and can be injured
seriously.

Additionally, children standing up or
kneeling on or in front of the front
seat are exposed another serious
danger. Since the SRS airbag de-
ploys with considerable speed and
force, the child could be injured or
even killed.

Child Restraint Systems

58

(61,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

&

Safety Tips for Installing
Child Restraint Systems

WARNING

.

Do not use a seat belt extender. If

a seat belt extender is used when
installing a child restraint sys-
tem, the seat belt will not se-
curely hold the child restraint
system. Use of a seat belt exten-
der could cause death or serious
injury to children or other pas-
sengers in sudden braking, swer-
ving, or accidents.

.

Attach the child restraint system

to the anchors properly. When
using the LATCH anchors, be
sure that there are no foreign
objects around the anchors.
Also, the seat belts should not
be caught behind the child re-
straint system. Make sure the
child restraint system is securely
attached. Otherwise it may cause
death or serious injury to chil-
dren or other passengers in sud-
den braking, swerving, or acci-
dents.

.

Child restraint systems and seat-

belts can become hot in a vehicle
that has been closed up in sunny

weather; they could burn a small
child. Check the child restraint
system before you place a child
in it.

.

Do not leave an unsecured child

restraint system in your vehicle.
Unsecured child restraint sys-
tems can be thrown around in-
side of the vehicle in a sudden
stop, turn or accident; they can
strike and injure vehicle occu-
pants as well as result in serious
injuries or death to the child.

CAUTION

When you install a child restraint
system, follow the manufacturer’s
instructions supplied with it. After
installing the child restraint system,
check to ensure that it is held
securely in position. If it is not held
tight and secure, the danger of your
child suffering personal injury in the
event of an accident may be in-
creased.

&

Where to Place a Child Re-
straint System

The following descriptions are SUBARU’s
recommendations on where to place a
child restraint system in your vehicle.

WARNING

.

Several types of child restraint

systems may conceal the buckle
of the neighboring seat. If the
occupant of the neighboring seat
cannot correctly fasten the seat-
belt, that person must move to a
different seat. If the seatbelt can-
not be correctly fastened, there is
the risk of serious injury or death
in the event of sudden braking or
a collision.

.

If the child restraint system can-

not be correctly installed be-
cause it contacts the driver’s
seat, move the child restraint
system to a different seat. If it
cannot be installed in a different
seat (other than the driver’s seat),
adjust the front seat so that
contact does not occur.

– CONTINUED –

Child Restraint Systems

59

1

Seat,

Seatbelt

and

SRS

Airbags

(62,1)

北米Model "A2570BE-A" EDITED: 2019/ 5/ 24

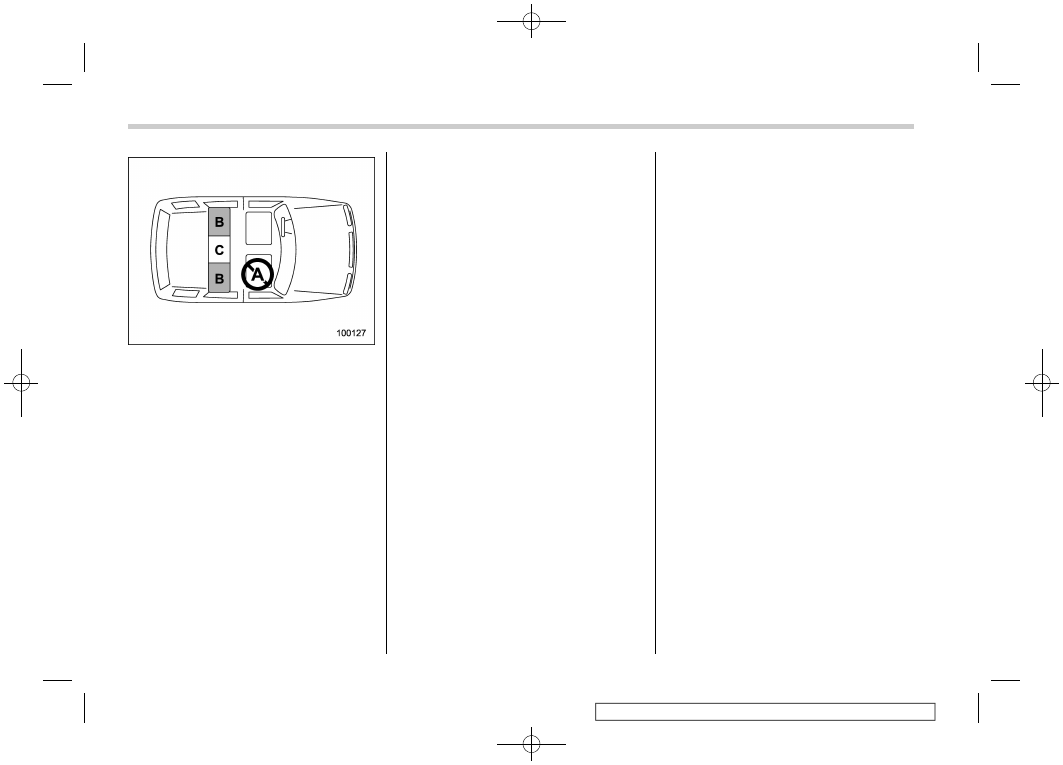

A: Front passenger’s seat
You should not install a child restraint
system (including a booster seat) due to
the hazard to children posed by the
passenger’s airbag.

B: Rear seat, window-side seating
positions
Recommended positions for all types of
child restraint systems.
In these positions, the following equipment
is provided for installing a child restraint
system.
.

Automatic Locking Retractor/Emer-

gency Locking Retractor (ALR/ELR) seat-
belts
.

Lower anchorages (bars)

.

Upper anchorages (tether anchorages)

Some types of child restraint systems
might not be able to be secured firmly
due to projection of the seat cushion.
In this seating position, you should use
only a child restraint system that has a
bottom base that fits snugly against the
contours of the seat cushion and can be
securely retained using the seatbelt.

C: Rear seat, center seating position
(U.S. spec models)
In this position, the following equipment is
provided for installing a child restraint
system.
.

ALR/ELR seatbelts

.

Lower anchorages (bars)

.

Top tether anchorages

Some types of child restraint systems
might not be able to be secured firmly
due to projection of the seat cushion.
In this seating position, you should use
only a child restraint system that has a
bottom base that fits snugly against the
contours of the seat cushion and can be
securely retained using the seatbelt.
The rear center seat includes lower an-
chorages, and the lower anchorages on
the center side of the rear right seat can be
used to install a child restraint system.
When a child restraint system is installed in
the rear center seat using the lower

anchorages, do not sit in the rear right
seat.
If a child restraint system is not correctly
fixed in place (for example, if a child
restraint system can be moved more than
1 inch (2.5 cm) from side to side), the child
restraint system should be moved to a
window seat position of the rear seat.

C: Rear seat, center seating position
(other models)
In this position, the following equipment is
provided for installing a child restraint
system.
.

ALR/ELR seatbelts

.

Top tether anchorages

Some types of child restraint systems
might not be able to be secured firmly
due to projection of the seat cushion.
In this seating position, you should use
only a child restraint system that has a
bottom base that fits snugly against the
contours of the seat cushion and can be
securely retained using the seatbelt.
When you install a child restraint system in
the rear seat’s center seating position,
raise the center head restraint.
Lower anchorages (bars) for window-side
seating positions may be used for a seat in
the center seating position if a child
restraint system manufacturer’s instruc-

Child Restraint Systems

60
