Specifications/Specifications

& Tires

! U.S.-spec. models and Canada-spec. models

Tire size

P195/65R15 89H

P205/55R16 89V

P205/50R17 88V

P225/55R17 95H

Wheel size

15

6 6 J

16

6 6

1

/

2

J

17

6 7 JJ*

1

17

6 7 J*

2

17

6 7 J

Pressure

Front

35 psi (240 kPa, 2.4 kgf/cm

2

)

32 psi (220 kPa, 2.2 kgf/cm

2

)

CVT models 33 psi (230 kPa, 2.3 kgf/cm

2

)

MT models

32 psi (220 kPa, 2.2 kgf/cm

2

)

Rear

33 psi (230 kPa, 2.3 kgf/cm

2

)

30 psi (210 kPa, 2.1 kgf/cm

2

)

CVT models 32 psi (220 kPa, 2.2 kgf/cm

2

)

MT models

30 psi (210 kPa, 2.1 kgf/cm

2

)

Temporary
spare tire

Size

T135/80 D16

T145/90 D16

Pressure

60 psi (420 kPa, 4.2 kgf/cm

2

)

Wheel nut tightening
torque

89 lbf·ft (120 N·m, 12 kgf·m)*

3

*1:

“SPORT” and “SPORT-Ltd” models

*2: Other vehicle models
*3: This torque is equivalent to applying approximately 88 to 110 lbf (40 to 50 kgf) at the end of the wheel nut wrench. If you have tightened the wheel
nuts by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible. For the wheel nut tightening
procedure, refer to

“Changing a flat tire” F9-6.

12-8

! Other models

Tire size

P205/55R16 89V

P205/50R17 88V

225/55R17 97V

Wheel size

16

6 6 1/2 J

17

6 7 J

17

6 7 J

Pressure

Front

35 psi (240 kPa, 2.4 kgf/cm

2

)

32 psi (220 kPa, 2.2 kgf/cm

2

)

32 psi (220 kPa, 2.2 kgf/cm

2

)

Rear

33 psi (230 kPa, 2.3 kgf/cm

2

)

30 psi (210 kPa, 2.1 kgf/cm

2

)

30 psi (210 kPa, 2.1 kgf/cm

2

)

Temporary spare
tire

Size

P205/55R16

P205/50R17

185/65R17

Pressure

35 psi (240 kPa, 2.4 kgf/cm

2

)

32 psi (220 kPa, 2.2 kgf/cm

2

)

42 psi (290 kPa, 3.0 kgf/cm

2

)

Wheel nut tightening torque

73.8 lbf·ft (100 N·m, 10.2 kgf·m)

& Brake disc

If you need information on the usage limit value of brake discs and the method for measuring them, we recommend that you consult
your SUBARU dealer.

Specifications/Specifications

12-9

Specifications/Fuses and circuits

Fuses and circuits

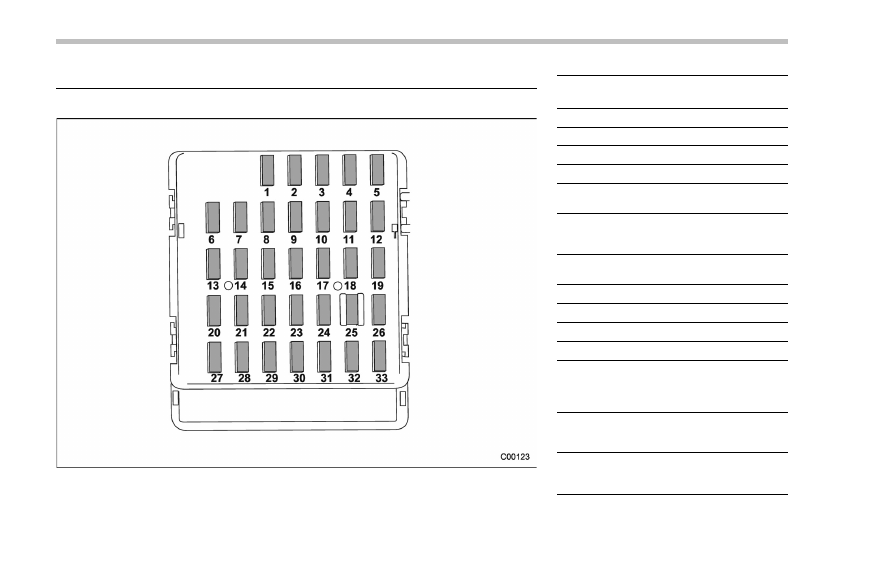

& Fuse panel located in the passenger compartment

Fuse

panel

Fuse

rating

Circuit

1

20A

. Trailer hitch connector

2

15A

—

3

15A

. Door locking

4

10A

. Front wiper deicer relay

5

10A

. Combination meter

. Clock

6

7.5A

. Remote control rear

view mirrors

. Seat heater relay

7

15A

. Combination meter

. Integrated unit

8

10A

. Stop light

9

15A

. Front wiper deicer

10

7.5A

. Power supply (battery)

11

7.5A

. Turn signal unit

12

15A

. Transmission

control

unit

. Engine control unit

. Integrated unit

13

20A

. Accessory power outlet

(center console)

. AC110V (If installed)

14

15A

. Parking light

. Tail light

. Rear combination light

12-10

Fuse

panel

Fuse

rating

Circuit

15

10A

. Luggage light

. Clock

16

7.5A

. Illumination

17

15A

. Seat heaters

18

10A

. Backup light

19

7.5A

. Power window relay

. Radiator main fan relay

20

10A

. Accessory power outlet

(instrument panel)

21

10A

. Starter relay

22

7.5A

. Air conditioner

. Rear window defogger

relay coil

23

Empty

24

10A

. Audio unit

. Clock

25

15A

. SRS airbag system

26

Empty

27

15A

. Blower fan

28

15A

. Blower fan

29

15A

. Fog light

30

Empty

31

7.5A

. Auto air conditioner unit

. Integrated unit

Fuse

panel

Fuse

rating

Circuit

32

7.5A

. Clutch switch

. Steering lock control

unit

33

7.5A

. Vehicle Dynamics Con-

trol unit

Specifications/Fuses and circuits

– CONTINUED –

12-11

Specifications/Fuses and circuits

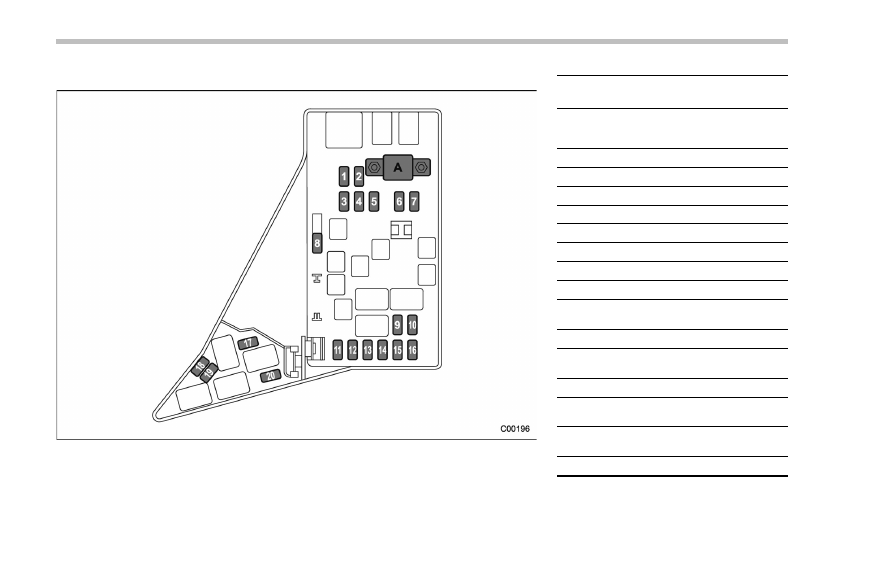

& Fuse panel located in the engine compartment

A)

Main fuse

Fuse

panel

Fuse

rating

Circuit

1

30A

. ABS unit

. Vehicle Dynamics Con-

trol unit

2

25A

. Main fan (cooling fan)

3

25A

. Sub fan (cooling fan)

4

Empty

5

Empty

6

30A

. Headlight (low beam)

7

15A

. Headlight (high beam)

8

20A

. Back-up

9

15A

. Horn

10

25A

. Rear window defogger

. Mirror heater

11

15A

. Fuel pump

12

20A

. Continuously

variable

transmission control unit

13

7.5A

. Engine control unit

14

15A

. Turn and hazard warn-

ing flasher

15

15A

. Tail and illumination re-

lay

16

7.5A

. Alternator

12-12

Fuse

panel

Fuse

rating

Circuit

17

Empty

18

10A

. Telematics

19

15A

. Headlight (low beam –

right hand)

20

15A

. Headlight (low beam –

left hand)

Specifications/Fuses and circuits

12-13

Specifications/Bulb chart

Bulb chart

& Safety precautions

WARNING

. Bulbs may become very hot while

illuminated. Before replacing
bulbs, turn off the lights and wait
until the bulbs cool down. Other-
wise, there is a risk of sustaining
a burn injury.

. For models with HID low beam

headlights, observe the following
precautions. Not doing so carries
the risk of an electric shock that
could result in serious injury
because the HID bulbs use an
extremely high voltage.
– Do not replace any headlight

bulbs (both low beam and
high beam) by yourself.

– Do not remove/restore the

headlight assemblies by your-
self.

– Do not remove any headlight-

assembly components by
yourself.

For replacement, contact your

SUBARU dealer.

CAUTION

Replace any bulb only with a new
bulb of the specified wattage. Using
a bulb of different wattage could
result in a fire.

12-14

& Bulb chart

NOTE

Lights A, B and C are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

Specifications/Bulb chart

– CONTINUED –

12-15

Specifications/Bulb chart

Wattage

Bulb No.

1)

High beam headlight

12V-60W

HB3

2)

Low beam headlight

Models with HID light

12V-35W

D2R

Models with halogen light

12V-55W

H11

3)

Map light

12V-8W

–

4)

Dome light

12V-8W

–

5)

Front side marker light

12V-5W

W5W

6)

Parking light

12V-5W

W5W

7)

Front turn signal light

12V-21W

WY21W

8)

Front fog light

Models without steering responsive fog lights system

12V-24W

PSX24W

Models with steering responsive fog lights system

12V-55W

H11

9)

Trunk light (4-door)

12V-5W

W5W

10) Stop light/Tail and rear side marker light (4-door)

12V-21/5W

W21/5W

11)

Rear turn signal light

12V-21W

WY21W

12) Backup light

12V-16W

W16W

13) License plate light

12V-5W

W5W

14) Cargo area light (5-door)

12V-5W

–

15) Rear side marker light (5-door)

12V-5W

W5W

16) Stop light/Tail light (5-door)

12V-21/5W

W21/5W

A)

Side turn signal light (if equipped)

–

–

B)

High-mounted stop light (4-door)

–

–

C)

High-mounted stop light (5-door)

–

–

12-16

Vehicle identification

1)

Vehicle identification number (under the
floor carpet of the right-hand front seat)

2)

Emission control label

3)

Tire inflation pressure label

4)

Certification label

5)

Vehicle identification number plate

6)

Model number label

7)

Fuel label

8)

Air conditioner label

Specifications/Vehicle identification

12-17

For U.S.A. ...........................................................

13-2

Tire information ..................................................

13-2

Tire labeling .......................................................

13-2

Recommended tire inflation pressure..................

13-4

Glossary of tire terminology ...............................

13-5

Tire care

– maintenance and safety

practices........................................................

13-10

Vehicle load limit

– how to determine................ 13-10

Determining compatibility of tire and vehicle

load capacities ...............................................

13-13

Adverse safety consequences of overloading

on handling and stopping and on tires ...........

13-14

Steps for Determining Correct Load Limit.........

13-14

Uniform tire quality grading standards ..........

13-15

Treadwear .......................................................

13-15

Traction AA, A, B, C.........................................

13-15

Temperature A, B, C.........................................

13-15

Reporting safety defects (U.S.A.) ...................

13-16

Supplement ......................................................

13-17

Declaration of conformity with FCC rules .........

13-17

Consumer information and Reporting safety defects

13

Consumer information and Reporting safety defects/For U.S.A.

For U.S.A.

The following information has been
compiled according to Code of
Federal Regulations

“Title 49, Part

575

”.

Tire information

& Tire labeling

Many markings (e.g. Tire size, Tire
Identification Number or TIN) are
placed on the sidewall of a tire by
tire manufacturers. These markings
can provide you with useful infor-
mation on the tire.

! Tire size

Your vehicle comes equipped with
P-Metric tire size. It is important to
understand the sizing system in
selecting the proper tire for your
vehicles. Here is a brief review of
the tire sizing system with a break-
down of its individual elements.

! P Metric

With the P-Metric system, Section
Width is measured in millimeters.
To convert millimeters into inches,
divide by 25.4. The Aspect Ratio
(Section Height divided by Section
Width) helps provide more dimen-
sional information about the tire
size.

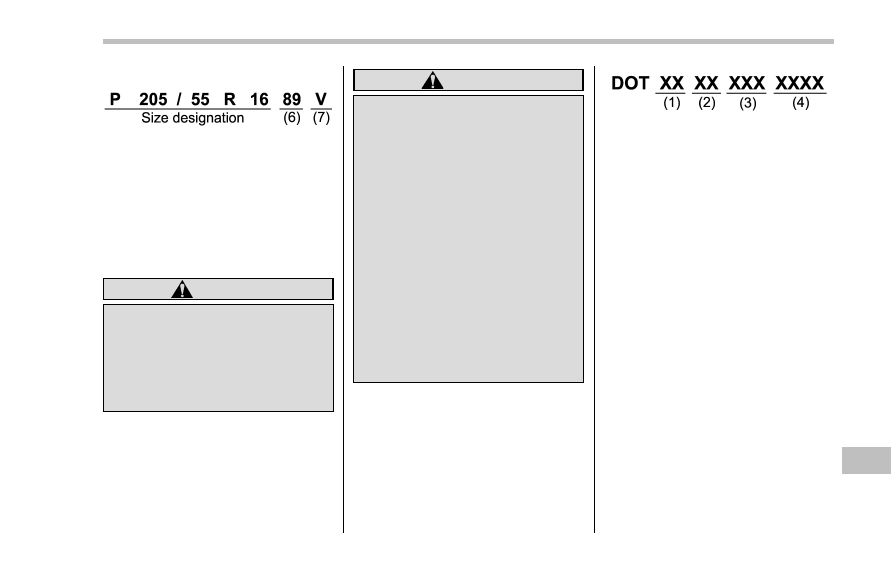

Example:

(1)

P = Certain tire type used on

light duty vehicles such as passen-
ger cars
(2)

Section Width in millimeters

(3)

Aspect Ratio (= section height

7 section width).
(4)

R = Radial Construction

(5)

Rim diameter in inches

! Load and Speed Rating De-

scriptions

The load and speed rating descrip-
tions will appear following the size
designation.
They provide two important facts
about the tire. First, the number
designation is its load index. Sec-
ond, the letter designation indicates
the tire

’s speed rating.

13-2

Example:

(6)

Load Index: A numerical code

which specifies the maximum load
a tire can carry at the speed
indicated by its speed symbol, at
maximum inflation pressure.

For example,

“90” means 1,323 lbs

(600 kg),

“89” means 1,278 lbs (580

kg).

WARNING

Load indices apply only to the
tire, not to the vehicle. Putting
a load rated tire on any vehicle
does not mean the vehicle can
be loaded up to the tire

’s rated

load.

(7)

Speed Rating: An alphabetical

system describing a tire

’s capability

to travel at established and prede-
termined speeds.
For example,

“V” means 149 mph

(240 km/h)

WARNING

.

Speed ratings apply only to

the tire, not to the vehicle.
Putting a speed rated tire on
any vehicle does not mean
the vehicle can be operated
at the tire

’s rated speed.

.

The speed rating is void if

the tires are worn out, da-
maged, repaired, retreaded,
or otherwise altered from
their original condition. If
t i r e s a r e r e p a i r e d , r e -
treaded, or otherwise al-
tered, they may not be sui-
table for original equipment
tire designed loads and
speeds.

! Tire Identification Number (TIN)

Tire Identification Number (TIN) is
marked on the intended outboard
sidewall. The TIN is composed of
four groups. Here is a brief review
of the TIN with a breakdown of its
individual elements.

(1)

Manufacturer

’s Identification

Mark
(2)

Tire Size

(3)

Tire Type Code

(4)

Date of Manufacture

The first two figures identify the
week, starting with

“01” to represent

the first full week of the calendar
year; the second two figures repre-
sent the year. For example, 0101
means the 1st week of 2001.

! Other markings

The following makings are also
placed on the sidewall.

! Maximum permissible infla-

tion pressure

The maximum cold inflation pres-
sure to which this tire may be
inflated. For example,

“300 kPa

(44 PSI) MAX. PRESS

”

Consumer information and Reporting safety defects/Tire information

– CONTINUED –

13-3

Consumer information and Reporting safety defects/Tire information

! Maximum load rating

The load rating at the maximum
permissible weight load for this tire.
For example,

“MAX. LOAD 580 kg

(1279 LBS) @ 300 kPa (44 PSI)
MAX. PRESS.

”

WARNING

Maximum load rating applies
only to the tire, not to the
vehicle. Putting a load rated
tire on any vehicle does not
mean the vehicle can be
loaded up to the tire

’s rated

load.

! Construction type

Applicable construction of this tire.
For example,

“TUBELESS STEEL

BELTED RADIAL

”

! Construction

The generic name of each cord
material used in the plies (both
sidewall and tread area) of this tire.
For example,

“PLIES: TREAD 2

STEEL + 2 POLYESTER SIDE-
WALL 2 POLYESTER

”

! Uniform Tire Quality Grading

(UTQG)

For details, refer to

“Uniform tire

quality grading standards

” F13-15

.

& Recommended tire inflation

pressure

! Recommended cold tire infla-

tion pressure

For recommended cold tire inflation
pressure for your vehicle

’s tires,

refer to

“Tires” F12-8

.

! Vehicle placard

The vehicle placard is attached to
the driver

’s side door pillar.

Example:

The vehicle placard shows original
tire size, recommended cold tire
inflation pressure on each tire at
maximum loaded vehicle weight,
seating capacity and loading infor-
mation.

! Adverse safety consequences

of under-inflation

Driving at high speeds with exces-
sively low tire pressures can cause
the tires to flex severely and to
rapidly become hot. A sharp in-

13-4

crease in temperature could cause
tread separation, and failure of the
tire(s). Possible resulting loss of
vehicle control could lead to an
accident.

! Measuring and adjusting air

pressure to achieve proper in-
flation

Check and, if necessary, adjust the
pressure of each tire (including the
spare) at least once a month and
before any long journey. Check the
tire pressures when the tires are
cold. Use a pressure gauge to
adjust the tire pressures to the
specific values. Driving even a
short distance warms up the tires
and increases the tire pressures.
Also, the tire pressures are affected
by the outside temperature. It is
best to check tire pressure out-
doors before driving the vehicle.
When a tire becomes warm, the air
inside it expands, causing the tire
pressure to increase. Be careful not
to mistakenly release air from a
warm tire to reduce its pressure.

& Glossary of tire terminology

.

Accessory weight

The combined weight (in excess of
those standard items which may be
replaced) of automatic transmis-
sion, power steering, power brakes,
power windows, power seats, radio,
and heater, to the extent that these
items are available as factory-in-
stalled equipment (whether in-
stalled or not).

.

Bead

The part of the tire that is made of
steel wires, wrapped or reinforced
by ply cords and that is shaped to fit
the rim.

.

Bead separation

A breakdown of the bond between
components in the bead.

.

Bias ply tire

A pneumatic tire in which the ply
cords that extend to the beads are
laid at alternate angles substantially
less than 90 degrees to the center-
line of the tread.

.

Carcass

The tire structure, except tread and

sidewall rubber which, when in-
flated, bears the load.

.

Chunking

The breaking away of pieces of the
tread or sidewall.

.

Cold tire pressure

The pressure in a tire that has been
driven less than 1 mile or has been
standing for three hours or more.

.

Cord

The strands forming the plies in the
tire.

.

Cord separation

The parting of cords from adjacent
rubber compounds.

.

Cracking

Any parting within the tread, side-
wall, or inner liner of the tire
extending to cord material.

.

Curb weight

The weight of a motor vehicle with
standard equipment including the
maximum capacity of fuel, oil and
coolant, and if so equipped, air
conditioning and additional weight
optional engine.

Consumer information and Reporting safety defects/Tire information

– CONTINUED –

13-5

Consumer information and Reporting safety defects/Tire information

.

Extra load tire

A tire designed to operate at higher
loads and higher inflation pressure
than the corresponding standard
tire.

.

Groove

The space between two adjacent
tread ribs.

.

Innerliner

The layer(s) forming the inside sur-
face of a tubeless tire that contains
the inflating medium within the tire.

.

Innerliner separation

The parting of the innerliner from
cord material in the carcass.

.

Intended outboard sidewall

(1)

The sidewall that contains a

whitewall, bears white lettering
or bears manufacturer, brand,
and/or model name molding that
is higher or deeper than the
same molding on the other side-
wall of the tire, or

(2)

The outward facing sidewall

of an asymmetrical tire that has
a particular side that must al-
ways face outward when mount-

ing on a vehicle.

.

Light truck (LT) tire

A tire designated by its manufac-
turer as primarily intended for use
on lightweight trucks or multipur-
pose passenger vehicles.

.

Load rating

The maximum load that a tire is
rated to carry for a given inflation
pressure.

.

Maximum inflation pressure

The maximum cold inflation pres-
sure to which a tire may be inflated.

.

Maximum load rating

The load rating for a tire at the
maximum permissible inflation
pressure for that tire.

.

Maximum loaded vehicle weight

The sum of:

(a)

Curb weight

(b)

Accessory weight

(c)

Vehicle capacity weight

(d)

Production options weight

.

Maximum permissible inflation

pressure

The maximum cold inflation pres-
sure to which a tire may be inflated.

.

Measuring rim

The rim on which a tire is fitted for
physical dimension requirements.

.

Normal occupant weight

150 lbs (68 kg) times the number of
occupants specified in the second
column of Table 1 that is appended
to the end of this section.

.

Occupant distribution

Distribution of occupants in a vehi-
cle as specified in the third column
of Table 1 that is appended to the
end of this section.

.

Open splice

Any parting at any junction of tread,
sidewall, or innerliner that extends
to cord material.

.

Outer diameter

The overall diameter of an inflated
new tire.

.

Overall width

The linear distance between the
exteriors of the sidewalls of an
inflated tire, including elevations
due to labeling, decorations, or
protective bands or ribs.

13-6
