face; since having Vehicle Dy-
namics Control is no guarantee
that full vehicle control will be
maintained at all times and under
all conditions, its activation
should be seen as a sign that
the speed of the vehicle should
be reduced considerably.

. Whenever suspension compo-

nents, steering components, or
an axle are removed from a
vehicle, have an inspection of
that system performed by an
authorized SUBARU dealer.

. The following precautions should

be observed in order to ensure
that the Vehicle Dynamics Con-
trol system is operating properly:
– All four wheels should be

fitted with tires of the same
size, type, and brand. Further-
more, the amount of wear
should be the same for all
four tires.

– Keep the tire pressure at the

proper level as shown on the
vehicle placard attached to
the driver

’s side door pillar.

– Use only the specified tem-

porary spare tire to replace a
flat tire. With a temporary

spare tire, the effectiveness of
the Vehicle Dynamics Control
system is reduced and this
should be taken into account
when driving the vehicle in
such a condition.

. If non-matching tires are used,

the Vehicle Dynamics Control
system may not operate cor-
rectly.

. The Vehicle Dynamics Control

system helps prevent unstable
vehicle motion such as skidding
using control of the brakes and
engine power. Do not turn off the
Vehicle Dynamics Control sys-
tem unless it is absolutely ne-
cessary. If you must turn off the
Vehicle Dynamics Control sys-
tem, drive very carefully accord-
ing to the road surface condi-
tions.

& System features

In the event of wheelspin and/or skidding
on a slippery road surface and/or during
cornering and/or an evasive maneuver,
the Vehicle Dynamics Control system
adjusts the engine

’s output and the

wheels

’ respective braking forces to help

maintain traction and directional control.

. Traction Control Function
The traction control function is designed to
prevent spinning of the driving wheels on
slippery road surfaces, thereby helping to
maintain traction and directional control.
Activation of this function is shown by
steady illumination of the Vehicle Dy-
namics Control operation indicator light.

. Skid Suppression Function
The skid suppression function is designed
to help maintain directional stability by
suppressing the wheels

’ tendency to slide

sideways during steering operations. Acti-
vation of this function is shown by flashing
of the Vehicle Dynamics Control operation
indicator light.

NOTE

. The Vehicle Dynamics Control sys-
tem may be considered normal when
the following conditions occur.

– Slight twitching of the brake
pedal is felt.
– The vehicle or steering wheel
shakes to a small degree.
– An operating sound from the
engine compartment is heard
briefly when starting the engine
and when driving off after starting
the engine.

Starting and operating/Vehicle Dynamics Control system

– CONTINUED –

7-35

Starting and operating/Vehicle Dynamics Control system

– The brake pedal seems to jolt
when driving off after starting the
engine.

. In the circumstances shown in the
following list, the vehicle may be less
stable than it feels to the driver. The
Vehicle Dynamics Control System may
therefore operate. Such operation does
not indicate a system malfunction.

– on gravel-covered or rutted
roads
– on unfinished roads

– when the vehicle is towing a
trailer (trailer towing permitted with
Crosstrek models only)
– when the vehicle is fitted with
snow tires or winter tires

. Activation of the Vehicle Dynamics
Control system will cause operation of
the steering wheel to feel slightly
different compared to that for normal
conditions.

. It is always important to reduce
speed when approaching a corner,
even if your vehicle is equipped with
the Vehicle Dynamics Control system.

. Always turn off the engine before
replacing a tire. Failure to do so may
render the Vehicle Dynamics Control
system unable to operate correctly.

& Vehicle Dynamics Control

system monitor

Refer to

“Vehicle Dynamics Control warn-

ing light/Vehicle Dynamics Control opera-
tion indicator light

” F3-24 and “Vehicle

Dynamics Control OFF indicator light

” F3-

25.

& Vehicle Dynamics Control

OFF switch

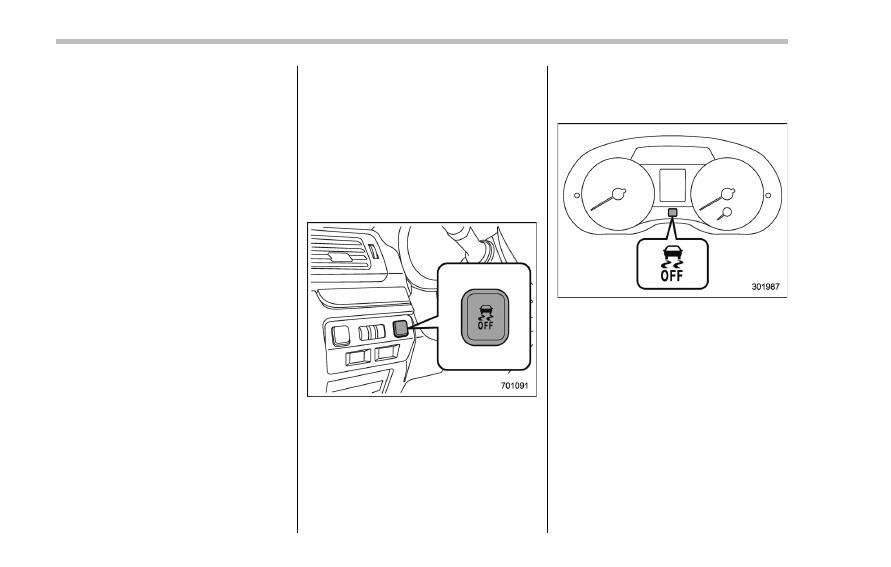

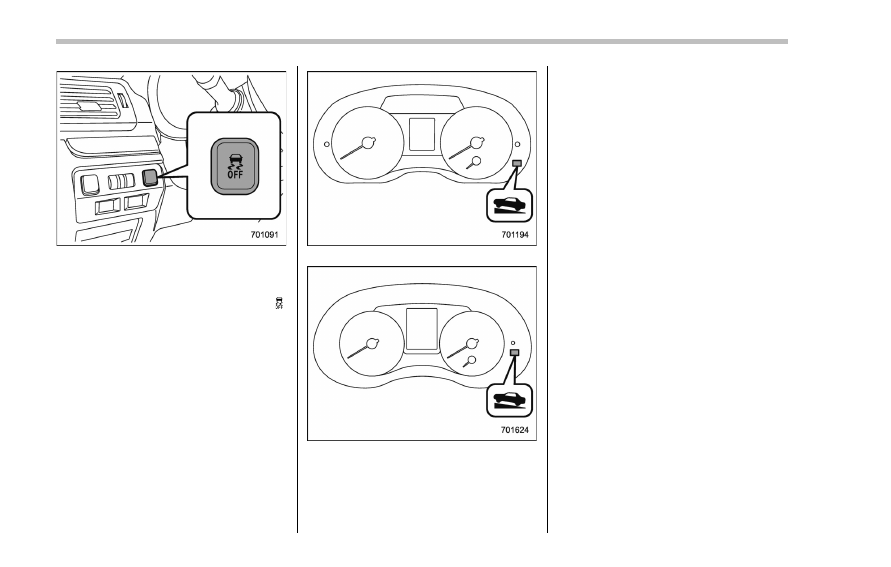

Vehicle Dynamics Control OFF switch

Press the Vehicle Dynamics Control OFF
switch to deactivate the Vehicle Dynamics
Control system. It may be useful to briefly
deactivate the Vehicle Dynamics Control
system under the following situations.
. a standing start on a steeply sloping
road with a snowy, gravel-covered, or

otherwise slippery surface
. extrication of the vehicle when its
wheels are stuck in mud or deep snow

Vehicle Dynamics Control OFF indicator
light (type A)

7-36

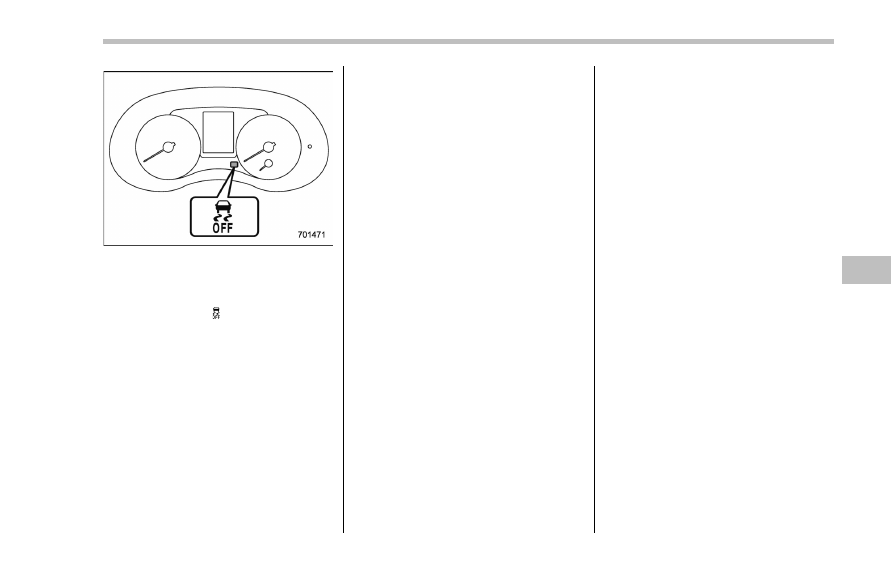

Vehicle Dynamics Control OFF indicator
light (type B)

When the switch is pressed during engine
operation, the Vehicle Dynamics Control
OFF indicator light

“ ” on the combination

meter illuminates. The Vehicle Dynamics
Control system will be deactivated and the
vehicle will behave like a model not
equipped with the Vehicle Dynamics Con-
trol system. When the switch is pressed
again to reactivate the Vehicle Dynamics
Control system, the Vehicle Dynamics
Control OFF indicator light turns off.
With the Vehicle Dynamics Control system
deactivated, traction and stability en-
hancement offered by Vehicle Dynamics
Control system is unavailable. Therefore
you should not deactivate the Vehicle
Dynamics Control system except under

above-mentioned situations.

NOTE

. When the switch has been pressed
to deactivate the Vehicle Dynamics
Control system, the Vehicle Dynamics
Control system automatically reacti-
vates itself the next time the ignition
switch is turned to the

“LOCK”/“OFF”

position and the engine is restarted.

. If the switch is held down for 30
seconds or longer, the indicator light
turns off, the Vehicle Dynamics Control
system is activated, and the system
ignores any further pressing of the
switch. To make the switch usable
again, turn the ignition switch to the

“LOCK”/“OFF” position and restart the
engine.

. When the switch is pressed to
deactivate the Vehicle Dynamics Con-
trol system, the vehicle

’s running per-

formance is comparable with that of a
vehicle that does not have a Vehicle
Dynamics Control system. Do not de-
activate the Vehicle Dynamics Control
system except when absolutely neces-
sary.

. Even when the Vehicle Dynamics
Control system is deactivated, compo-
nents of the brake control system may
still activate. When the brake control
system is activated, the Vehicle Dy-

namics Control operation indicator
light flashes.

Starting and operating/Vehicle Dynamics Control system

7-37

Starting and operating/Tire pressure monitoring system (TPMS) (U.S.

–spec. models)

Tire pressure monitoring
system (TPMS) (U.S.-spec.
models)

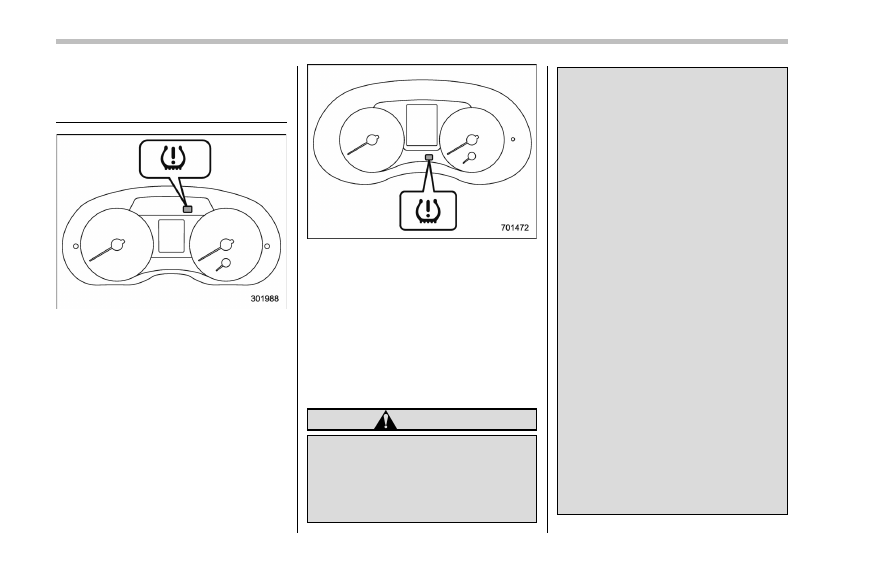

Low tire pressure warning light (type A)

Low tire pressure warning light (type B)

The tire pressure monitoring system pro-
vides the driver with a warning message
when tire pressure is severely low.
The tire pressure monitoring system will
activate only when the vehicle is driven at
speeds above 20 mph (32 km/h). Also,
this system may not react immediately to a
sudden drop in tire pressure (for example,
a blow-out caused by running over a
sharp object).

WARNING

. If the low tire pressure warning

light illuminates while driving,
never brake suddenly. Instead,
perform the following procedure.
Otherwise, an accident involving
serious vehicle damage and ser-

ious personal injury could occur.

(1) Keep driving straight ahead

while gradually reducing
speed.

(2) Slowly pull off the road to a

safe location.

(3) Check the pressure for all four

tires and adjust the pressure
to the COLD tire pressure
shown on the tire placard.
The tire placard is located on
the door pillar on the driver

’s

side.

Even when the vehicle is driven a

very short distance, the tires get
warm and their pressures in-
crease accordingly. Be sure to
let the tires cool thoroughly be-
fore adjusting their pressures to
the standard values shown on
the tire placard. Refer to

“Tires

and wheels

” F11-21. The tire

pressure monitoring system
does not function when the ve-
hicle is stationary. After adjusting
the tire pressures, increase the
vehicle speed to at least 20 mph
(32 km/h) to start the TPMS
rechecking of the tire inflation
pressures. If the tire pressures
are now above the severe low

7-38

pressure threshold, the low tire
pressure warning light should
turn off a few minutes later.

If this light still illuminates while
driving after adjusting the tire
pressure, a tire may have signifi-
cant damage and a fast leak that
causes the tire to lose air rapidly.
If you have a flat tire, replace it
with a spare tire as soon as
possible.

. When a spare tire is mounted or a

wheel rim is replaced without the
original pressure sensor/trans-
mitter being transferred, the low
tire pressure warning light will
illuminate steadily after blinking
for approximately one minute.
This indicates the TPMS is un-
able to monitor all four road
wheels. Contact your SUBARU
dealer as soon as possible for
tire and sensor replacement and/
or system resetting.

. When a tire is repaired with liquid

sealant, the tire pressure warning
valve and transmitter may not
operate properly. If a liquid sea-
lant is used, contact your nearest
SUBARU dealer or other qualified
service shop as soon as possi-
ble. Make sure to replace the tire

pressure warning valve and
transmitter when replacing the
tire. You may reuse the wheel if
there is no damage to it and if the
sealant residue is properly
cleaned off. Do not inject any tire
liquid or aerosol tire sealant into
the tires, as this may cause a
malfunction of the tire pressure
sensors. If the light illuminates
steadily after blinking for ap-
p r o x i m a t e l y

o n e

m i n u t e ,

promptly contact a SUBARU
dealer to have the system in-
spected.

CAUTION

Do not place metal film or any metal
parts in the trunk. This may cause
poor reception of the signals from
the tire pressure sensors, and the
tire pressure monitoring system will
not function properly.

FCC ID: CWTWD1U781

NOTE

This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This de-
vice may not cause harmful interfer-

ence, and (2) this device must accept
any interference received, including
interference that may cause undesired
operation.
FCC CAUTION
Changes or modifications not ex-
pressly approved by the party respon-
sible for compliance could void the
user

’s authority to operate the equip-

ment.

Starting and operating/Tire pressure monitoring system (TPMS) (U.S.

–spec. models)

7-39

Starting and operating/Parking your vehicle

Parking your vehicle

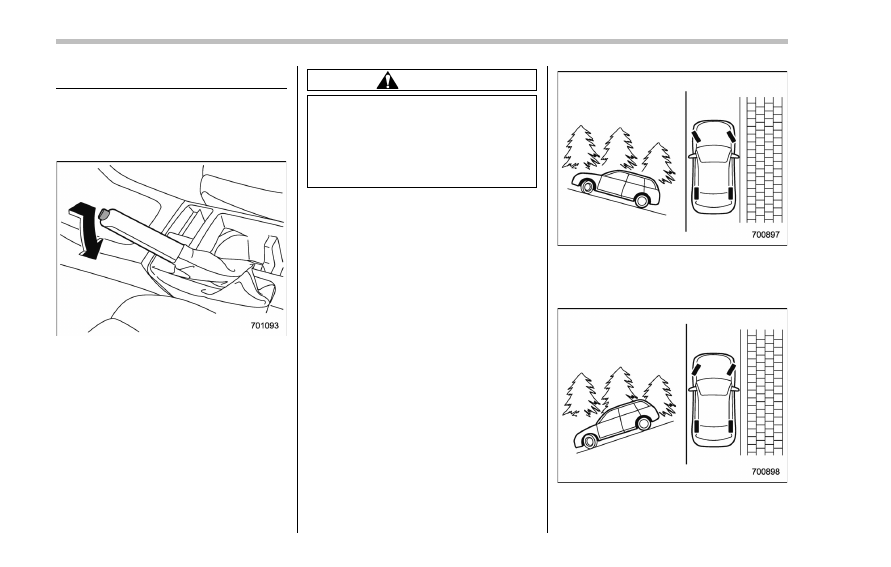

& Parking brake

To set the parking brake, depress the
brake pedal firmly and hold it down until
the parking brake lever is fully pulled up.

To release the parking brake, pull the lever
up slightly, press the release button, then
lower the lever while keeping the button
pressed.
When the parking brake is set while the
engine is running, the parking brake
warning light illuminates. After starting
the vehicle, be sure that the warning light
has turned off before the vehicle is driven.
Refer to

“Brake system warning light (red)”

F3-21.

CAUTION

Never drive while the parking brake
is set because this will cause un-
necessary wear on the brake lin-
ings. Before starting to drive, always
make sure that the parking brake
has been fully released.

& Parking tips

When parking your vehicle, always per-
form the following items.
. Apply the parking brake firmly.

. For MT models, put the shift lever in the

“1” (1st) for upgrade or “R” (Reverse) for a
downgrade.
. For CVT models, put the select lever in
the

“P” (Park) position.

Never rely on the mechanical friction of
the transmission alone to hold the vehicle.

When parking on a hill, always turn the
steering wheel. When the vehicle is
headed up the hill, the front wheels should
be turned away from the curb.

When facing downhill, the front wheels
should be turned into the curb.

7-40

WARNING

. Never leave unattended children

or pets in the vehicle. They could
accidentally injure themselves or
others through inadvertent op-
eration of the vehicle. Also, on
hot or sunny days, the tempera-
ture in a closed vehicle could
quickly become high enough to
cause severe or possibly fatal
injuries to people.

. Do not park the vehicle over

flammable materials such as dry
grass, waste paper or rags, as
they may burn easily if they come
near hot engine or exhaust sys-
tem parts.

. Be sure to stop the engine if you

take a nap in the vehicle. If
engine exhaust gas enters the
passenger compartment, occu-
pants in the vehicle could die
from carbon monoxide (CO) con-
tained in the exhaust gas.

CAUTION

If your vehicle has a front under-
spoiler and rear underspoiler (both
optional), pay attention to blocks

and other obstructions on the
ground when parking. The under-
spoilers could be damaged by con-
tact with them.

Hill start assist system

WARNING

. The Hill start assist system is a

device only for helping the driver
to START the vehicle on an uphill
grade. To prevent accidents
when the vehicle is parked on a
slope, be sure to firmly set the
parking brake. When setting the
parking brake, make sure that the
vehicle remains stationary when
the clutch pedal (MT models) and
brake pedal (both MT and CVT
models) are released.

. Do not turn the ignition switch to

the

“LOCK”/“OFF” position while

the Hill start assist system is
operating. The Hill start assist
system will be deactivated and
may lead to an accident.

The Hill start assist system is a device to
make the following vehicle operations
easier.

Starting and operating/Hill start assist system

– CONTINUED –

7-41

Starting and operating/Hill start assist system

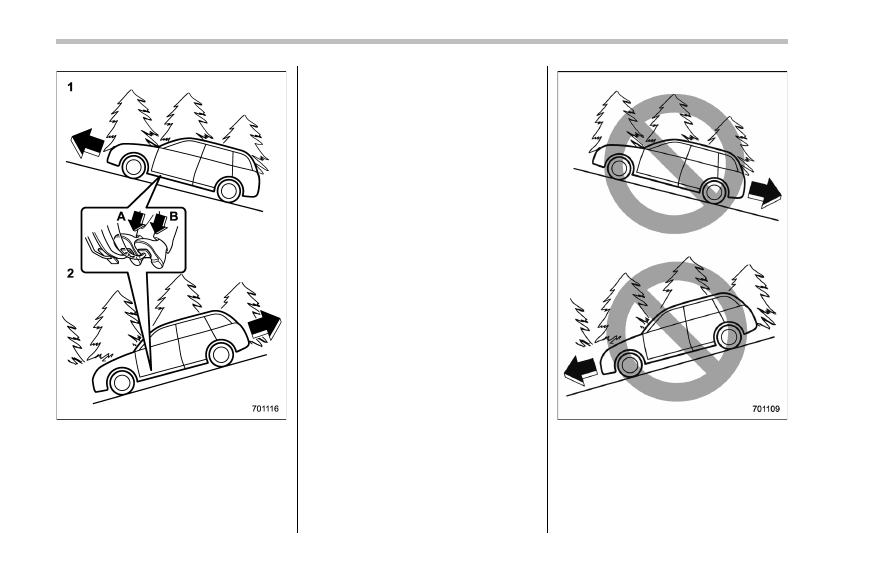

1)

Starting forward facing uphill

2)

Starting backward facing downhill

A)

Brake pedal (both MT models and CVT
models)

B)

Clutch pedal (MT models only)

In both these cases, the Hill start assist
system operates under the following con-

ditions.
. when the clutch pedal is depressed
while the brake pedal is also depressed
(MT models)
. when the vehicle has stopped with the
brake pedal depressed (CVT models)

Braking power is maintained temporarily
(for approximately 2 seconds) by the Hill
start assist system after the brake pedal is
released. The driver is therefore able to
start the vehicle in the same way as on a
level grade, just using the clutch pedal
(MT models only) and accelerator pedal
(all models).

If the braking power of the Hill start assist
system is insufficient after the brake pedal
is released, apply more braking power by
depressing the brake pedal again.

The Hill start assist system may not
operate on slight grades. Also, the Hill
start assist system does not operate in the
following cases.

. when starting backward facing uphill

. when starting forward facing downhill

. while the parking brake is applied

. while the ignition switch is in the “ACC”
or

“LOCK”/“OFF” position

. while the Hill start assist warning light/

7-42

Hill start assist OFF indicator light is
illuminated

When using the Hill start assist system, a
braking effect may be felt even after the
brake pedal has been released. However,
for MT models, this braking effect should
disappear once the clutch pedal is re-
leased.

NOTE

A slight jolt may be felt when the
vehicle begins to move forward after
being reversed.

& To activate/deactivate the Hill

start assist system

CAUTION

While the Hill start assist system is
deactivated, when starting on an
uphill grade, braking power is not
maintained if the brake pedal is
released. Start on an uphill grade
by using the parking brake.

You can activate/deactivate the Hill start
assist system according to the following
procedure.

NOTE

If you make an error when performing
any steps in the following procedure,
place the ignition switch in the

“LOCK”/“OFF” position once and then
start over again.

! To deactivate
1. Park your vehicle in a flat and safe
location and apply the parking brake.
2. Turn the ignition switch to the

“LOCK”/

“OFF” position.
3. Restart the engine.

Type A

Type B

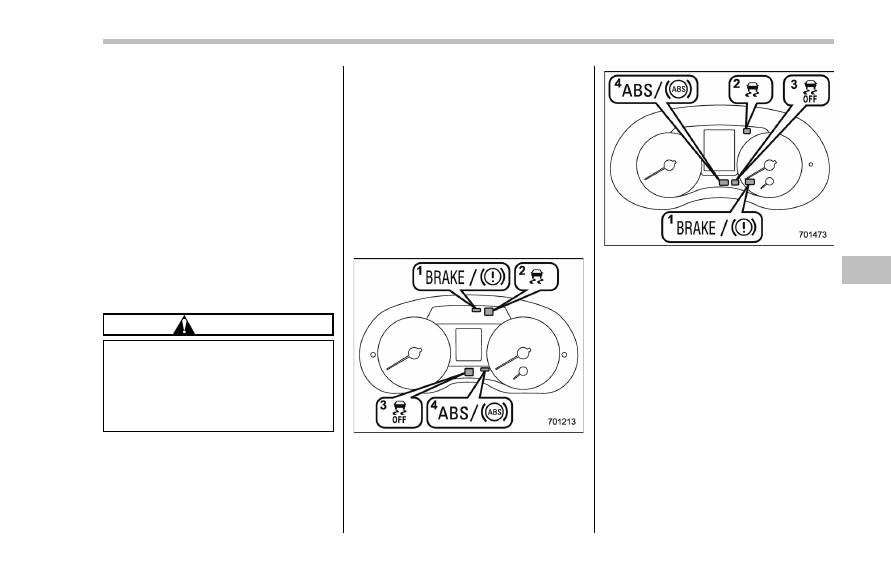

4. Confirm the following items.

(1) The brake system warning light
illuminates.
(2) The Vehicle Dynamics Control
warning light turns off.
(3) The Vehicle Dynamics Control
OFF indicator light turns off.
(4) The ABS warning light turns off.

Starting and operating/Hill start assist system

– CONTINUED –

7-43

Starting and operating/Hill start assist system

Vehicle Dynamics Control OFF switch

5. Press the Vehicle Dynamics Control
OFF switch and hold it until the Vehicle
Dynamics Control OFF indicator light

“ ”

on the combination meter illuminates for
30 seconds and then turns off.
6. Within 5 seconds after the Vehicle
Dynamics Control OFF indicator light
turns off, release the Vehicle Dynamics
Control OFF switch.

Hill start assist OFF indicator light (type A)

Hill start assist OFF indicator light (type B)

7. Within 2 seconds after releasing the
Vehicle Dynamics Control OFF switch,
press the Vehicle Dynamics Control OFF
switch once again. Then the Hill start

assist OFF indicator light blinks.
8. Turn the ignition switch to the

“LOCK”/

“OFF” position. The hill start assist system
has now been deactivated.

NOTE

While the Hill start assist system is
deactivated, the Hill start assist OFF
indicator light blinks.

! To activate
When the procedure to deactivate the Hill
start assist system is performed again, the
system is activated. When the Hill start
assist system is activated, the Hill start
assist OFF indicator light turns off.

& Hill start assist warning light/

Hill start assist OFF indicator
light

Refer to

“Hill start assist warning light/Hill

start assist OFF indicator light

” F3-22.

7-44

Cruise control (if equipped)

NOTE

For models with EyeSight system:
Refer to the Owner

’s Manual supple-

ment for the EyeSight system.

Cruise control enables you to maintain a
constant vehicle speed without holding
your foot on the accelerator pedal and it is
operative when the vehicle speed is 25
mph (40 km/h) or more.

WARNING

Do not use the cruise control under
any of the following conditions.
These may cause loss of vehicle
control.
. driving up or down a steep grade
. driving on slippery or winding

roads

. driving in heavy traffic
. towing a trailer

NOTE

Make sure the cruise control system is
turned off when the cruise control is
not in use to avoid unintentionally
setting of the cruise control.

& To set cruise control

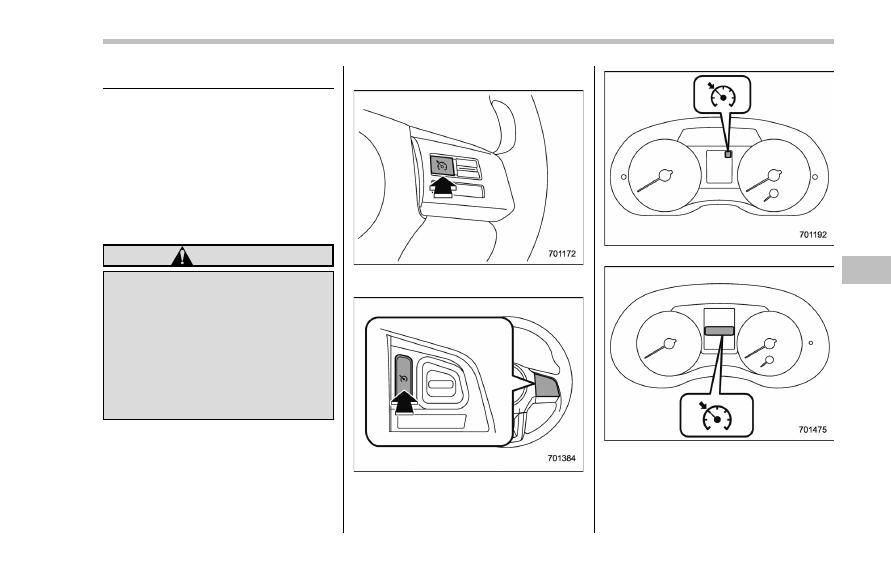

Cruise control main button (except Cross-
trek models)

Cruise control main button (Crosstrek
models)

1. Press the cruise control main button.

Cruise control indicator light (type A)

Cruise control indicator light (type B)

The cruise control indicator light on the
combination meter will illuminate.
2. Depress the accelerator pedal until the
vehicle reaches the desired speed.

Starting and operating/Cruise control

– CONTINUED –

7-45

Starting and operating/Cruise control

Except Crosstrek models

Crosstrek models

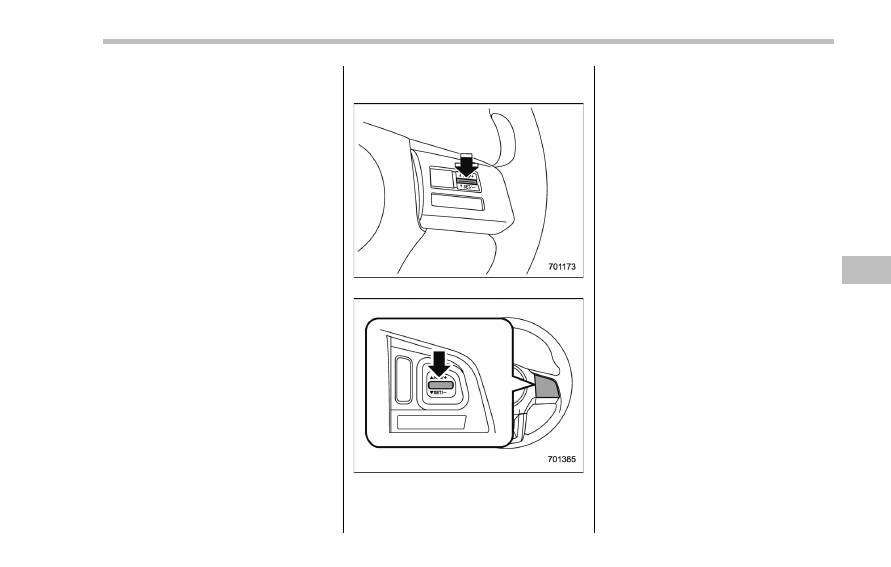

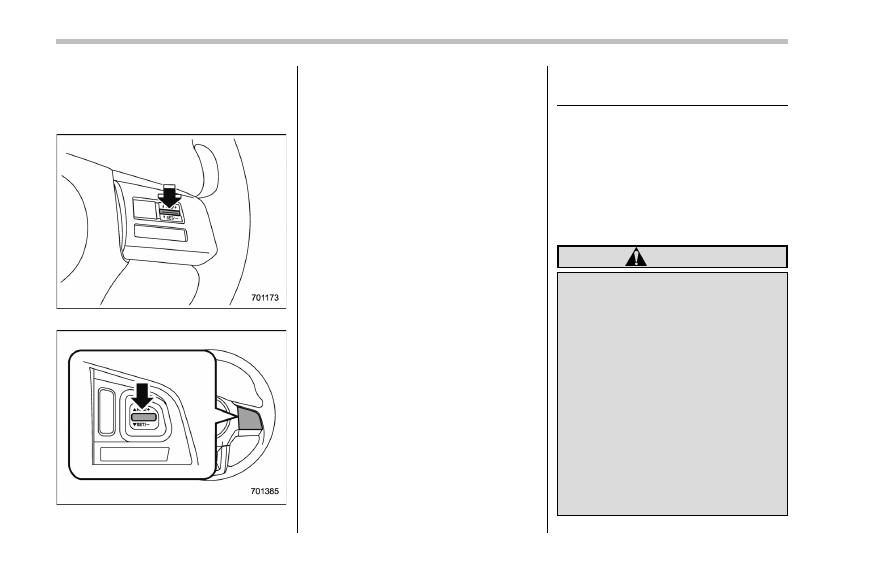

3. Press the

“RES/SET” switch to the

“SET” side and release it. Then release
the accelerator pedal.

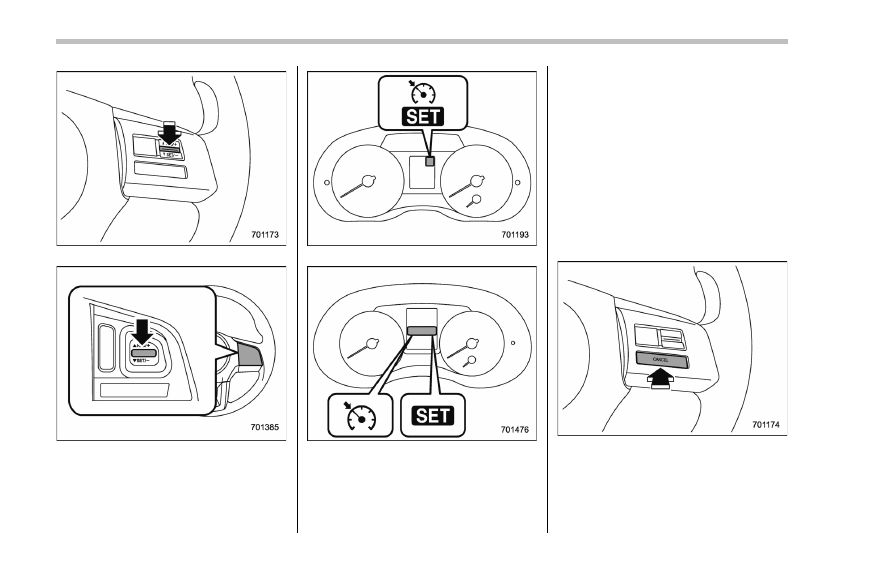

Cruise control set indicator light (type A)

Cruise control set indicator light (type B)

At this time, the cruise control set indicator
light is illuminated in the combination
meter.
The vehicle will maintain the desired

speed.

Vehicle speed can be temporarily in-
creased while driving with the cruise
control activated. Simply depress the
accelerator pedal to accelerate the vehi-
cle. When the accelerator pedal is re-
leased, the vehicle will return to and
maintain the previous cruising speed.

& To temporarily cancel the

cruise control

The cruise control can be temporarily
canceled in the following ways.

Except Crosstrek models

7-46

Crosstrek models

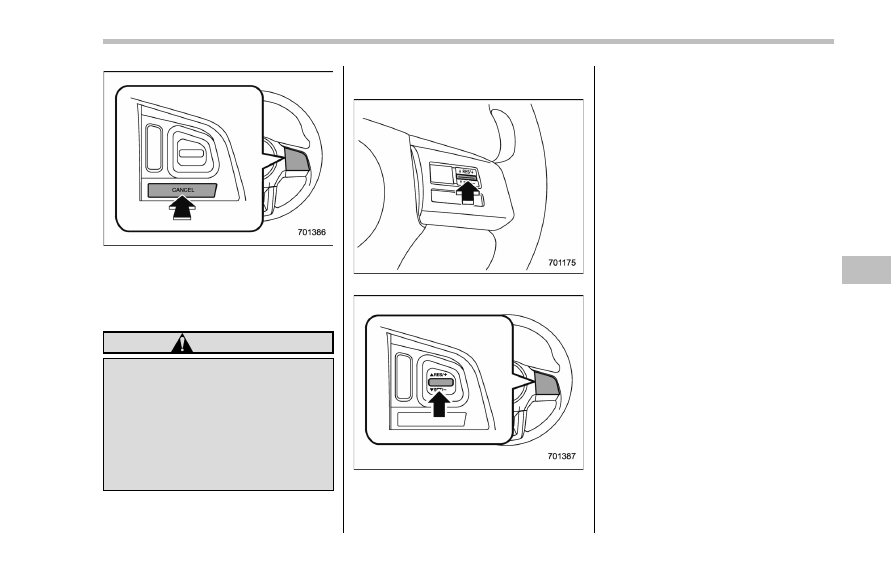

. Press the “CANCEL” button.

. Depress the brake pedal.

. Depress the clutch pedal (MT models
only).

WARNING

For CVT models, you can cancel the
cruise control by shifting the select
lever into the

“N” position. However,

do not shift the lever into the

“N”

position while driving except in case
of emergency. If the select lever is
shifted into the

“N” position, the

engine brake will no longer work.
This could result in an accident.

The cruise control set indicator light in the

combination meter turns off when the
cruise control is canceled.

Except Crosstrek models

Crosstrek models

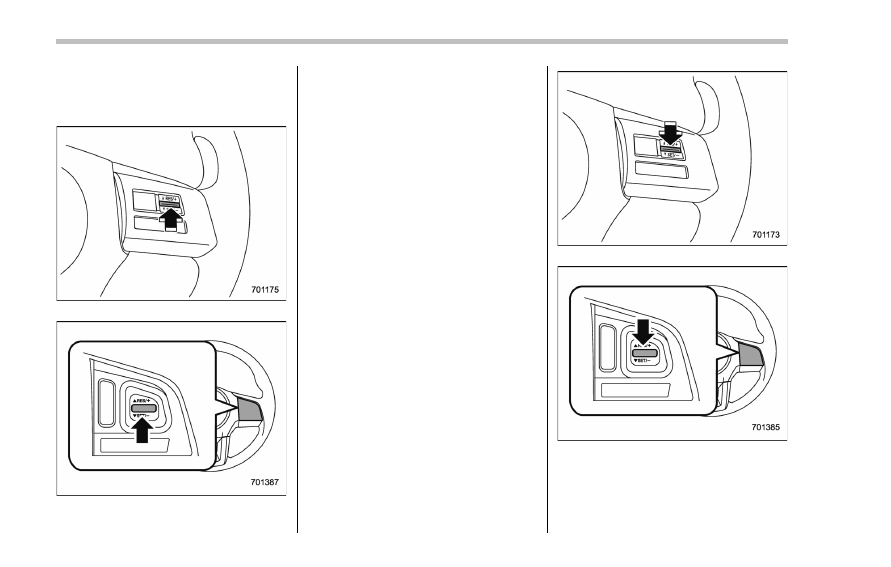

To resume the cruise control after it has
been temporarily canceled and with vehi-

cle speed of approximately 20 mph (30
km/h) or more, press the

“RES/SET”

switch to the

“RES” side to return to the

original cruising speed automatically.
The cruise control set indicator light in the
combination meter will automatically illu-
minate at this time.

& To turn off the cruise control

There are two ways to turn off the cruise
control:
. Press the cruise control main button
again.
. Turn the ignition switch to the “ACC” or

“LOCK”/“OFF” position (but only when the
vehicle is completely stopped).

Starting and operating/Cruise control

– CONTINUED –

7-47

Starting and operating/Cruise control

& To change the cruising speed

! To increase the speed (by the “RES/

SET

” switch)

Except Crosstrek models

Crosstrek models

Press the

“RES/SET” switch to the “RES”

side and hold it until the vehicle reaches
the desired speed. Then, release the
switch. The vehicle speed at that moment
will be memorized and treated as the new
set speed.

U.S.-spec. models
When the difference between the actual
vehicle speed and the set speed is less
than 4 mph (6.8 km/h), the set speed can
be increased 1 mph (1.6 km/h) each time
by pressing the

“RES/SET” switch to the

“RES” side quickly.

Except U.S.-spec. models
When the difference between the actual
vehicle speed and the set speed is less
than 4.4 km/h, the set speed can be
increased 1 km/h each time by pressing
the

“RES/SET” switch to the “RES” side

quickly.
! To increase the speed (by accel-

erator pedal)

1. Depress the accelerator pedal to
accelerate the vehicle to the desired
speed.

Except Crosstrek models

Crosstrek models

2. Press the

“RES/SET” switch to the

“SET” side once. Now the desired speed
is set and the vehicle will keep running at
that speed without depressing the accel-

7-48

erator pedal.

NOTE

. U.S.-spec. models
If the difference between the actual
vehicle speed when the switch is
pressed and the speed last time you
set is less than 4 mph (6.8 km/h), the
vehicle speed will be lowered by 1 mph
(1.6 km/h). This occurs because the
cruise control system regards this
operation as that intended to decrease
the vehicle speed.

. Except U.S.-spec. models
If the difference between the actual
vehicle speed when the switch is
pressed and the speed last time you
set is less than 4.4 km/h, the vehicle
speed will be lowered by 1 km/h. This
occurs because the cruise control
system regards this operation as that
intended to decrease the vehicle
speed.

! To decrease the speed (by the

“RES/SET” switch)

Except Crosstrek models

Crosstrek models

Press the

“RES/SET” switch to the “SET”

side and hold it until the vehicle reaches

the desired speed. Then, release the
switch. The vehicle speed at that moment
will be memorized and treated as the new
set speed.

U.S.-spec. models
When the difference between the actual
vehicle speed and the set speed is less
than 4 mph (6.8 km/h), the set speed can
be lowered 1 mph (1.6 km/h) each time by
pressing the

“RES/SET” switch to the

“SET” side quickly.

Except U.S.-spec. models
When the difference between the actual
vehicle speed and the set speed is less
than 4.4 km/h, the set speed can be
lowered 1 km/h each time by pressing the

“RES/SET” switch to the “SET” side
quickly.

Starting and operating/Cruise control

– CONTINUED –

7-49

Starting and operating/BSD/RCTA (5

–door models — if equipped)

! To decrease the speed (by brake

pedal)

1. Depress the brake pedal to release
cruise control temporarily.

Except Crosstrek models

Crosstrek models

2. When the speed decreases to the
desired speed, press the

“RES/SET”

switch to the

“SET” side once. Now the

desired speed is set and the vehicle will
keep running at that speed without de-
pressing the accelerator pedal.

& Cruise control indicator light

Refer to

“Cruise control indicator light”

F3-31.

& Cruise control set indicator

light

Refer to

“Cruise control set indicator light”

F3-31.

BSD/RCTA (5-door models

—

if equipped)

The BSD/RCTA consists of rear radar with
Blind Spot Detection and Rear Cross
Traffic Alert.

These functions enable the system to
detect objects or vehicles to the rear,
drawing attention to the driver when
changing a lane or when driving in
reverse.

WARNING

The driver is responsible for driving
safely. Always be sure to check the
surroundings with your eyes when
changing lanes or reversing the
vehicle.

The system is designed to assist the
driver by monitoring the rear and
side areas of the vehicle during a
lane change or reversing. However,
you cannot rely on this system
alone in assuring the safety during
a lane change or reversing. Over-
confidence in this system could
result in an accident and lead to
serious injury or death. Since the
system operation has various limita-
tions, the flashing or illumination of

7-50
