Subaru B9 Tribeca (2007 год). Руководство - часть 528

WI-20

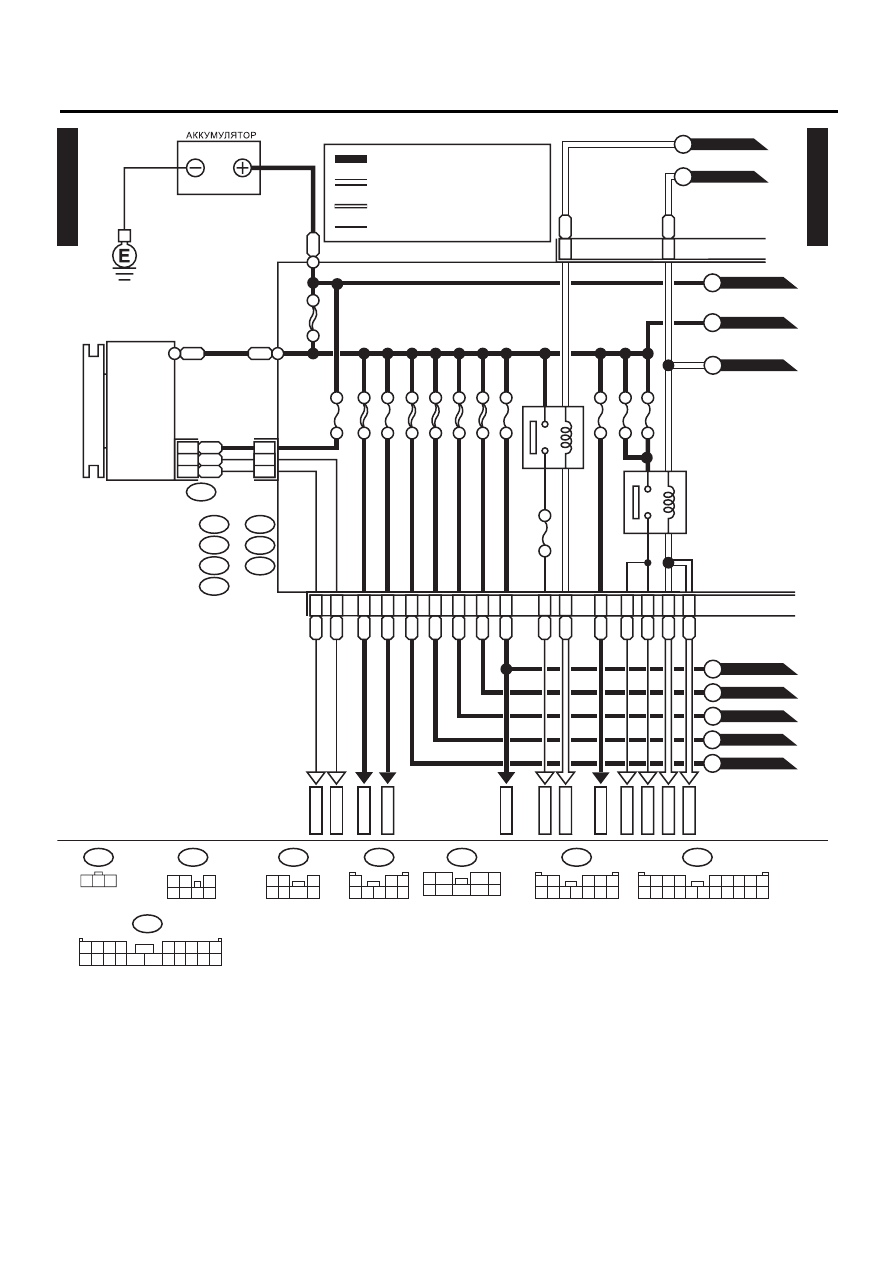

Цепь электропитания

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

№

Нагрузка

MB-1

Реле цепи отказоустойчивости системы VDC

MB-2

Блок управления системы VDC

MB-4

Реле вспомогательного вентилятора

MB-5

Реле обогрева зеркал

Обогреватель заднего стекла

MB-6

Центральный блок управления

MB-7

Реле 2 основного вентилятора

MB-8

Электродвигатель основного вентилятора

MB-9

ECM

MB-10

Реле 2 основного вентилятора

MB-11

Реле 2 основного вентилятора

MB-12

Правый регулятор уровня светового пучка фар

MB-13

Левый регулятор уровня светового пучка фар

MB-14

Переключатель освещения

MB-15

Комбинация приборов

MB-16

Правая фара

MB-17

Левая фара

MB-18

Центральный блок управления

Переключатель света фар и сигнализатора
обгона

Переключатель освещения

MB-19

Звуковой сигнал

MB-20

Звуковой сигнал

MB-21

Выключатель звукового сигнала

MB-22

Главное реле

MB-23

Главное реле

Главное реле 2

MB-24

Реле электронной дроссельной заслонки

MB-25

Реле топливного насоса

MB-26

TCM

MB-27

ECM

Разъем передачи данных

MB-28

Датчик системы предупреждения ключа
зажигания

Лампа подсветки ключа

Блок указателей поворота и аварийной
сигнализации

Центральный блок управления

MB-29

Точечный светильник

Лампа подсветки левого аксессуарного
зеркальца

Лампа подсветки правого аксессуарного
зеркальца

Левый плафон подсветки подножки

Правый плафон подсветки подножки

Плафон подсветки пространства для ног со
стороны водителя

Плафон подсветки пространства для ног со
стороны пассажира

Центральный блок управления

Передний плафон освещения салона

Задний плафон освещения салона (с люком
в крыше, с задней развлекательной системой
или без люка в крыше)

MB-30

Автоматический выключатель цепи
электростеклоподъемников

MB-31

Предохранитель F/B № 16

MB-32

Переключатель стояночных огней

MB-33

Реле вентилятора

MB-34

Реле вспомогательного оборудования 2

Реле вакуумного насоса

FB-1

Разъем прицепа

FB-2

Реле задних противотуманных фонарей

FB-3

Выключатель стоп-сигналов и датчик нажатия
педали тормоза

FB-4

Реле обогрева зеркал

Реле антиобледенителя стеклоочистителей

FB-5

Реле обогрева сидений

FB-6

Центральный блок управления

FB-8

Реле кондиционера воздуха задней части
салона

FB-9

Реле передних противотуманных фар

FB-10

MFD

Аудиосистема

Блок управления системы дистанционного
управления замками автомобиля

Левый плафон подсветки пространства для
ног сидений второго ряда

Видеомонитор

Блок системы навигации

Плафон подсветки переднего левого порога

Плафон подсветки переднего правого порога

Блок задней развлекательной системы

Плафон подсветки заднего правого порога

FB-11

Правый плафон подсветки пространства для
ног сидений второго ряда

Плафон освещения багажника

Плафон дверцы багажного отсека

Плафон подсветки заднего левого порога

№

Нагрузка

WI-21

Цепь электропитания

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

FB-13

Блок системы навигации

Левый фонарь подсветки номерного знака

Правый фонарь подсветки номерного знака

FB-14

Реле передних противотуманных фар

Реле задних противотуманных фонарей

FB-17

Предупреждающее табло (со стороны
водителя)

Предупреждающее табло (со стороны
пассажира)

Блок камеры заднего вида

Комбинация приборов

FB-18

Блок управления автоматического
кондиционера

Центральный блок управления

FB-19

Переключатель дистанционного управления
наружными зеркалами

FB-20

Реле вспомогательного оборудования 2

Реле обогрева сидений

Затеняемое зеркало

FB-21

Задняя розетка электропитания вспомогатель-
ного оборудования (третий ряд сидений)

Задняя розетка электропитания вспомогатель-
ного оборудования (в багажном отсеке)

FB-23

Электродвигатель заднего стеклоочистителя

FB-24

Центральный блок управления

Электродвигатель омывателя заднего стекла

FB-25

MFD

Аудиосистема

Видеомонитор

Блок системы навигации

Блок камеры заднего вида

Блок задней развлекательной системы

FB-27

Комбинированный переключатель
(стеклоочиститель)

Электродвигатель стеклоочистителей
ветрового стекла

Блок реле стеклоочистителей

FB-28

Центральный блок управления

FB-29

TCM

Блок управления автоматического
кондиционера

FB-32

Переключатель открывания/закрывания

Блок управления люком в крыше и
электродвигатель привода люка

Выключатель стоп-сигналов и датчик нажатия
педали тормоза

Переключатель наклона

Разъем передачи данных

Реле антиобледенителя стеклоочистителей

FB-34

Блок указателей поворота и аварийной
сигнализации

FB-35

Реле фонарей заднего хода

№

Нагрузка

FB-36

MFD

Комбинация приборов

FB-37

Центральный блок управления

FB-38

ECM

Реле P-VIGN

TCM

Реле топливного насоса

FB-39

Блок управления системы подушек
безопасности

FB-41

Блок управления системы подушек
безопасности

FB-42

Реле электростеклоподъемников

FB-44

Блок управления системы VDC

Датчик угла поворота рулевого колеса

Датчик угловой скорости рыскания

FB-45

Панель управления кондиционером

Реле кондиционера воздуха задней части
салона

FB-46

Реле кондиционера воздуха

Привод заслонки FRESH/RECIRC

Блок управления автоматического
кондиционера

Датчик давления

Реле вентилятора

FB-48

Электропривод регулировки левого сиденья
(с памятью положения сиденья)

FB-49

Видеомонитор

ACC-1

Электродвигатель омывателя ветрового
стекла

ALT-1

ECM

ST-1

Реле блокиратора

ST-2

Реле стартера

№

Нагрузка

WI-22

Цепь электропитания

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

WI-14478

P-SUP(R)-01

P-SUP(R)-01

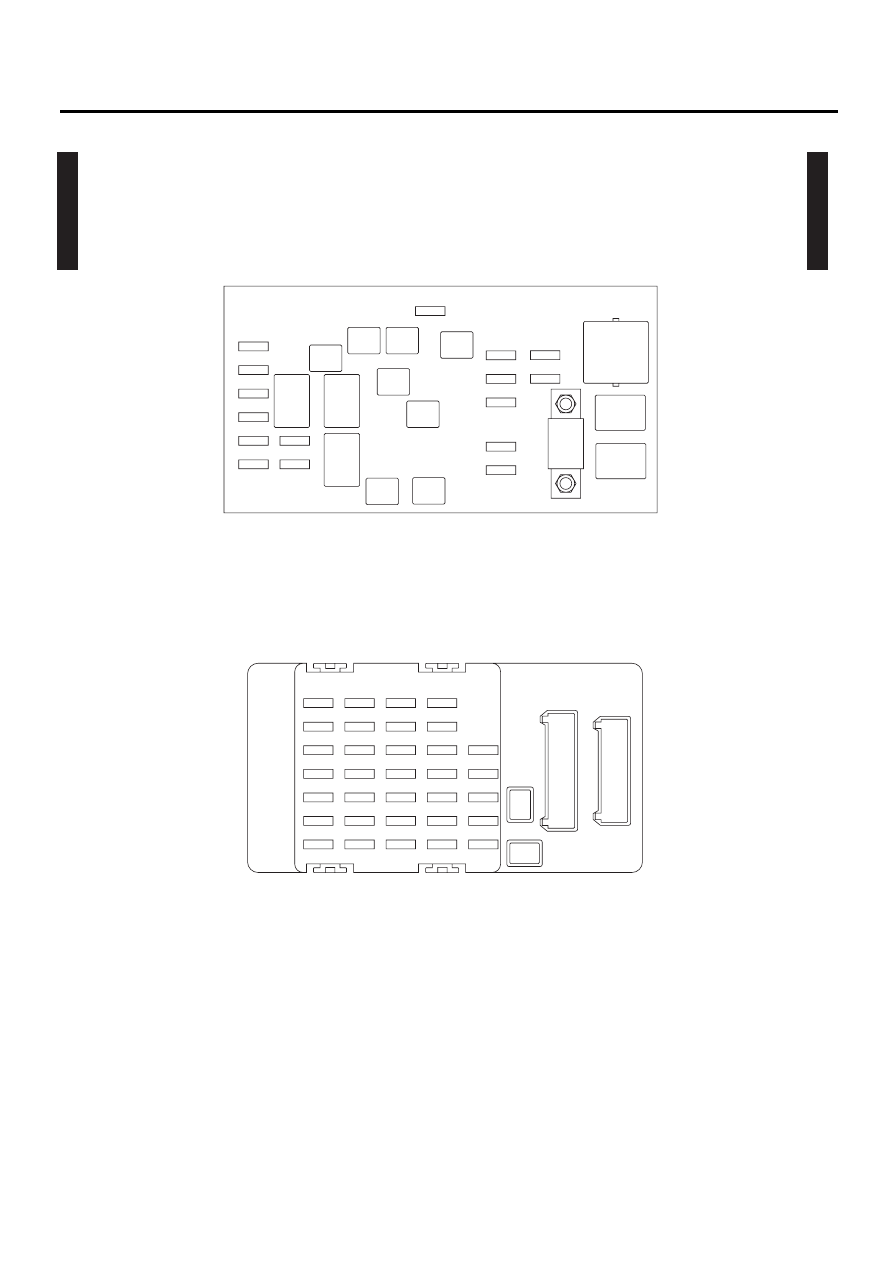

ГЛАВНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ (M/B)

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ (F/B)

NO. 11

NO. 12

NO. 13

NO. 14

РЕЛЕ

ЗВУКО-

ВОГО

СИГ-

НАЛА

РЕЛЕ

ГАБАРИТ-

НЫХ

ОГНЕЙ

РЕЛЕ

ПРАВОЙ

ФАРЫ

РЕЛЕ

ЛЕВОЙ

ФАРЫ

РЕЛЕ ОСНОВ-

НОГО ВЕНТИ-

ЛЯТОРА-1

РЕЛЕ

ОБОГ-

РЕВА

ЗАДНЕГО

СТЕКЛА

NO. 15

NO. 16

NO. 10

NO. 1

NO. 2

NO. 3

NO. 4

NO. 12

NO. 5

NO. 19

NO. 18

NO. 17

NO. 16

NO. 15

NO. 26

NO. 6

NO. 7

NO. 8

NO. 9

NO. 10

NO. 11

NO. 14

NO. 21

NO. 28

NO. 29

NO. 30

NO. 31

NO. 32

NO. 25

NO. 24

NO. 23

NO. 22

NO. 33

NO. 13

NO. 20

NO. 27

NO. 9

NO. 8

NO. 7

NO. 6

ГЛАВ-

НЫЙ

SBF

NO. 5

NO. 4

NO. 3

SBF-1

SBF-2

SBF-6

SBF-3

SBF-4

SBF-5

SBF-7

SBF-8

NO.2

NO.1

WI-23

Цепь электропитания

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14479

WR

BR

WB

2
1

BR

3

B1

4

B7

C1

0

ГЕНЕРАТОР

                 ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ (M/B)

MB-2

F26

MB-29

MB-1

MB-9

MB-

8

MB-6

A7

A9

A16

P-SUP(R)-05

B

P-SUP(R)-05

A

P-SUP(R)-03

C

P-SUP(R)-03

D

No. 4 25A

ГЛАВНЫЙ

S

BF 1

20A

P-SUP(R)-04

J

P-SUP(R)-04

I

P-SUP(R)-03

E

No. 3 25A

No.

8

 20A

No. 1 30A

No. 1

6

 7

.5A

No. 1

0

 25A

S

BF

-1 50A

S

BF

-8

 50A

S

BF

-6 50A

S

BF

-3 50A

S

BF

-2 50A

E5

E6

RL

G

7

H

8

G

Or

G

B

W

H4

B1

9

AL

T-

1

F26

1 2 3

B186

H:

(КОРИЧ-
НЕВЫЙ)

B144

D:

(СИНИЙ)

F35

C:

A:

1

2 3

4 5 6 7 8

1 2

3 4 5

6 7 8 9 10 11 12

F37

P-SUP(R)-05

H

P-SUP(R)-05

G

P-SUP(R)-04

F

РЕЛЕ ОСНОВНОГ

О



ВЕНТИЛЯТ

О

Р

А

 1

РЕЛЕ ОБОГРЕВ

А

 ЗАДНЕГ

О

 СТЕКЛА

W

W

F37

A:

B143

B:

F35

C:

B144

D:

F36

E:

B145

G:

B186

H:

LR

D9

G

D3

WD

2

RD

6

RY

D

5

MB-4

RW

E

3

WR

D7

B1

1

LD

8

L

AL

T-

2

MB-5

1 2

3

4 5

6

7

1
5

7

6

2

8

3

4
9

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

B: B143

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

ТОК ОТ КЛЕММЫ “IG” ВЫКЛЮЧАТЕЛЯ
ЗАЖИГАНИЯ

ПРОЧИЕ ТОКИ

НЕПОСРЕДСТВЕННЫЙ ТОК
ОТ АККУМУЛЯТОРА

ТОК ОТ КЛЕММЫ “ACC” ВЫКЛЮЧАТЕЛЯ
ЗАЖИГАНИЯ

G

R

MB-1

0

RY

Y

G

MB-7

LR

L

g

F36

E:

B145

G:

(КОРИЧ-
НЕВЫЙ)

(ЗЕЛЕНЫЙ)

1 2

3

4 5 6 7

P-SUP(R)-02

P-SUP(R)-02

No. 2 25A
