WI-3

Общая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

1. Общая процедура

диагностики

A: ОСНОВНЫЕ ПРОЦЕДУРЫ

1. ОБЩЕЕ ОПИСАНИЕ

Наиболее важной целью диагностики является
быстрое определение неисправной детали, со-
кращающее временные и трудовые затраты.

2. РАСПОЗНАВАНИЕ СИМПТОМОВ
НЕИСПРАВНОСТЕЙ

Определите, признаком какой неисправности
является данный симптом.

3. ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ

Посмотрите на электрическую схему и про-
верьте цепь системы. Затем проверьте пере-
ключатели, реле, предохранители, цепь массы
и т.п.

4. ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ
И УСТРАНЕНИЕ НЕИСПРАВНОСТИ

1) Используя процедуры диагностики, сузьте
круг возможных причин.
2) В случае необходимости используйте воль-
тметр, омметр и т.п.
3) Перед заменой некоторых деталей (пере-
ключатели, реле и т.д.), проверьте цепи элект-
ропитания и массы на наличие разрыва, ослаб-
ленных разъемов и т.п. Если проблемы в этих
цепях не выявлены, проверьте компоненты
цепи.

5. ПРОВЕРКА РАБОТЫ СИСТЕМЫ

После ремонта убедитесь в том, что система
работает нормально.

B: ОСНОВНЫЕ ПРОВЕРКИ

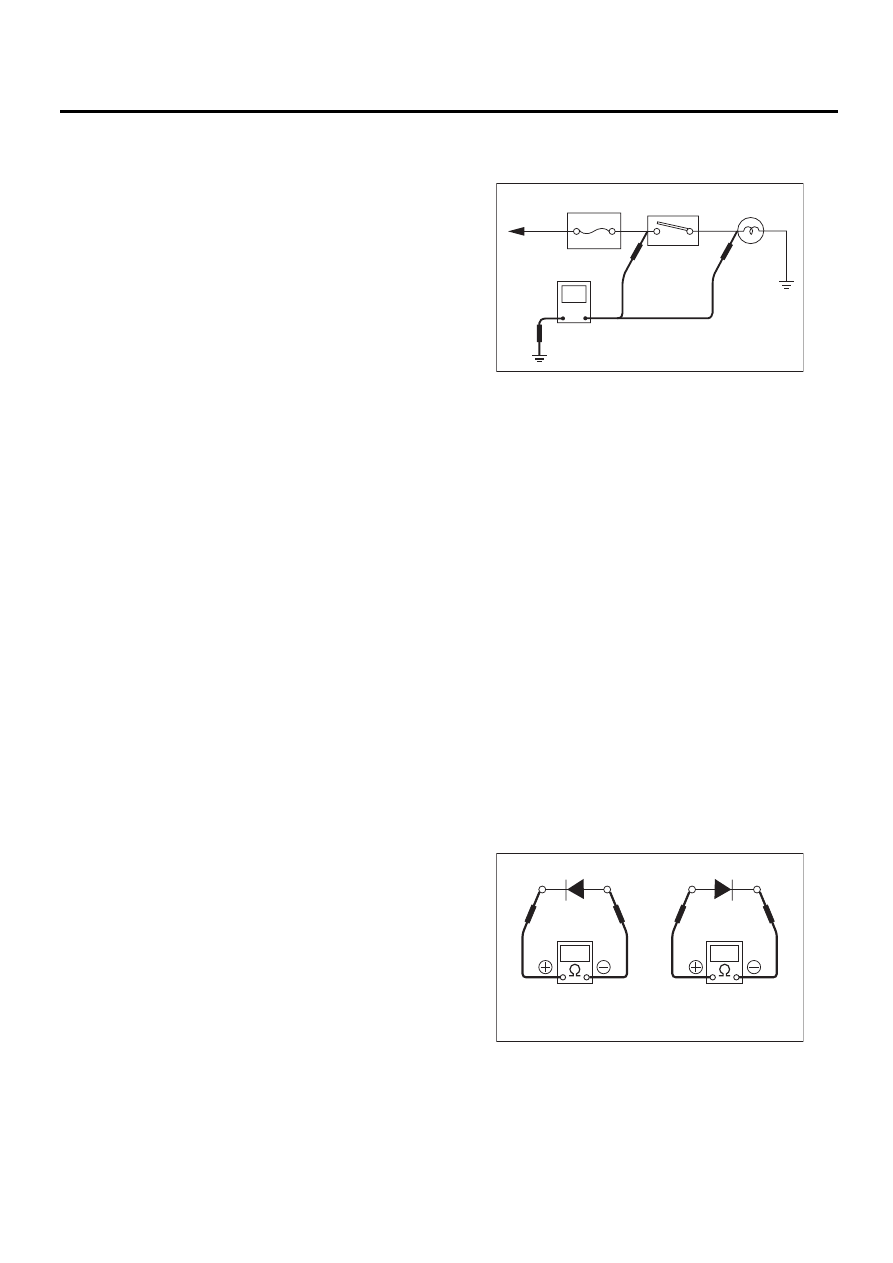

1. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

1) При использовании вольтметра подключите
отрицательный вывод к точке надежного за-
земления или к отрицательной клемме аккуму-
лятора, а положительный вывод – к разъему
или клемме компонента цепи.
2) Подсоедините положительный вывод воль-
тметра к разъему (A). Вольтметр покажет ве-
личину напряжения.

3) Переместите положительный вывод на
разъем (B). Вольтметр покажет отсутствие на-
пряжения.

4) При той же конфигурации проверяемой схе-
мы переведите выключатель в положение ON.
Вольтметр покажет наличие напряжения, од-
новременно включится лампа.
5) Цепь находится в исправном состоянии. Ес-
ли возникает проблема, например, не включа-
ется лампа, используйте описанные выше про-
цедуры для обнаружения неисправности.

2. ПРОВЕРКА ЭЛЕКТРОПРОВОДНОСТИ
ЦЕПИ

1) Отсоедините клемму аккумулятора или
разъем, так, чтобы между контрольными точ-
ками не было напряжения.
Подсоедините два вывода омметра к обеим
контактным точкам.
Если в цепи имеются диоды, поменяйте выво-
ды местами и повторите проверку.
2) При помощи омметра проверьте электропро-
водность цепи диода. Электропроводность це-
пи должна наблюдаться при подключении от-
рицательного вывода к положительной сторо-
не диода, а положительного вывода – к
отрицательной стороне.
При смене полярности выводов электропро-
водности цепи быть не должно.

WI-02739

К цепи
питания

Предо-
хранитель

Выклю-
чатель

Лампа

(A)

(B)

WI-02740

Электропро-
водность есть

Электропро-
водности нет
