Переднее крыло

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

3. Переднее крыло

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите боковую декоративную накладку
порога. <См. EI-32,
СНЯТИЕ, Боковая декоративная накладка.>
3) Снимите передний бампер. <См. EI-21,
СНЯТИЕ, Передний бампер.>
4) Снимите узел фары. <См. LI-14, СНЯТИЕ,
Узел фары.>
5) Снимите брызговик. <См. EI-19,
СНЯТИЕ, Брызговик.>

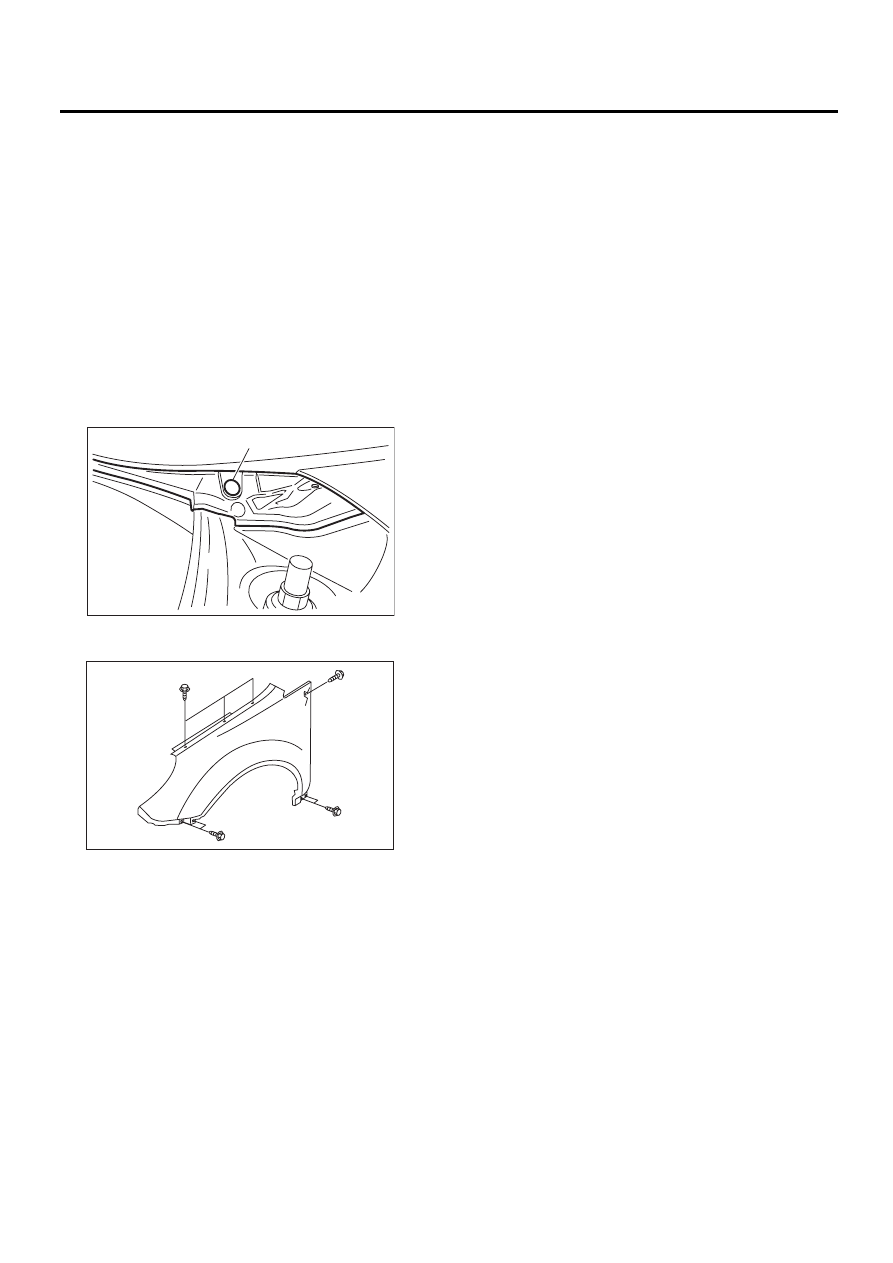

6) Снимите фиксатор (А) и снимите боковую
панель крышки капота.

7) Отверните болт и снимите панель переднего
крыла.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Выполняйте установку внимательно, чтобы
обеспечить равномерный зазор между пане-
лью переднего крыла и панелью капота. Раз-
меры зазора указаны в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ” раздела “Общие сведе-
ния”. <См. EB-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>

Момент затяжки:

7,4 Нм (0,75 кгс-м, 5,5 фунт-сила фут)

EI-01280

(A)

EB-00279

EB-17

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

4. Передняя дверь

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите внутреннюю отделку передней
двери. <См. EI-35, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Снимите узел наружного зеркала. <См. GW-

13, СНЯТИЕ, Узел наружного зеркала.>
4) Снимите динамик передней двери. <См. ET-

16, СНЯТИЕ, Передний динамик.>
5) Снимите уплотнительный кожух. <См. EB-

19, СНЯТИЕ, Передний уплотнительный ко-
жух.>
6) Снимите стекло передней двери. <См. GW-

9, СНЯТИЕ, Стекло передней двери.>
7) Снимите направляющую стекла двери и сни-
мите узел механизма стеклоподъемника и
электродвигателя передней двери. <См. GW-

10, СНЯТИЕ, Узел механизма стеклоподъем-
ника и электродвигателя передней двери.>
8) Снимите внутреннюю ручку передней двери.
<См. SL-27, СНЯТИЕ, Внутренняя ручка пере-
дней двери.>
9) Снимите узел замка передней двери. <См.
SL-29, СНЯТИЕ, Узел замка и привода замка
передней двери.>
10) Снимите наружную ручку передней двери.
<См. SL-28, СНЯТИЕ, Наружная ручка пере-
дней двери.>
11) Снимите уплотнитель передней двери.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

12) Отверните болты и гайки и снимите меха-
низм двери.

13) Снимите нижнюю крышку панели приборов
или нижнюю крышку отделения для перчаток.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.> или <См. EI-37, СНЯТИЕ, Отделе-
ние для перчаток.>
14) Отсоедините разъем жгута проводов двери
от жгута проводов кузова.

15) Положите на домкрат деревянный брусок и
установите домкрат под переднюю дверь. Во
избежание повреждения двери, подоприте ее
домкратом.

EB-00141

EB-00154

EB-00151

EB-00013

EB-18

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

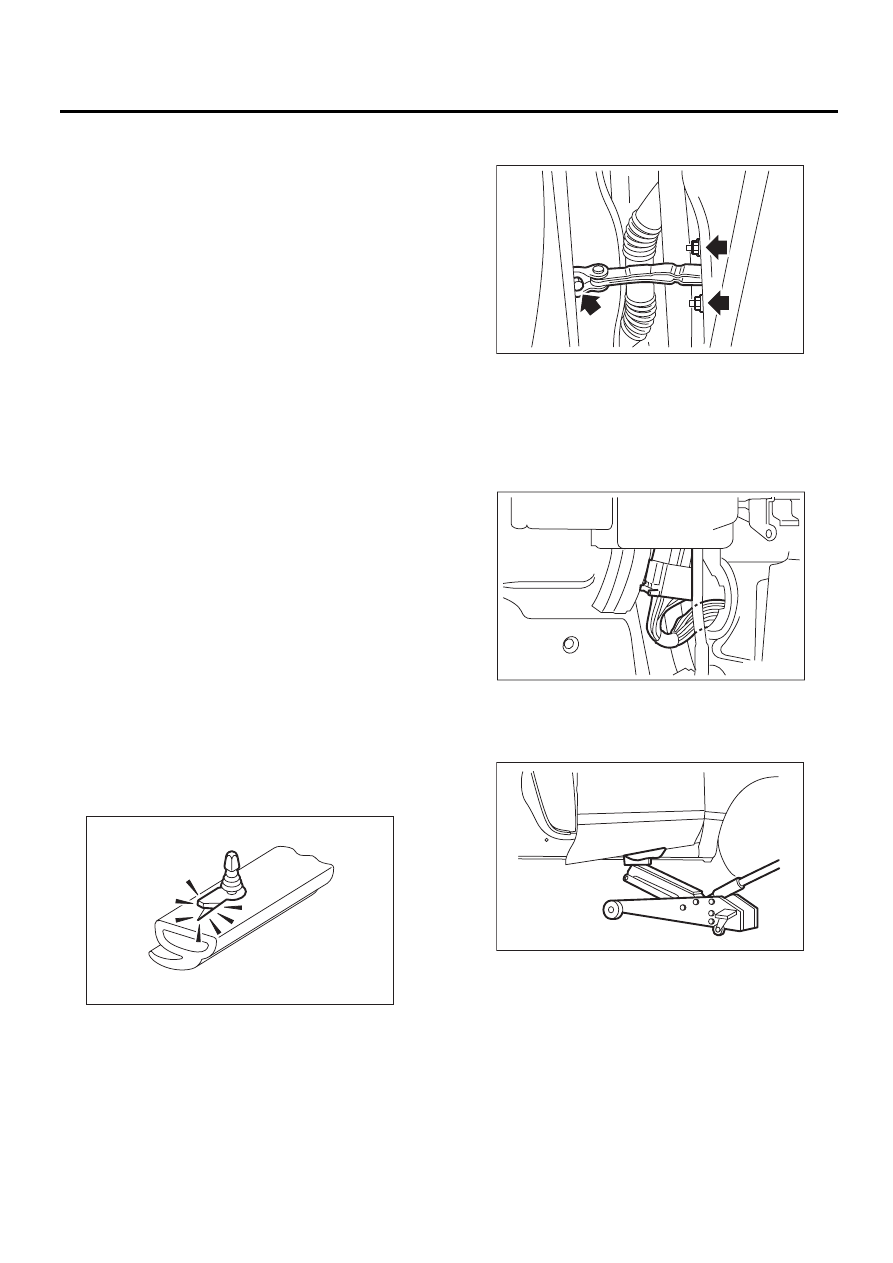

16) Отверните болты верхней и нижней петли
двери и снимите панель передней двери.

17) Снимите петлю двери с автомобиля.

B: УСТАНОВКА

1) Положите на домкрат деревянный брусок и
установите на него переднюю дверь.

2) Нанесите консистентную смазку на участок
скольжения петель двери и установите петли
двери на автомобиль.
3) Установите переднюю дверь на верхнюю и
нижнюю петлю, регулируя положение домкра-
том.
4) Затяните болт механизма двери.
5) Подсоедините жгут проводов двери и уста-
новите нижнюю крышку панели приборов.
6) Установите нижнюю внутреннюю отделку
передней стойки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB

-9, ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ,

УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

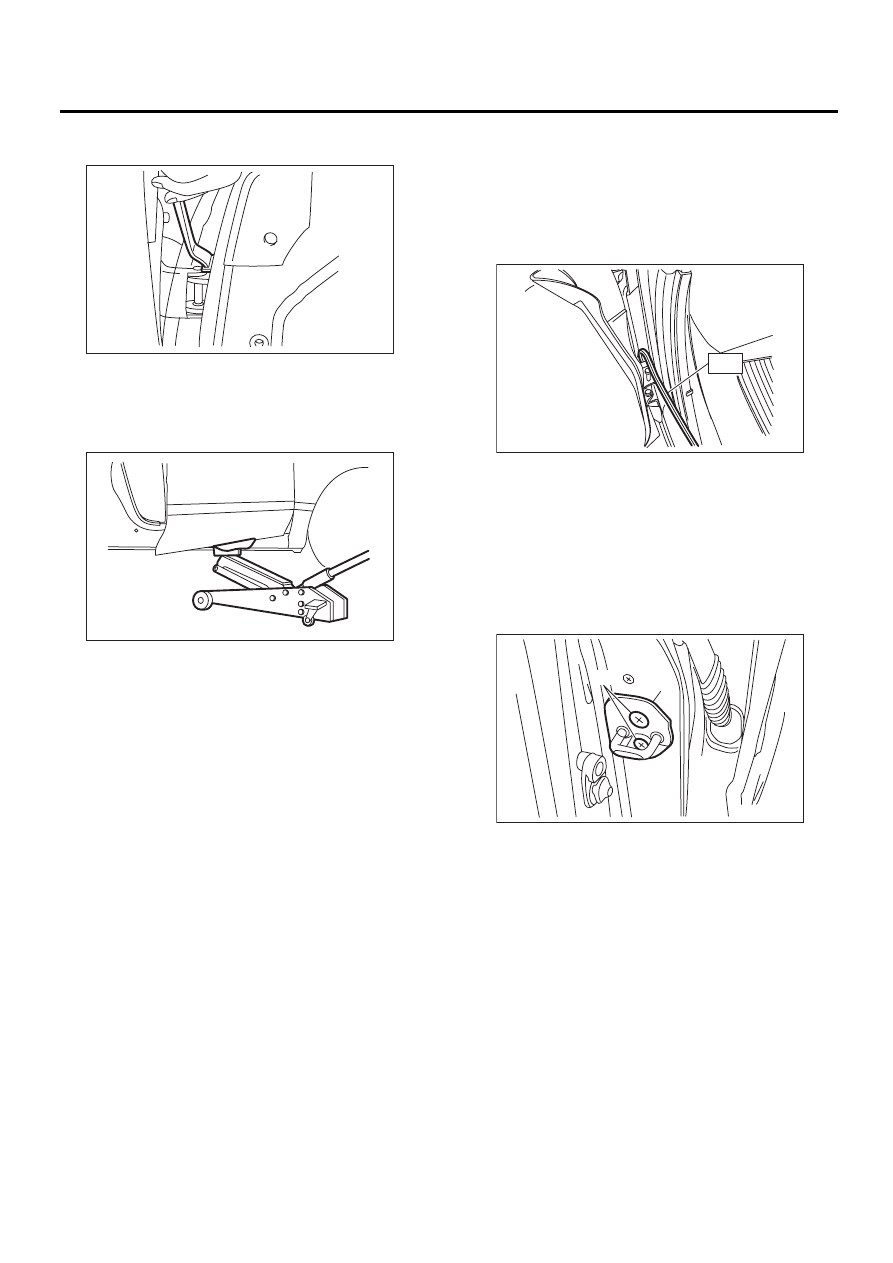

1) При помощи специального приспособления
ST ослабьте болты верхней и нижней петли со
стороны кузова и выставьте панель передней
двери в продольном и поперечном направле-
нии.
ST

925610000

КЛЮЧ ДЛЯ ПЕТЛИ ДВЕРИ

2) Ослабьте винты (A) и пластиковым молоточ-
ком постучите по фиксатору замка (B), чтобы
отрегулировать зазор между поверхностью за-
дней кромки панели передней двери и поверх-
ностью передней кромки задней двери.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора легко ломается.

EB-00015

EB-00013

EB-00016

ST

EB-00017

(B)

(A)

EB-19

Передний уплотнительный кожух

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. Передний уплотнительный

кожух

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-35, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Снимите кронштейн внутренней отделки
двери.

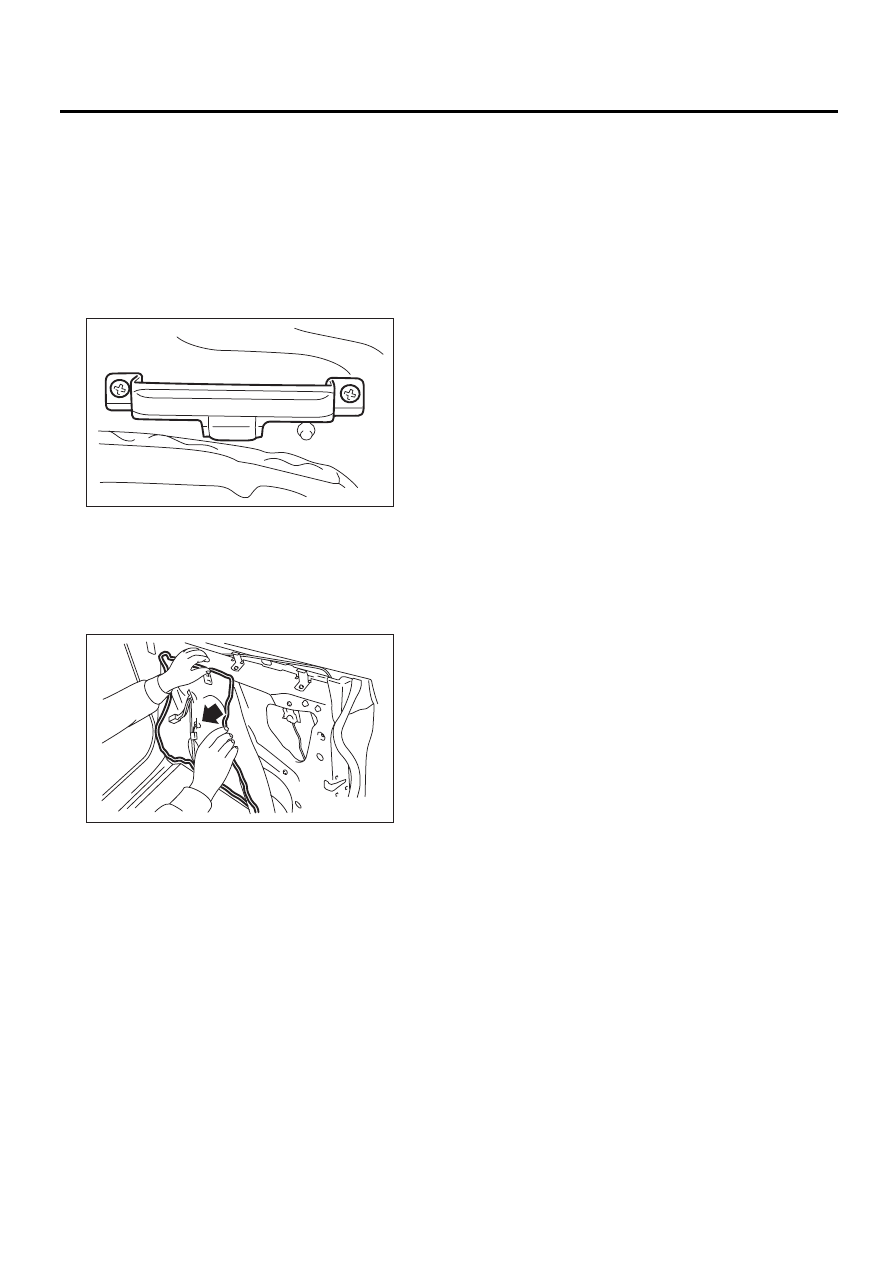

4) Снимите уплотнительный кожух.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую ленту. Из-
лишнее усилие может легко привести к пов-
реждению кожуха.
• Если кожух поврежден, замените его новым.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) При замене уплотнительного кожуха приме-
няйте бутиловую ленту.
3) Плотно прижмите участок нанесения бути-
ловой ленты, чтобы не допустить неровностей
на поверхности.

Бутиловая лента:

3M 8626 или эквивалент

ПРИМЕЧАНИЕ:
• Установите бутиловую ленту равномерным
слоем.
• Установите уплотнительный кожух, не до-
пуская складок.
• В случае разрыва слоя ленты через уплотни-
тельный кожух сможет попадать вода и грязь.

C: ПРОВЕРКА

Если уплотнительный кожух поврежден, заме-
ните его новым.

EB-00034

EB-00018
