EI-22

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

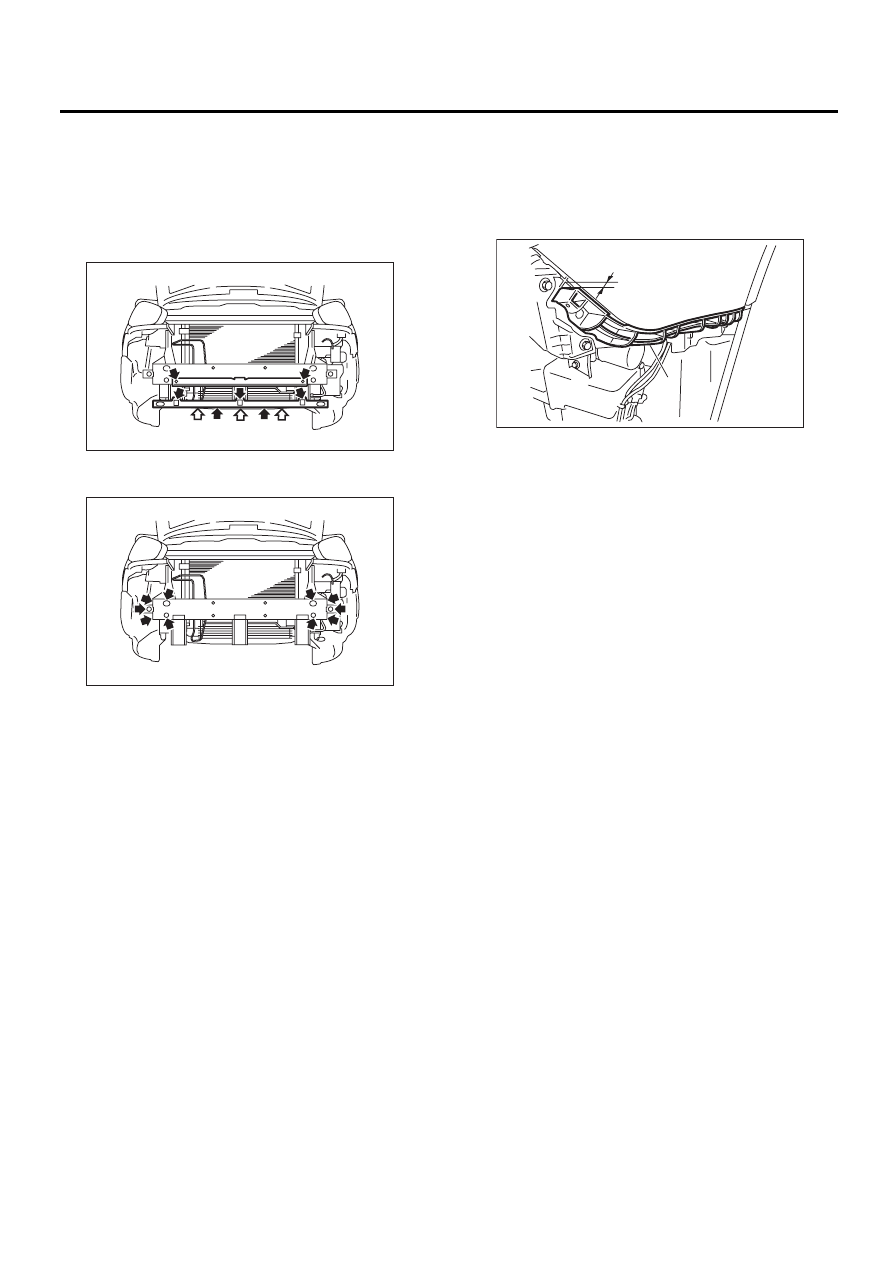

2. УЗЕЛ БАЛКИ ПЕРЕДНЕГО БАМПЕРА

1) Снимите облицовку переднего бампера.
2) Снимите пенополиуретановый гаситель
энергии с балки бампера.
3) Отверните болты и фиксаторы, после чего
снимите центральную балку и передний ниж-
ний щиток.

4) Отверните болты и снимите узел балки бам-
пера с кузова автомобиля.

ПРИМЕЧАНИЕ:
После снятия всех болтов слегка приподними-
те весь узел балки бампера, чтобы снять ее с
кузова автомобиля.

B: УСТАНОВКА

1. ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕРА

1) Надежно закрепите облицовку бампера в
зазоре между направляющим кронштейном (А)
и крылом (В).

2) Установка производится в порядке, обрат-
ном порядку снятия.

2. УЗЕЛ БАЛКИ ПЕРЕДНЕГО БАМПЕРА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI

-4, ПЕРЕДНИЙ

БАМПЕР, УЗЕЛ, Общие сведения.>

EI-01701

EI-01702

EI-01272

(A)

(B)

EI-23

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

C: РЕМОНТ

1. СПОСОБ ПОКРАСКИ ПЕНОПОЛИУРЕТАНОВОГО БАМПЕРА

Опера-

ция №

Наименова-

ние операции

Содержание работ

1

Установка
бампера

Установите бампер на покрасочный стол удоб-
ным для выполнения работ образом. При воз-
можности, используйте рабочий стол, соот-
ветствующий внутреннему профилю бампера.

(1) Бампер
(2) Установочный профиль бампера

2

Защита

Скройте указанную часть бампера (основа черного цвета) при помощи защитной клейкой ленты.
Применяйте защитную клейкую ленту для пенополиуретана (например, Nichiban № 533, и т.д.).

3

Обезжирива-
ние и очистка

Чтобы удалить грязь, масло, жир и т.п., произведите очистку всех деталей, подлежащих пок-
раске, белым бензином, обычным спиртом и т.п.

4

Грунтование

При помощи распылителя нанесите на все детали, подлежащие покраске, грунтовку. Исполь-
зуйте чистую грунтовку.

5

Сушка

Производите сушку при нормальной температуре [10 — 15 мин. при 20°C (68°F)].
В полусухом состоянии грунтовка для пенополиуретана растворяется в различного рода рас-
творителях, например, разбавителях, и т.п.
Поэтому, если необходимо удалить пыль или грязь, пользуйтесь обычным спиртом и т.п.

6

Нанесение
кроющего
слоя краски (I)

Бесцветная краска

Краска с металлическим наполнителем

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать
(для каждого цвета):
Беспримесная краска
Отвердитель PB
Разбавитель T-301
• Пропорция смеси:
Основной компонент: Отвердитель = 4 : 1
• Вязкость: 10 — 13 секунд/20°C (68°F)
• Толщина слоя: 35 — 45 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

Кроющий слой краски наносите посекционно.
• Тип краски, который нужно использовать
(для каждого цвета):
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-306
• Пропорция смеси:
Основной компонент: Отвердитель = 10: 1
• Вязкость: 10 — 13 секунд/20°C (68°F)
• Толщина слоя: 15 — 20 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

7

Сушка

Не требуется.

Проводите сушку при нормальной температуре
[не менее 10 — 15 мин. при 20°C (68°F)].
Не допускайте попадания пыли и грязи на по-
лусухую поверхность.

8

Нанесение
кроющего
слоя краски
(II)

Не требуется.

Наносите прозрачное покрытие на детали со
слоем кроющей краски (I) в три захода с интер-
валами в 5 — 7 минут.
• Тип краски, который нужно использовать:
Краска с металлическим наполнителем
Отвердитель PB
Разбавитель T-301
• Пропорция смеси:
Прозрачное покрытие: Отвердитель = 6 : 1
• Вязкость: 14 — 16 секунд/20°C (68°F)
• Толщина слоя: 25 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

9

Сушка

60°C (140°F), 60 мин. или 80°C (176°F), 30 мин.
При температуре свыше 80°C (176°F), пенополиуретан может деформироваться. Максимальная
температура не должна превышать 80°C (176°F).

10

Проверка

Проверка качества покраски.

11

Снятие защит-
ной пленки

Снимите защитную ленту, установка которой предусмотрена в процедуре 2.

EI-00234

(2)

(1)

EI-24

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. ИНСТРУКЦИИ ПО РЕМОНТУ ДЛЯ ОКРАШЕННОГО ПЕНОПОЛИУРЕТАНОВОГО
БАМПЕРА

ПРИМЕЧАНИЕ:
Все пенополиуретановые бамперы имеют зернистую поверхность. Если поверхность повреждена,
то ее, как правило, нельзя вернуть в первоначальное состояние. Повреждения в виде неглубоких
царапин, изменяющих блеск основного материала или покрытия, можно устранить практически
полностью. Перед проведением ремонта поврежденного участка объясните это клиенту и поста-
райтесь, чтобы он понял суть вопроса. Ниже приведены способы ремонта, основанные на класси-
фикации по размерам повреждений.
1) Незначительные повреждения, вызывающие только изменение блеска бампера вследствие лег-
кого касания
Устраняются практически полностью.

2) Глубокое повреждение, вызванное царапанием о забор и т.п.
Вмятину отремонтировать нельзя, однако можно устранить обесцвеченный участок или участок с
вздутием.

Опера-

ция №

Наименование

операции

Содержание работ

1

Очистка

Промойте участок, подлежащий ремонту, водой.

2

Зачистка на-
ждачной бумагой

Произведите зачистку подлежащего ремонту участка при помощи наждачной бумаги №500
“перообразным” движением.

3

Полирование

Участок без покрытия

Участок с покрытием

Несколько раз при помощи мягкой ткани (напри-
мер, фланели) нанесите восковую пасту на пов-
режденную поверхность. Рекомендованный тип
восковой пасты: NITTO KASEI Soft 99 TIRE WAX
BLACK или аналог.

Выполните либо такую же операцию, как
для участка без покрытия, либо опера-
цию № 18 и последующие, описанные в
разделе 3), в зависимости от степени и
характера повреждения.

Через 5 — 10 минут отполируйте участок с нане-
сенной восковой пастой куском чистой ткани.

Опера-

ция №

Наименование

операции

Содержание работ

1

Очистка

Промойте поврежденный участок водой.

2

Удаление повреж-
денного участка

При помощи шпателя снимите выступающий участок, если таковой образовался вследс-
твие столкновения.

3

Зачистка наждач-
ной бумагой

Произведите зачистку поврежденного участка наждачной бумагой №100 — №500.

4

Полирование

Участок без покрытия

Участок с покрытием

Аналогично операции № 3 в разделе 1).

Выполните операцию № 12 и последующие
операции раздела 3).

EI-25

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

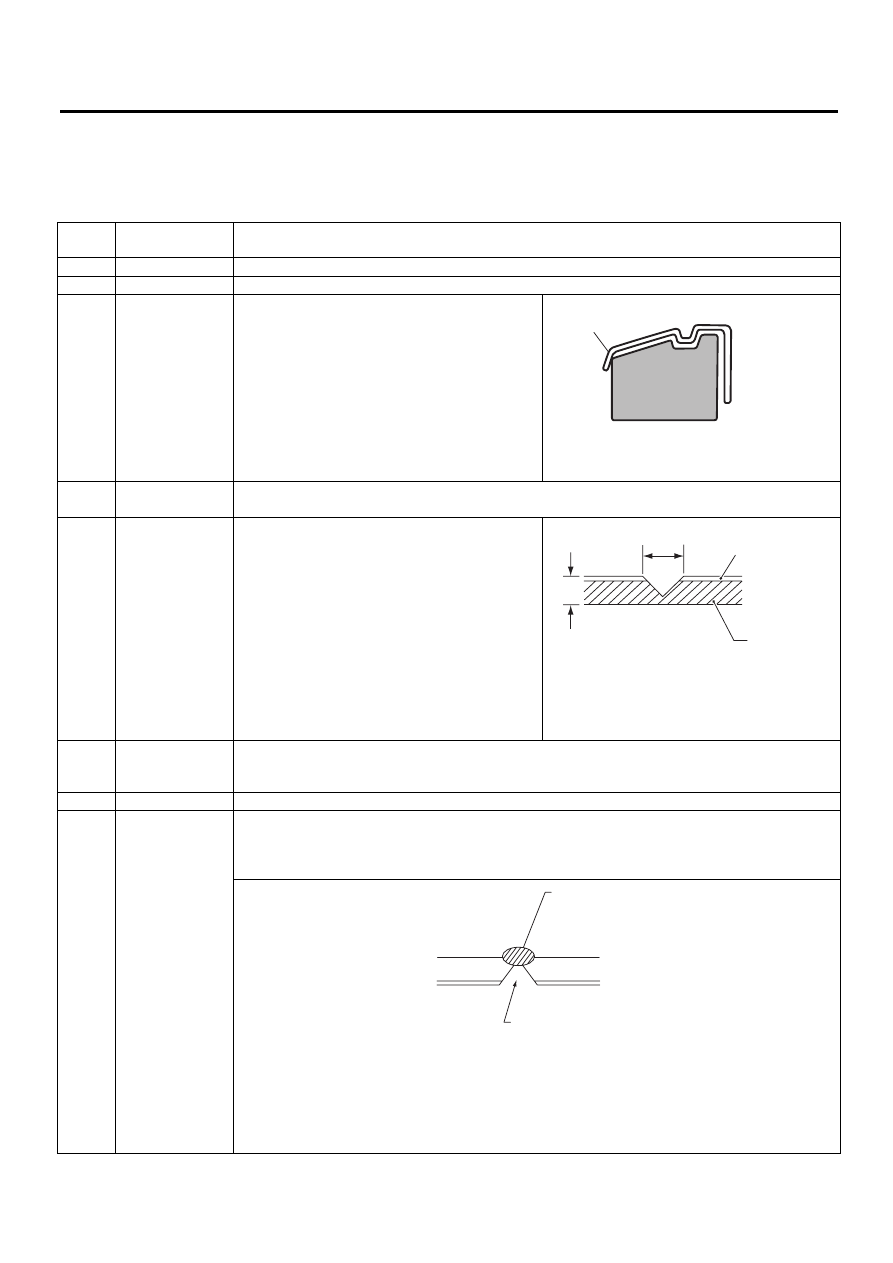

3) Глубокое повреждение, такое, как разлом или отверстие, которое требует шпаклевки
Для ремонта такого участка большей частью периферийной зернистой поверхности придется по-
жертвовать. Фактически, степень восстановления не будет стоить денег, затраченных на ремонт.
(Поверхность, однако, станет почти вровень с прилегающим участком.)
Рекомендованный ремонтный комплект: Ремонтный комплект изделий из пенополиуретана (NRM)

Опера-

ция №

Наименование

операции

Содержание работ

1

Снятие бампера

Снимите бампер предусмотренным образом.

2

Снятие деталей

Снимите встроенные в бампер детали предусмотренным образом.

3

Установка бам-
пера

Удобно установите бампер на покрасочный
стол.
При возможности, используйте рабочий стол,
соответствующий внутреннему профилю бам-
пера.

(1) Бампер
(2) Установочный профиль бампера

4

Подготовка по-
верхности

При помощи подходящего растворителя (NRM № 900 Precleno, белый бензин или спирт и т.п.)
удалите пыль, масло и т.п. с участков, подлежащих ремонту, и с прилегающих участков.

5

Резка

Если повреждение представляет собой трещи-
ну или отверстие, прорежьте направленную уз-
кую прорезь длиной 20 — 30 мм (0,79 — 1,18
дюйма) вдоль трещины или отверстия вплоть
до основного слоя бампера. После этого вы-
режьте V-образную канавку на участке, подле-
жащем ремонту, при помощи ножа или шлифо-
вального круга.

(1) Окрашенная поверхность
(2) Поверхность пенополиуретановой основы
(3) 20 — 30 мм (0,79 — 1,18 дюйма)
(4) 3 мм (0,12 дюйма)

6

Зачистка на-
ждачной бума-
гой (I)

Произведите зачистку срезанной на конус поверхности наждачной бумагой (№40 — №60) для
полировки.

7

Очистка

Очистьте зачищенную поверхность тем же растворителем, который применялся в операции № 4.

8

Временная свар-
ка

Отшлифуйте сторону, противоположную срезанной на конус поверхности, наждачной бума-
гой (№40 — №60) и произведите очистку при помощи растворителя.
При помощи пенополиуретанового сварочного прутка и теплового пистолета временно прива-
рите эту сторону точечной сваркой.

(1) Точка сварки (используйте пенополиуретановый сварочный пруток и тепловой пистолет)
(2) Поверхность пенополиуретановой основы
(3) Срезанный на конус участок

ПРИМЕЧАНИЕ:
• Не расплавляйте сварочный пруток до такой степени, когда он начнет стекать. Это приве-
дет к уменьшению прочности шва.
• Оставьте сваренный участок до полного остывания.

EI-00234

(2)

(1)

EI-00235

(4)

(2)

(1)

(3)

EI-00236

(1)

(2)

(3)
