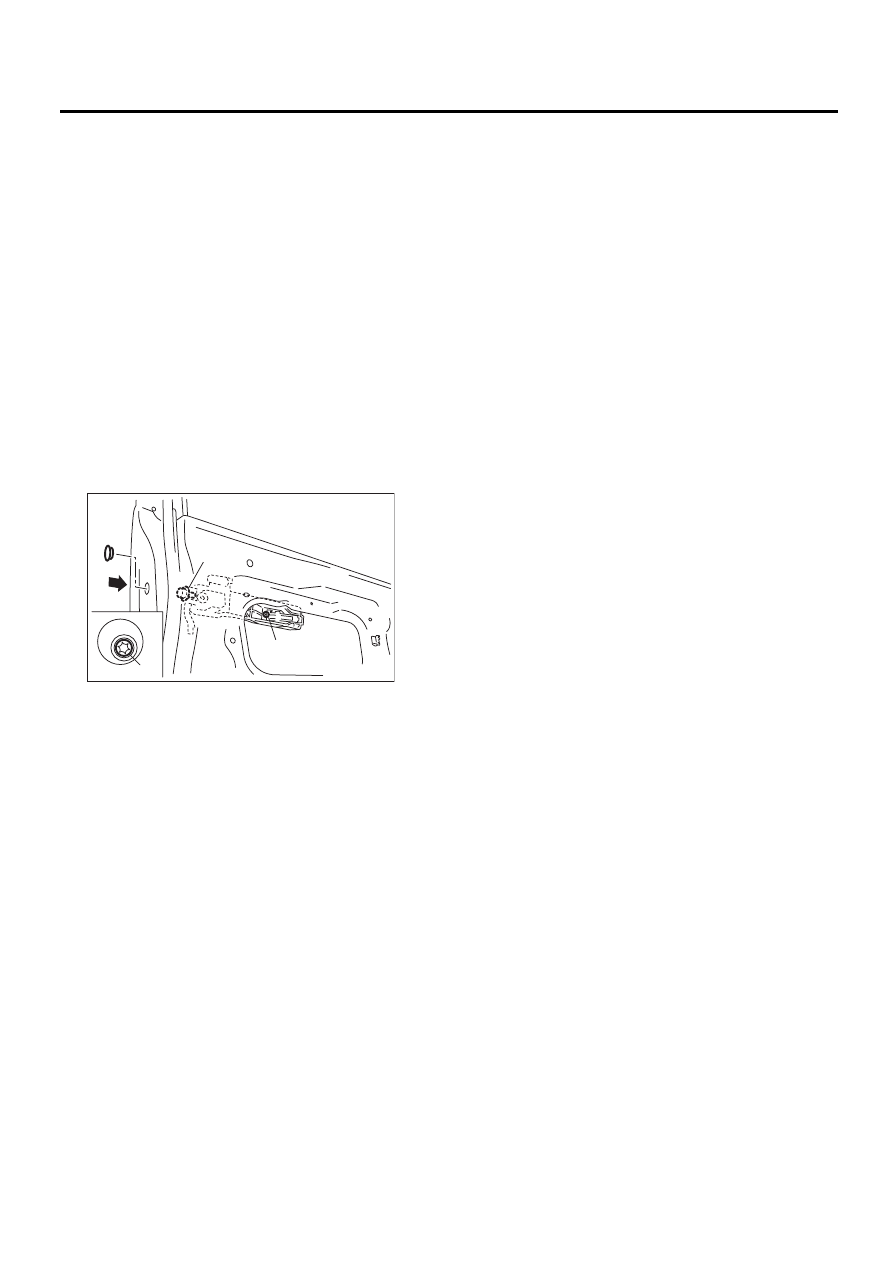

SL-28

Наружная ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

5. Наружная ручка передней

двери

A: СНЯТИЕ

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-35, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите тросик с внутренней ручки пере-
дней двери. <См. SL-27, СНЯТИЕ, Внутренняя
ручка передней двери.>
4) Снимите уплотняющее покрытие. <См. EB-

19, СНЯТИЕ, Уплотняющее покрытие пере-
дней двери.>
5) Снимите заглушку у задней части панели
двери.
6) Снимите зажим тяги замка.
7) Снимите крышку наружной ручки двери.
8) Ослабьте болт (1) и поверните болт (2) пять
раз.

9) Отведите наружную ручку передней двери
вперед и отсоедините наружную ручку.

ОСТОРОЖНО:
Во избежание деформации панели двери, не
прилагайте чрезмерных усилий при снятии
ручки с панели двери.
10) Снимите проставку с наружной стороны
двери и изнутри сместите узел основания на-
ружной ручки двери вперед, после чего сними-
те основание.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки наруж-
ная ручка работает нормально.

C: ПРОВЕРКА

1) Убедитесь в надежности контакта между
цилиндром замка и замком.
2) Проверьте тягу замка на предмет деформа-
ции.
3) Убедитесь в том, что рычаг и тяга работают
плавно.

(1)

(1)

(2)

SL-00442

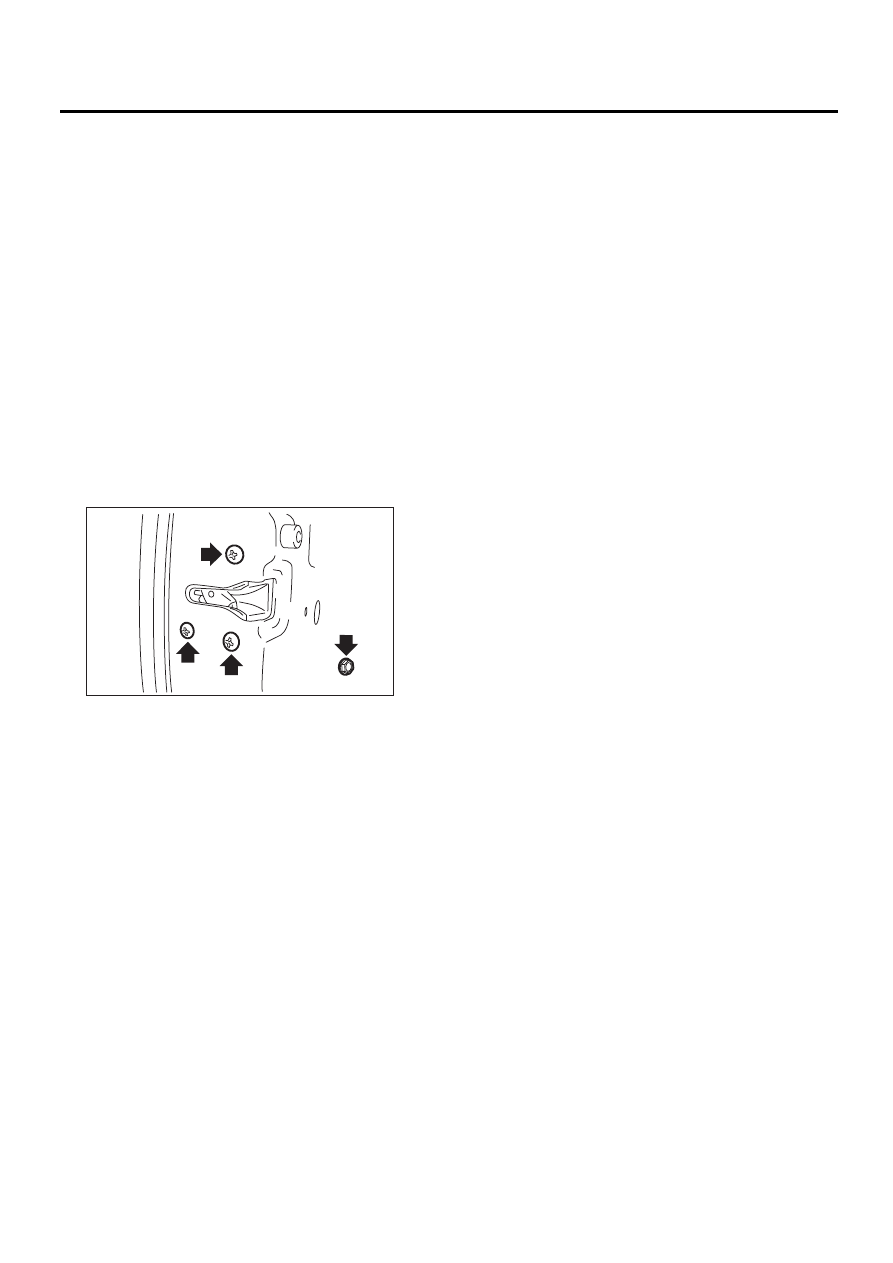

SL-29

Узел замка и привода замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

6. Узел замка и привода

замка передней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите стекло передней двери до упора
вверх.
3) Снимите отделку передней двери. <См. EI-

35, СНЯТИЕ, Внутренняя отделка двери.>
4) Снимите тросик с внутренней ручки пере-
дней двери. <См. SL-27, СНЯТИЕ, Внутренняя
ручка передней двери.>
5) Снимите уплотняющее покрытие. <См. EB-

19, СНЯТИЕ, Уплотняющее покрытие пере-
дней двери.>
6) Снимите направляющую стекла двери. <См.
GW-10, СНЯТИЕ, Узел механизма стеклоподъ-
емника и электродвигателя передней двери.>
7) Снимите тягу замка с цилиндра замка.
8) Снимите три винта и один болт.

9) Снимите узел замка и привода замка пере-
дней двери и отсоедините разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки опера-
ции запирания/отпирания осуществляются
нормально.

C: ПРОВЕРКА

1) Проверьте тягу замка и тросик на предмет
деформации. Распрямите тросик в местах его
деформации. В противном случае, возможен
сбой в работе. Если тросик невозможно отре-
монтировать, замените узел замка и привода
замка передней двери.
2) Убедитесь в том, что рычаг, тяга и тросик ра-
ботают плавно.

SL-00443

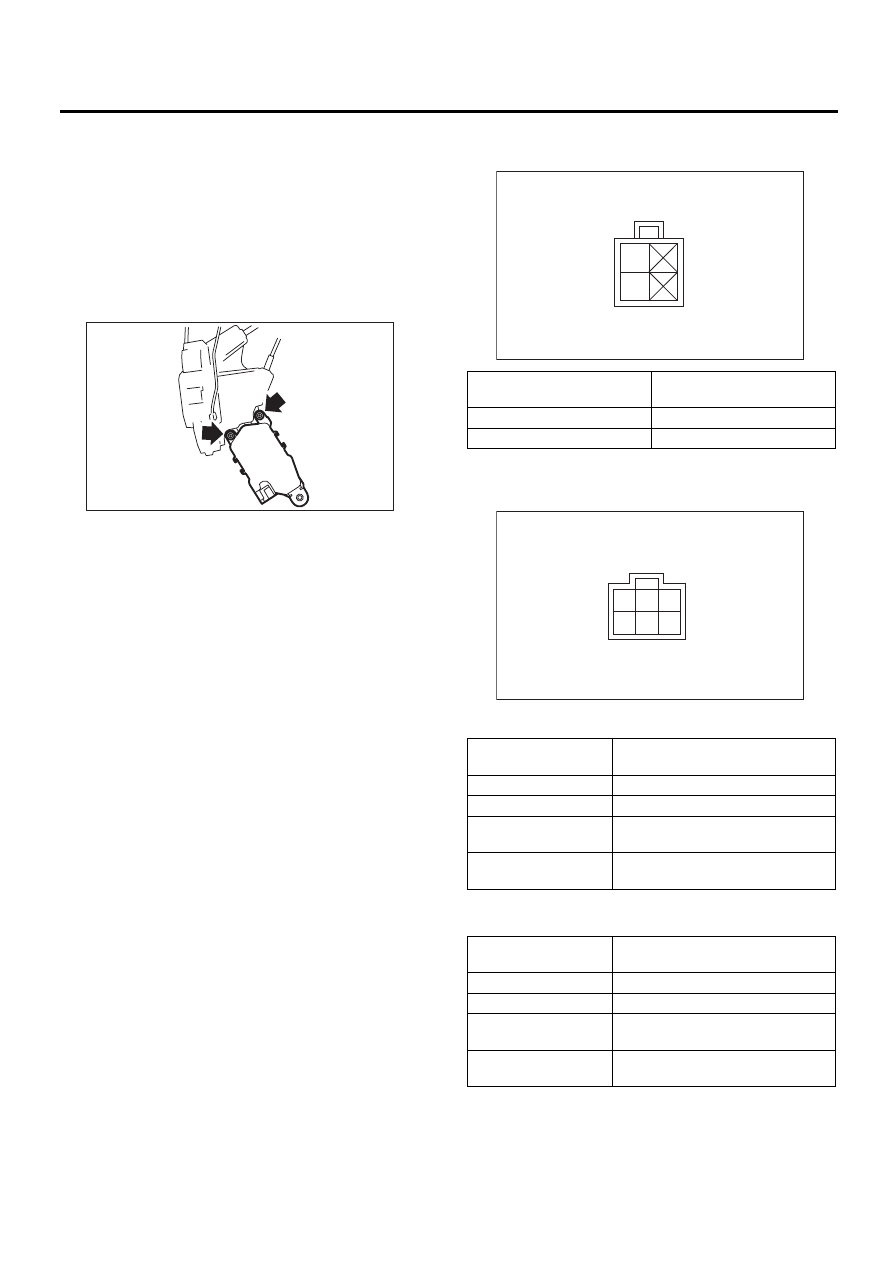

SL-30

Привод замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

7. Привод замка передней

двери

A: СНЯТИЕ

1) Снимите узел замка и привода замка пере-
дней двери. <См. SL-29, СНЯТИЕ, Узел замка и
привода замка передней двери.>
2) Отверните винт с замка и привода замка пе-
редней двери, после чего снимите привод за-
мка двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки операции
запирания/отпирания осуществляются нор-
мально.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

1. МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ
ДВОЙНЫМ ЗАМКОМ

2. МОДЕЛИ, ОБОРУДОВАННЫЕ
ДВОЙНЫМ ЗАМКОМ

Привод замка правой двери

Привод замка левой двери

(1) Привод замка передней двери

SL-00011

Клемма №

Операции, выполняемые

приводом

№ 1 (+) и № 2 (–)

Отпирание

→ Запирание

№ 2 (+) и № 1 (–)

Запирание

→ Отпирание

Клемма №

Операции, выполняемые приво-

дом

№ 1 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 1 (–)

Запирание

→ Отпирание

№ 6 (+) и № 3 (–)

Отключение двойного замка

→

Двойной замок

№ 3 (+) и № 6 (–)

Двойной замок

→ Отключение

двойного замка

Клемма №

Операции, выполняемые приво-

дом

№ 6 (+) и № 3 (–)

Отпирание

→ Запирание

№ 3 (+) и № 6 (–)

Запирание

→ Отпирание

№ 1 (+) и № 4 (–)

Отключение двойного замка

→

Двойной замок

№ 4 (+) и № 1 (–)

Двойной замок

→ Отключение

двойного замка

1
2

SL-00471

1

2

3

4

5

6

SL-00059

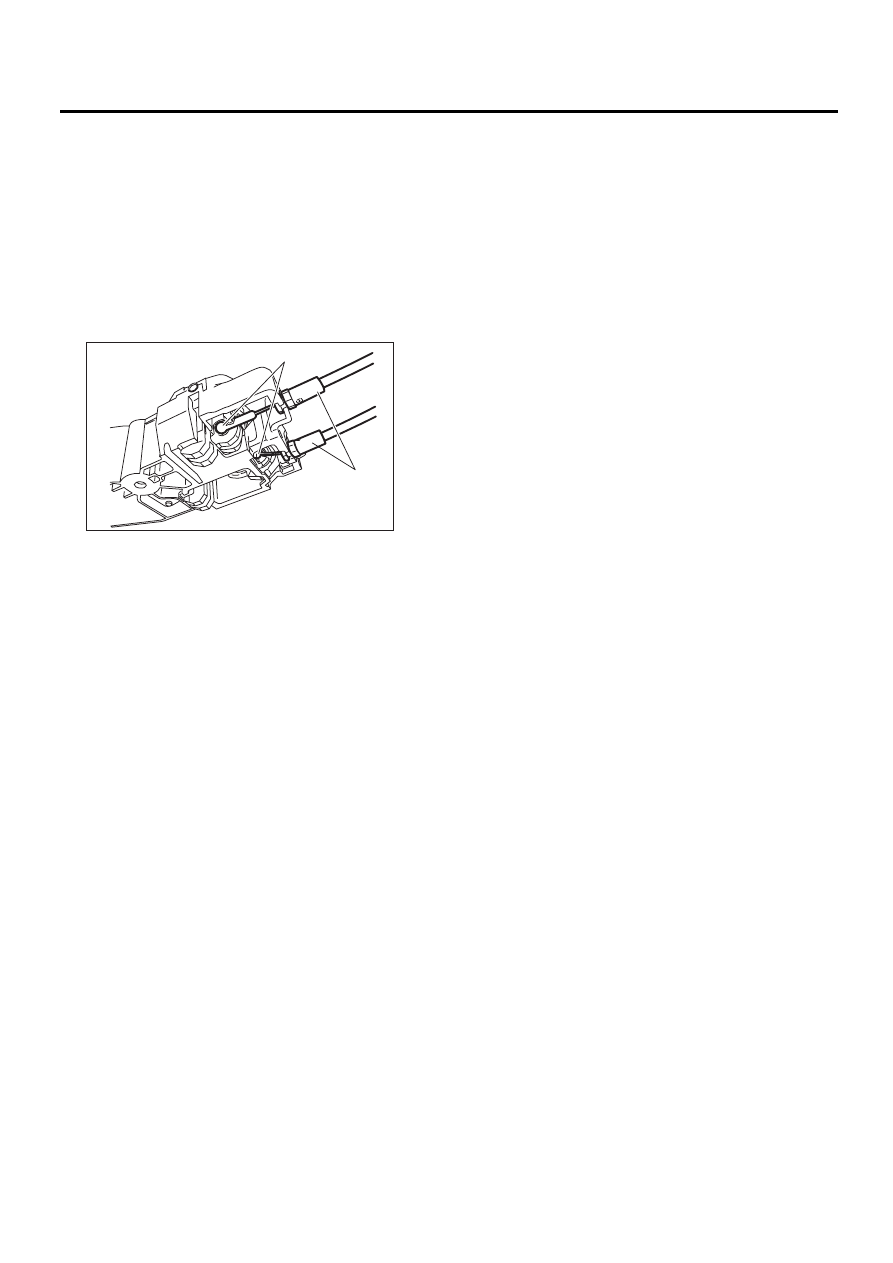

SL-31

Внутренняя ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

8. Внутренняя ручка задней

двери

A: СНЯТИЕ

1) Снимите отделку задней двери. <См. EI-35,
СНЯТИЕ, Внутренняя отделка двери.>
2) Отверните винт, отведите внутреннюю руч-
ку двери назад и снимите ее с панели.
3) Снимите тросик (1).
4) Снимите наконечник тросика (2) и снимите
внутреннюю ручку двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки внутрен-
няя ручка двери работает нормально.

C: ПРОВЕРКА

1) Проверьте тросик ручки внутреннего уст-
ройства дистанционного управления и фикси-
рующую кнопку на предмет деформации. Рас-
прямите тросик в местах его деформации. В
противном случае, возможен сбой в работе.
Если тросик невозможно отремонтировать, за-
мените узел замка и привода замка задней
двери.
2) Убедитесь в том, что ручка внутреннего уст-
ройства дистанционного управления и фикси-
рующая кнопка работают нормально.
3) Проверьте, нормально ли работает предох-
ранительный замок от детей.

(2)

(1)

SL-00441
