Subaru B9 Tribeca (2007 год). Руководство - часть 442

SE-4

Общие сведения

СИДЕНЬЯ

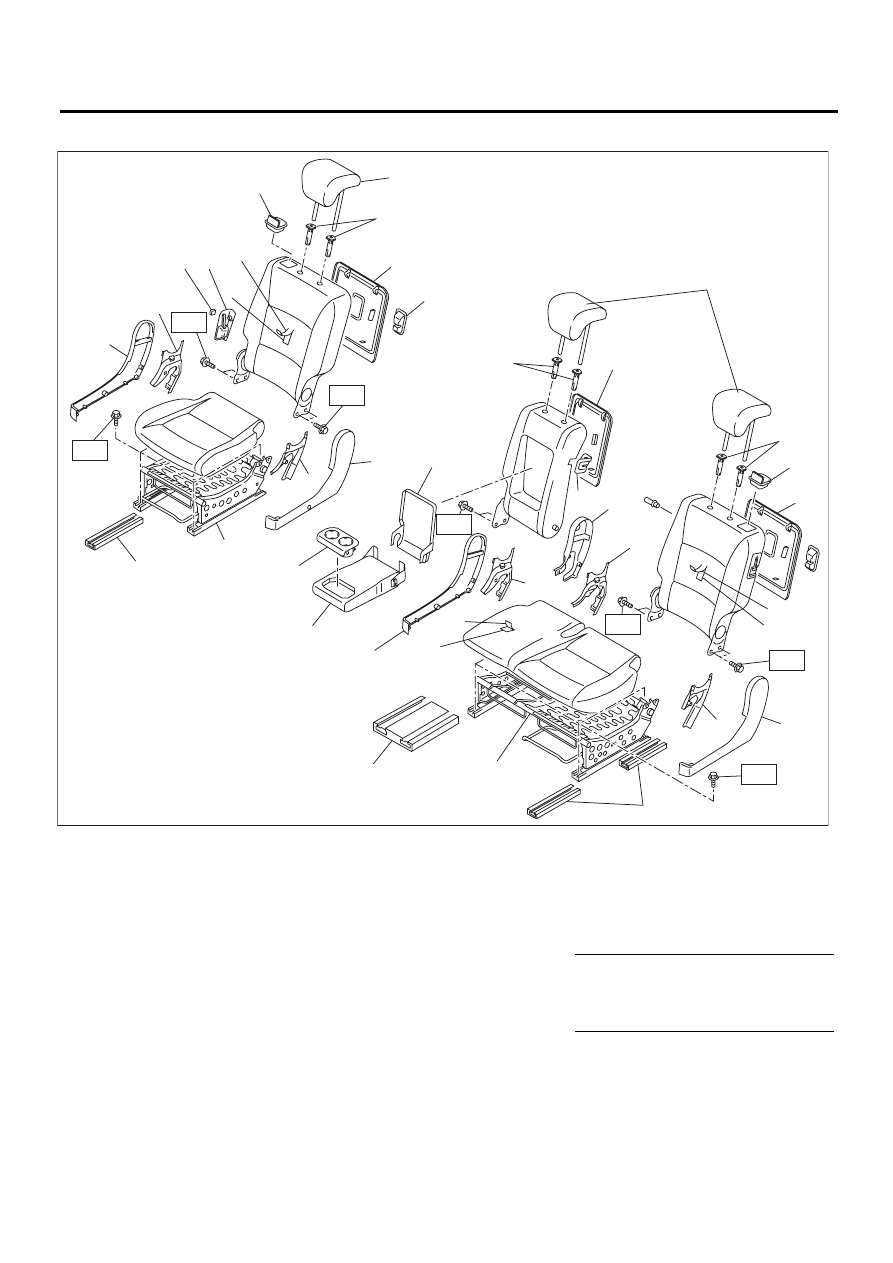

2. СИДЕНЬЯ ВТОРОГО РЯДА

(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)

Подголовник
Стопорная втулка подголовника
Чехол спинки сиденья
Подушка спинки сиденья
Чехол подушки сиденья
Подушка сиденья
Узел направляющей сиденья
Задняя крышка спинки сиденья

(9)

(10)
(11)
(12)
(13)
(14)
(15)
(16)

Фиксатор
Крышка защелки спинки сиденья
Наружная крышка шарнира
Внутренняя крышка шарнира
Подстаканник
Подлокотник
Кожух направляющей сиденья
Крышка узла крепления

(17)

Крышка рычага механизма от-
вода сиденья вперед

(18)

Кнопка механизма отвода сиде-
нья вперед

(19)

Панель подлокотника



Момент затяжки: Нм (кгс-м, фунт-си-
ла фут

T1: 40 (4,08, 28,9)

T2: 52 (5,30, 37,6)





(1)

(1)

(8)

(8)

(3)

(3)

(5)

(6)

(4)

(4)

(11)

(11)

(11)

(10)

(12)

(12)

(15)

(15)

(7)

(15)

(2)

(2)

(9)

(8)

(9)

(2)

(12)

(14)

(13)

(7)

(12)

(12)

(11)

(11)

(18) (17)

(16)

(19)

T1

T2

T2

T2

T2

T2

T1

SE-00756

SE-5

Общие сведения

СИДЕНЬЯ

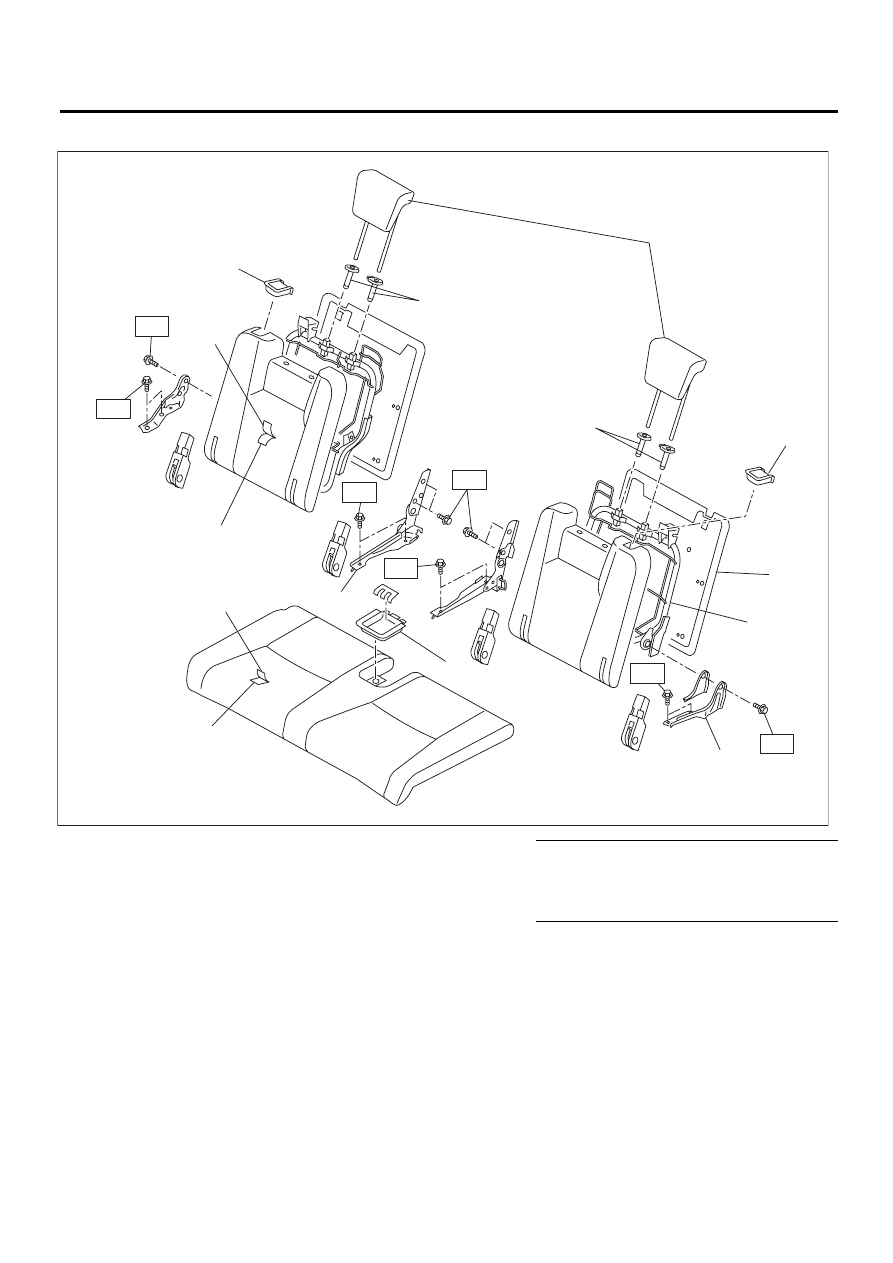

3.СИДЕНЬЯ ТРЕТЬЕГО РЯДА

(1)

Подголовник

(7)

Подушка спинки сиденья

Момент затяжки: Нм (кгс-м, фунт-сила фут

(2)

Стопорная втулка подголовника

(8)

Чехол подушки сиденья

T1: 10 (1,01, 7,23)

(3)

Узел рычага шарнира

(9)

Подушка сиденья

T2: 52 (5,30, 37,6)

(4)

Задняя крышка спинки сиденья

(10) Пластина шарнира

T3: 53 (5,40 38,3)

(5)

Каркас спинки сиденья

(11) Узел внутреннего шарнира





(6)

Чехол спинки сиденья

(12) Держатель пряжки ремня





(1)

(2)

(2)

(3)

(3)

(6)

(7)

(8)

(9)

(4)

(5)

(10)

(11)

T3

T3

T3

T1

T3

T1

T2

(12)

SE-00757

SE-6

Общие сведения

СИДЕНЬЯ

B: ОСТОРОЖНО

При снятии переднего сиденья с автомобиля,
оборудованного боковой подушкой безопас-
ности, следуйте инструкциям, приведенным в
разделе подушек безопасности. <См. AB-4,
ОСТОРОЖНО, Общие сведения.>

C: ПРИМЕЧАНИЕ

При снятии переднего сиденья с электроприво-
дом и функцией памяти положения, обязатель-
но выполните процедуру инициализации функ-
ции памяти после установки сиденья на авто-
мобиле. <См. SE-39, РЕГУЛИРОВКА, Система
сиденья с электроприводом.>
В противном случае, существует возможность,
что функция памяти будет работать со сбоями.

D: ПОДГОТОВКА ИНСТРУМЕНТА

1 ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАИМЕНОВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы с
длинными концами

Используются для снятия крепеж-
ных колец.

Плоскогубцы для
крепежных колец

Используются для установки кре-
пежных колец.

Тестер цепи

Используется для проверки цепей
электропривода сиденья и подог-
ревателя сиденья.

Насадка TORX

®



T50

Используется для снятия и уста-
новки узла крепления ремня безо-
пасности с внутренней стороны пе-
реднего сиденья, а также снятия,
установки или разборки сидений
второго ряда.

SE-7

Переднее сиденье

СИДЕНЬЯ

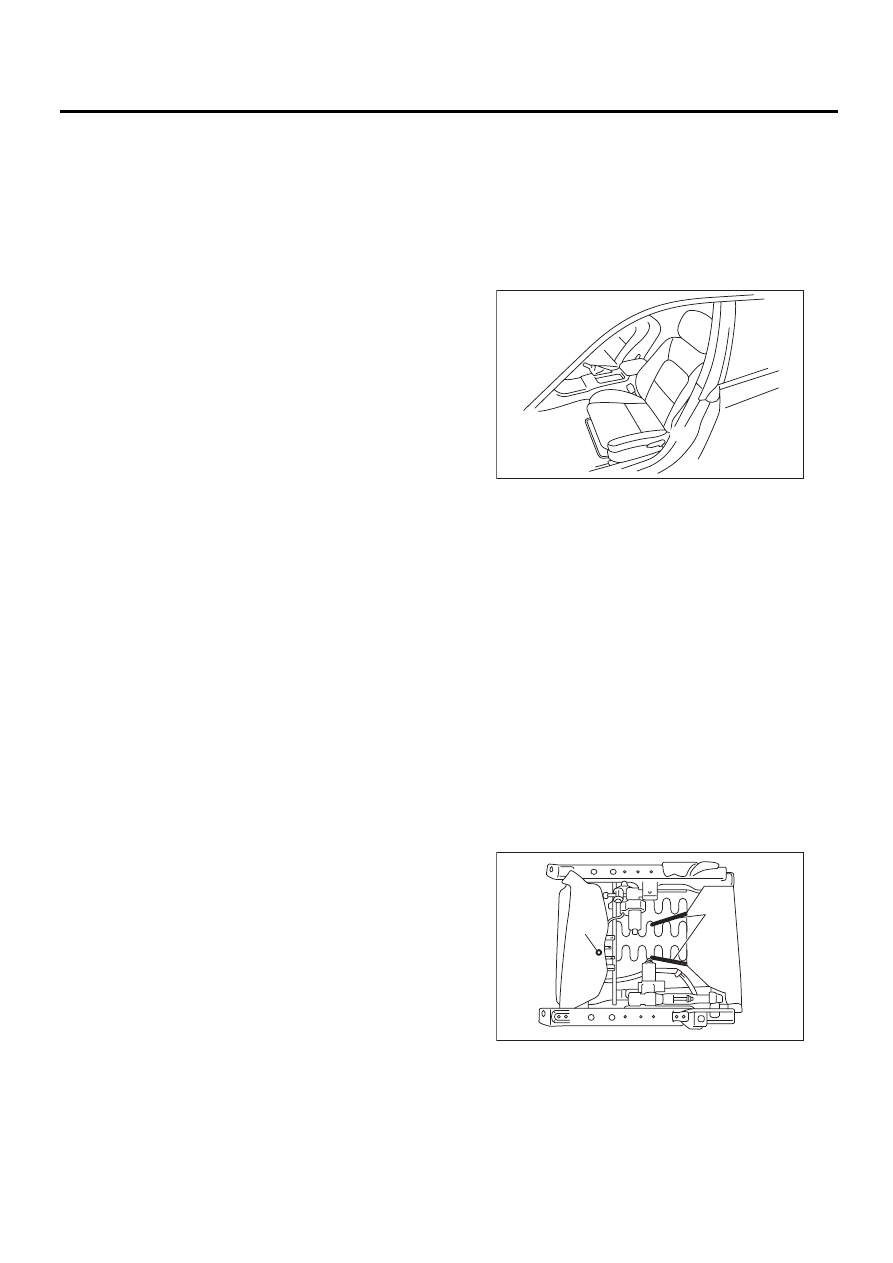

2. Переднее сиденье

A: СНЯТИЕ

ОСТОРОЖНО:
Система подушек безопасности оснащена
резервным питанием. Если после отсоеди-
нения провода массы от аккумулятора и пе-
ред началом работ по техобслуживанию
системы подушек безопасности не cделать
паузу не менее 20 с, то подушка безопаснос-
ти может сработать.

ПРИМЕЧАНИЕ:
При снятии переднего сиденья с электроприво-
дом и функцией памяти положения, обязатель-
но выполните процедуру инициализации функ-
ции памяти после установки сиденья на авто-
мобиле. <См. SE-39, РЕГУЛИРОВКА, Система
сиденья с электроприводом.>
В противном случае, существует возможность,
что функция памяти будет работать со сбоями.
1) Снимите подголовник.
2) Наклоните спинку сиденья вперед и пере-
местите сиденье вперед.
3) Снимите накладку задней ножки сиденья и
снимите два болта со стороны задней части на-
правляющей сиденья.
4) Отведите сиденье назад, снимите накладку
переднего ножки, после чего снимите 2 болта
со стороны передней части направляющей си-
денья.
5) Перед началом работ отсоедините провод
массы от аккумулятора и выждите не менее 20
секунд..
6) Отсоедините разъем, расположенный под
сиденьем.
• Разъем датчика замка ремня безопасности
• Разъем модуля боковой подушки безопас-
ности
• Разъем подогревателя сиденья
• Разъем блока электропривода сиденья
7) Снимите сиденье с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Постепенно, в два или три захода затяните
установочный болт направляющей сиденья до
предусмотренного момента в порядке, пока-
занном на рисунке.

• При снятии переднего сиденья с электропри-
водом и функцией памяти положения, обяза-
тельно выполните процедуру инициализации
функции памяти после установки сиденья на
автомобиле.  <См. SE-39, РЕГУЛИРОВКА, Сис-
тема сиденья с электроприводом.>
В противном случае, существует возможность,
что функция памяти будет работать со сбоями.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE

-2, УЗЕЛ, Об-

щее описание.>

C: РАЗБОРКА

СИДЕНЬЕ ВОДИТЕЛЯ

1) Снимите сиденье с автомобиля. <См. SE-7,
СНЯТИЕ, Переднее сиденье.>
2) Снимите зажим (A) и ремешки (B) с обратной
стороны подушки сиденья.

3) Отсоедините следующие разъемы с обрат-
ной стороны подушки сиденья.
• Разъем боковой подушки безопасности
• Разъем подогревателя сиденья
• Разъем блока электропривода сиденья
• Разъем ремня безопасности

(1)

(2)

(3)

(4)

SE-00704

(B)

(A)

SE-00643
