8. ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.

9. ОТОБРАЖЕНИЕ НА ДИСПЛЕЕ КДН
ОШИБОК СВЯЗИ

Если один из приведенных ниже кодов отобра-
жается на одометре/счетчике пробега, проверь-
те цепь связи, так как ошибка связи может ге-
нерироваться в цепи каждого блока управле-
ния. <См. LAN(diag)-2, Базовая процедура
диагностики.>

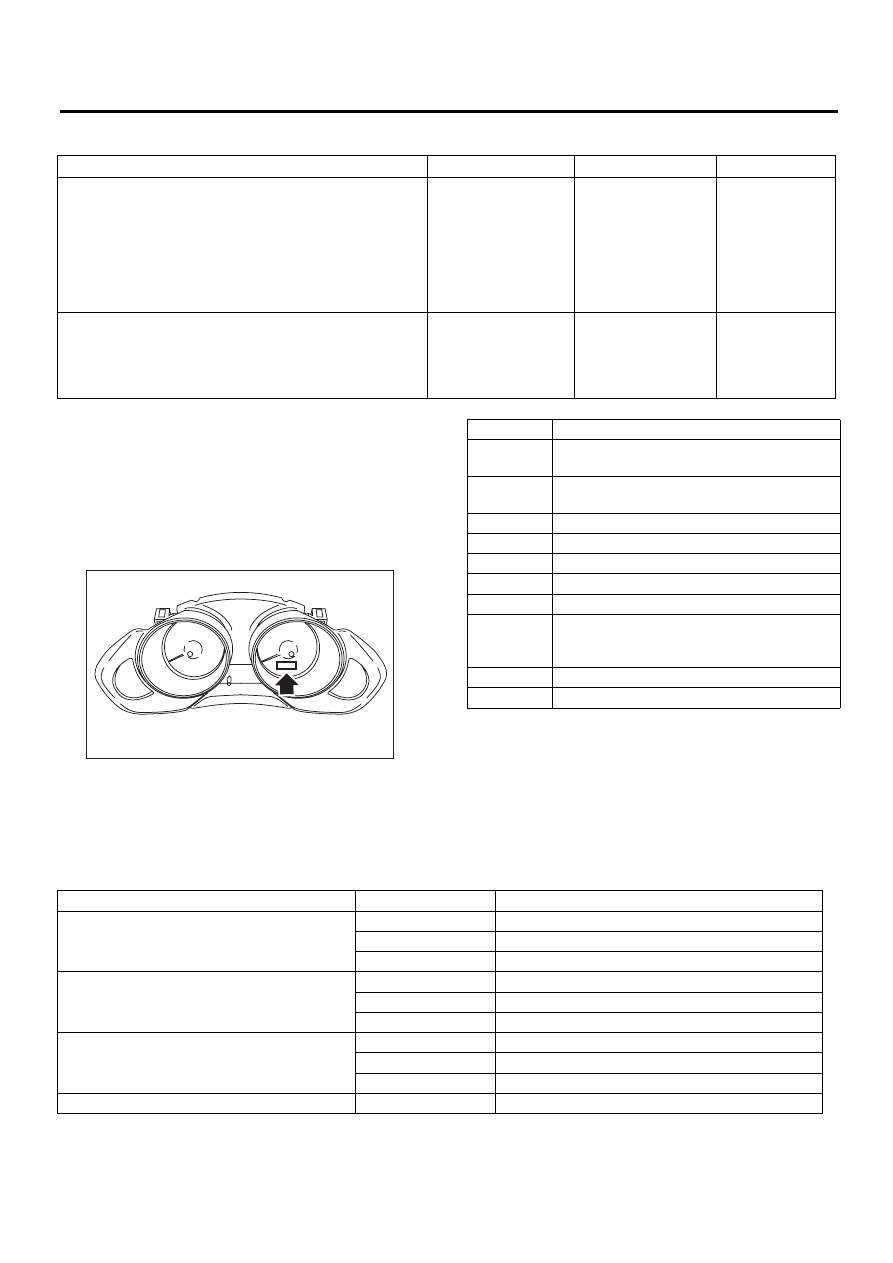

10.РЕЖИМ ОТОБРАЖЕНИЯ КДН

После перехода в режим отображения КДН при каждом нажатии кнопки счетчика пути режим отоб-
ражения КДН меняется между {ECM} и {TCM}. В зависимости от типа блока управления, в приведен-
ной ниже таблице КДН отображаются по следующим категориям: принимаемые КДН, выявленные
КДН, отсутствие КДН. При возникновении каких-либо сбоев в сети связи CAN, на дисплее отобра-
жается “-----”.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОДА ОШИБКИ СВЯЗИ НА ДИСПЛЕЕ.
1) Переведите замок зажигания в положение ON.
2) Убедитесь в том, что код ошибки отображается
на дисплее одометра/счетчика пройденного пути.

Отображается ли на
одометре/счетчике
пройденного пути код
ошибки “Er xx”?

Проверьте цепь свя-
зи.  <См. IDI-10,
ОТОБРАЖЕНИЕ НА
ДИСПЛЕЕ КДН
ОШИБОК СВЯЗИ,
ПРОВЕРКА, Система
комбинации прибо-
ров.>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДА-
ЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
Проверьте датчик температуры охлаждающей жид-
кости. <См. EN(H6DO)(diag)-2, Базовая процедура
диагностики.>

Датчик температуры
охлаждающей жид-
кости исправен?

Замените узел кор-
пуса комбинации
приборов.

Замените датчик
температуры ох-
лаждающей жид-
кости.

IDI00188

Код ошибки

Описание сигнала

Er IU

Неисправность центрального блока управ-
ления

Er ––

Одновременный сбой в высокоскоростной
и низкоскоростной шине CAN

Er HC

Сбой связи в высокоскоростной шине CAN

Er LC

Сбой связи в низкоскоростной шине CAN

Er EG

Сбой связи системы EGI

Er tC

Сбой связи блока управления TCM

Er Ab

Сбой связи блока управления системы VDC

Er SP

Сбой в блоке управления системы VDC по
импульсу скорости автомобиля и информа-
ции КДН

Er SS

Сбой по данным о скорости колес

Er bb

Неисправность системы вакуумного насоса

Блок управления

Условие

Сообщение на дисплее

ECM

Принимаемые КДН

Счетчик пройденного пути “A” + “P (мигает)”

Выявленные КДН

Счетчик пройденного пути “A” + “P хххх”

Отсутствие КДН

Счетчик пройденного пути “A” + “P ----”

Блок управления трансмиссии (TCM)

Принимаемые КДН

Счетчик пройденного пути “В” + “P (мигает)”

Выявленные КДН

Счетчик пройденного пути “В” + “P хххх”

Отсутствие КДН

Счетчик пройденного пути “B” + “P ----”

Блок управления ABS/VDC

Принимаемые КДН

Счетчик пройденного пути “A” + “С (мигает)”

Выявленные КДН

Счетчик пройденного пути “A” + “С хххх”

Отсутствие КДН

Счетчик пройденного пути “A” + “C ----”

При возникновении сбоев в сети связи CAN

 —

“-----”

IDI-11

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

3. Комбинация приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите самый низкий наклон рулевой
колонки.
3) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
4) Снимите панель управления. <См. AC-33,
СНЯТИЕ, Панель управления.>
5) Снимите нижнюю крышку панели приборов.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.>
6) Снимите боковую панель консоли. <См. EI-

39, СНЯТИЕ, Центральная консоль.>
7) Снимите козырек комбинации приборов.

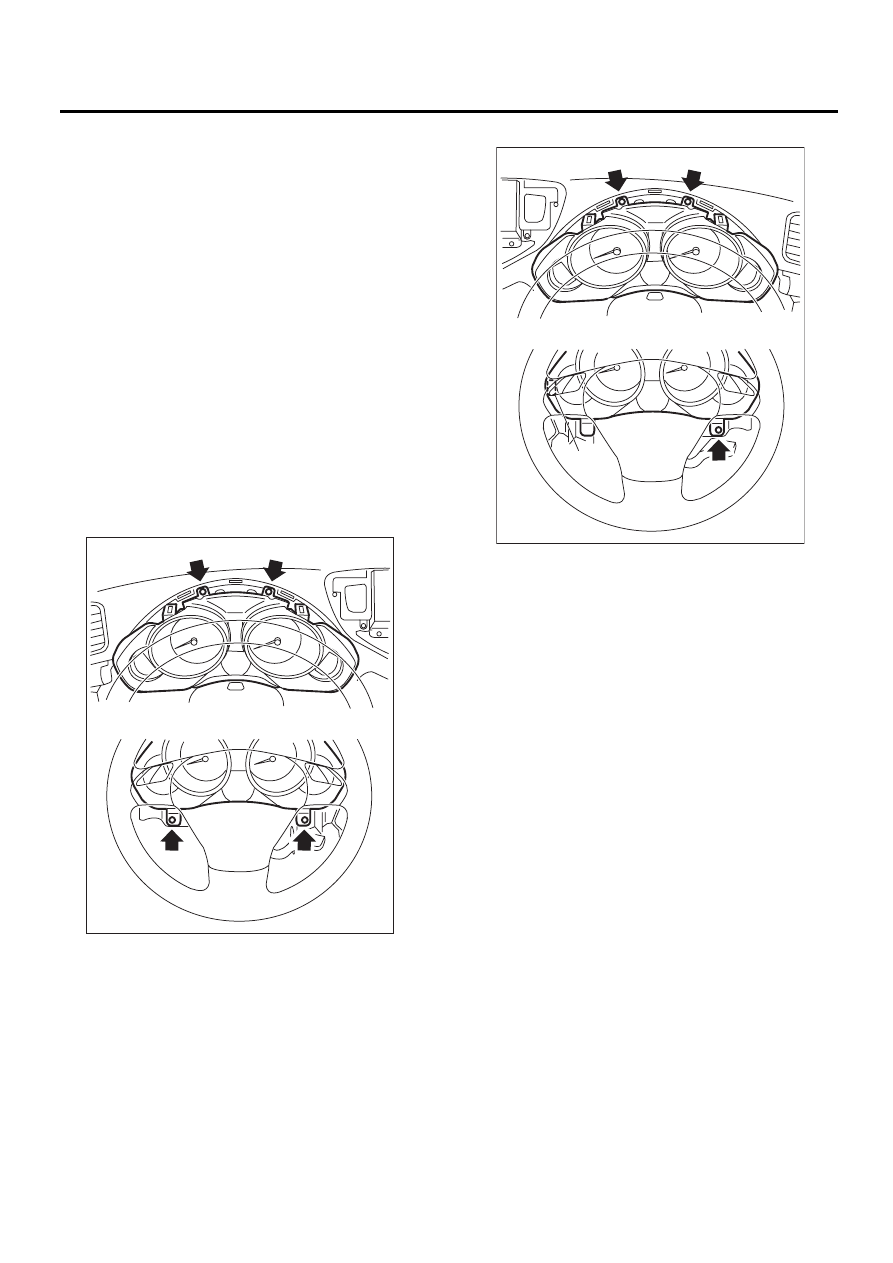

8) Отверните винты комбинации приборов (мо-
дель с левосторонним управлением: два свер-
ху и два снизу, модель с правосторонним уп-
равлением: два сверху, один снизу, хомут (А)) и
извлеките комбинацию приборов.
• Модели с левосторонним управлением

• Модели с правосторонним управлением

9) Отсоедините разъем с обратной стороны
комбинации приборов, чтобы снять ее.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редите комбинацию или панель приборов.
• Особую осторожность соблюдайте при об-
ращении со стеклом комбинации приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Убедитесь в том, что электрический разъ-
ем надежно подсоединен.
• После установки убедитесь в том, что все
измерительные приборы работают нор-
мально.
• При замене комбинации приборов на мо-
дели, оборудованной иммобилайзером,
обязательно выполните регистрацию иммо-
билайзера.

IDI00189

IDI00229

(A)

IDI-12

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

C: РАЗБОРКА

ОСТОРОЖНО:
• Работайте в перчатках, чтобы избежать повреждения стеклянных поверхностей и поверх-
ностей измерительных приборов, а также оставления на них отпечатков пальцев.
• Не прилагайте чрезмерных усилий при нажатии кнопки счетчика пройденного пути.
• Не прикасайтесь к стрелкам измерительных приборов.

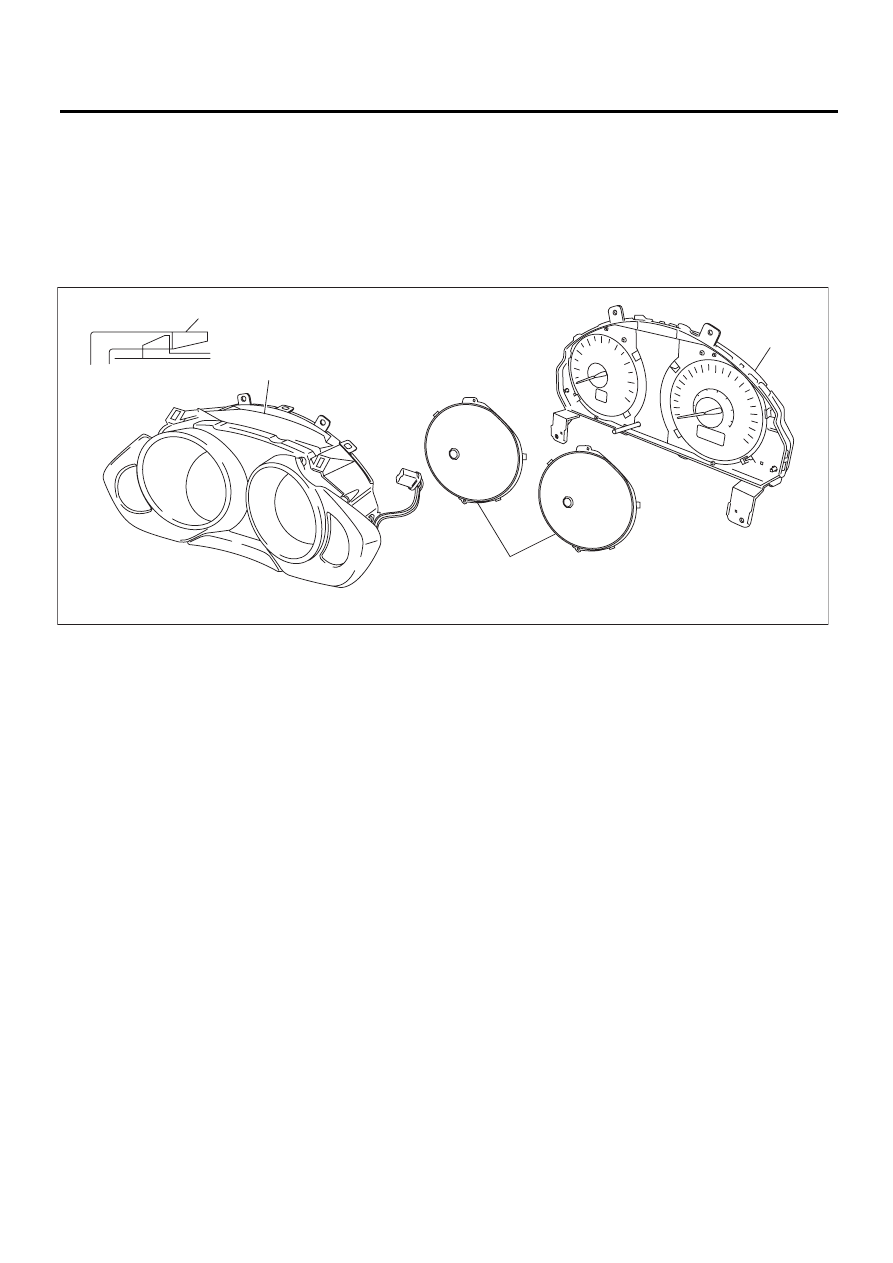

Высвободите лапку (А), снимите узел козырька и крышки корпуса комбинации приборов (В) и стек-
ло крышки (С) с узла панели комбинации приборов (D).

1. ЗАМЕНА ЛАМП

Все предупреждающие и контрольные лампы комбинации приборов представляют собой светодио-
ды. В случае отказа одной из ламп замените узел корпус комбинации приборов.

D: СБОРКА

Производите сборку в порядке, обратном порядку разборки.

(A)

(B)

(C)

(D)

IDI00203

IDI-13

Спидометр

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Спидометр

А: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Узел корпуса комбинации приборов является
неразборным узлом, поэтому не пытайтесь
снять или проверить спидометр в отдельности
от других приборов. (Не снимайте крышку на
обратной стороне.)
