GW-22

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

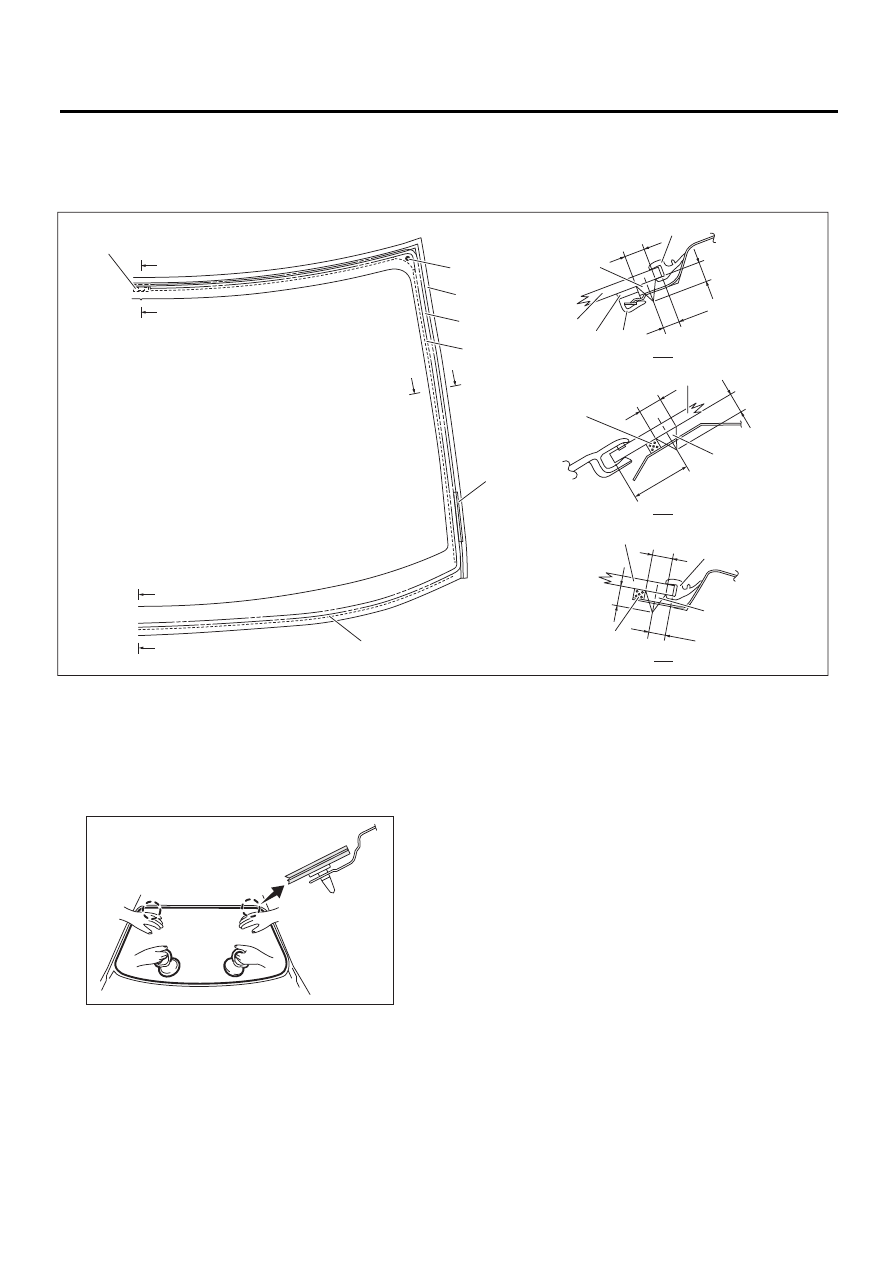

10) Нанесите клей на край поверхности стекла, как показано на рисунке.

Клей:

Dow Automotive
Gurit-ESSEX Betaseal 1502

11) Вставьте установочные штифты и устано-
вите ветровое стекло при помощи резиновой
присоски.

12) Слегка прижмите ветровое стекло, чтобы
оно лучше встало по месту.
13) Выровняйте выступающую часть клейкой
массы при помощи шпателя.
14) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленных фирмой-изготовителем клея.
15) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в отсутствии протечек.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от силь-
ных ударных воздействий не менее трех дней.
16) Установите панель капота. <См. EI-30, УС-
ТАНОВКА, Крышка капота.>

(1)

Установочный штифт

(5)

Резиновая прокладка

(9)

9 мм (0,35 дюйма)

(2)

Стекло

(6)

Крепежная деталь

(10)

10 мм (0,39 дюйма)

(3)

Крепежная деталь

(7)

Передний молдинг

(11)

7,5 мм (0,29 дюйма)

(4)

Клей

(8)

Уплотнение

(12)

25 мм (0,98 дюйма)

GW-00495

(5)

(2)

(12)

(10)

(9)

(9)

(11)

(4)

(7)

(6)

(2)

(7)

(9)

(11)

(9)

(9)

B-B

A-A

C-C

(4)

(5)

(1)

(5)

(8)

(4)

(7)

(3)

(5)

(6)

(2)

(4)

A

A

C

C

B

B

GW-00045

GW-23

Cтекло передней четверти

СТЕКЛА/ОКНА/ЗЕРКАЛА

14.Cтекло передней четверти

A: СНЯТИЕ

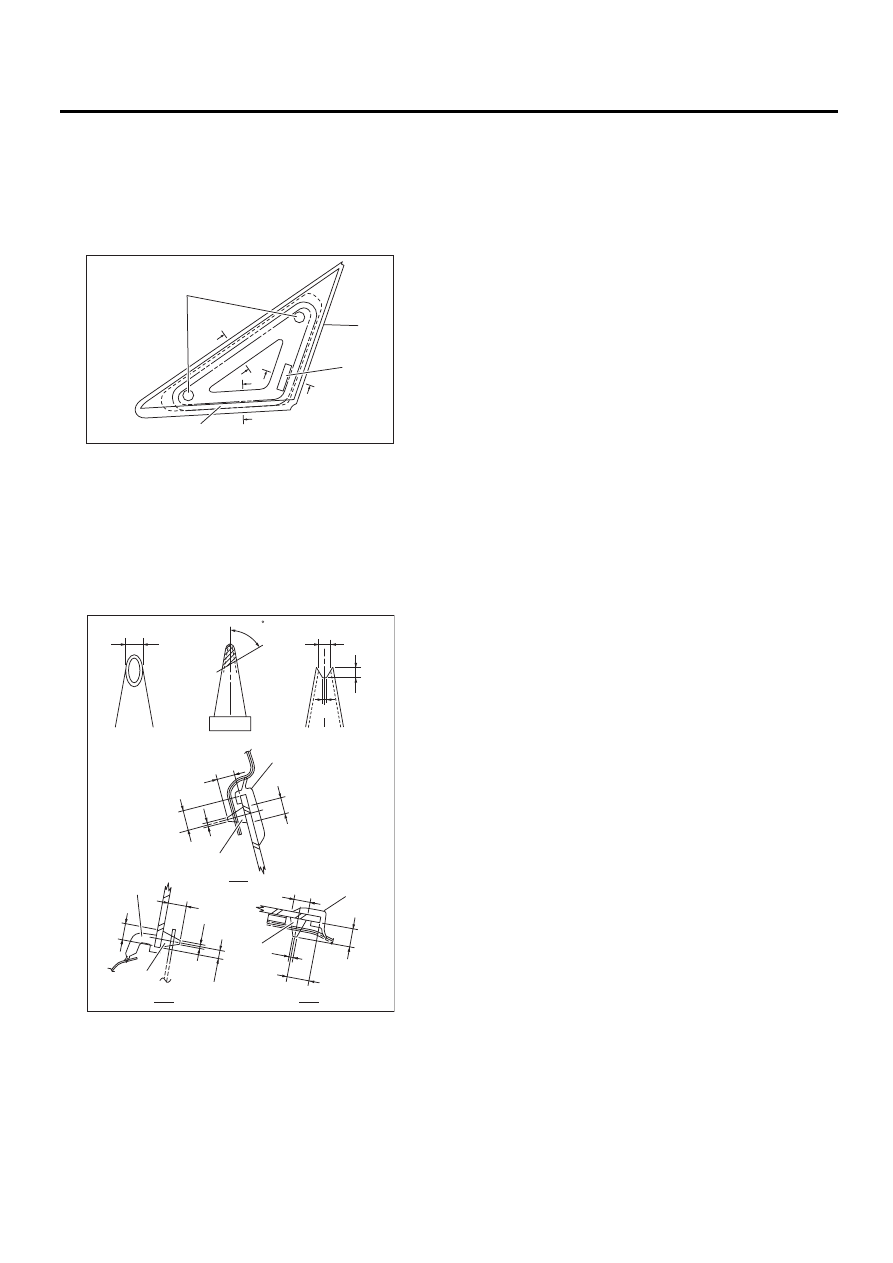

Снимите стекло передней четверти, выполнив
операции, предусмотренные для снятия ветро-
вого стекла. <См. GW-19, СНЯТИЕ, Ветровое
стекло.>

B: УСТАНОВКА

1) Отрежьте головку наконечника и нанесите
клей на торцевую поверхность стекла, как по-
казано на рисунке.

2) Установите переднее малое боковое стек-
ло, выполнив операции, предусмотренные для
установки ветрового стекла. <См. GW-20, УС-
ТАНОВКА, Ветровое стекло.>
3) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленных фирмой-изготовителем клея.
4) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в отсутствии протечек.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.

(1) Установочный штифт
(2) Крепежная деталь
(3) Облицовочный молдинг
(4) Клей

(1) Облицовочный молдинг
(2) Клей
(3) 8 мм (0,31 дюйма)
(4) 9 мм (0,35 дюйма)
(5) 2 мм (0,07 дюйма)
(6) 10 мм (0,39 дюйма)
(7) 4,5 мм (0,17 дюйма)
(8) 11 мм (0,43 дюйма)

GW-00496

(4)

(1)

(3)

(2)

A

B

C

C

B

A

GW-00497

(1)

(3)

(7)

(4)

(5)

(3)

(6)

(4)

(5)

(3)

(8)

(4)

(5)

(2)



(1)

(1)

(2)

(2)

A-A

C-C

B-B

(6)

(3)

(5)

(4)

60

GW-24

Стекло дверцы багажного отсека

СТЕКЛА/ОКНА/ЗЕРКАЛА

15.Стекло дверцы багажного

отсека

A: СНЯТИЕ

1) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-22, СНЯТИЕ,
Электродвигатель стеклоочистителя заднего
стекла.>
2) Отсоедините электрические разъемы от вы-
вода обогревателя заднего стекла.
3) Снимите стекло дверцы багажного отсека,
выполнив операции, предусмотренные для
снятия ветрового стекла. <См. GW-19, СНЯ-
ТИЕ, Ветровое стекло.>

B: УСТАНОВКА

1) Установите на кузов крепежную деталь.
2) Установите резиновую прокладку.

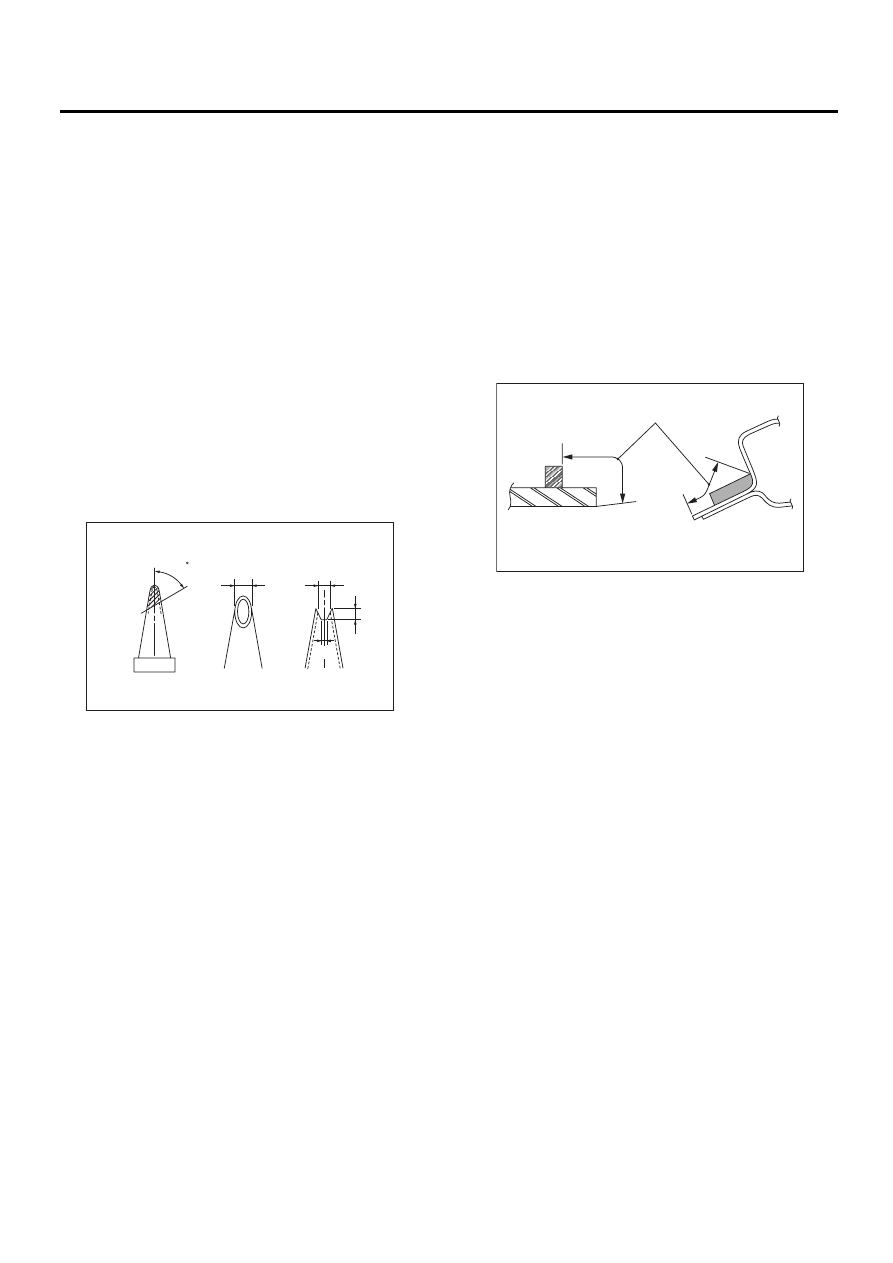

3) Отрежьте кончик картриджа, как показано,
и вставьте его в пистолет для нанесения гер-
метика.

4) При помощи губки нанесите на клейкий слой
стекла два вида грунтовки.

Грунтовка для стекла:

Dow Automotive
Betawipe VP04604
Betaprime 5001

5) Нанесите грунтовку на клейкий слой кузова.

Грунтовка для окрашенной поверхности:

Dow Automotive
Betaprime 5402

ПРИМЕЧАНИЕ:
• Грунтовку, попавшую на окрашенную повер-
хность кузова и внутреннюю отделку, трудно
удалить. Закрывайте такие поверхности по их
окружности.
• Перед установкой стекла дайте грунтовке
подсохнуть примерно десять минут.
• Не дотрагивайтесь до поверхности, покры-
той грунтовкой.

(1) 10 мм (0,39 дюйма)

(2) 8 мм (0,31 дюйма)

(3) 4 мм (0,15 дюйма)

(1)

(2)

(3)

(1)

60

GW-00610

(1) Нанесение грунтовки

(2) Стекло

(3) Кузов

GW-00561

(3)

(2)

(1)

GW-25

Стекло дверцы багажного отсека

СТЕКЛА/ОКНА/ЗЕРКАЛА

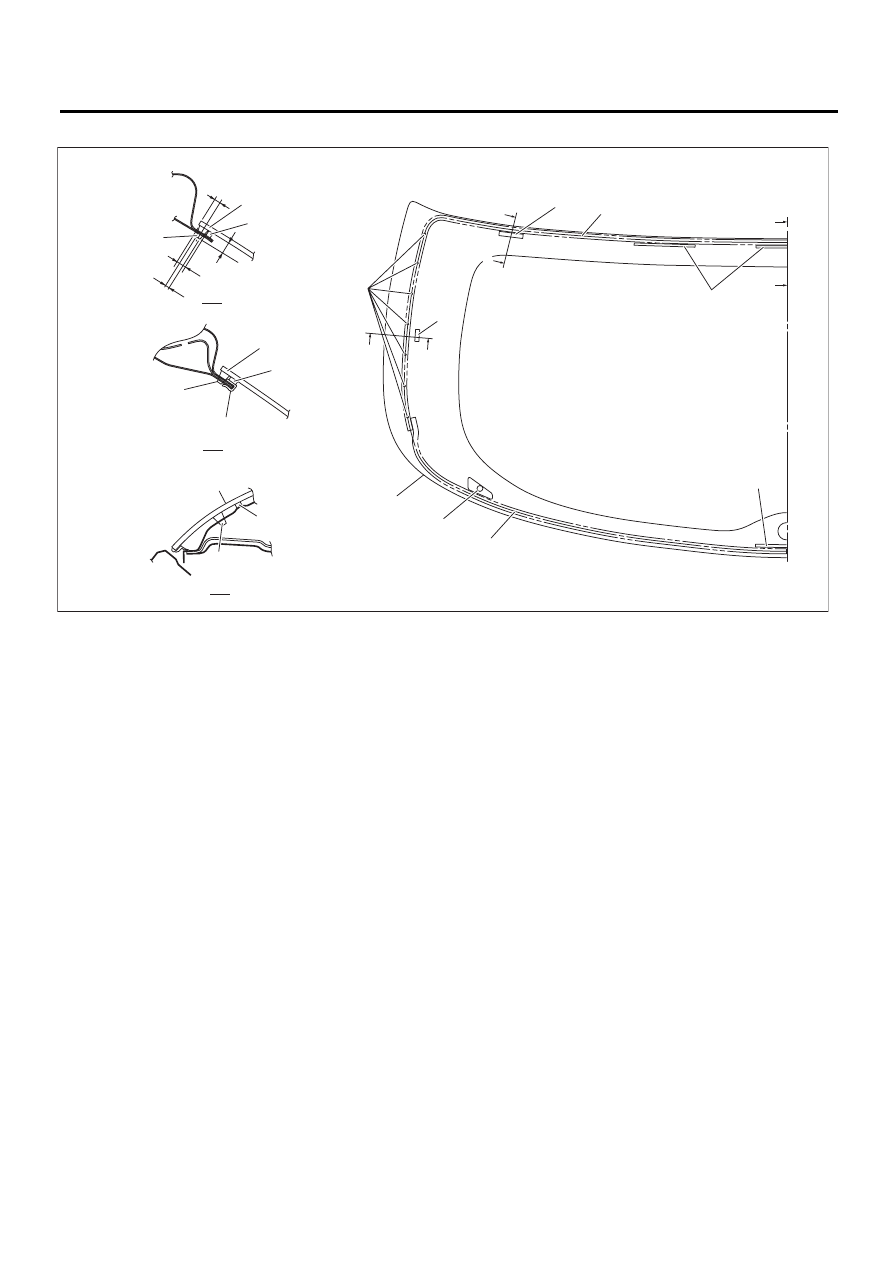

6) Нанесите клей на торцевую поверхность стекла, как показано на рисунке.

7) Вставьте вставной пружинный зажим стекла
в отверстие на дверце багажного отсека, и, на-
жав на участок вокруг зажима, зафиксируйте
его, после чего слегка прижмите прилегающий
участок, чтобы приклеить его.
8) Примерно через час после установки прове-
дите проверку герметичности.
9) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленных фирмой-изготовителем клея.

• Возвращая автомобиль владельцу, сообщи-
те ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.
10) Подсоедините клеммы обогревателя зад-
него стекла.
11) Установите стеклоочиститель заднего
стекла. <См. WW-22, УСТАНОВКА, Электро-
двигатель стеклоочистителя заднего стекла.>

(1)

Стекло

(5)

Резиновая прокладка

(9)

5,5 мм (0,22 дюйма)

(2)

Вставной пружинный зажим стекла

(6)

Проставка

(10)  8 мм (0,31 дюйма)

(3)

Крепежная деталь

(7)

Отметки для нанесения грунтовки

(11)  10 мм (0,39 дюйма)

(4)

Клей

(8)  4 мм (0,15 дюйма)





(3)

(6)

(4)

(4)

(2)

(1)

(5)

(5)

(7)

A

A

B

C

C

B

(1)

(9)

(10)

(8)

(11)

(6)

(4)

(6)

(3)

(6)

(1)

(4)

(3)

(1)

A-A

B-B

C-C

GW-00611
