Subaru B9 Tribeca (2007 год). Руководство - часть 425

ET-32

Разъем входа для подключения дополнительных аудиоустройств

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

27.Разъем входа

для подключения
дополнительных
аудиоустройств

A: СНЯТИЕ

1. РАЗЪЕМ ВХОДА ДЛЯ ПОДКЛЮЧЕНИЯ
ДОПОЛНИТЕЛЬНЫХ АУДИОУСТРОЙСТВ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
3) Снимите с ящика консоли разъем входа для
подключения дополнительных аудиоуст-
ройств.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-33

Переднее гнездо питания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

28.Переднее гнездо питания

дополнительного
электрического
оборудования

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>

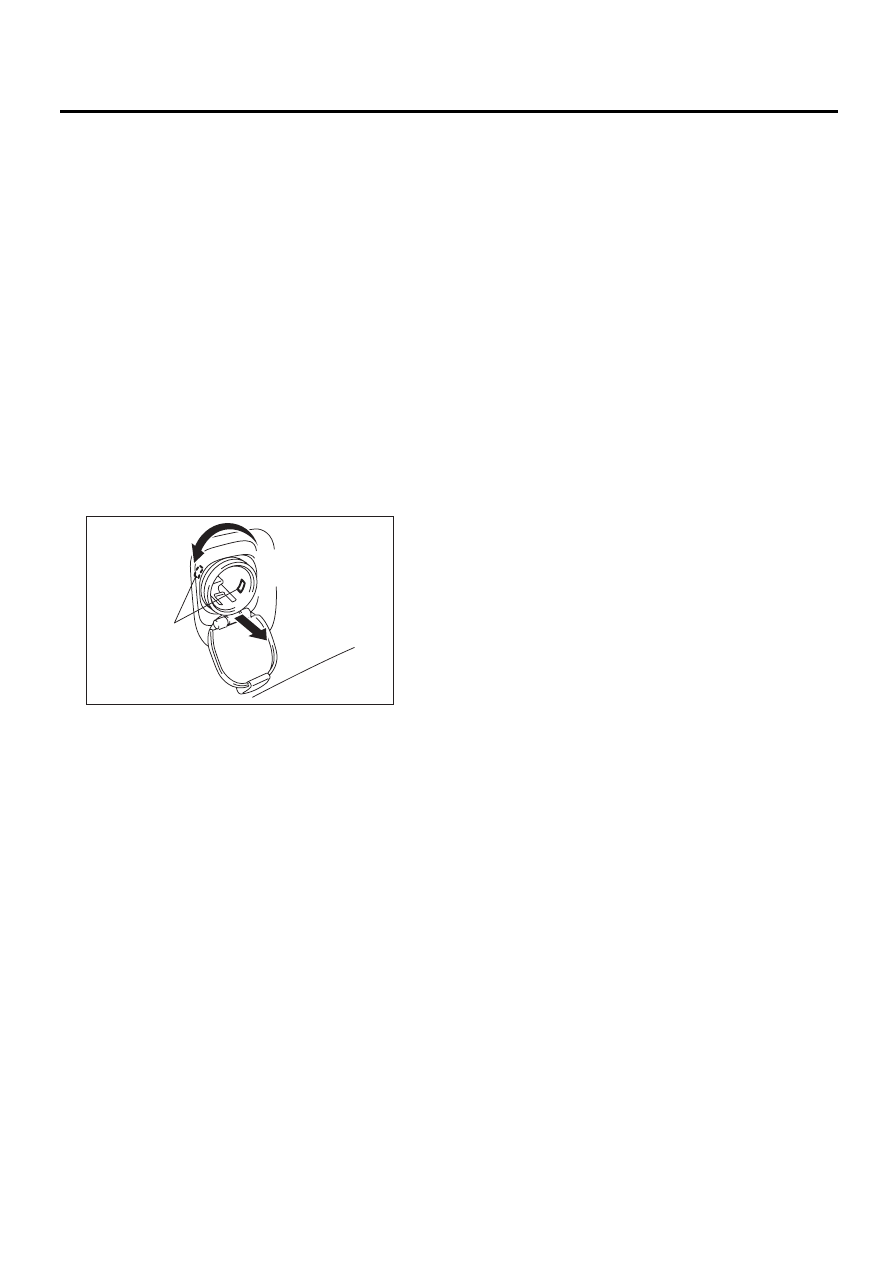

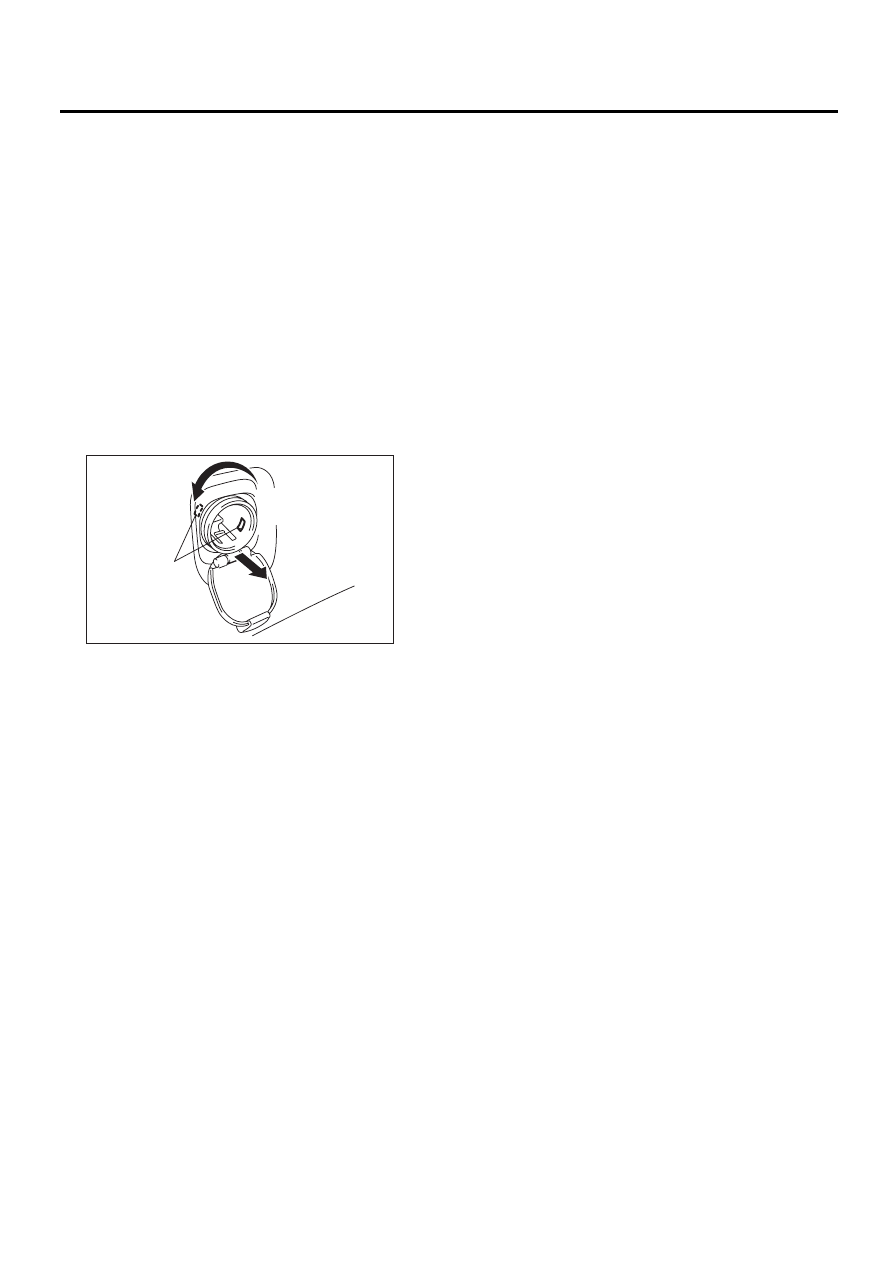

3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

ПРИМЕЧАНИЕ:
Гнездо может быть извлечено путем высво-
бождения фиксатора гнезда в двух местах и
поворота гнезда влево.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что гнездо питания дополни-
тельного электрического оборудования на-
дежно зафиксировано и не может быть вытя-
нуто.

ET-00191

(A)

ET-34

Система заднего гнезда электропитания дополнительного электрического оборудования

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

29.Система заднего гнезда

электропитания
дополнительного
электрического
оборудования

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю часть внутренней отделки
задней боковой панели кузова (левой). <См.
EI-45, СНЯТИЕ, Внутренняя отделка задней
боковой панели кузова.>
3) Отсоедините разъем жгута проводов, а за-
тем снимите гнездо питания дополнительного
электрического оборудования.

ПРИМЕЧАНИЕ:
Гнездо может быть извлечено путем высво-
бождения фиксатора гнезда в двух местах и
поворота гнезда влево.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что гнездо питания дополни-
тельного электрического оборудования на-
дежно зафиксировано и не может быть вытя-
нуто.

ET-00191

(A)

ET-35

Блок рулевых кнопок управления аудиосистемой

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

30.Блок рулевых кнопок

управления
аудиосистемой

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите колеса автомобиля в направле-
нии прямолинейного движения.
3) Снимите модуль подушки безопасности.
<См. AB-14, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ВНИМАНИЕ:
Если на автомобиле установлены модули
подушек безопасности, то перед выполне-
нием работ по техобслуживанию модулей
подушек безопасности обязательно прочти-
те раздел “Система подушек безопасности”.
<См. AB

-14, ПРОВЕРКА, Модуль подушки

безопасности водителя.>
4) Снимите рулевое колесо. <См. PS-18, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите крышку рулевого колеса.

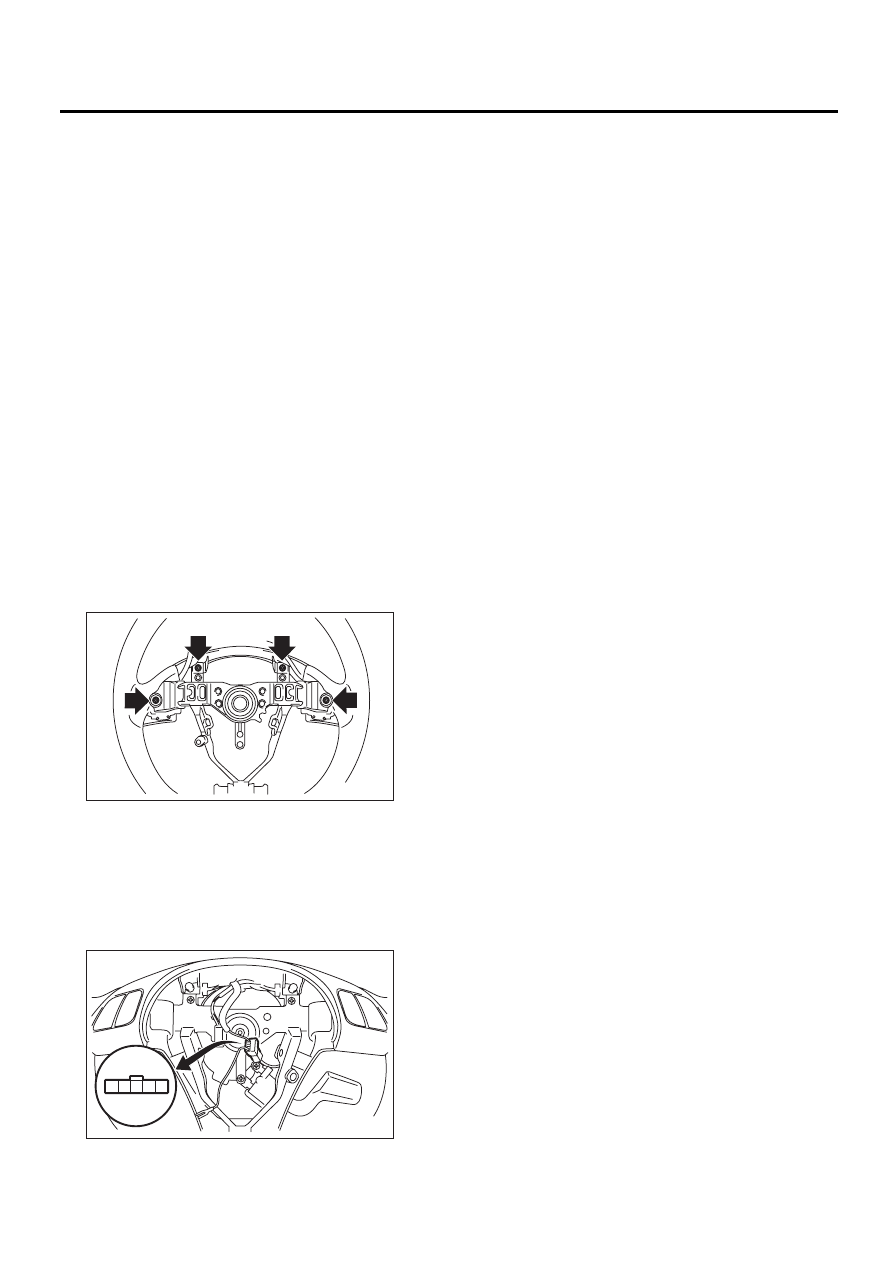

6) Снимите по 2 винта крепления блока руле-
вых кнопок управления аудиосистемой с левой
и с правой стороны.

7) Снимите блок рулевых кнопок управления
аудиосистемой.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

ET-00192

ET-00193

1 2 3 4 5
