Комбинированный переключатель (стеклоочиститель)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

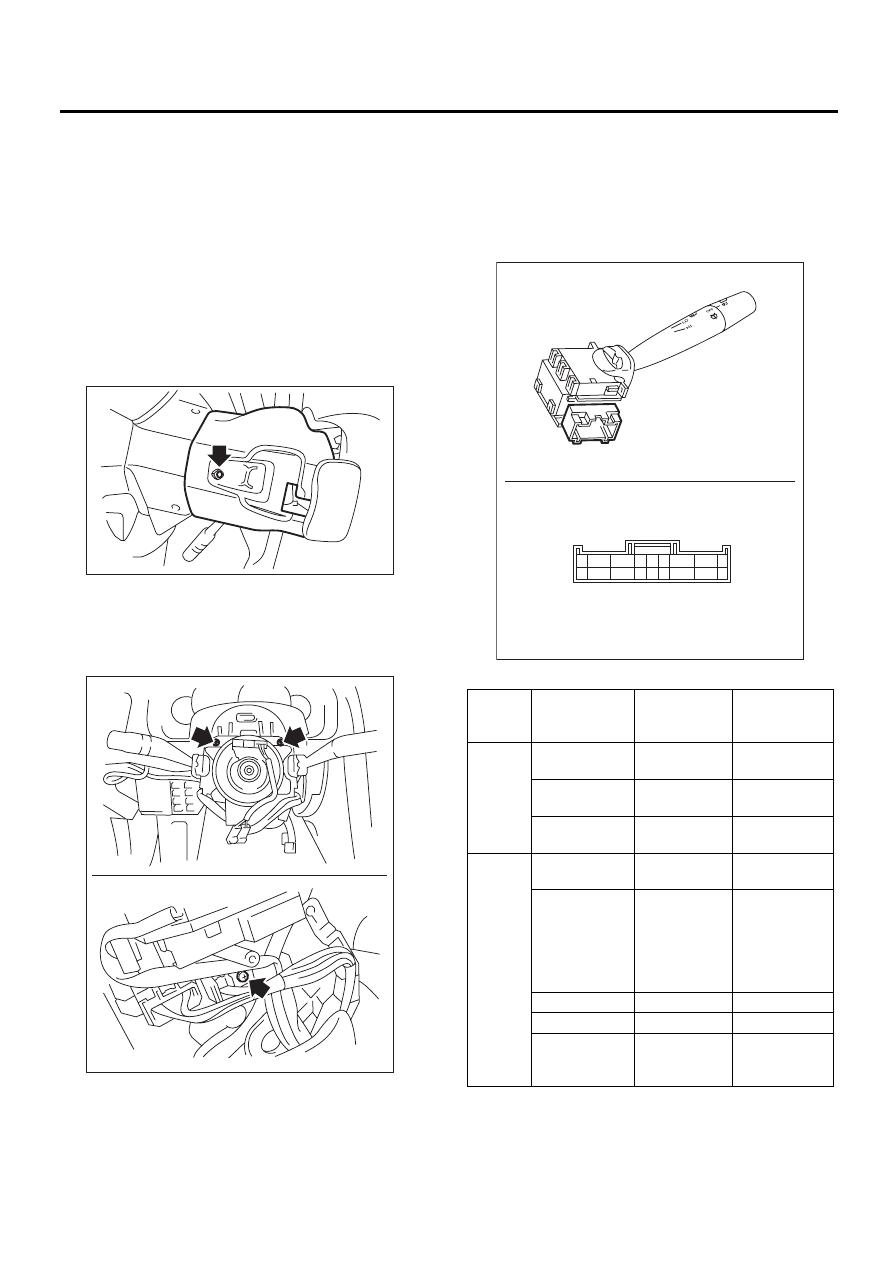

3. Комбинированный

переключатель
(стеклоочиститель)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите модуль подушки безопасности во-
дителя. <См. AB-14, СНЯТИЕ, Модуль подушки
безопасности водителя.>
3) Снимите рулевое колесо. <См. PS-18, СНЯ-
ТИЕ, Рулевое колесо.>
4) Отверните винты и снимите кожухи рулевой
колонки (верхний и нижний).

5) Отсоедините разъем от комбинированного
переключателя.
6) Отверните три винта и, потянув на себя, сни-
мите основание узла комбинированного пере-
ключателя.

7) Отверните винты крепления переключате-
ля, а затем снимите комбинированный пере-
ключатель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте проводимость между всеми
клеммами разъема.

• Кроме модели KA

SL-00258

LI -00332

 Положение

переключате-

ля

Клемма №

Номинальное

значение

Ветро-
вое
стекло

НИЗКАЯ

СКОРОСТЬ

7 и 17

 Менее 1 Ом

ВЫСОКАЯ

СКОРОСТЬ

8 и 17

 Менее 1 Ом

Омыватель

включен

2 и 11

 Менее 1 Ом

Заднее
стекло

Омыватель

включен

2 и 12

 Менее 1 Ом

ВЫКЛ.

2 и 10
2 и 12
2 и 13

10 и 12
10 и 13
12 и 13

1 МОм или бо-

лее

INT

2 и 13

 Менее 1 Ом

ВКЛ.

2 и 10

 Менее 1 Ом

Омыватель

включен

2 и 12

12 и 10

2 и 10

 Менее 1 Ом

WW-00046

8

7

6 5 4

3

2

1

9

17

16 15 14 13 12

11 10

18

WW-13

Комбинированный переключатель (стеклоочиститель)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

• Модель KA

2) Если проводимость не соответствует техни-
ческим характеристикам, замените переклю-
чатель.

 Положение

пе-

реключателя

Клемма №

Номинальное

значение

Ветро-
вое
стекло

НИЗКАЯ СКО-

РОСТЬ

3 и 11

 Менее 1 Ом

ВЫСОКАЯ

СКОРОСТЬ

2 и 11

 Менее 1 Ом

Омыватель

включен

8 и 17

 Менее 1 Ом

Заднее
стекло

Омыватель

включен

8 и 16

 Менее 1 Ом

OFF

8 и 18
8 и 16
8 и 15

18 и 16
18 и 15
16 и 15

1 MОм или бо-

лее

INT

8 и 15

 Менее 1 Ом

ВКЛ.

8 и 18

 Менее 1 Ом

Омыватель

включен

8 и 16

16 и 18

8 и 18

 Менее 1 Ом

WW-14

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

4. Щетка стеклоочистителя

A: СНЯТИЕ

ОСТОРОЖНО:
При замене щеток стеклоочистителей, сна-
чала поднимите рычаг стеклоочистителя со
стороны водителя, а затем со стороны пе-
реднего пассажира. При опускании рычагов
стеклоочистителей, начните со стороны пе-
реднего пассажира, а затем опустите рычаг
стеклоочистителя со стороны водителя.
Выполнение этой процедуры в обратном
порядке может привести к повреждению
рычага стеклоочистителя, расположенного
со стороны переднего пассажира, при ударе
щеткой стеклоочистителя со стороны води-
теля.

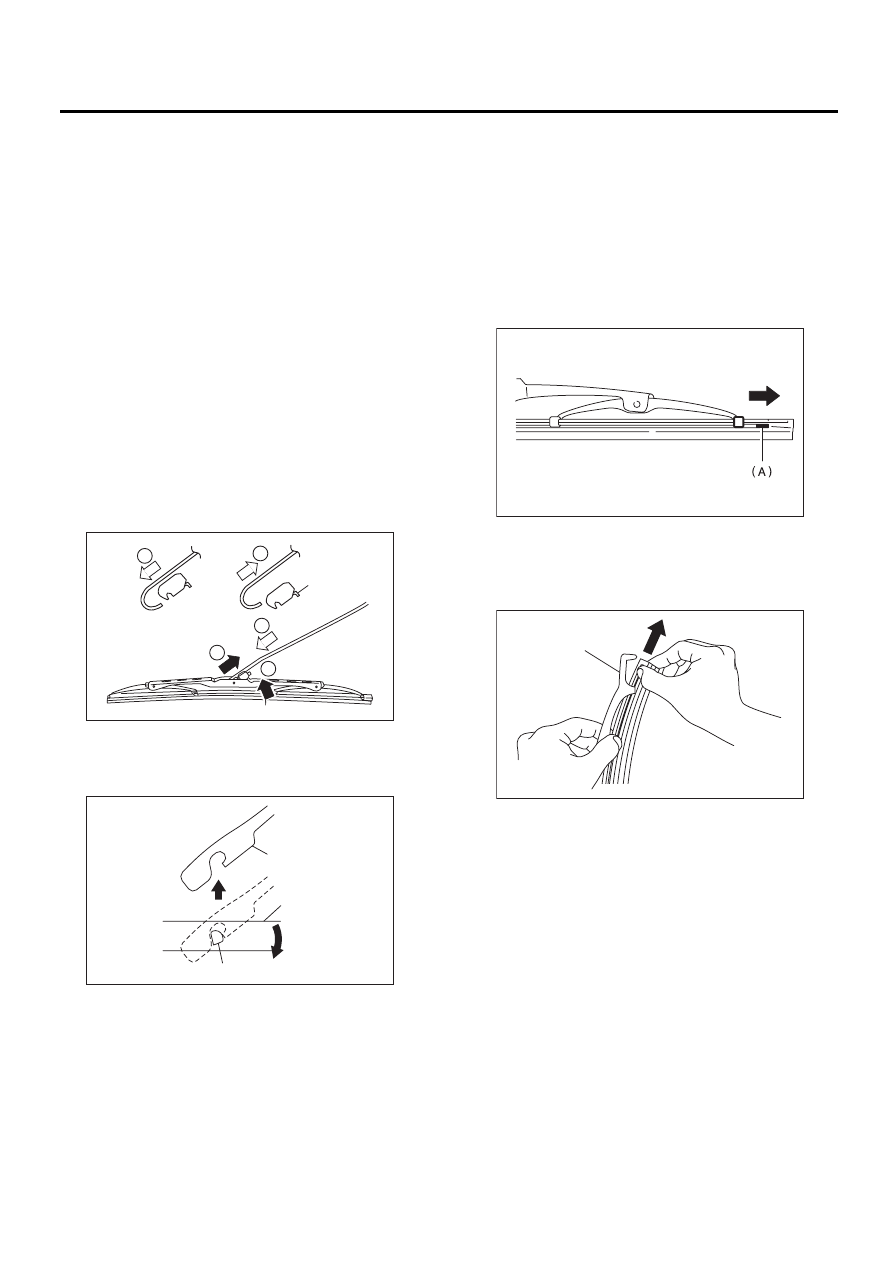

1. ВЕТРОВОЕ СТЕКЛО

Отжав фиксатор (А) вверх, вытяните щетку в
направлении стрелки и снимите ее с рычага
стеклоочистителя.

2. ЗАДНЕЕ СТЕКЛО

Поверните щетку в направлении, указанном
стрелкой (A) и снимите ее с рычага.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что фиксатор надежно закреплен.

C: РАЗБОРКА

1. ВЕТРОВОЕ СТЕКЛО

Потяните за боковую часть (A) резинового сто-
пора стеклоочистителя и снимите резиновую
ленту с узла щетки.

2. ЗАДНЕЕ СТЕКЛО

Слегка сдвиньте резиновую верхушку стекло-
очистителя со стопора(A) и снимите ее полно-
стью.

(A) Поверните щетку стеклоочистителя.

(1) Рычаг стеклоочистителя

(2) Щетка стеклоочистителя

(3) Место крепления щетки стеклоочистителя

WW-00064

1

2

2

3

3

(A)

(1)

(2)

(3)

(A)

WW-00207

WW-00009

(A)

WW-00143

WW-15

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

D: СБОРКА

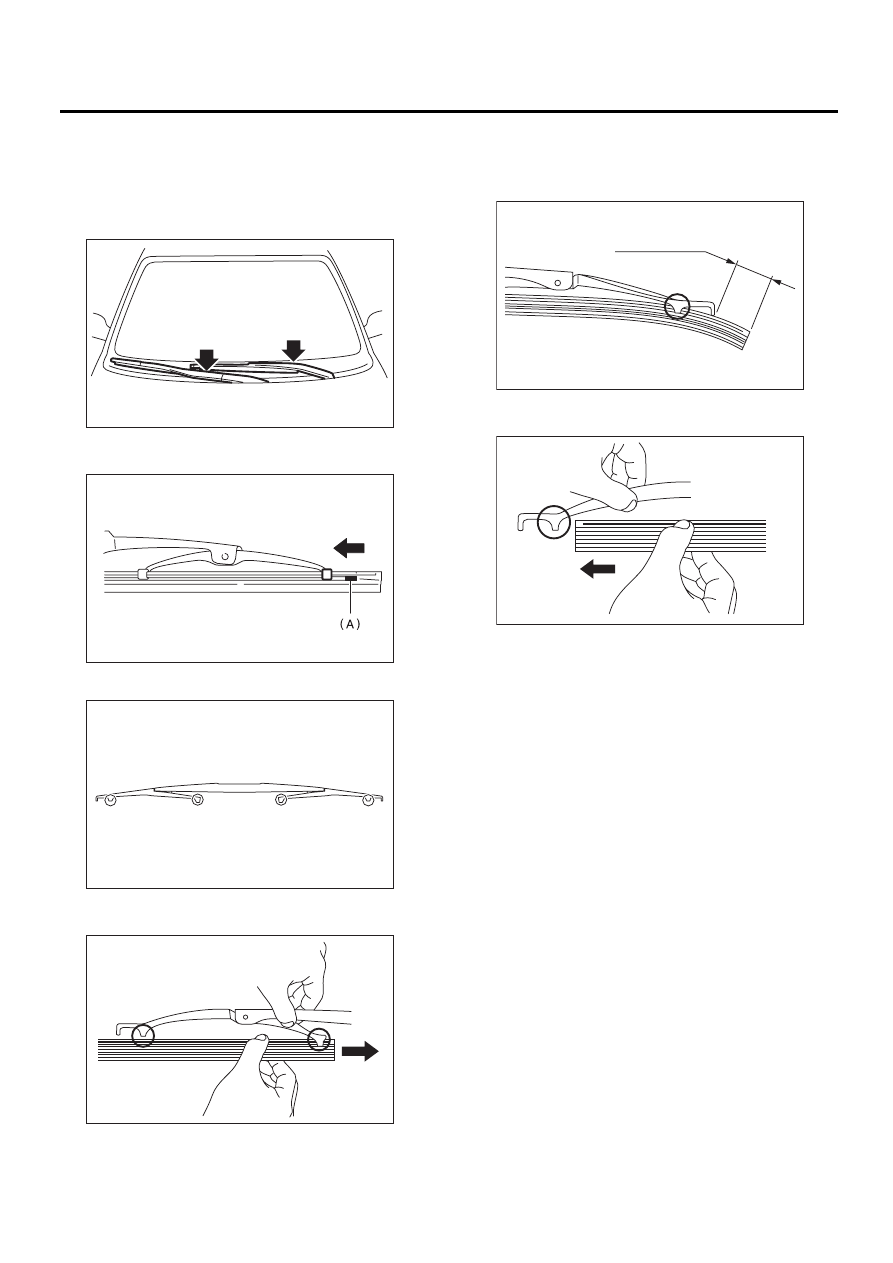

1. ВЕТРОВОЕ СТЕКЛО

1) Вставьте резиновую ленту стеклоочистите-
ля в щетку так, чтобы стопор встал в положе-
ние, указанное на рисунке.

2) Убедитесь, что резиновая лента стеклоочис-
тителя надежно закреплена на стопоре (A).

2. ЗАДНЕЕ СТЕКЛО

1) Вставьте резиновую ленту стеклоочистите-
ля в зажим (B).

2) Вставляйте резиновую ленту стеклоочисти-
теля до тех пор, пока верхний кончик не будет
выступать примерно на 20 мм (0,79 дюйма) из
стопора D.

3) Вставьте резиновую ленту стеклоочистите-
ля в зажим А.

E: ПРОВЕРКА

1) Если стеклоочиститель работает плохо, про-
верьте следующее:
• Убедитесь в том, что подвижная часть узла
щетки стеклоочистителя двигается плавно.
• Убедитесь в том, что у резиновой ленты
стеклоочистителя нет деформаций и повреж-
дений.
2) При выявлении повреждений, замените де-
тали новыми.

WW-00461

WW-00037

WW-00421

A

B

C

D

A

B

WW-00145

D

20 mm ( 0.79 in. )

WW-00146

A

WW-00147
