LI-30

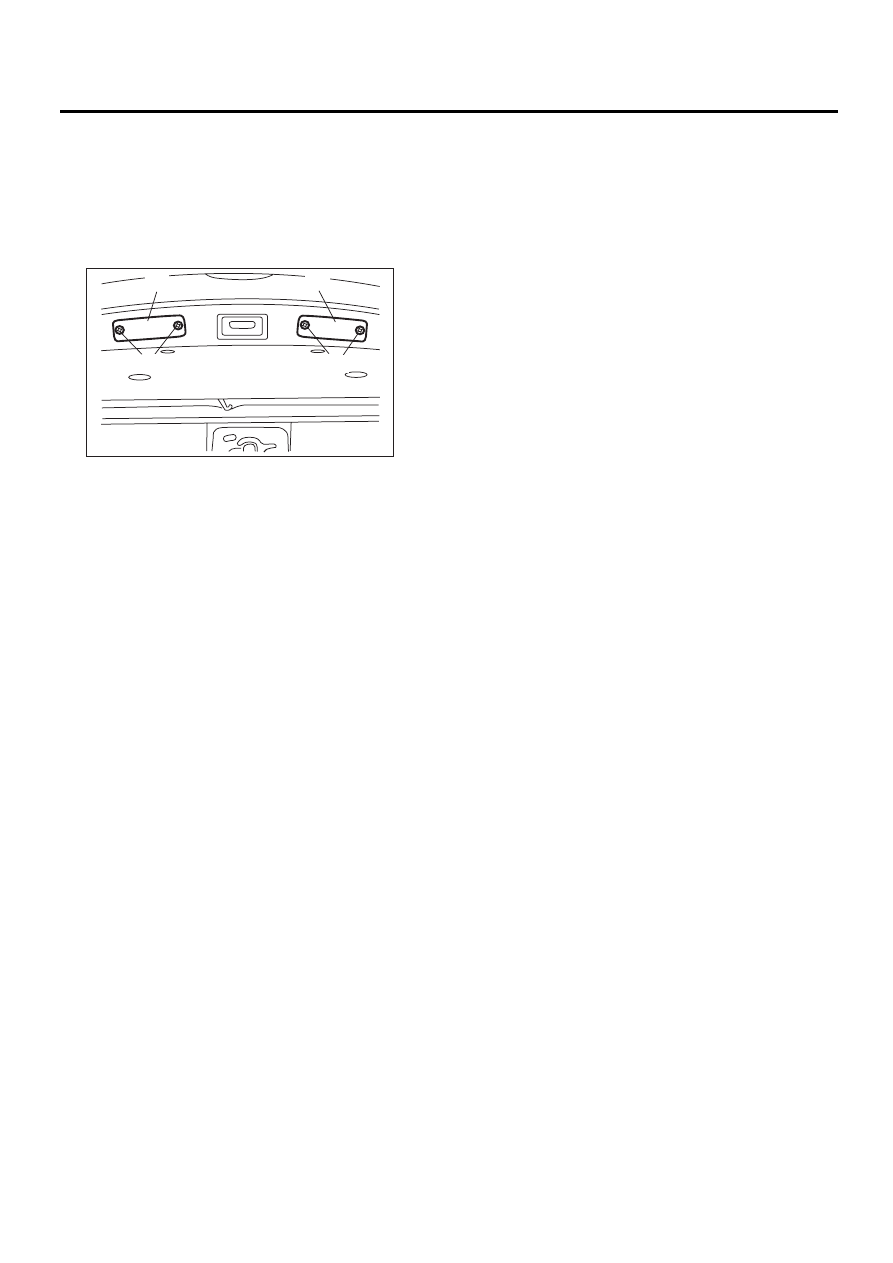

Фонарь освещения номерного знака

СИСТЕМА ОСВЕЩЕНИЯ

26.Фонарь освещения

номерного знака

A: СНЯТИЕ

1) Отверните крепежный винт (А) фонаря ос-
вещения номерного знака, а затем снимите
рассеиватель (B).

2) Снимите лампу.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

LI-00520

(A)

(B)

(B)

(A)

LI-31

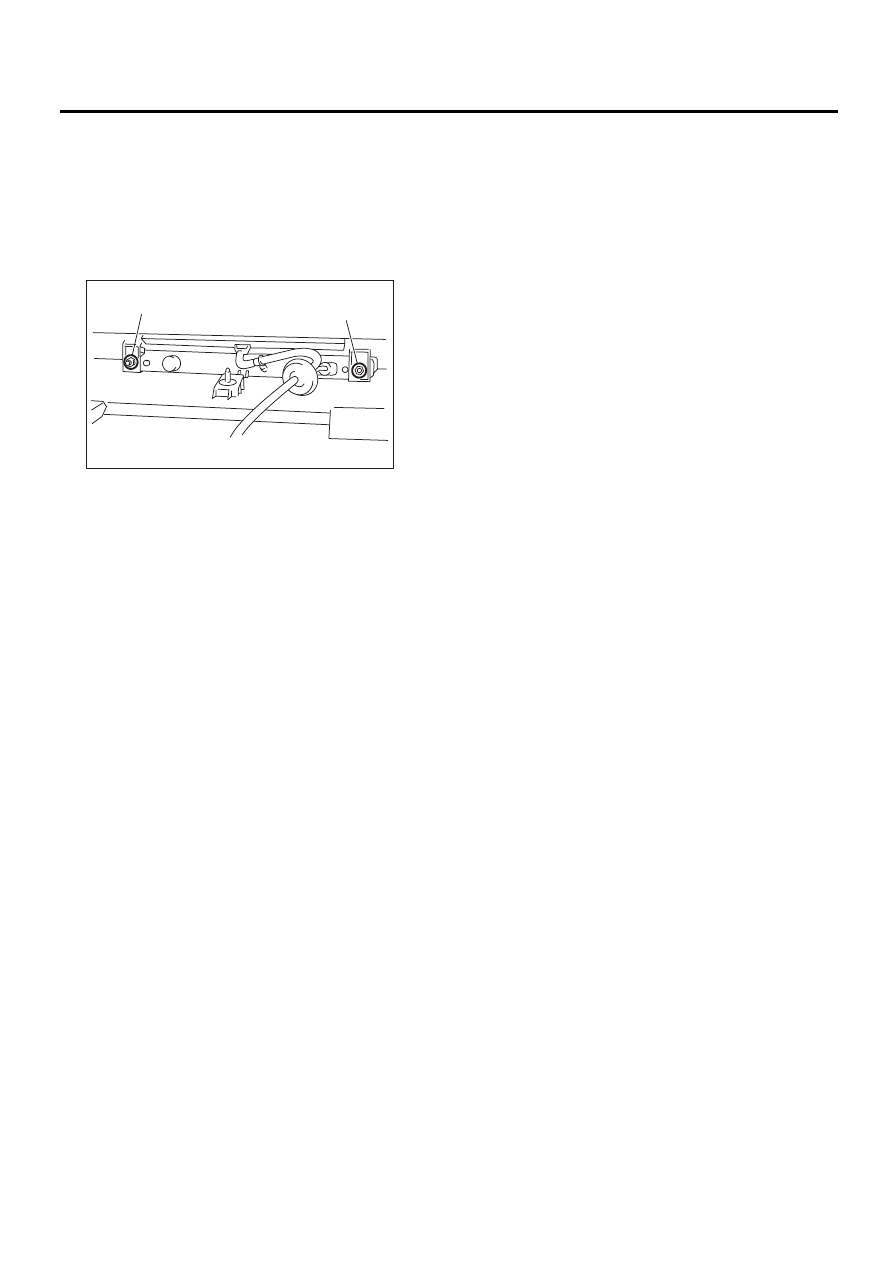

Верхний стоп-сигнал

СИСТЕМА ОСВЕЩЕНИЯ

27.Верхний стоп-сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите спойлер крыши. <См. EI-31, СНЯ-
ТИЕ, Спойлер крыши.>
3) Отверните гайки (A), а затем отсоедините
верхний стоп-сигнал.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите верхний стоп-сигнал и проверь-
те его работу.
2) Если верхний стоп-сигнал не горит, замените
его новым.

ПРИМЕЧАНИЕ:
Поскольку в верхнем стоп-сигнале использует-
ся светодиодная лампа, то если она выходит
из строя, замените весь узел верхнего стоп-
сигнала.

LI-00312

(A)

(A)

LI-32

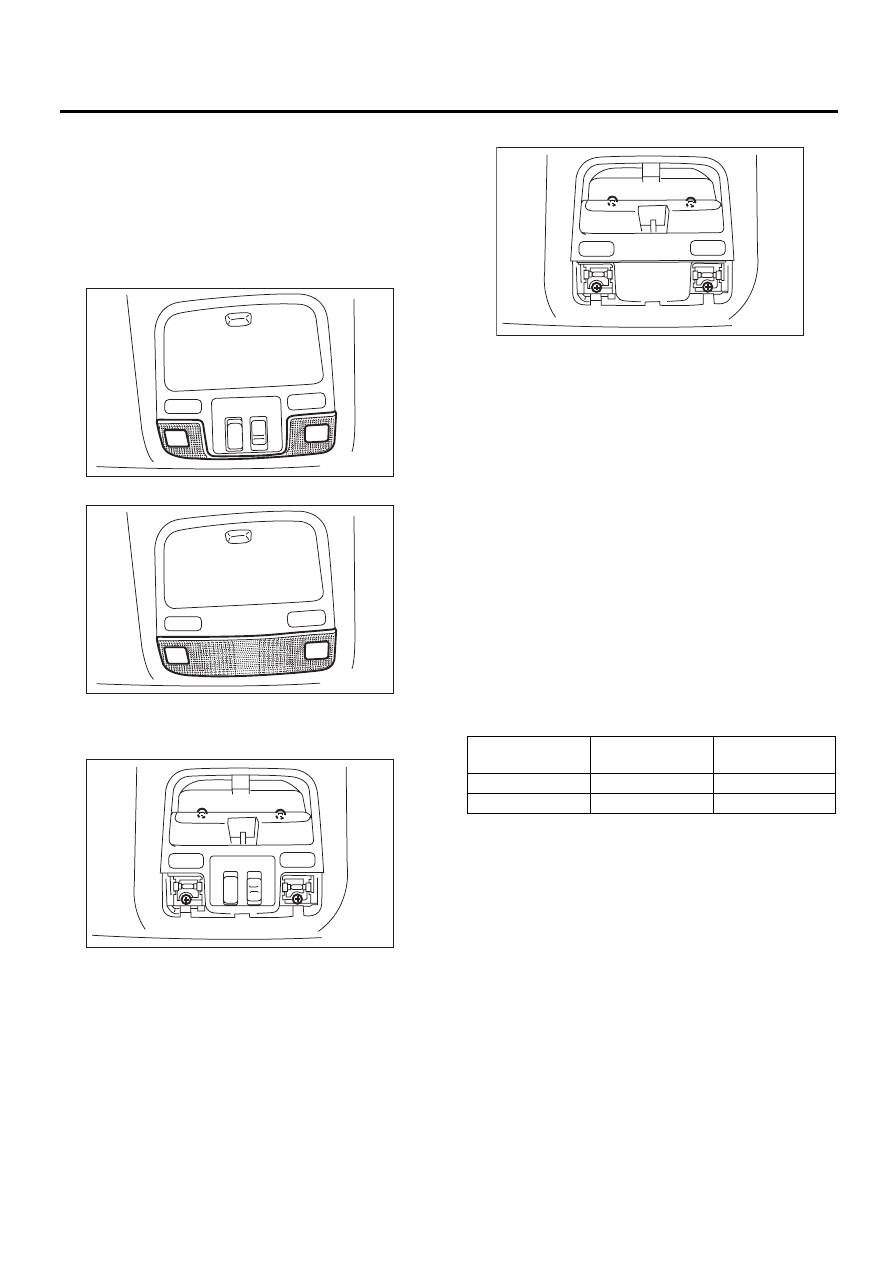

Фонарь точечной подсветки

СИСТЕМА ОСВЕЩЕНИЯ

28.Фонарь точечной

подсветки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите рассеиватель.
• Модель с люком в крыше

• Модель с обычной крышей

3) Снимите четыре болта крепления фонаря
точечной подсветки.
• Модель с люком в крыше

• Модель с обычной крышей

4) Отсоедините разъемы жгута проводов и
снимите фонарь точечной подсветки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

Измерьте сопротивление между клеммами вы-
ключателя фонаря точечной подсветки.

LI-00521

LI-00684

LI-00522

Положение вы-

ключателя

Клемма №

Номинальное

значение

ВЫКЛ.

 —

1 MОм или более

ON

1 и 2

18

±5,4 Ом

LI-00685

LI-33

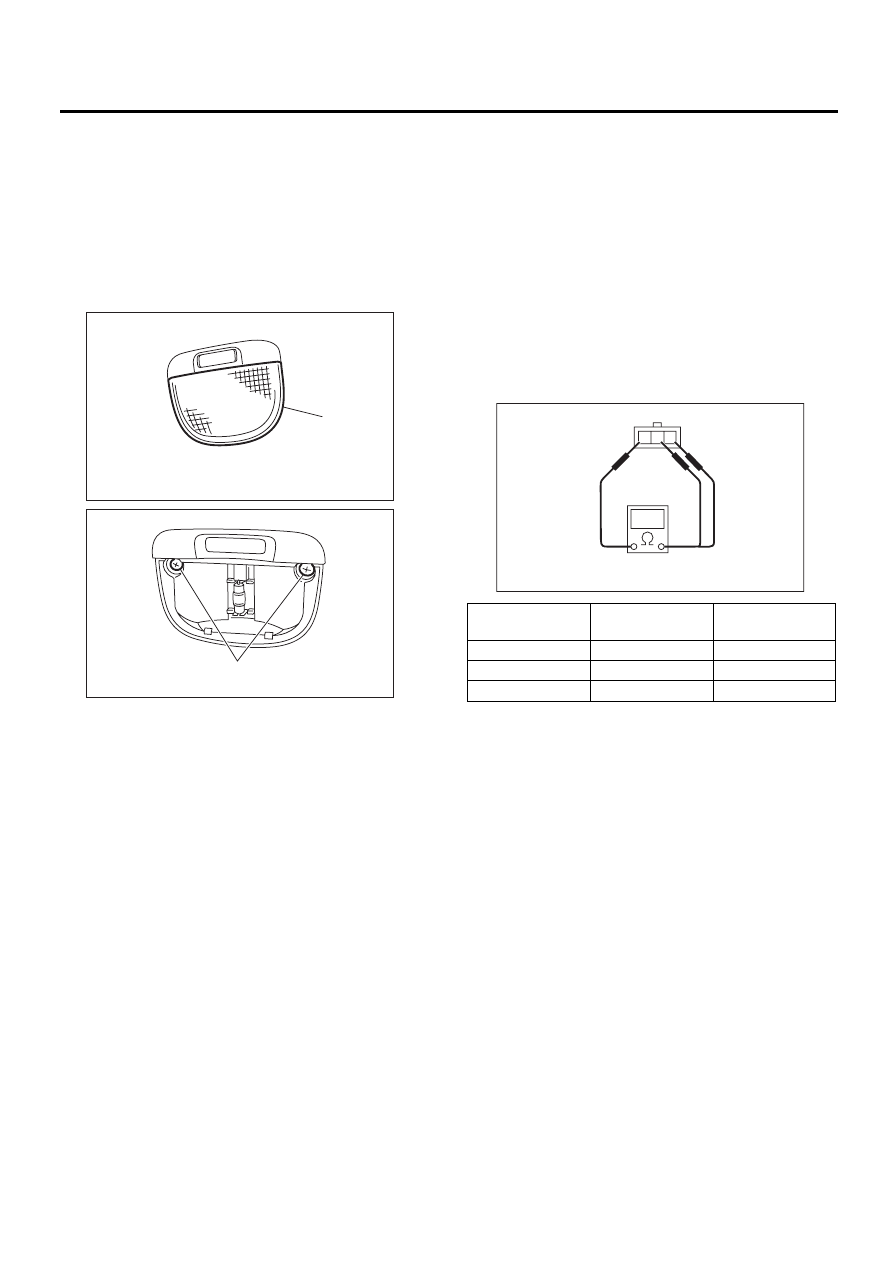

Плафон освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

29.Плафон освещения салона

A: СНЯТИЕ

1. МОДЕЛЬ С РАЗВЛЕКАТЕЛЬНЫМ
ЦЕНТРОМ ДЛЯ ПАССАЖИРОВ ЗАДНИХ
СИДЕНИЙ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рассеиватель (A) и крепежные вин-
ты (B).

3) Отсоедините разъем жгута проводов, а за-
тем снимите плафон освещения салона.

2. МОДЕЛЬ С РАЗВЛЕКАТЕЛЬНЫМ
ЦЕНТРОМ ДЛЯ ПАССАЖИРОВ ЗАДНИХ
СИДЕНИЙ

Лампа плафона освещения салона выполнена
единым узлом с развлекательным центром для
пассажиров задних сидений. По процедуре
снятия обратитесь к разделу “Развлекатель-
ный центр для пассажиров задних сидений”.
<См. ET-31, СНЯТИЕ, Развлекательный центр
для пассажиров задних сидений.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ
САЛОНА

1) Визуально проверьте, не перегорела ли лам-
па.
2) Проверьте технические характеристики
лампы. <См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
3) Если лампа неисправна, замените ее новой.

2. ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
САЛОНА

Измерьте сопротивление между клеммами вы-
ключателя плафона освещения салона.

LI-00315

(A)

LI-00316

(B)

Положение вы-

ключателя

Клемма №

Номинальное

значение

ВЫКЛ.

 —

1 MОм или более

ON

1 и 3

1,5

±0,5 Ом

ДВЕРЬ

2 и 3

1,5

±0,5 Ом

LI-00257

3 2 1
