Subaru B9 Tribeca (2007 год). Руководство - часть 381

AB(diag)-60

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

D: КДН 16 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

ПАССАЖИРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (переднего
пассажира).
• Неисправность модуля подушки безопасности переднего пассажира.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

ПРИМЕЧАНИЕ:
Перед началом работ подготовьте два резистора модулей подушек безопасности (98299PA040).

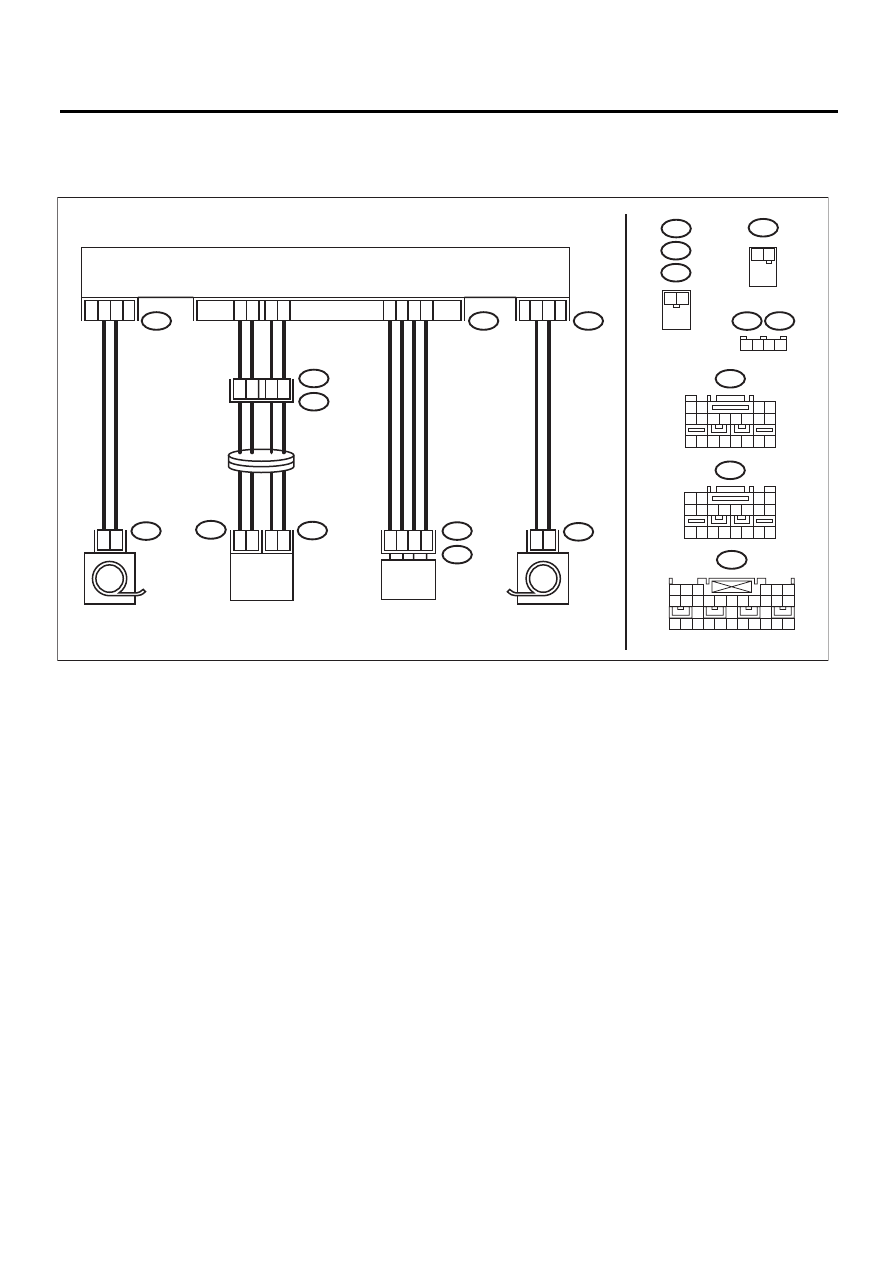

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB9

AB10

11

10

3

4

7

8

1

2

AB6

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

AB9

1 2 3 4

AB-01594

НАГНЕТАТЕЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА

AB(diag)-61

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности и модулем подушки безопасности пе-
реднего пассажира.

Контакт ненадежен?

Замените как основ-
ной жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов перегородки
моторного отсека.

Переходите к
шагу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАС-
НОСТИ ПЕРЕДНЕГО ПАССАЖИРА.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Снимите нижнюю боковую крышку консоли со
стороны переднего пассажира и отсоедините
разъем (AB10) от (AB9).
3) Подсоедините разъем (1P) диагностического
жгута проводов P к разъему (AB9).
4) Подсоедините резистор модуля подушки бе-
зопасности к разъемам (2P) и (3P) диагностичес-
кого жгута проводов P.
5) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените модуль по-
душки безопасности
переднего пассажира.
<См. AB-15, Модуль по-
душки безопасности
переднего пассажи-
ра.>

Переходите к
шагу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ ПЕ-
РЕДНЕГО ПАССАЖИРА).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъемов (2P) и (3P) диагностическо-
го жгута проводов P.
3) Снимите нижнюю крышку панели приборов и
отсоедините разъем (AB7) от (AB2).
4) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB6).
5) Измерьте напряжение между разъемом (2U)
диагностического жгута проводов U и массой ку-
зова.

Разъемы и клеммы

(2U) № 3 (+) — Масса кузова (–):
(2U) № 5 (+) — Масса кузова (–):
(2U) № 9 (+) — Масса кузова (–):
(2U) № 13 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к шагу 4.

Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>

Переходите к
шагу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-46, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите
проведение
диагностики.

AB(diag)-62

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

E: КДН 21 НЕИСПРАВНОСТЬ ЦЕПИ ПОДУШЕК БЕЗОПАСНОСТИ В БЛОКЕ

ECM

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАЛИЧИЯ КДН 21.
Считайте КДН. <См. AB(diag)-31, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисп-
лее Subaru Select Monitor
КДН 21?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-20, Блок
управления сис-
темой подушек
безопасности.>

Перейдите в режим
очистки памяти.
<См. AB(diag)-32,
РЕЖИМ ОЧИСТКИ
ПАМЯТИ, ПОРЯ-
ДОК РАБОТЫ,
Subaru Select
Monitor.>

AB(diag)-63

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F: КДН 22 ВЫХОДНОЙ СИГНАЛ АКТИВАЦИИ МОДУЛЯ ПЕРЕДНЕЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Данный КДН отображается, когда срабатывает модуль передней подушки безопасности и соответс-
твующий преднатяжитель ремня безопасности.
Если этот КДН отображается, то очистка памяти невозможна. В связи с этим, замените следующие
узлы и детали.
• Блок управления системой подушек безопасности<См. AB-20, Блок управления системой поду-
шек безопасности.>
• Модуль подушки безопасности водителя<См. AB-14, Модуль подушки безопасности водителя.>
• Модуль подушки безопасности переднего пассажира<См. AB-15, Модуль подушки безопасности
переднего пассажира.>
• Дополнительные датчики лобового удара с обеих сторон<См. AB-24, Дополнительный датчик ло-
бового удара.>
• Ремни безопасности, расположенные на внешних сторонах передних сидений, с преднатяжителя-
ми. <См. SB-12, Ремни безопасности передних сидений.>
• Поворотный разъем рулевой колонки<См. AB-23, Поворотный разъем рулевой колонки.>

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB6

AB18

AB17

AB26

2

1

AB9

AB10

AB21

1

4

2

1

17

16

13

14

11

10

AB2

AB7

AB38

1

1

2

1

2

2

3

4

AB37

3

2

7

8

6

5

11

12

ПОВОРОТНЫЙ
РАЗЪЕМ
РУЛЕВОЙ
КОЛОНКИ

ЛЕВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

ПРАВЫЙ ПРЕДНАТЯЖИТЕЛЬ

AB17

AB18

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB38

1 2

AB26

AB21

AB37

1 2

AB9

AB2

1 2 3 4

AB-01722

НАГНЕТАТЕЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

НАГНЕТАТЕЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА
