AB(diag)-32

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. РЕЖИМ ОЧИСТКИ ПАМЯТИ

По окончанию ремонта системы подушек безопасности сотрите все КДН, сохраненные в блоке уп-
равления системой подушек безопасности. (Если не очистить память, то после устранения неис-
правности ее код будет отображаться при возникновении последующей неисправности)
1) На экране дисплея «Main Menu» выберите пункт {Each System Check} и нажмите клавишу [YES].
2) На экране дисплея «System Selection Menu», выберите пункт {Airbag System} и нажмите клавишу
[YES].
3) На экране дисплея {Airbag System} выберите пункт {Clear Memory} и нажмите клавишу [YES].
4) Когда на экране высветится сообщение “Clear Memory?”, нажмите клавишу [YES].
5) Когда на экране дисплея высветится сообщение “Done”, выключите Subaru Select Monitor.

ПРИМЕЧАНИЕ:
Более подробная информация по данной процедуре содержится в РУКОВОДСТВЕ ПО ИСПОЛЬЗО-
ВАНИЮ SUBARU SELECT MONITOR.

AB(diag)-33

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Разъем жгута проводов неисправен
ПРИЗНАК НЕИСПРАВНОСТИ:
Обмен данными между блоком управления системой подушек безопасности и Subaru Select Monitor
невозможен.

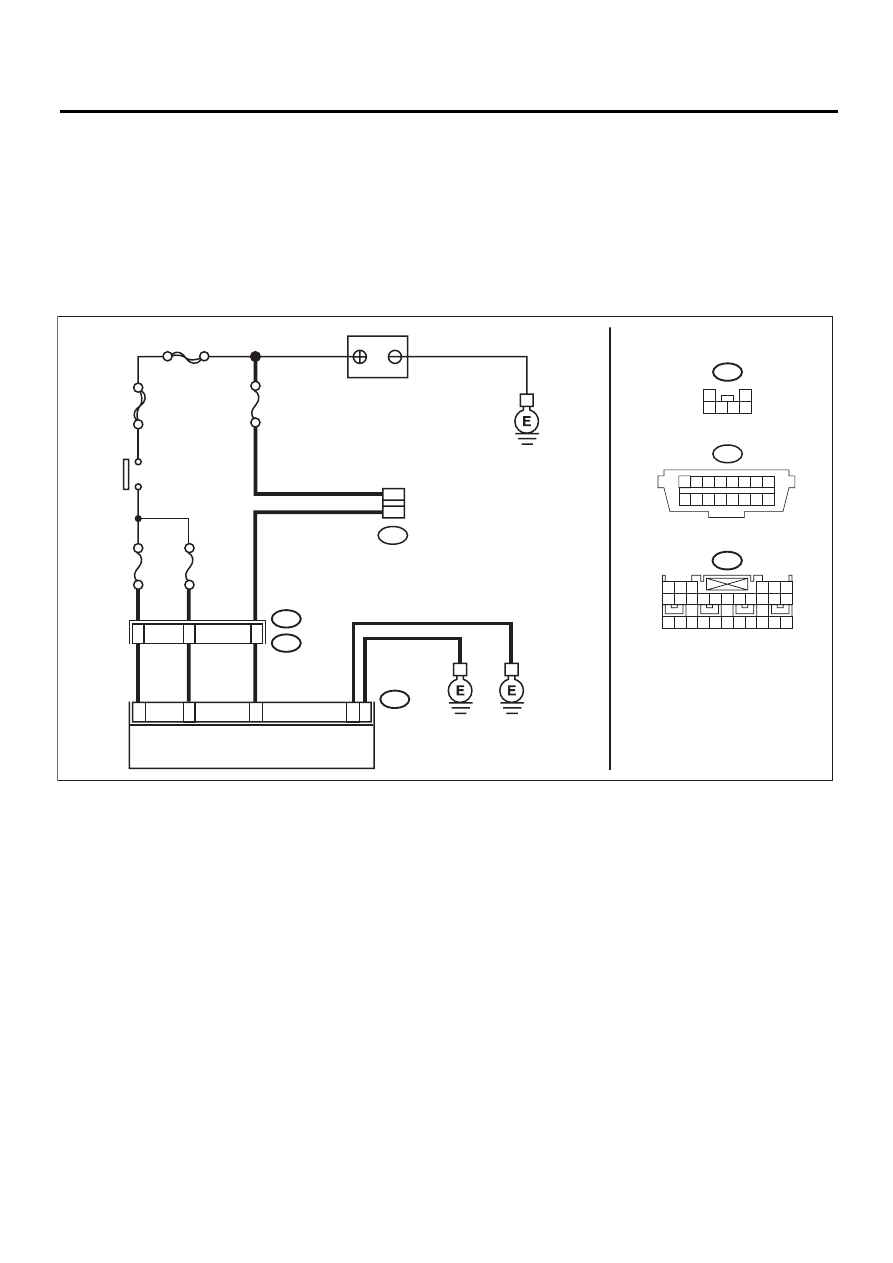

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

AB-01696

AB1

SBF

-6

AB6

B31

AB 1

16

7

12

2

2

8

27

6

5

No.1

3

No.25

No.1

2

1

2

3 4 5 6

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

6

5

B402

B402

АККУМУЛЯТОР

РАЗЪЕМ ПЕРЕДАЧИ
 ДАННЫХ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ГЛАВНЫЙ SBF

AB(diag)-34

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

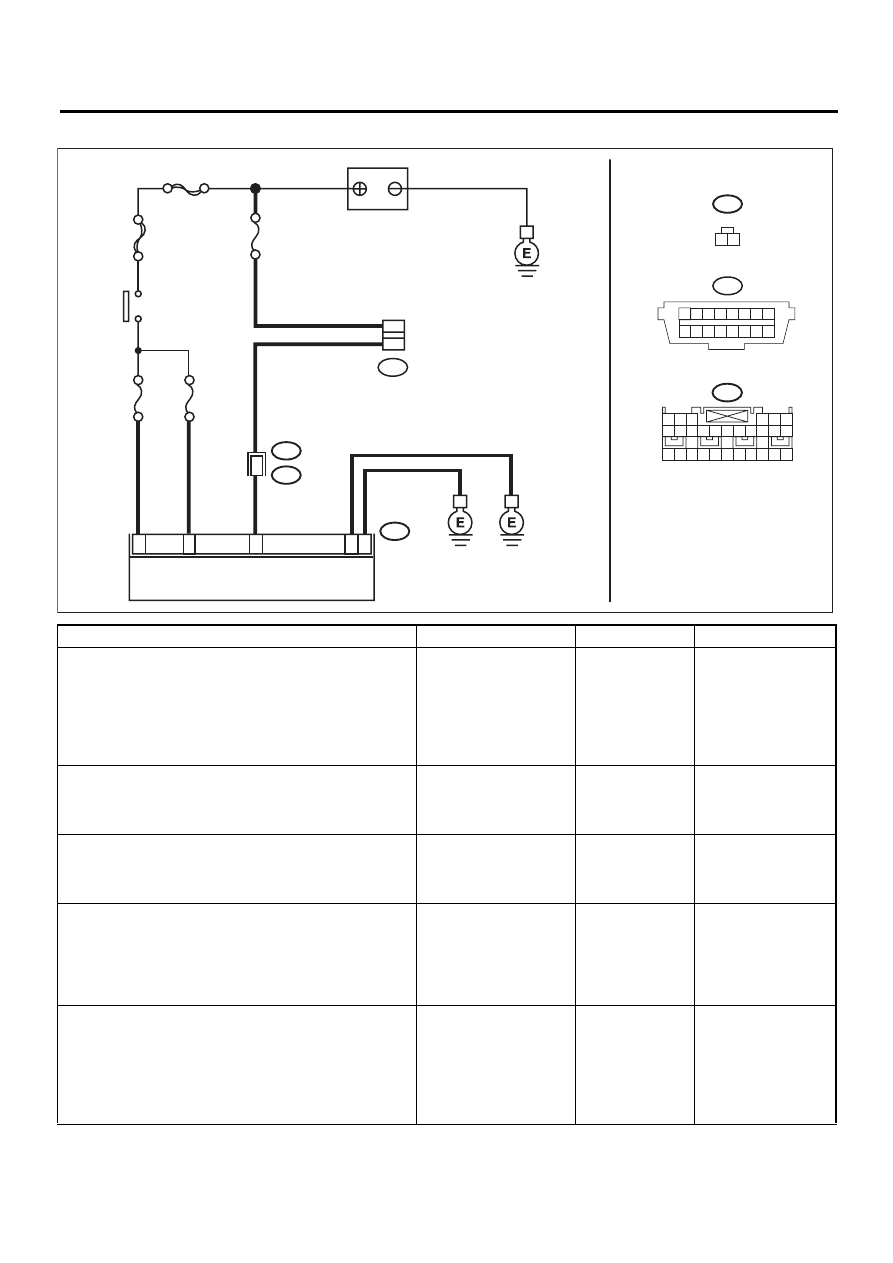

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЗАМКА ЗАЖИГАНИЯ.

Находится ли замок за-
жигания в положении
ON?

Переходите к ша-
гу 2.

Переведите замок
зажигания в положе-
ние ON и выберите в
Subaru Select Monitor
режим проверки сис-
темы подушек безо-
пасности.

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите замок зажигания в положение
OFF.
2) Измерьте напряжение аккумулятора.

Напряжение составля-
ет 11 В или более?

Переходите к ша-
гу 3.

Осуществите заряд-
ку или замените ак-
кумулятор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Плохой контакт в клем-
ме аккумулятора?

Отремонтируйте
или затяните
клемму аккуму-
лятора.

Переходите к шагу 4.

4

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR
1) Переведите замок зажигания в положение ON.
2) Используя Subaru Select Monitor, проверьте,
осуществляется ли обмен данными с другими сис-
темами в нормальном режиме.

Отображается ли на
дисплее Subaru Select
Monitor наименование
системы и модельный
год?

Переходите к ша-
гу 9.

Переходите к шагу 5.

5

ПРОВЕРКА РАЗЪЕМА БЛОКА УПРАВЛЕНИЯ
СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
сделайте паузу не менее 20 секунд.
2) Произведите осмотр разъема блока управле-
ния системой подушек безопасности.

Надежно ли подсоеди-
нен каждый разъем
блока управления сис-
темой подушек безо-
пасности?

Переходите к ша-
гу 6.

Подсоедините разъ-
ем блока управления
системой подушек
безопасности.

AB-01697

AB1

AB 6

B31

AB 1

16

7

12

2

2

8

27

6

5

1 2

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14

16 17

15

18 19 20 21 22 23 24 25 26 27 28

B402

B402

АККУМУЛЯТОР

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

SBF

-6

No.1

3

No.25

No.1

2

РАЗЪЕМ ПЕРЕДАЧИ
ДАННЫХ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ГЛАВНЫЙ SBF

AB(diag)-35

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините все разъемы блока управления
системой подушек безопасности.
3) Переведите замок зажигания в положение ON.
4) Проверьте, осуществляется ли обмен данными
с другими системами в нормальном режиме.

Отображается ли на
дисплее Subaru Select
Monitor наименование
системы и модельный
год?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-20, Блок
управления сис-
темой подушек
безопасности.>

Переходите к шагу 7.

7

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ
МЕЖДУ БЛОКОМ УПРАВЛЕНИЯ КАЖДОЙ СИС-
ТЕМЫ И РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАН-
НЫХ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините блок управления системой поду-
шек безопасности, блок управления системой ABS
и механизм гидравлического управления, блок
ECM и блок TCM.
3) Измерьте сопротивление между разъемом ка-
нала передачи данных и массой кузова.

Разъемы и клеммы

(B402) № 7 — Масса кузова:

Сопротивление состав-
ляет 1 МОМ или более?

Переходите к ша-
гу 8.

Устраните неисправ-
ность в жгуте прово-
дов и разъеме между
блоком управления
каждой системы и
разъемом канала пе-
редачи данных.
(Жгут проводов сис-
темы подушек безо-
пасности необходи-
мо не ремонтиро-
вать, а заменять.)

8

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА НА БЛОК
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ.
1) В условиях шага 7 переведите замок зажигания
в положение ON.
2) Измерьте напряжение между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B402) № 7 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Переходите к ша-
гу 9.

Устраните неисправ-
ность в жгуте прово-
дов и разъеме между
блоком управления
каждой системы и
разъемом канала пе-
редачи данных.
(Жгут проводов сис-
темы подушек безо-
пасности необходи-
мо не ремонтиро-
вать, а заменять.)

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕ-
ЗОПАСНОСТИ И РАЗЪЕМОМ КАНАЛА ПЕРЕДА-
ЧИ ДАННЫХ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
сделайте паузу не менее 20 секунд.
2) Отсоедините все разъемы от блока управления
системой подушек безопасности.
3) Подсоедините разъем (1U) диагностического
жгута проводов U к разъему (AB6).
4) Измерьте сопротивление между разъемом (4U)
диагностического жгута проводов U и разъемом
канала передачи данных.

Разъемы и клеммы

(4U) № 18 — (B402) № 7:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 10.

Устраните неисправ-
ность в жгуте прово-
дов между блоком
управления систе-
мой подушек безо-
пасности и разъемом
канала передачи
данных. Или замени-
те как основной жгут
проводов системы
подушек безопаснос-
ти, так и жгут прово-
дов перегородки мо-
торного отсека.

Шаг

Проверка

Да

Нет
