AC-38

Испаритель

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

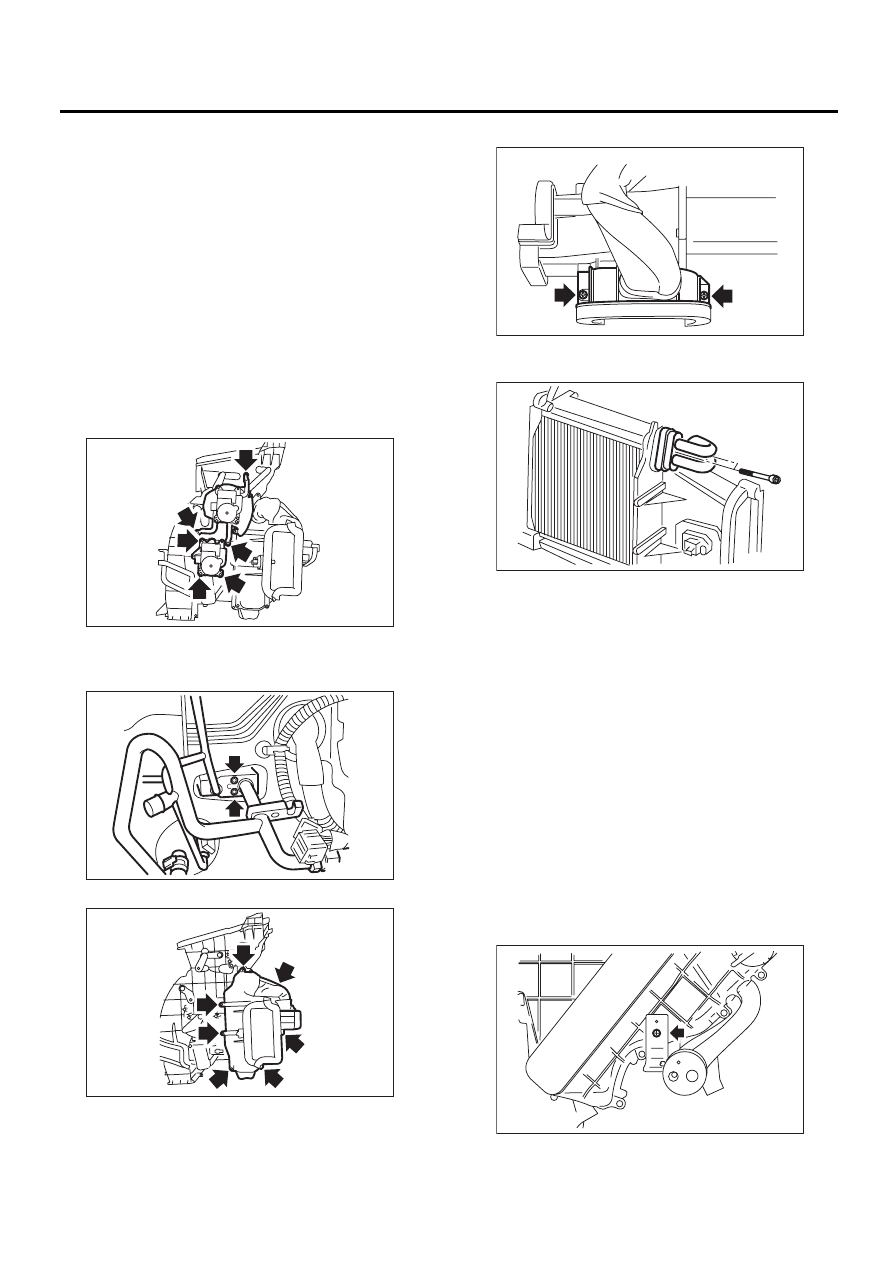

17.Испаритель

A: СНЯТИЕ

1. КОНДИЦИОНЕР ДЛЯ ВОДИТЕЛЯ И
ПЕРЕДНЕГО ПАССАЖИРА

1) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
2) Отсоедините провод массы от аккумулятора.
3) Снимите узел электродвигателя вентилято-
ра отопителя. <См. AC-28, СНЯТИЕ, Узел элек-
тродвигателя вентилятора отопителя.>
4) Отсоедините разъем, отверните винт, после
чего снимите привод заслонки воздушной сме-
си и привод заслонки режимов обдува.

5) Отверните болты крепления расширитель-
ного клапана и снимите сам расширительный
клапан.

6) Отверните винты и извлеките испаритель.

7) Снимите с испарителя крышку трубки.

8) Отверните болты крепления трубки на испа-
рителе и снимите испаритель.

ОСТОРОЖНО:
При замене испарителя долейте в новый ис-
паритель соответствующее количество ком-
прессорного масла. <См. AC

-27, ЗАМЕНА,

Компрессорное масло.>

2. ОХЛАДИТЕЛЬНАЯ УСТАНОВКА ДЛЯ
ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ

1) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-20,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
2) Отсоедините провод массы от аккумулятора.
3) Снимите охладительную установку для пас-
сажиров задних сидений. <См. AC-37, ОХЛА-
ДИТЕЛЬНАЯ УСТАНОВКА ДЛЯ ПАССАЖИРОВ
ЗАДНИХ СИДЕНИЙ, СНЯТИЕ, Блок отопителя
и охлаждения.>
4) Отверните болты крепления кронштейна
трубки и снимите сам кронштейн.

AC-01296

AC-01298

AC-01300

AC-01317

AC-01299

AC-01343

AC-39

Испаритель

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

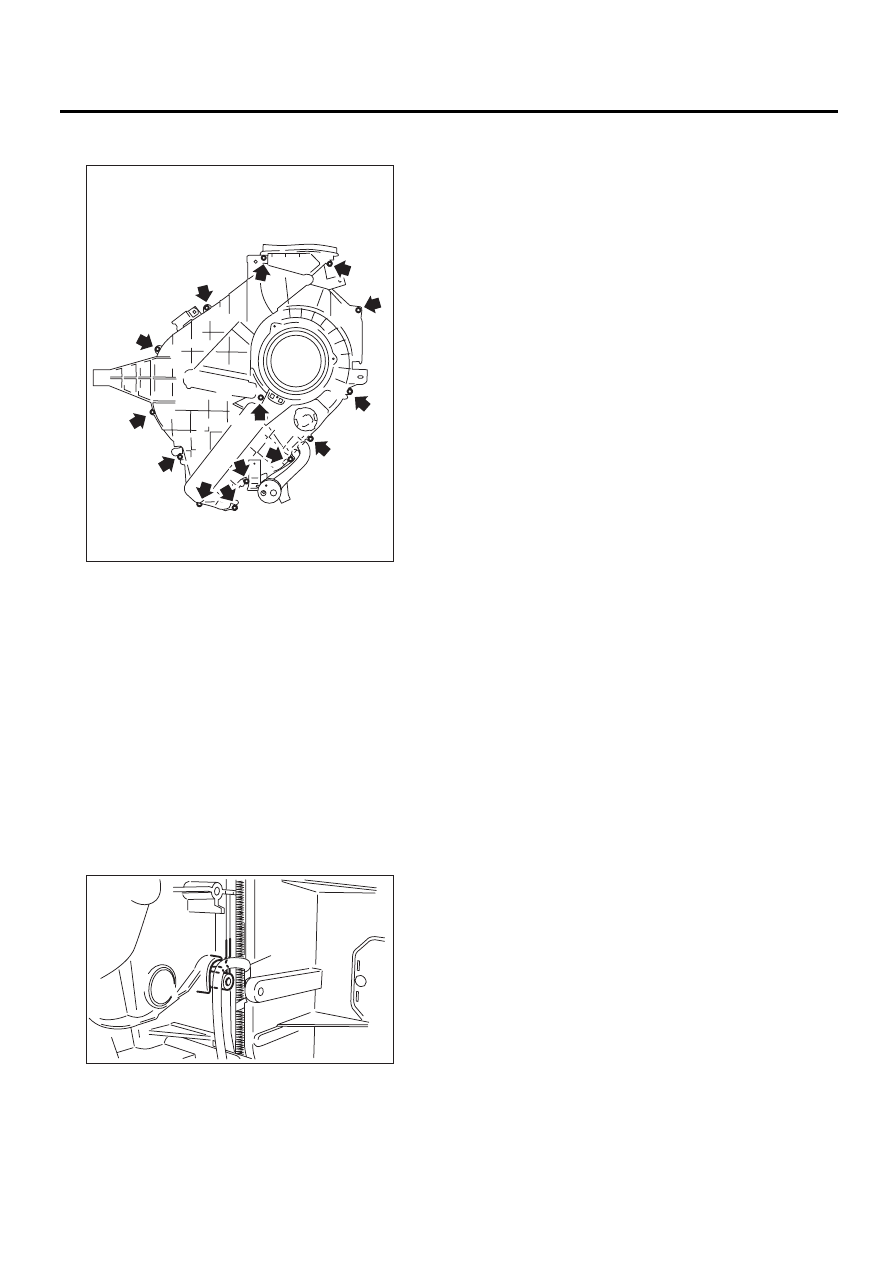

5) Выверните винты и снимите охладительную
установку для пассажиров задних сидений.

6) Снимите испаритель с охладительной уста-
новки для пассажиров задних сидений и отсо-
едините от испарителя трубку и расширитель-
ный клапан.

ОСТОРОЖНО:
При замене испарителя долейте в новый ис-
паритель соответствующее количество ком-
прессорного масла. <См. AC

-27, ЗАМЕНА,

Компрессорное масло.>

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ОСТОРОЖНО:
Выполните разводку провода (А) испарите-
ля так, как показано на рисунке.

(A) Провод

AC-01618

AC-01320

(A)

AC-40

Шланги и трубки

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

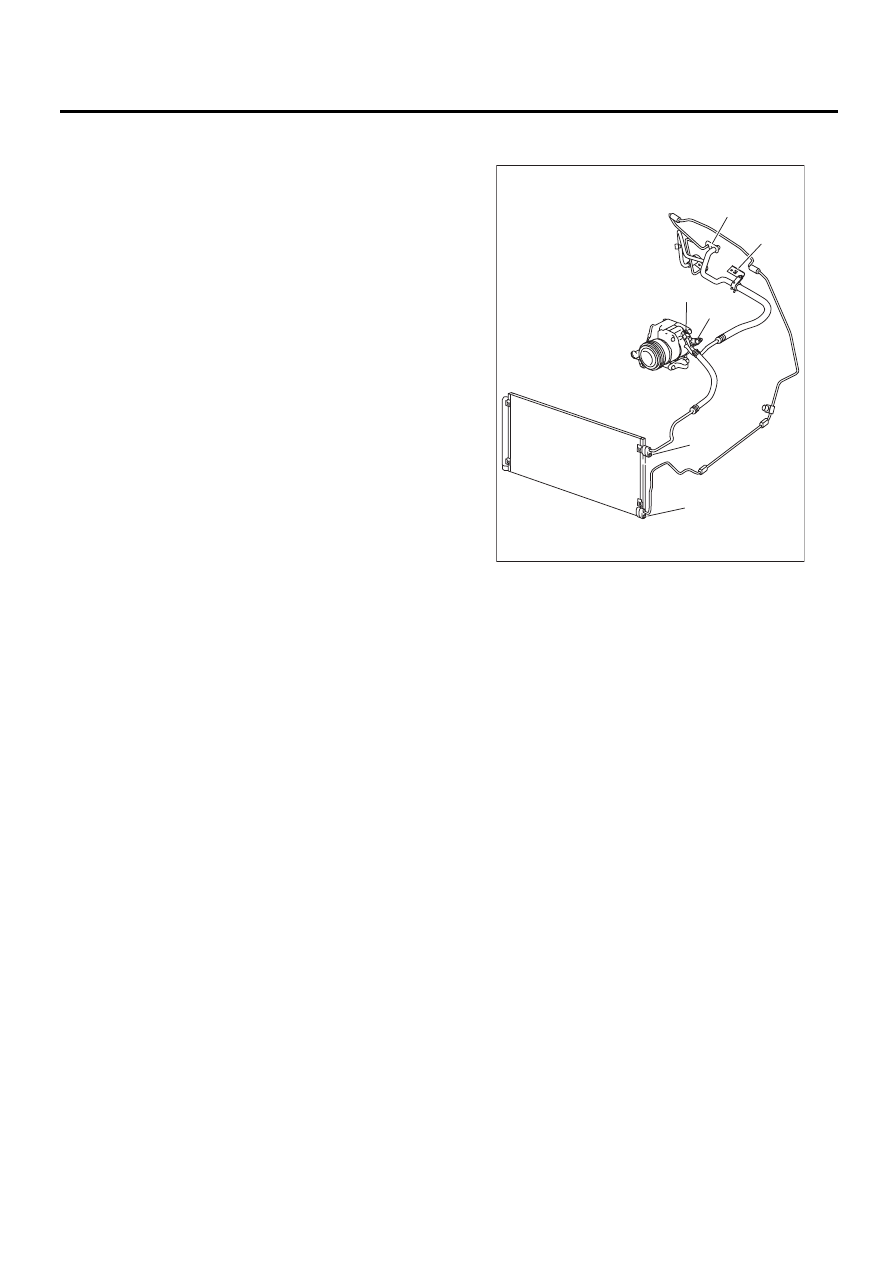

18.Шланги и трубки

A: СНЯТИЕ

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь посто-
ронних предметов.

1. КОНДИЦИОНЕР ДЛЯ ВОДИТЕЛЯ И
ПЕРЕДНЕГО ПАССАЖИРА

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
3) Снимите монтажный болт блока испарителя
(A) и болт кронштейна шланга низкого давле-
ния (B).
4) Отверните болт крепления шланга низкого
давления (C).
5) Отсоедините шланг низкого давления от
блока испарителя.
6) Отсоедините шланг низкого давления от
компрессора.
7) Снимите шланг низкого давления с автомо-
биля.
8) Отверните болт крепления шланга высокого
давления (D).
9) Отсоедините шланг высокого давления от
компрессора.
10) Отсоедините шланг высокого давления от
конденсатора.
11) Снимите шланг высокого давления с авто-
мобиля.
12) Отверните болт крепления трубки высоко-
го давления (E).

13) Снимите трубку высокого давления с авто-
мобиля.

2. ОХЛАДИТЕЛЬНАЯ УСТАНОВКА ДЛЯ
ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
3) Снимите пластину и напольный коврик. <См.
EI-47, СНЯТИЕ, Напольный коврик.>
4) Снимите кронштейн блока ECM. <См.
FU(H6DO)-32, СНЯТИЕ, Блок управления дви-
гателем (ECM).>

(A)

(B)

(D)

(C)

(D)

(E)

AC-01482

AC-41

Шланги и трубки

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

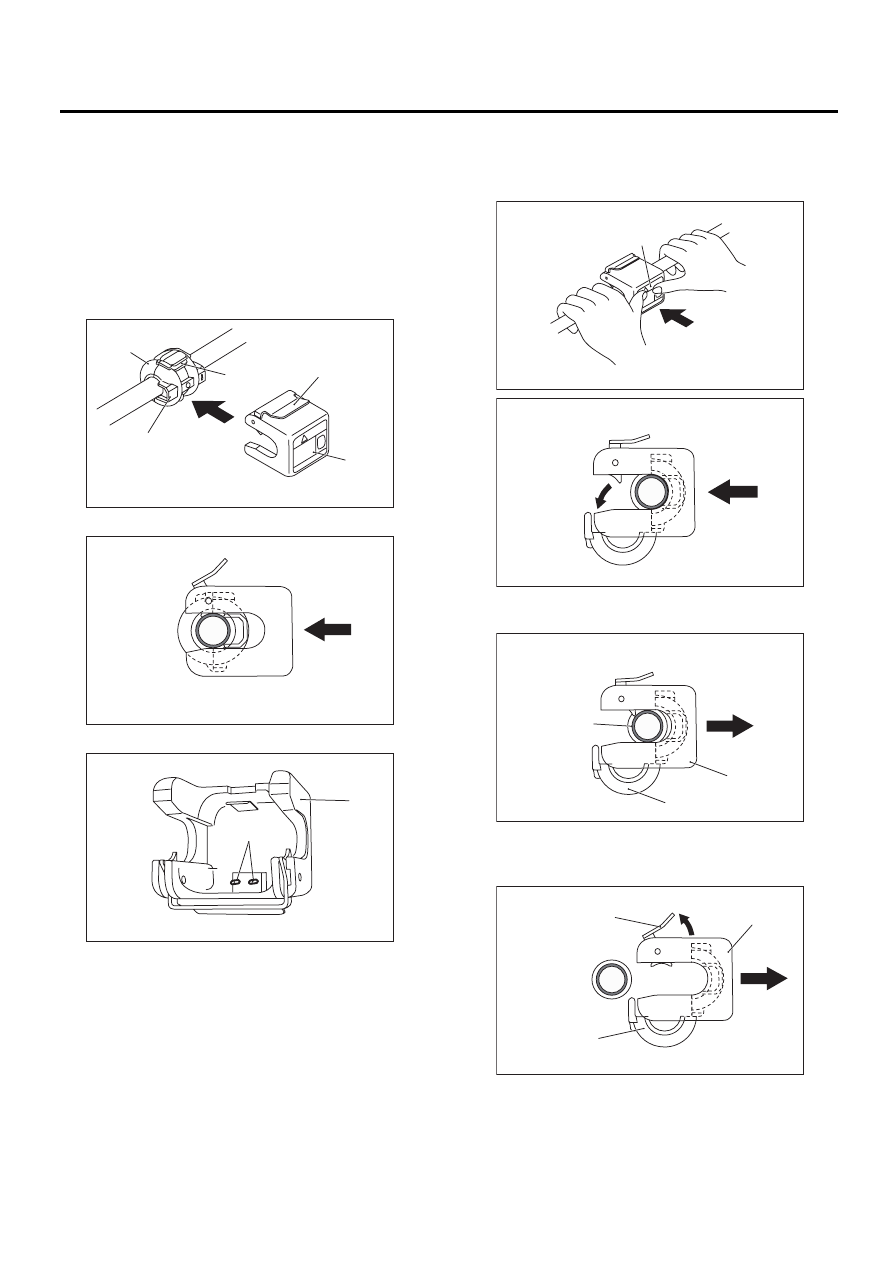

5) Снимите быстроразъемные соединители (A
и B).
ST

СЪЕМНИК PS73499XA01A

ST

СЪЕМНИК PD73499XA00A

ПРИМЕЧАНИЕ:
Правила работы со специальным инструментом
1. Подведите съемник (2) к буртику (А) быст-
роразъемного соединителя и установите фик-
сирующую часть (В) быстроразъемного соеди-
нителя на упор (С) съемника.

2. Вставьте съемник.

Не допускайте изгиба иглы (4) в съемнике.

3. Зафиксировав трубку, надавите на сторону
съемника с фабричными данными большим
пальцем руки. Быстроразъемный соединитель
размыкается и трубки разъединяются.

4. Потяните за съемник (2) и отделите трубку
(3) от быстроразъемного соединителя (1).

5. Отведите упор (С) вверх и снимите съемник
(2) и быстроразъемный соединитель (1) с труб-
ки.

AC-01494

(A)

(B)

(C)

(1)

(2)

AC-01496

AC-01501

(2)

(4)

AC-01495

(D)

AC-01497

AC-01498

(2)

(1)

(3)

AC-01499

(C)

(2)

(1)
