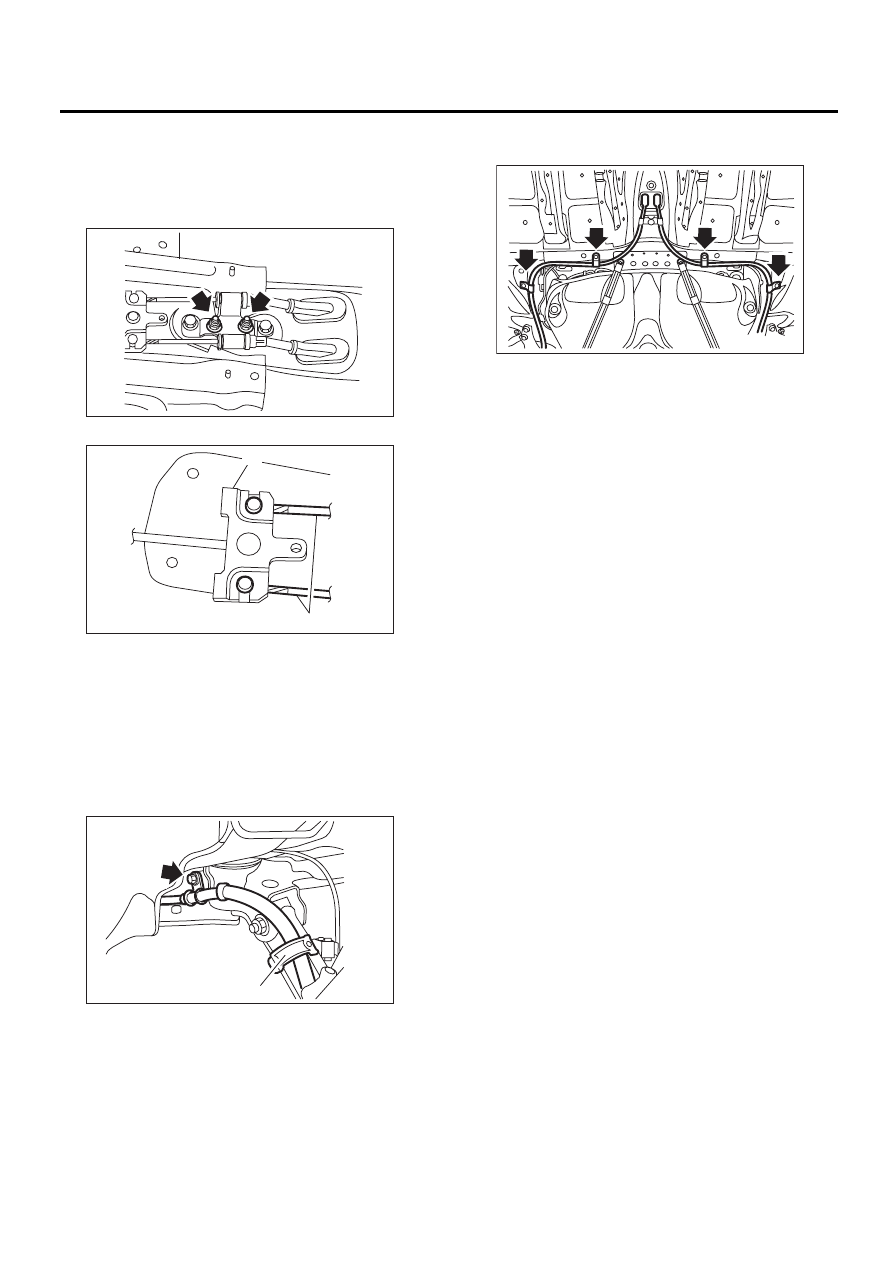

PB-8

Трос стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

2. ЗАДНИЙ ТРОС СТОЯНОЧНОГО
ТОРМОЗА

1) Установите автомобиль на подъемник.
2) Снимите ящик консоли.
3) Сверните напольный коврик и снимите скобу.

4) Снимите с уравнителя конец троса.

5) Поднимите автомобиль на подъемнике и
снимите задние колеса.
6) Снимите задний трос стояночного тормоза с
заднего тормоза. <См. PB-9, СНЯТИЕ, Узел сто-
яночного тормоза (задний дисковый тормоз).>
7) Снимите зажим троса и снимите трос стоя-
ночного тормоза с направляющей.

8) Снимите скобу троса с задней части пола са-
лона.

9) Снимите трос в сборе.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Отрегулируйте ход педали стояночного тор-
моза. <См. PB-6, РЕГУЛИРОВКА, Педаль стоя-
ночного тормоза.>

Момент затяжки:

<См. PB

-2, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте снятый трос и замените его при на-
личие повреждений, ржавчины или других де-
фектов.
1) Проверьте трос на предмет плавной работы.
2) Проверьте передний трос стояночного тор-
моза на предмет повреждений и ржавчины.
3) Проверьте задний трос стояночного тормоза
на предмет повреждений, изгибов и трещин.
4) Проверьте чехол на предмет повреждений,
трещин и ржавчины.

(1) Уравнитель
(2) Конец троса

(1) Направляющая

PB-00087

(1)

(2)

PB-00088

(1)

PB-00090

PB-00091

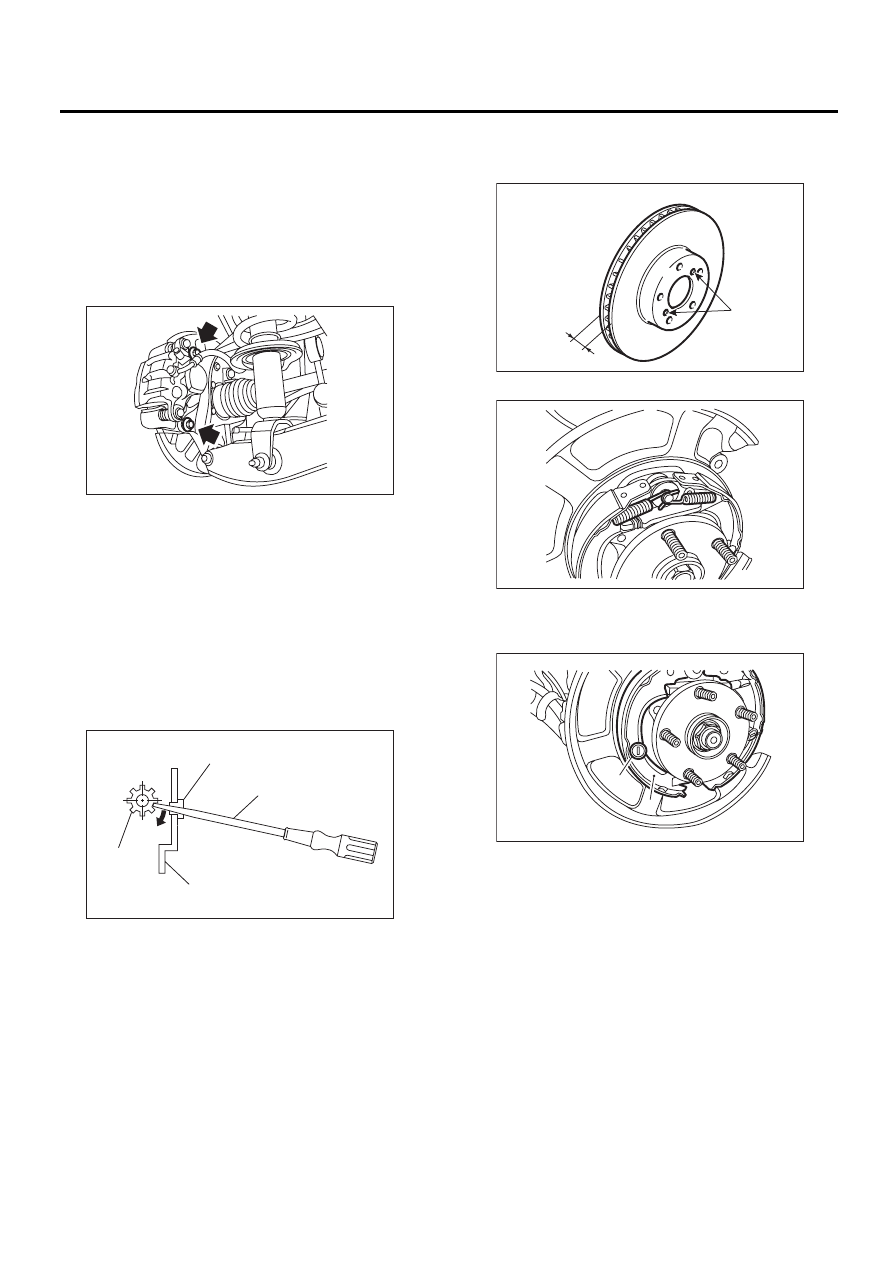

PB-9

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

4. Узел стояночного тормоза

(задний дисковый тормоз)

A: СНЯТИЕ

1) Отпустите стояночный тормоз.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Снимите два крепежных болта, затем сни-
мите суппорт дискового тормоза в сборе.

4) Подвесьте узел суппорта заднего дискового
тормоза таким образом, чтобы не вытягивался
тормозной шланг.
5) Снимите задний тормозной диск.

ПРИМЕЧАНИЕ:
Если возникли трудности со снятием тормозно-
го диска, попробуйте воспользоваться по по-
рядку двумя следующими методами.

(1) При помощи плоской отвертки повора-
чивайте регулировочный винт до тех пор,
пока тормозные колодки не отойдут от тор-
мозного диска на достаточное расстояние.

(2) Если тормозной диск застрял на ступи-
це, выдавите его, ввернув два 8-мм болта в
отверстия B тормозного диска.

6) Снимите возвратную пружину колодки.

7) Снимите колпачок и пружину держателя
тормозной колодки, затем снимите первичную
тормозную колодку.

8) Снимите распорку и пружину распорки.
9) Снимите узел регулятора.
10) Снимите колпачок и пружину держателя
тормозной колодки, затем снимите вторичную
тормозную колодку.

(1) Регулятор
(2) Крышка регулировочного отверстия (резиновая)
(3) Плоская отвертка
(4) Тормозной диск

PB-00092

(1)

(4)

(2)

(3)

PB-00094

(1) Колпачок держателя тормозной колодки
(2) Первичная тормозная колодка

BR-00018

B

A

PB-00095

(1)

(2)

PB-00096

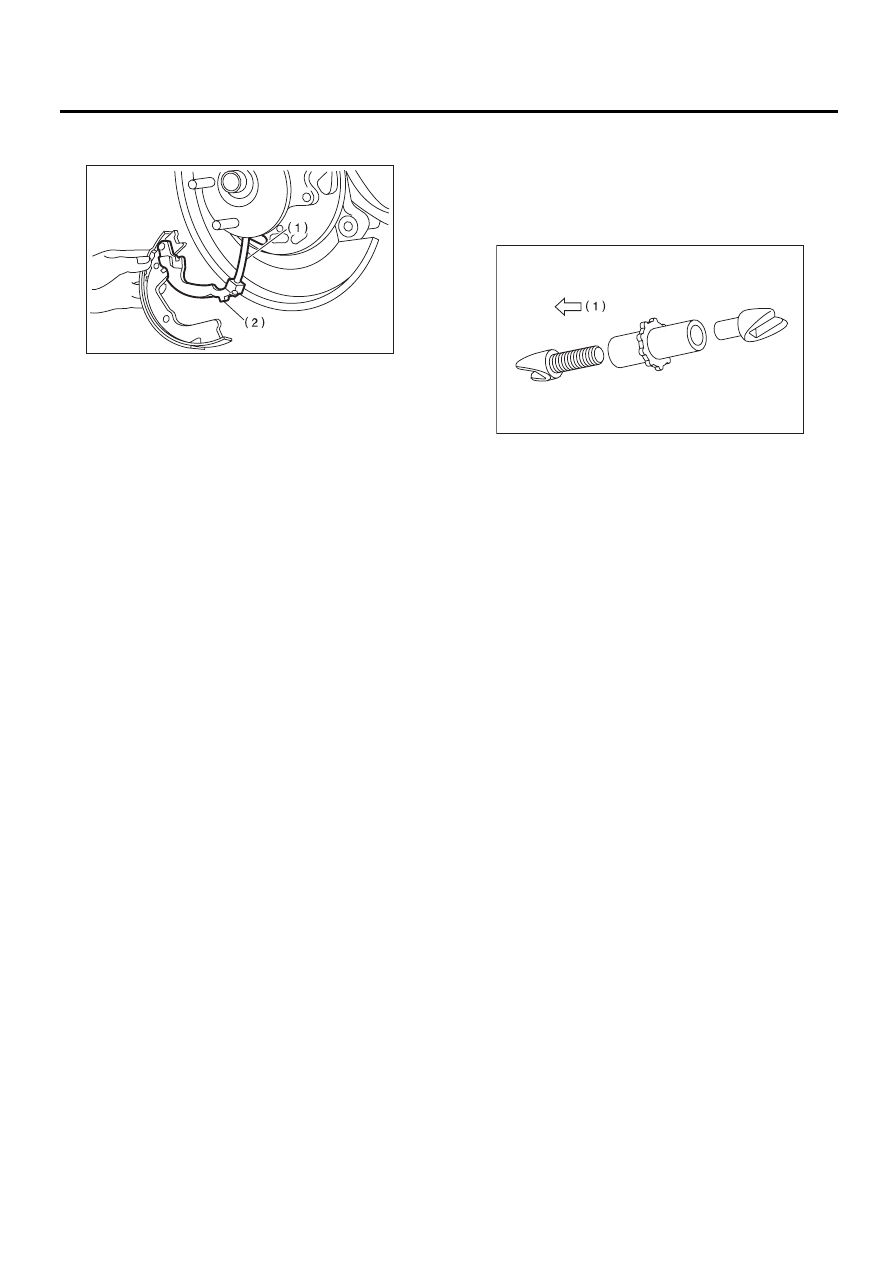

PB-10

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

11) Снимите трос стояночного тормоза с рыча-
га.

12) Снимите держатель со стороны вторичной
тормозной колодки. Снимите рычаг и шайбу с
тормозной колодки.

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что на поверхности на-
кладки тормозной колодки нет масла и кон-
систентной смазки.
1) Нанесите консистентную смазку для тормо-
за в следующие места.

Консистентная смазка для тормоза:

Brake Grease (Номер детали 003602002)

• Шесть контактирующих поверхностей обода
тормозной колодки и уплотнения заднего щитка
• Контактирующие поверхности тормозной ко-
лодки и опорного пальца
• Контактирующие поверхности рычага и рас-
порки
• Контактирующие поверхности тормозной ко-
лодки и узла регулятора
• Контактирующие поверхности тормозной ко-
лодки и распорки
• Контактирующие поверхности рычага и тор-
мозной колодки
2) Установите рычаг со стороны вторичной
тормозной колодки, затем установите зажим и
надежно закрепите фиксатор.
3) Установите на рычаг трос стояночного тор-
моза.

4) Прикрепите узел регулятора и регулировоч-
ную пружину к тормозной колодке.

ПРИМЕЧАНИЕ:
Установите узел регулятора так, чтобы винто-
вая секция была направлена к задней части
автомобиля.

5) Проверьте, не выпадает ли трос стояночно-
го тормоза из направляющей троса.
6) Установите тормозную колодку на задний
щиток при помощи штифта-держателя, пружи-
ны и крышки держателя тормозной колодки.
7) Установите распорку и пружину распорки на
тормозную колодку.

ПРИМЕЧАНИЕ:
Установите пружину распорки таким образом,
чтобы она располагалась в сторону передней
части автомобиля.
8) Установите возвратную пружину со стороны
первичной колодки, потом возвратную пружи-
ну со стороны вторичной колодки.
9) Отрегулируйте стояночный тормоз. <См. PB-

11, РЕГУЛИРОВКА, Узел стояночного тормоза
(задний дисковый тормоз).>
10) При замене тормозных колодок новыми,
проведите поездку на автомобиле, чтобы при-
тереть накладки тормозных колодок.

(1) Двигайтесь на автомобиле со скоростью
35 км/ч (22 мили/ч).
(2) Слегка нажмите на педаль стояночного
тормоза.
(3) Двигайтесь в таком состоянии около 200
м (0,12 мили).
(4) Подождите 5 — 10 минут, чтобы стоя-
ночный тормоз остыл. Повторите процеду-
ру, начиная с шага (1).
(5) После обкатки повторно отрегулируйте
стояночный тормоз.

(1) Трос стояночного тормоза
(2) Рычаг

PB-00014

(1) Назад

PB-00016

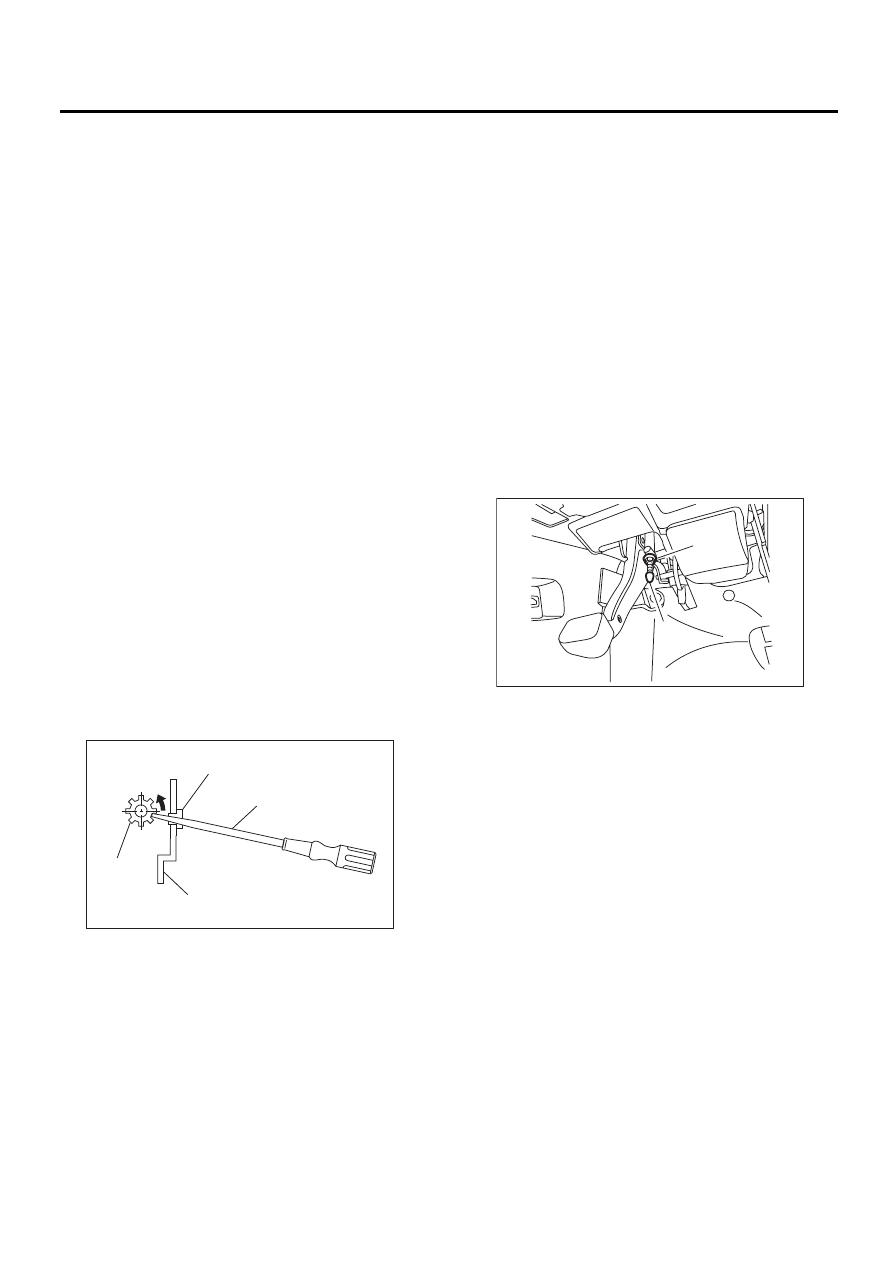

PB-11

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

C: ПРОВЕРКА

1) Измерьте внутренний диаметр тормозного
диска. Если на диске имеются задиры или он
изношен, замените тормозной диск.

Внутренний диаметр тормозного диска:

Стандартное значение:

210 мм (8,27 дюймов)

Нормативный предел:

211 мм (8,31 дюймов)

2) Измерьте толщину накладки тормозной ко-
лодки. Если она не соответствует норме, заме-
ните узел колодки.

Толщина накладки тормозной колодки:

Стандартное значение:

4,0 мм (0,157 дюймов)

Нормативный предел:

1,5 мм (0,059 дюймов)

ПРИМЕЧАНИЕ:
Производите замену правой и левой тормоз-
ных колодок одновременно.

D: РЕГУЛИРОВКА

1. ЗАЗОР КОЛОДКИ

1) Полностью отпустите педаль стояночного
тормоза.
2) Снимите крышку регулировочного отверс-
тия на тормозном диске.
3) Поворачивайте регулировочный винт с по-
мощью плоской отвертки до тех пор, пока ко-
лодка тормоза не придет в полный контакт с
тормозным диском.

4) Отверните (вниз) регулировочный винт на
3 — 4 щелчка.

ОСТОРОЖНО:
Убедитесь в отсутствии прихватывания тор-
моза.
5) Установите крышку регулировочного отвер-
стия на тормозной диск.

6) Отрегулируйте ход педали стояночного тор-
моза. <См. PB-11, ХОД ПЕДАЛИ, РЕГУЛИРОВ-
КА, Узел стояночного тормоза (задний диско-
вый тормоз).>

2. ХОД ПЕДАЛИ

1) Перед регулировкой хода педали отрегули-
руйте зазор колодки. <См. PB-11, ЗАЗОР КО-
ЛОДКИ, РЕГУЛИРОВКА, Узел стояночного тор-
моза (задний дисковый тормоз).>
2) Включите и выключите стояночный тормоз
3 —  4  раза.
3) Снимите крышку регулятора с педали стоя-
ночного тормоза.
4) Поворачивайте регулировочную гайку до
тех пор, пока ход педали не будет соответство-
вать нормативному значению.

Ход педали:

При нажатии с усилием 300 Н (30,6 кгс,
67 фантов силы): 5-6 щелчков

5) Убедитесь в отсутствии прихватывания тор-
моза.
6) Установите крышку регулятора.

(1) Регулировочный винт
(2) Крышка регулировочного отверстия (резиновая)
(3) Плоская отвертка
(4) Тормозной диск

(1)

(4)

(2)

(3)

PB-00093

(1) Регулировочная гайка (самоконтрящаяся гайка)

(2) Крышка регулятора

(1)

(2)

PB-00097
