Subaru B9 Tribeca (2007 год). Руководство - часть 310

BVC(diag)-32

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

6

ПРОВЕРКА ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ
СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Снимите вакуумный насос тормозной системы.
3) Присоедините аккумулятор к клеммам № 2 (+) и
№ 1 (-) вакуумного насоса тормозной системы.

Работает ли вакуумный
насос тормозной систе-
мы?

Переходите к ша-
гу 7.

Замените ваку-
умный насос тор-
мозной системы.

7

ПРОВЕРКА ECM.
1) Подключите вакуумный насос, реле вакуумного
насоса томозной системы и разъем.
2) Выполните процедуру функциональной провер-
ки. <См. BVC(diag)-12, РЕЖИМ ФУНКЦИОНАЛЬНОЙ
ПРОВЕРКИ, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Работает ли вакуумный
насос тормозной систе-
мы?

Временно возни-
кает плохой кон-
такт.

Замените ECM.
<См. FU(H6DO)-
32, УСТАНОВКА,
Блок управления
двигателем
(ECM).>

Шаг

Проверка

Да

Нет

BVC(diag)-33

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

F: КДН 23 НЕПРЕРЫВНАЯ РАБОТА НАСОСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность вакуумного насоса тормозной системы, непрерывная работа
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Вакуумный насос тормозной системы работает непрерывно.

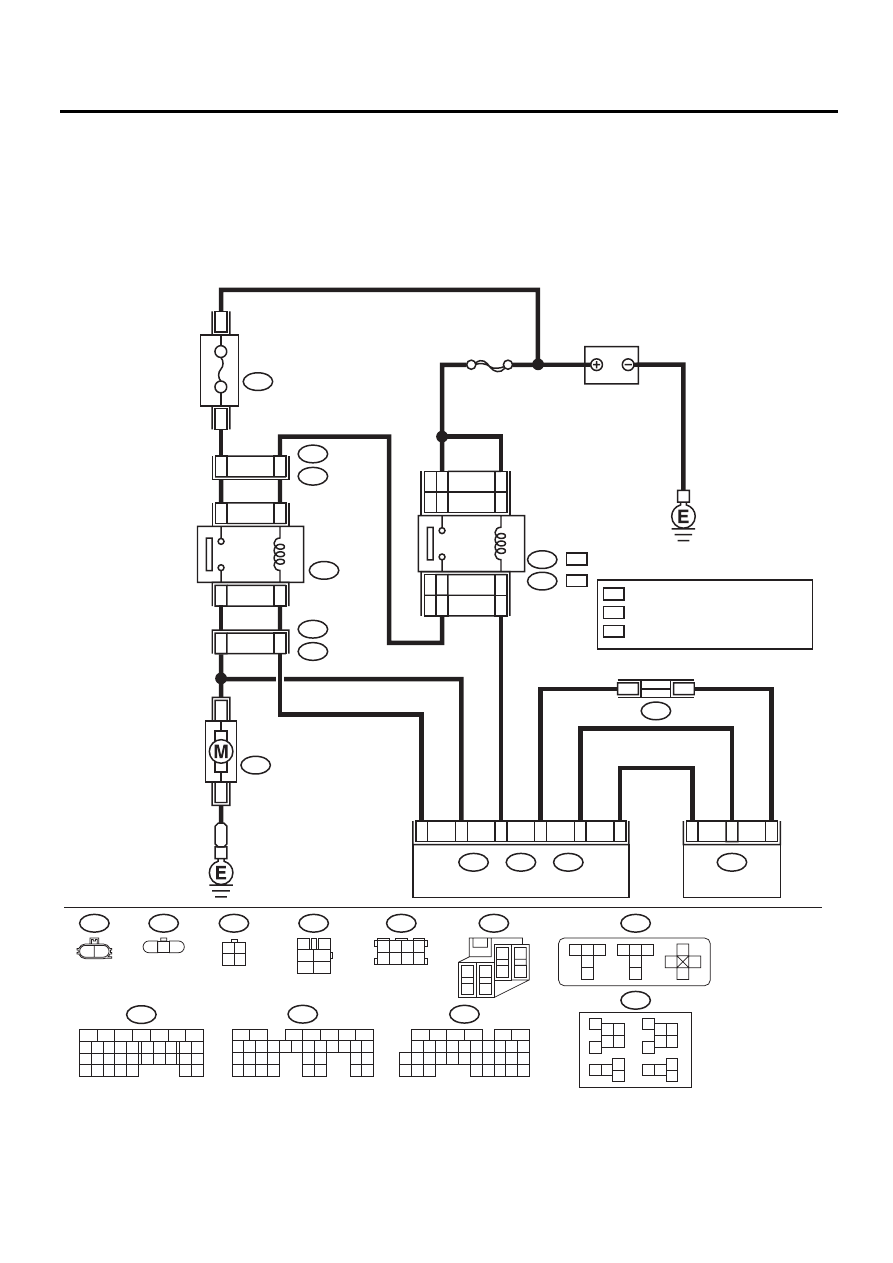

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

BR-00619

1

2

B25

B

B422

1 2
3 4

B432

2

1

4

3

6

5

8

7

B432

ДЕРЖАТЕЛЬ SBF

5

6

1

4

2

1

5

3

4

3

VC2

VC3

B422

B422

VC3

B417

2

6

7

9

LH

RH

8

10

4

1

RH

LH

B47

B362

ГЛАВНОЕ РЕЛЕ

B411

ВАКУУМНЫЙ

ДАТЧИК

ECM

A: B134

B: B135

C: B136

C23

B30

B22

A27

C8

3

1

2

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

B424

*

*

B417

B411

2

1

3

B:

C:

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

VC2

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B424

3 4

5 6

1 2

7 8

2

1

5

4

3

6

B47

*

 : МОДЕЛЬ С ЛЕВОСТОРОННИМ
   УПРАВЛЕНИЕМ
 : МОДЕЛЬ С ПРАВОСТОРОННИМ
   УПРАВЛЕНИЕМ

2 1

SBF-7

АККУМУЛЯТОР

30A

3

4

1 2

5

8

9

6 7

10

13

12

11

14

LH

LH

RH

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

:

RH

:

БЛОК РЕЛЕ
(РЕЛЕ ВАКУУМ-
НОГО НАСОСА)

ВАКУУМНЫЙ НАСОС

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

BVC(diag)-34

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТОРМОЗНОГО ВАКУУМНОГО ШЛАНГА.
1) Поверните выключатель зажигания в положение
OFF.
2) Проверьте соединение тормозного вакуумного
шланга.

Тормозной вакуум-
ный шланг присоеди-
нен надежно?

Переходите к ша-
гу 2.

Присоедините
тормозной ваку-
умный шланг.

2

ПРОВЕРКА ТОРМОЗНОГО ВАКУУМНОГО ШЛАНГА.
1) Поверните выключатель зажигания в положение
ON и запустите двигатель.
2) Проверьте утечки из тормозного вакуумного шланга.

Имеется ли утечка из
тормозного вакуумно-
го шланга?

Замените тор-
мозной вакуум-
ный шланг.

Переходите к ша-
гу 3.

3

ПРОВЕРКА РЕЛЕ ВАКУУМНОГО НАСОСА ТОРМОЗ-
НОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Извлеките реле вакуумного насоса из блоке реле.
3) Присоедините аккумулятор к клеммам № 1 и № 3 ре-
ле вакуумного насоса тормозной системы.
4) Измерьте сопротивление между клеммами реле ва-
куумного насоса тормозной системы.

Клеммы

№ 4 — № 5:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 4.

Замените реле
вакуумного насо-
са тормозной сис-
темы.

4

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВАКУУМНОГО НАСОСА
ТОРМОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом реле ваку-
умного насоса тормозной системыи массой кузова.

Разъем и клемма

(VC2) № 1 (+) — Масса кузова (–):
(VC2) № 4 (+) — Масса кузова (–):

Напряжение состав-
ляет 10 В или более?

Переходите к ша-
гу 5.

Устраните раз-
рыв или короткое
замыкание на
массу в цепи пи-
тания.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪЕМОМ
РЕЛЕ ВАКУУМНОГО НАСОСА ТОРМОЗНОЙ СИСТЕ-
МЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем ECM.
3) Измерьте сопротивление в проводке между ECM и
клеммой разъема реле вакуумного насоса тормозной
системы.

Разъем и клемма

(B136) № 8 — (VC2) № 3:
(B135) № 25 — (VC2) № 5:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 6.

Устраните раз-
рыв цепи в про-
водке между
ECM и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ВАКУУМНЫМ НАСО-
СОМ И РАЗЪЕМОМ РЕЛЕ ВАКУУМНОГО НАСОСА
ТОРМОЗНОЙ СИСТЕМЫ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем вакуумного насоса тормозной
системы.
3) Измерьте сопротивление в проводке между вакуум-
ным насосом и клеммой разъема реле вакуумного насо-
са тормозной системы.

Разъем и клемма

(VC2) № 5 — (B417) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 7.

Устраните раз-
рыв цепи в про-
водке между ва-
куумным насо-
сом и клеммой
разъема реле ва-
куумного насоса
тормозной систе-
мы.

7

ПРОВЕРКА ECM.
1) Подключите вакуумный насос, реле вакуумного на-
соса томозной системы и разъем..
2) Выполните процедуру функциональной проверки.
<См. BVC(diag)-12, РЕЖИМ ФУНКЦИОНАЛЬНОЙ ПРО-
ВЕРКИ, ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Работает ли вакуум-
ный насос тормозной
системы?

Временно возни-
кает плохой кон-
такт.

Замените ECM.
<См. FU(H6DO)-
32, Блок управле-
ния двигателем
(ECM).>

BVC(diag)-35

Общая таблица диагностики

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

12.Общая таблица диагностики

A: ПРОВЕРКА

Проявление неисправности

Наиболее вероятные причины

Другие возможные причины

Плохие тор-
мозные харак-
теристики

Длинный тор-
мозной путь

• Тормозная колодка
• Попадание воздуха в тормозную магистраль
• Характеристики шин, износ шин и давление
воздуха
• Неправильное подключение проводки или
соединение трубок

• Главный цилиндр
• Суппорт тормоза
• Тормозной диск
• Тормозная трубка
• Усилитель тормозной системы

Длинный ход
педали тормоза

• Попадание воздуха в тормозную магистраль
• Свободный ход педали тормоза

• Главный цилиндр
• Суппорт тормоза
• Тормозная колодка
• Тормозная трубка
• Усилитель тормозной системы

Короткий ход
педали тормоза

• Вакуумный насос тормозной системы
• Датчик разрежения тормозной системы
• Вакуумный тормозной шланг

• Главный цилиндр
• Суппорт тормоза
• Тормозная колодка
• Тормозная трубка
• Усилитель тормозной системы
