VDC(diag)-30

Схема включения предупреждающей лампы

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

D: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в проводке
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
При запуске двигателя, предупреждающая лампа системы ABS продолжает гореть.

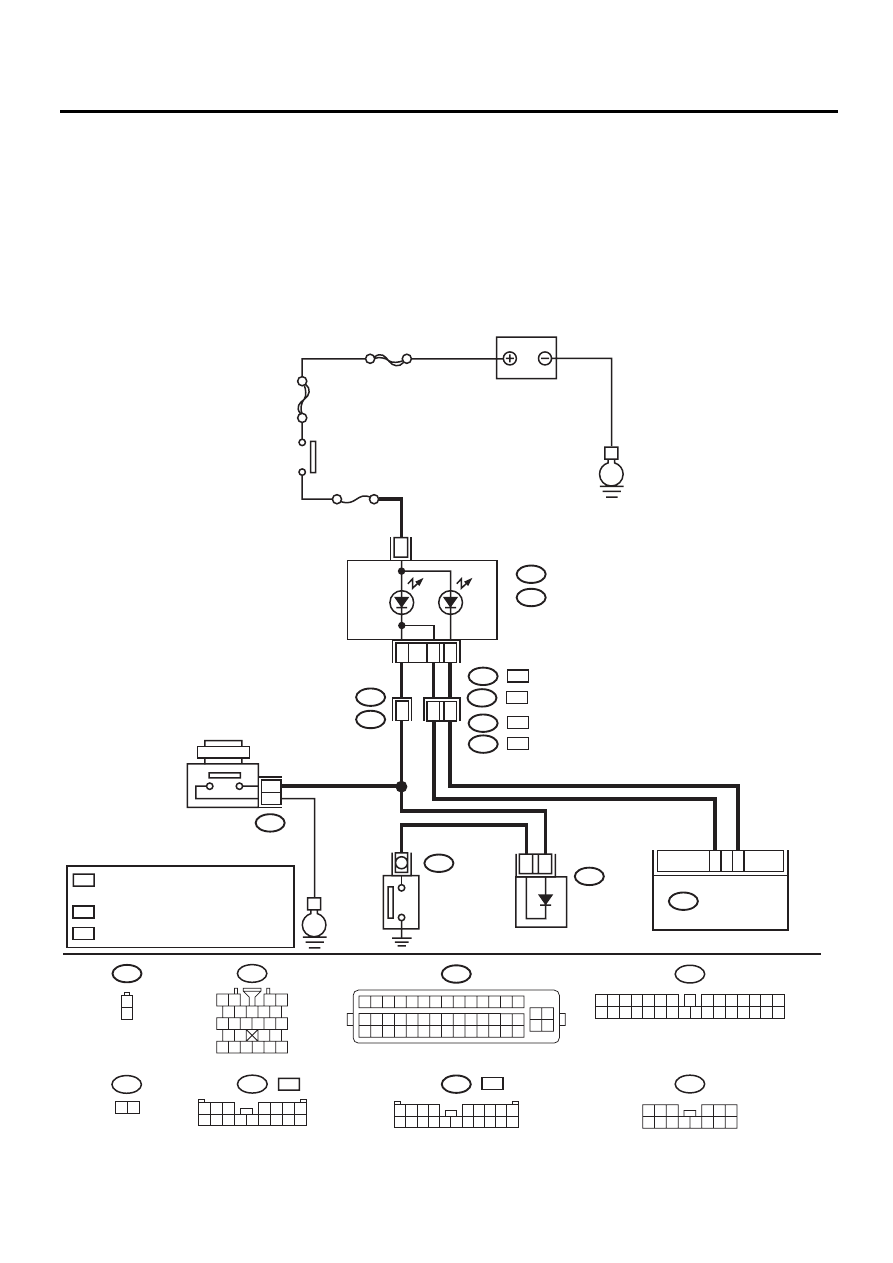

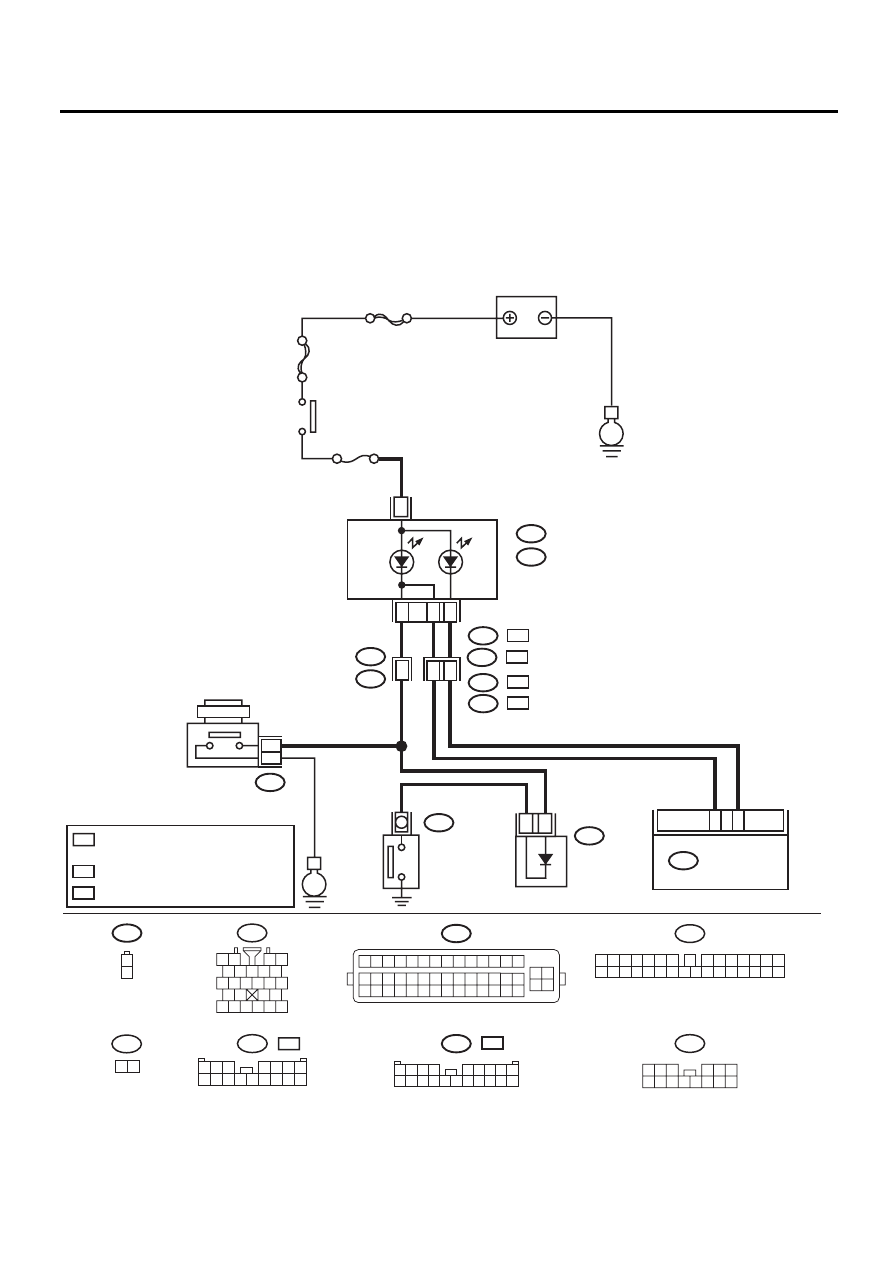

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B16

1
2

B38

E

ГЛАВНЫЙ SBF

S

BF

-6

E

No.5

B16

B404

A3

1
2

1

2

B405

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК ВКЛЮЧЕНИЯ ПРЕДУ-
ПРЕЖДАЮЩЕЙ ЛАМПЫ УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК
ВКЛЮЧЕНИЯ
СТОЯНОЧНОГО
ТОРМОЗА

ПРЕДУПРЕЖДА

Ю

-

ЩАЯ ЛАМПА

Т

О

Р-

М

ОЗНОЙ СИСТЕМЫ

ПРЕДУПРЕЖ-

ДА

Ю

ЩАЯ ЛАМПА

СИСТЕМЫ AB

S

3

16

B310

i2

B38

i10

A:

i11

B:

VDCCM & H/U

B

8

17

B403

i2

B7

B6

VDC00484

12

B405

B403

5 6 7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

16 17

18 19

20 21

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

B:

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

i10

A:

RH

:

LH

:

B403

i3

LH

:

RH

:

*

1

1 2

LH

:

RH

:

B38

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 18

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМL

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 25

*

1

LH

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

RH

VDC(diag)-31

Схема включения предупреждающей лампы

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

E: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ VDC НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
При запуске двигателя, контрольная лампа системы VDC продолжает гореть.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА VDCCM&H/U.
1) Поверните выключатель зажигания в положение
OFF.
2) Убедитесь в том, что разъем VDCCM&H/U встав-
лен до фиксации на нем зажима.

Правильно ли вставлен
разъем?

Переходите к ша-
гу 2.

Вставьте разъем
VDCCM&H/U до
его фиксации за-
жимом.

2

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-22, Считывание ко-
дов диагностики неисправностей (КДН).>

Отображаются ли КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРОВОДКИ.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем (B310) от VDCCM&H/U.
3) Отсоедините разъем (i11) от комбинации прибо-
ров.
4) Измерьте сопротивление между разъемом
VDCCM&H/U и разъемом комбинации приборов.

Разъем и клемма

(B310) № 16 — (i11) № 6:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к ша-
гу 4.

Устраните неис-
правность в про-
водке и разъеме
между
VDCCM&H/U и
комбинацией
приборов.

4

ПРОВЕРКА КОНТАКТА В РАЗЪЕМЕ.
Проверьте контакт во всех разъемах.

Обнаружен ли плохой
контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 5.

5

ПРОВЕРКА VDCCM.
1) Подключите разъем (B310) к VDCCM&H/U.
2) Поверните выключатель зажигания в положение
ON.
3) После поворота выключателя зажигания в поло-
жение ON, подождите 1,5 секунды или более, затем
измерьте сопротивление между разъемом комбина-
ции приборов и массой кузова.

Разъем и клемма

(i11) № 6 (+) — Масса кузова (–):

Напряжение меньше 1 В? Проверьте ком-

бинацию прибо-
ров.

Замените
VDCCM&H/U.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-22, Считывание ко-
дов диагностики неисправностей (КДН).>

Отображаются ли КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА VDCCM&H/U.
1) Подключите Subaru Select Monitor к автомобилю.
2) Запустите двигатель и в Subaru Select Monitor вы-
берите “Current Data Display & Save” (Отображение и
сохранение текущих данных).

Выходной сигнал предуп-
реждающей лампы систе-
мы ABS в состоянии OFF?

Переходите к ша-
гу 3.

Замените
VDCCM&H/U.

3

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-30, ПОРЯДОК РАБОТЫ, Считывание ко-
дов диагностики неисправностей (КДН).>

Обнаружены ли неис-
правности в системе
LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 4.

4

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Исправна ли комбинация
приборов?

Замените
VDCCM&H/U.

Отремонтируйте
комбинацию при-
боров.

VDC(diag)-32

Схема включения предупреждающей лампы

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

F: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ VDC И КОНТРОЛЬНАЯ

ЛАМПА ОТКЛЮЧЕНИЯ СИСТЕМЫ TCS НЕ ВЫКЛЮЧАЮТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность линии связи CAN
• Неисправность двигателя
• Короткое замыкание переключателя отключения антипробуксовочной системы.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
При запуске двигателя, контрольная лампа отключения системы TCS продолжает гореть.

ПРИМЕЧАНИЕ:
Если переключатель отключения антипробуксовочной системы был нажат в течение 10 секунд или
более, контрольная лампа антипробуксовочной системы выключается, а дальнейшее использова-
ние выключателя становится недоступным. При повороте выключателя зажигания из положения
OFF в положение ON, восстанавливается рабочее состояние функции отключения.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Считайте КДН. <См. VDC(diag)-22, Считывание
кодов диагностики неисправностей (КДН).>

Отображаются ли КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ДВИГАТЕЛЯ.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните неис-
правность двига-
теля.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ.
Прогрейте двигатель и проверьте, изменилось ли
состояние предупреждающей лампы системы
VDC и контрольной лампы отключения системы
TCS.

Если температура охлажда-
ющей жидкости двигателя
слишком низкая, загораются
предупреждающая лампа
системы VDC и контрольная
лампа отключения системы
TCS. Гаснут ли лампы после
прогрева двигателя?

Норма

Переходите к ша-
гу 4.

4

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОТКЛЮЧЕНИЯ
АНТИПРОБУКСОВОЧНОЙ СИСТЕМЫ.
Снимите и проверьте переключатель отключе-
ния антипробуксовочной системы.

Переключатель отключения
антипробуксовочной систе-
мы работает нормально?

Переходите к ша-
гу 5.

Замените пере-
ключатель от-
ключения анти-
пробуксовочной
системы.

5

ПРОВЕРКА VDCCM&H/U.
1) Подключите Subaru Select Monitor к автомо-
билю.
2) Запустите двигатель и в Subaru Select Monitor
выберите “Current Data Display & Save” (Отобра-
жение и сохранение текущих данных).

Выходной сигнал предуп-
реждающей лампы системы
VDC и контрольной лампы
отключения системы TCS
показан, как OFF?

Переходите к ша-
гу 6.

Замените
VDCCM&H/U.

6

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-30, ПОРЯДОК РАБОТЫ, Считывание
кодов диагностики неисправностей (КДН).>

Обнаружены ли неисправ-
ности в системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 7.

7

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проверьте комбинацию приборов.

Исправна ли комбинация
приборов?

Временно возни-
кает плохой кон-
такт.

Отремонтируйте
комбинацию при-
боров.

VDC(diag)-33

Схема включения предупреждающей лампы

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

G: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ НЕ

ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Короткое замыкание в цепи предупреждающей лампы тормозной системы.
• Неисправность датчика/разъема
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
После запуска двигателя предупреждающая лампа тормозной системы продолжает гореть, хотя
стояночный тормоз выключен.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B16

1
2

B38

E

ГЛАВНЫЙ SBF

S

BF

-6

E

No.5

B16

B404

A3

1
2

1

2

B405

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК ВКЛЮЧЕНИЯ ПРЕДУ-
ПРЕЖДАЮЩЕЙ ЛАМПЫ УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК
ВКЛЮЧЕНИЯ
СТОЯНОЧНОГО
ТОРМОЗА

ПРЕДУПРЕЖДА

Ю

-

ЩАЯ ЛАМПА

Т

О

Р-

М

ОЗНОЙ СИСТЕМЫ

ПРЕДУПРЕЖ-

ДА

Ю

ЩАЯ ЛАМПА

СИСТЕМЫ AB

S

3

16

B310

i2

B38

i10

A:

i11

B:

VDCCM & H/U

B

8

17

B403

i2

B7

B6

VDC00484

12

B405

B403

5 6 7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

16 17

18 19

20 21

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

B:

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

i10

A:

RH

:

LH

:

B403

i3

LH

:

RH

:

*

1

1 2

LH

:

RH

:

B38

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 18

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМL

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 25

*

1

LH

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

RH
