VDC-22

Датчик угла поворота рулевого колеса

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

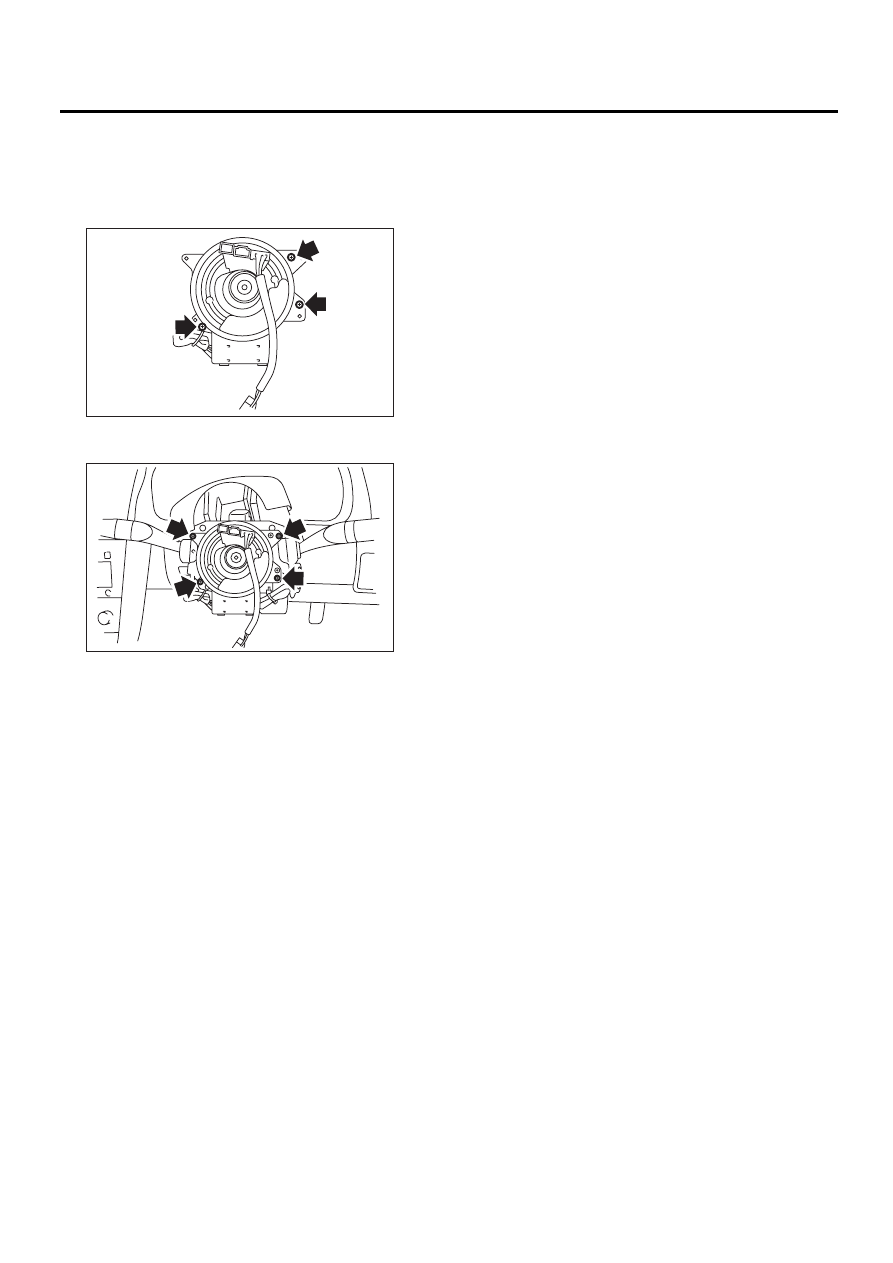

13) Выровняйте положение выступов и устано-
вите поворотный разъем рулевой колонки на
датчик угла поворота рулевого колеса.

Момент затяжки:

0,5 Нм (0,05 кгс-м, 0,36 фунт-силы-фут)

14) Установите поворотный разъем на комби-
нированный переключатель.

15) Установите рулевое колесо.
<См. PS-18, УСТАНОВКА, Рулевое колесо.>

Момент затяжки:

45 Нм (4,6 кгс-м, 33,2 фунт-силы-фут)

16) Установите модуль подушки безопасности
на рулевое колесо.
<См. AB-14, УСТАНОВКА, Модуль подушки бе-
зопасности водителя.>

ВНИМАНИЕ:
Перед выполнением данных работ озна-
комьтесь с инструкциям, приведенным в
разделе “Система подушек безопасности”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

17) Присоедините провод массы к аккумулято-
ру.

ОСТОРОЖНО:
По завершении установки отрегулируйте
следующие два положения.
• Центральное положение датчика угла по-
ворота рулевого колеса
• Нулевое положение датчика угловой ско-
рости рыскания и бокового ускорения

Указанная выше процедура необходима
для последующего определения VDCCM&H/
U положения автомобиля. Описание проце-
дур установки этих двух положений приве-
дено в разделе “Блок управления системы
VDC и блок гидравлического управления
(VDCCM&H/U)”. <См. VDC

-13, РЕГУЛИРОВКА,

Блок управления системы VDC и блок гид-
равлического управления (VDCCM&H/U).>

VDC00208

VDC00207

VDC-23

Датчик скорости переднего колеса системы ABS

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

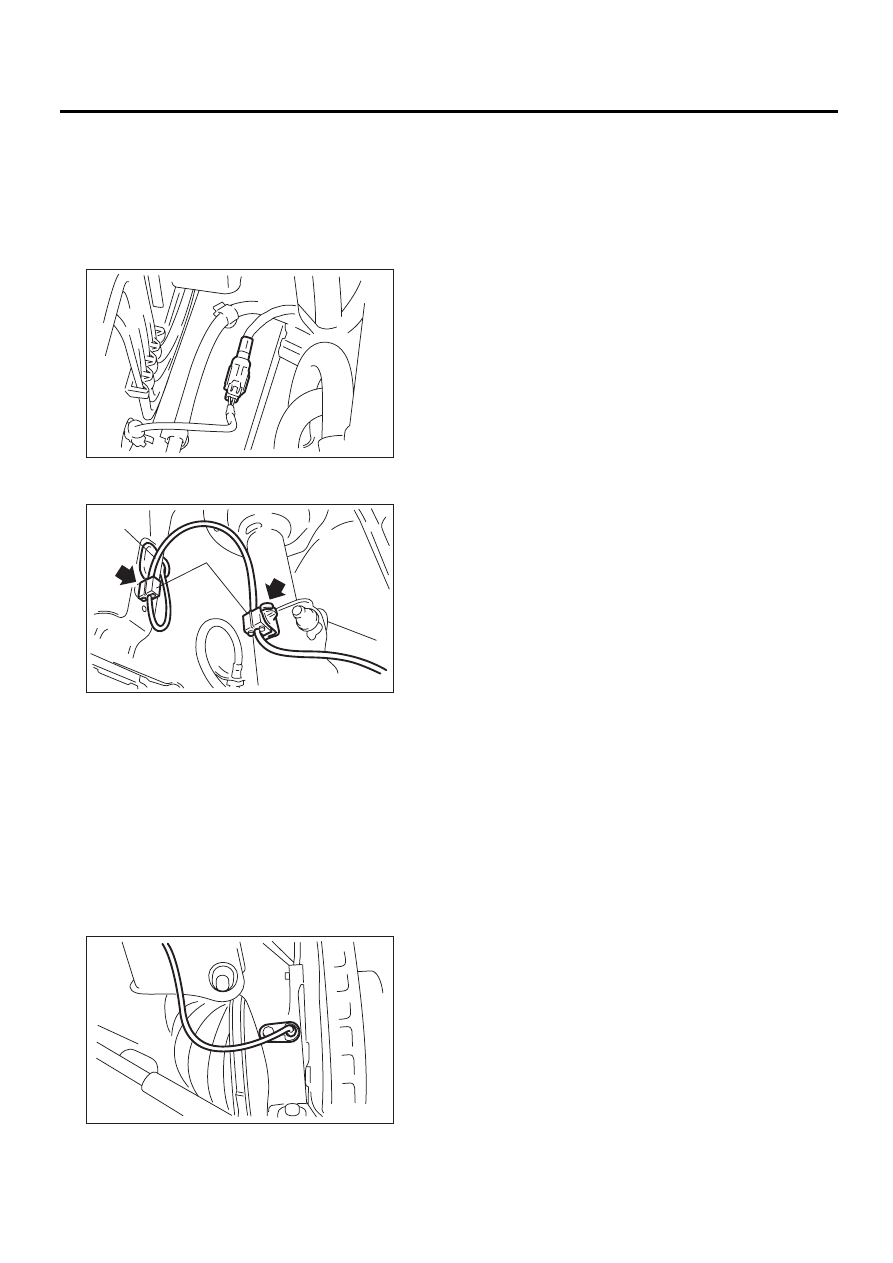

7. Датчик скорости переднего

колеса системы ABS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика скорости ко-
леса системы ABS в моторном отсеке.

3) Снимите жгут проводов датчика с фиксато-
ра.

4) Снимите фиксатор, крепящий проводку дат-
чика на передней стойке.
5) Снимите датчик скорости переднего колеса
системы ABS с поворотного кулака.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
датчик.
• Не прилагайте чрезмерных усилий к про-
водке датчика.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-силы-фут)

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
датчик.

ПРИМЕЧАНИЕ:
• Проверьте идентификацию (метку) на про-
водке, чтобы убедиться в ее соответствии. (W1
(Белый))
• Убедитесь в том, что проводка не растянута
и не соприкасается с подвеской или кузовом
при повороте рулевого колеса.

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

1) Подключите Subaru Select Monitor к разъему
передачи данных.
2) Выберите {Current Data Display & Save}
(Отображение и сохранение текущих данных).
Проверьте, изменяется ли скорость, отобража-
емая на дисплее, в соответствии с показаниям
спидометра при ускорении/замедлении когда
руль установлен в положении прямолинейного
движения?
3) Если отображаемая на дисплее скорость не
изменяется, проверьте датчик скорости коле-
са системы ABS. <См. VDC-24, ДАТЧИК СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА,
Датчик скорости переднего колеса системы
ABS.>

(1) К разъему датчика скорости переднего колеса

системы ABS

(2) Фиксатор

VDC00349

(1)

(2)

VDC00350

DS-00249

VDC-24

Датчик скорости переднего колеса системы ABS

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

2. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

1) Проверьте наконечник датчика скорости ко-
леса системы ABS на предмет наличия инород-
ных частиц или повреждений. При необходи-
мости очистите наконечник или замените дат-
чик скорости колеса системы ABS.
2) Подключите питание 12 В к клемме № 2 дат-
чика, как показано на рисунке, а затем подсо-
едините резистор к клемме № 1. Вращая коле-
со со скоростью примерно 2,75 км/ч (2 миль/ч),
измерьте напряжение осциллографом.

Стандартное значение выходного напряже-
ния:

0,7 — 1,4 В

(1) Осциллограф

(2) Датчик скорости колеса системы ABS

ABS00388

(2)

(1)

100 Ом

1.4 В

0.7 В

12 В

2

1

1

2

VDC-25

Датчик скорости заднего колеса системы ABS

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

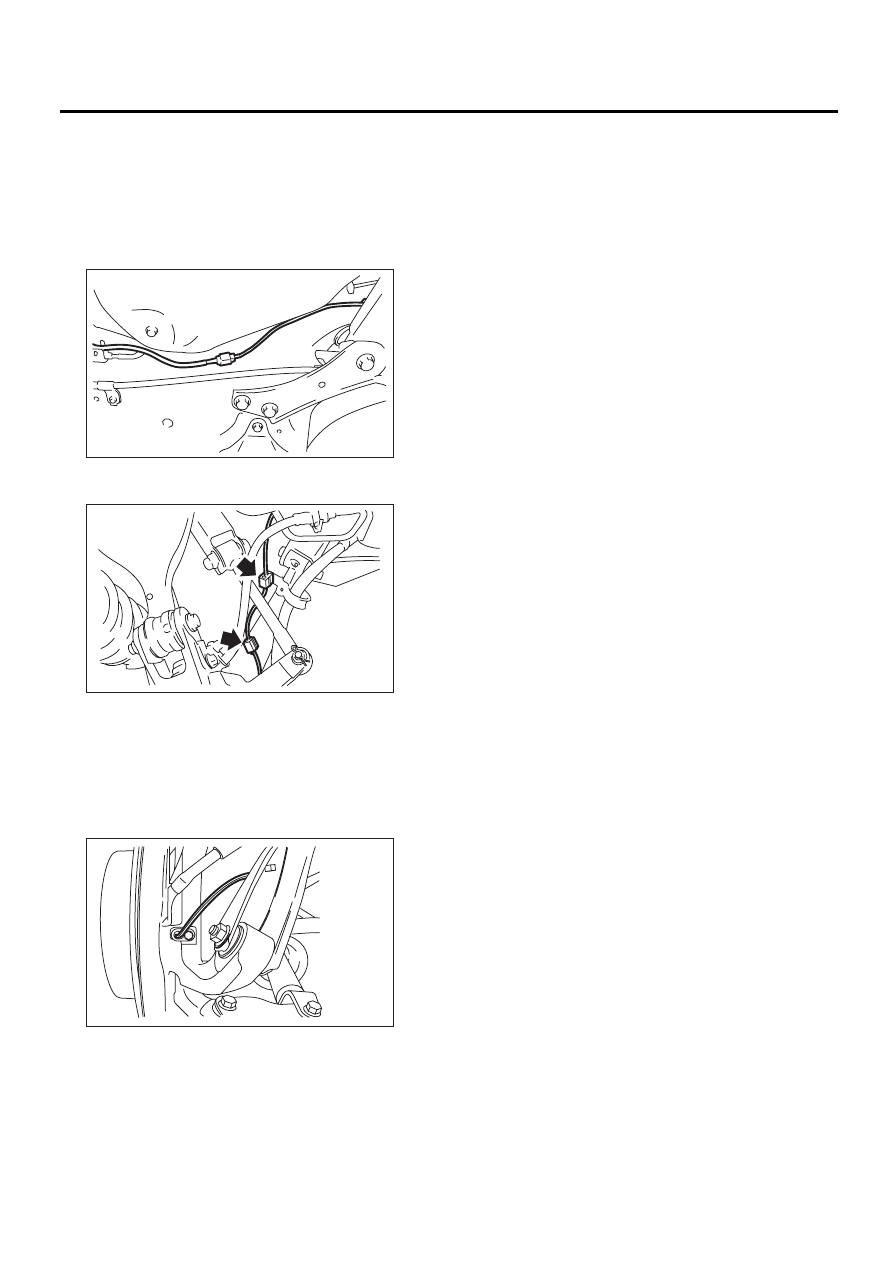

8. Датчик скорости заднего

колеса системы ABS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

3) Снимите жгут проводки датчика с фиксато-
ра заднего рычага.

4) Снимите датчик скорости заднего колеса
системы ABS с основания задней ступицы.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
датчик.
• Не прилагайте чрезмерных усилий к про-
водке датчика.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
датчик.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-силы-фут)

ПРИМЕЧАНИЕ:
Проверьте идентификацию (метку) на провод-
ке, чтобы убедиться в ее соответствии. (W3
(Белый))

C: ПРОВЕРКА

1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

<См. VDC-24, ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Датчик скорости
переднего колеса системы ABS.>

VDC00351

VDC00352

DS-00363
