FS-18

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

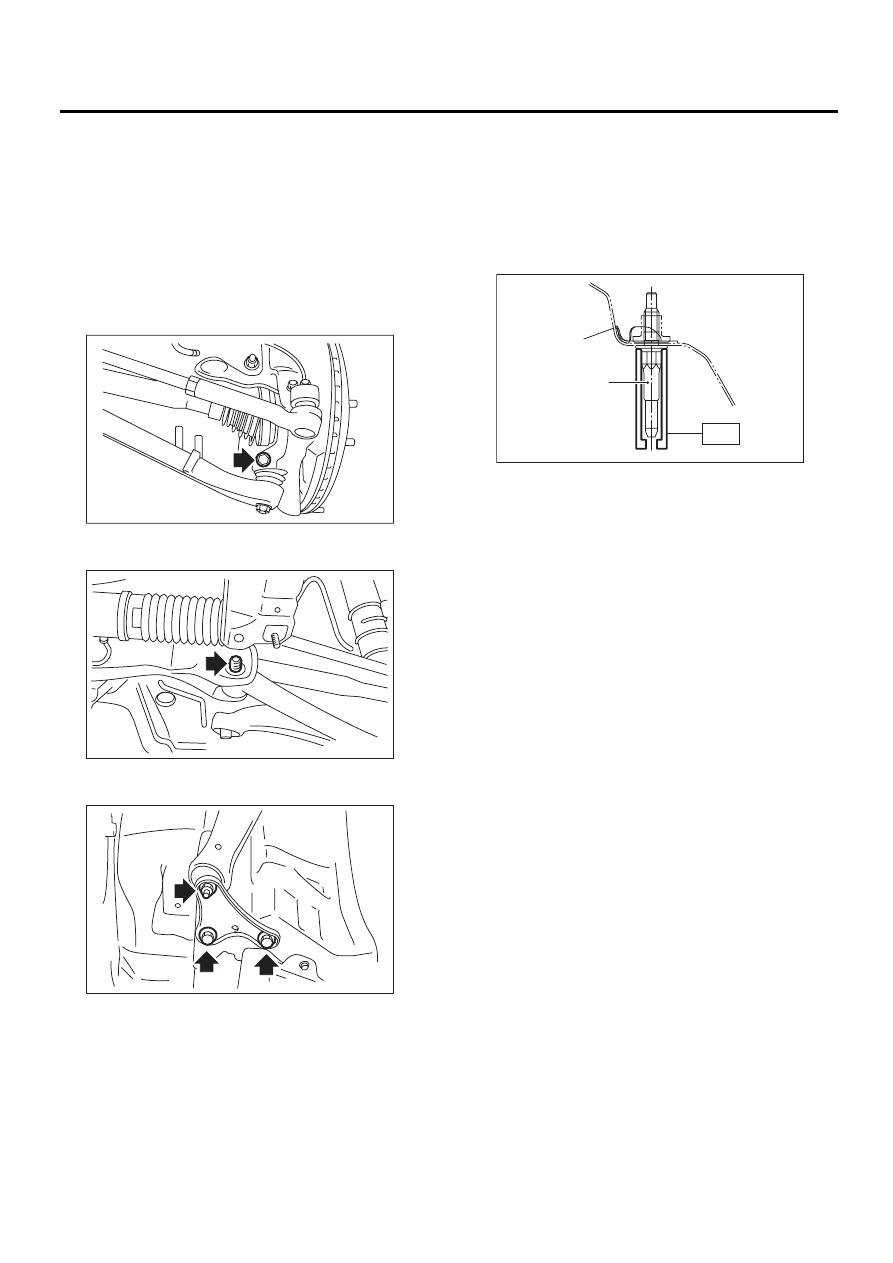

6. Передний рычаг

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Снимите опорную пластину передней попе-
речной балки. <См. FS-15, СНЯТИЕ, Опорная
пластина передней поперечной балки.>
3) Снимите передний стабилизатор. <См. FS-16,
СНЯТИЕ, Передний стабилизатор.>
4) Снимите шаровой шарнир переднего рычага.

5) Отверните гайку, крепящую передний рычаг
к поперечной балке. (Не снимайте болт).

6) Снимите опорную пластину переднего рыча-
га.

7) Отверните болт, крепящий передний рычаг к
поперечной балке, и выньте передний рычаг из
поперечной балки.

8) Для снятия резьбовой шпильки используйте
специальный инструмент.
ST

20299AG020 ГОЛОВКА КЛЮЧА ШПИЛЬ-

КИ

ОСТОРОЖНО:
Не снимайте резьбовую шпильку без необ-
ходимости. Всегда заменяйте снятые дета-
ли новыми.

B: УСТАНОВКА

1) При помощи специального инструмента уста-
новите резьбовую шпильку.
ST

20299AG020 ГОЛОВКА КЛЮЧА ШПИЛЬ-

КИ

Момент затяжки:

110 Нм (11,2 кгс-м, 81,1 фунт-силы-фут)

2) Временно закрепите передний рычаг к попе-
речной балке новыми болтами и самоконтря-
щимися гайками.
3) Закрепите передний рычаг на кузове, а за-
тем, используя новые болты и самоконтрящие-
ся гайки, установите опорную пластину.

Момент затяжки:

Опорная пластина к переднему рычагу:

88 Нм (9,0 кгс-м, 64,9 фунт-силы-фут)

Опорная пластина к кузову:

150 Нм (15,3 кгс-м, 110,6 фунт-силы-фут)

4) Установите шаровой шарнир в поворотный
кулак.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-силы-фут)

5) Установите стабилизатор. <См. FS-16, УС-
ТАНОВКА, Передний стабилизатор.>
6) Опустите автомобиль с подъемника и затяни-
те болт, крепящий передний рычаг к попереч-
ной балке, причем колеса должны находиться в
полном контакте с грунтом, а масса автомобиля
должна соответствовать снаряженной.

Момент затяжки:

95 Нм (9,7 кгс-м, 70,1 фунт-силы-фут)

7) Проверьте углы установки колес и отрегули-
руйте при необходимости.

FS-00106

FS-00107

FS-00203

(1) Кузов автомобиля
(2) Резьбовая шпилька

FS-00109

(2)

(1)

ST

FS-19

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

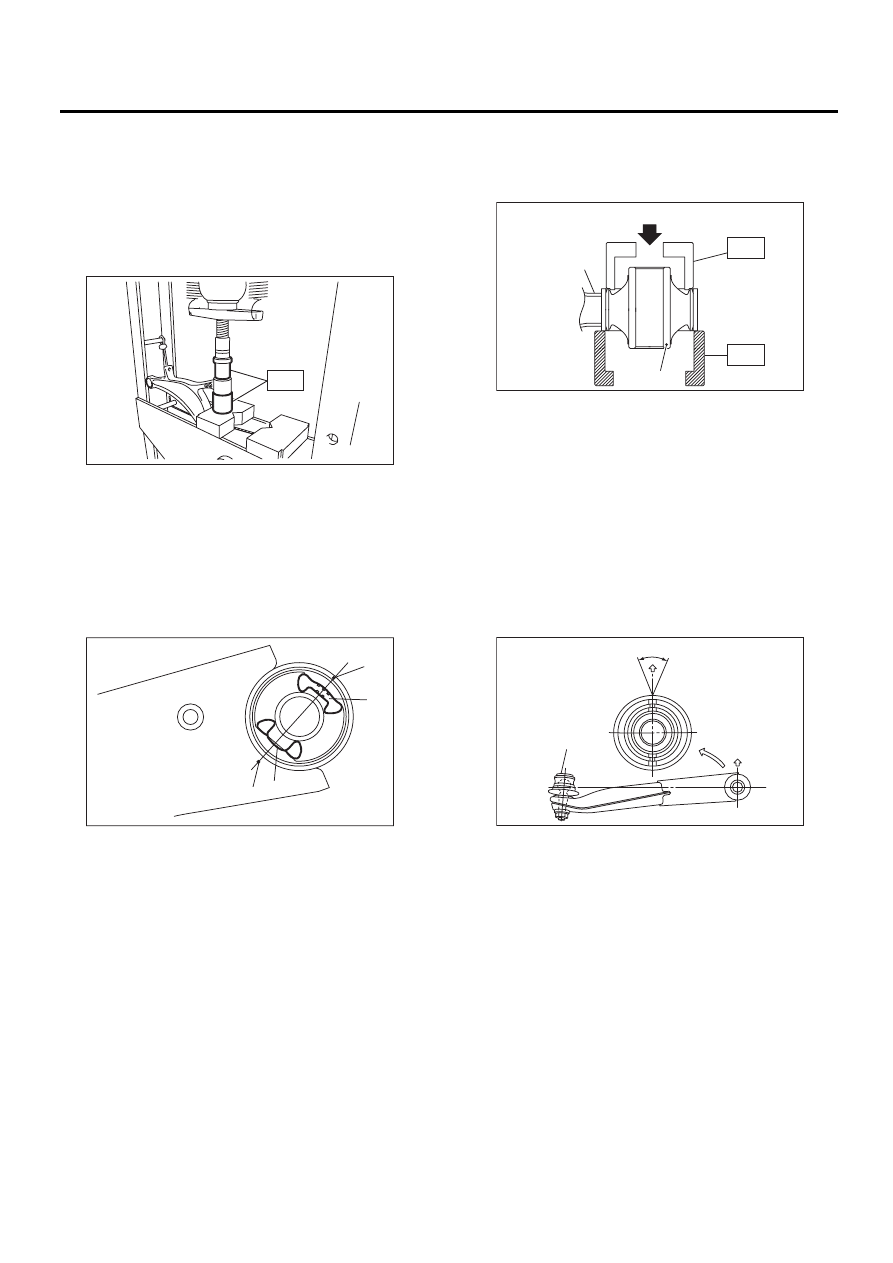

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

С помощью специального инструмента и пресса
снимите переднюю втулку.
ST

927680000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

2. ЗАДНЯЯ ВТУЛКА

1) Нанесите на передний рычаг метку совме-
щения, соответствующую центру углубленной
части задней втулки.

ОСТОРОЖНО:
При установке втулки всегда наносите мет-
ки совмещения для определения ее поло-
жения.

2) С помощью специального инструмента и прес-
са снимите заднюю втулку.
ST1

20299AG000 СЪЕМНИК

ST2

20299AG010 ОСНОВАНИЕ

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

Производите сборку в порядке, обратном по-
рядку разборки.

ОСТОРОЖНО:
Установите переднюю втулку в надлежа-
щем направлении, как показано на рисунке.

(1) Нанесите метку совмещения

(2) Углубленная часть (широкий промежуток)

(3) Углубленная часть (узкий промежуток)

FS-00204

ST

FS-00215

(2)

(1)

(1)

(3)

(1) Пресс

(2) Передний рычаг

(3) Задняя втулка

(1) Расположите втулку по центру шарового шарнира.

(2) Шаровой шарнир

(3)

±3°

FS-00126

(1)

(2)

(3)

ST2

ST1

FS-00102

(1)

(2)

(3)

FS-20

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

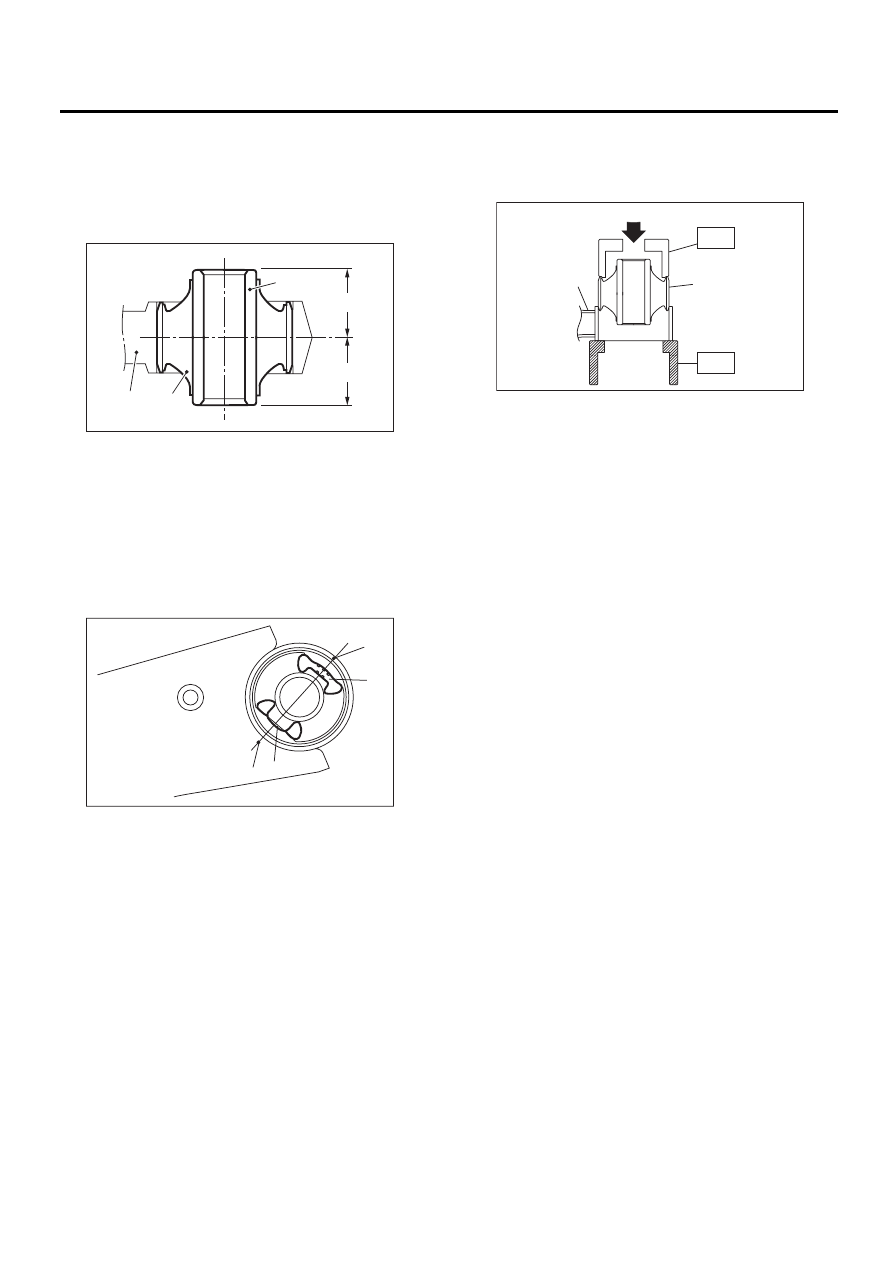

2. ЗАДНЯЯ ВТУЛКА

1) Как показано на рисунке ниже, установите
заднюю втулку более длинным внутренним ци-
линдром вниз, а более коротким – вверх, так
чтобы идентификационная метка, нанесенная
краской, была направлена вниз.

2) Совместите центр углубленной части задней
втулки с меткой совмещения на переднем ры-
чаге.

3) С помощью специального инструмента и
пресса установите заднюю втулку.
ST1

20299AG000 СЪЕМНИК

ST2

20299AG010 ОСНОВАНИЕ

E: ПРОВЕРКА

1) Проверьте передний рычаг на предмет изно-
са, повреждений или трещин и отремонтируйте
или замените его при обнаружении дефектов.
2) Проверьте втулку на предмет трещин, чрез-
мерной усталости или повреждений.

(1) Передний рычаг

(2) Внутренний цилиндр втулки

(3) Длинная часть

(4) Короткая часть

(5) Идентификационная метка

(1) Метка совмещения

(2) Углубленная часть (широкий промежуток)

(3) Углубленная часть (узкий промежуток)

FS-00205

(4)

(3)

(2)

(5)

(1)

FS-00215

(2)

(1)

(1)

(3)

(1) Пресс

(2) Передний рычаг

(3) Задняя втулка

FS-00127

(1)

(2)

(3)

ST2

ST1

FS-21

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

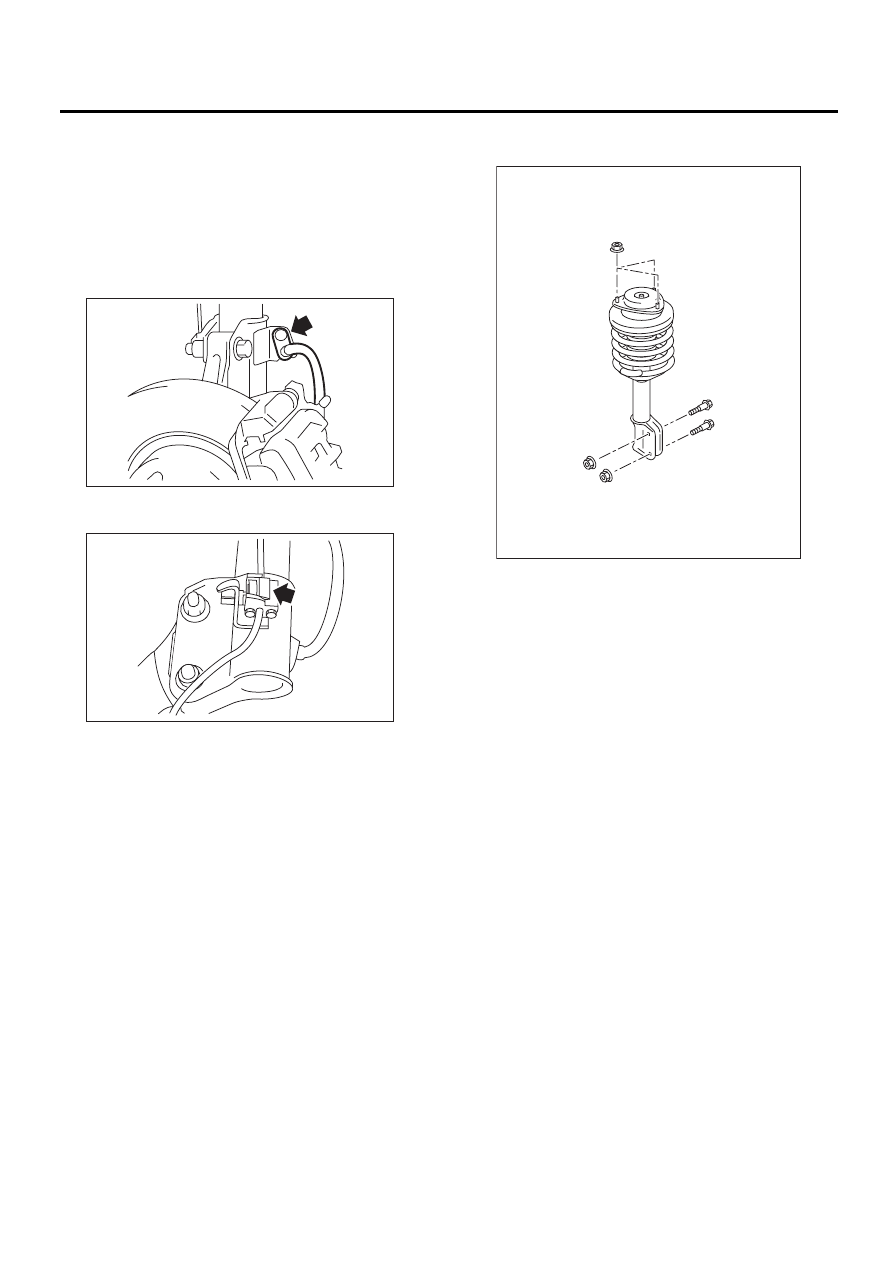

7. Передняя стойка

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Нанесите метки совмещения на болт регули-
ровки развала и стойку.
3) Снимите со стойки болт, крепящий тормоз-
ной шланг.

4) Снимите зажим, крепящий жгут проводов
датчика скорости колеса системы ABS.

5) Снимите два болта, крепящих поворотный
кулак к стойке.

ПРИМЕЧАНИЕ:
Удерживая на месте головку регулировочного
болта, ослабляйте самоконтрящуюся гайку.

6) Отверните три гайки, крепящие основание
стойки к кузову.

B: УСТАНОВКА

1) Установите основание стойки в ее верхней
части на кузов и затяните его новыми самокон-
трящимися гайками.

Момент затяжки:

20 Нм (2,0 кгс-м, 14,5 фунт-силы-фут)

2) Совместите метки совмещения на болту ре-
гулировки развала и стойке.
Используя новые самоконтрящиеся гайки, ус-
тановите стойку на поворотный кулак.

ПРИМЕЧАНИЕ:
Удерживая головку регулировочного болта, за-
тяните самоконтрящуюся гайку.

Момент затяжки:

175 Нм (17,9 кгс-м, 129 фунт-силы-фут)

3) Закрепите жгут проводов датчика скорости
колеса системы ABS на стойке.
4) Установите болты, крепящие тормозной
шланг на стойке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-силы-фут)

5) Установите передние колеса.
6) Проверьте углы установки колес и отрегули-
руйте при необходимости.

FS-00037

FS-00206

FS-00207
