Subaru B9 Tribeca (2007 год). Руководство - часть 227
FS-2
Общие сведения

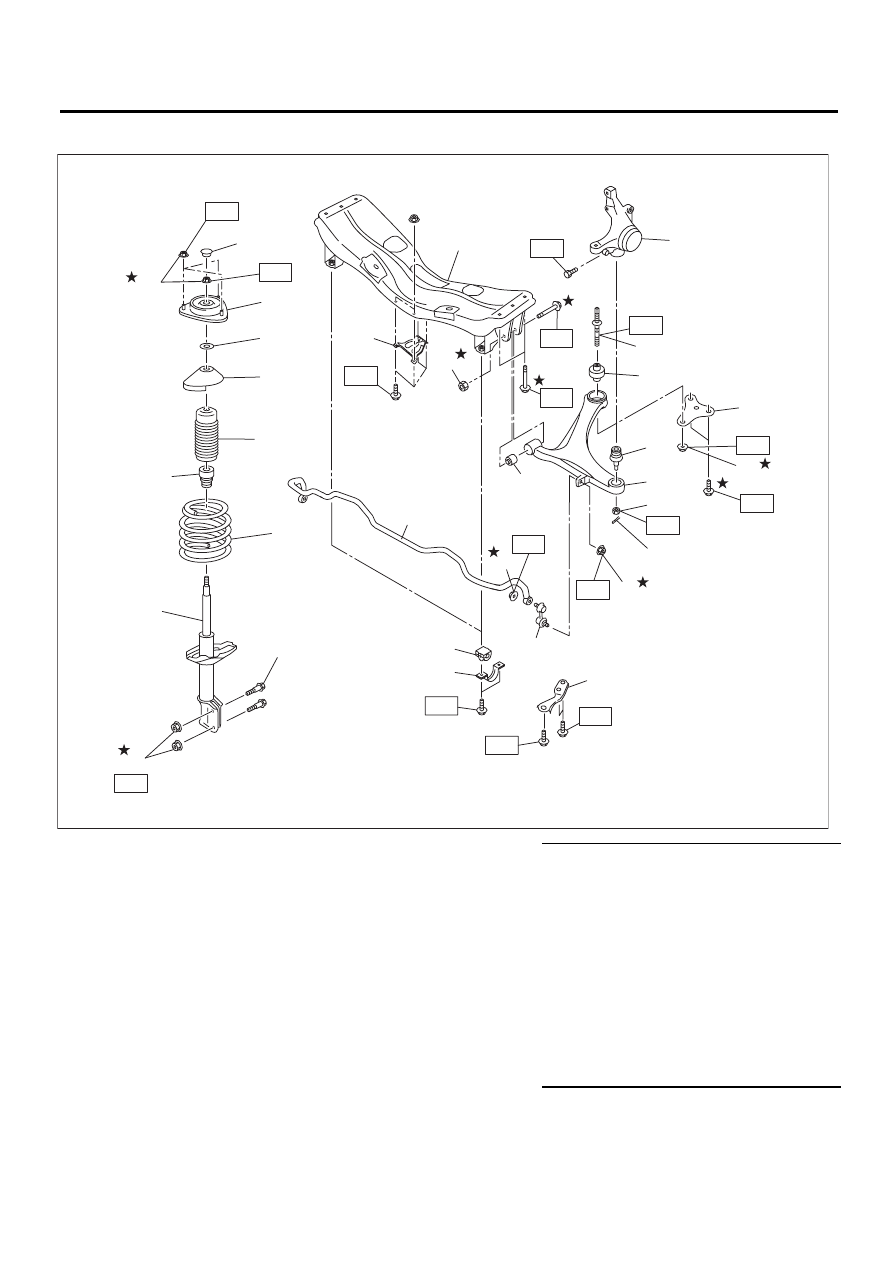

ПЕРЕДНЯЯ ПОДВЕСКА

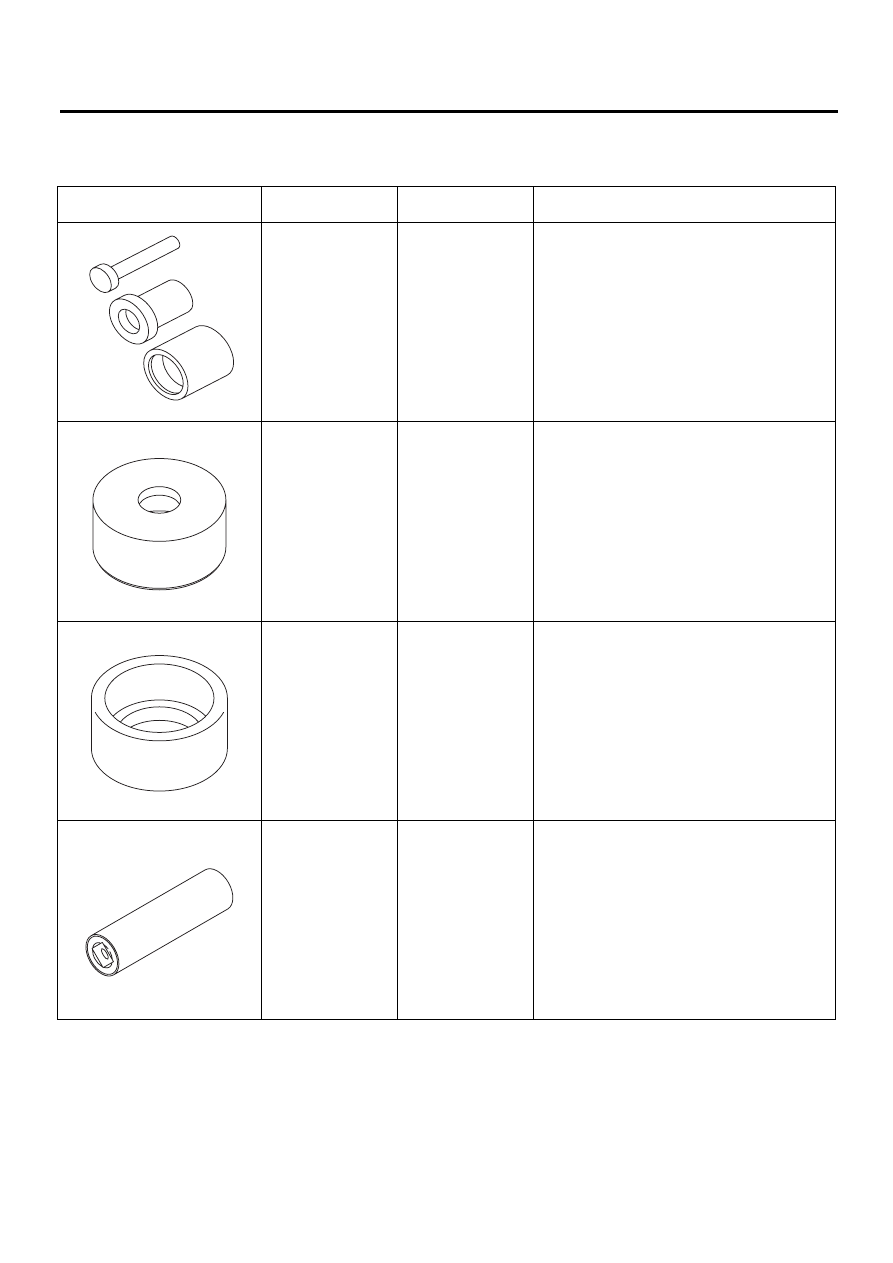

1. Общие сведения
A: ХАРАКТЕРИСТИКИ
ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если значения других позиций не соответс-
твуют значениям, указанным в технических ха-
рактеристиках, проверьте детали подвески и
соединительные элементы на предмет дефор-
мации и, в случае необходимости, замените их
на новые.
Пере-
дние ко-
леса
Высота колесной арки
442 (17,4)
(Допуск:
+12 мм
–24 мм
(
+0,47 дюйма
–0,94 дюйма
)) мм (дюймов)
Развал (Допуск:
±0°45′ Разница между правым и левым:
45
′ или менее)
0°00
′
Угол продольного наклона (Справочная величина)
4°04
′
Угол поворота (Допуск:
±1,5°)
Внутреннее
колесо
37,0°
Внешнее ко-
лесо
32,0°
Схождение
мм (дюймов)
0
±3 (0±0,12) Угол схождения (сумма величин для
обоих колес): 0°
±0°14′
Угол поперечного наклона поворотного шкворня (Спра-
вочная величина)
12°12
′
Задние
колеса
Высота колесной арки
439 (17,3)
(Допуск:
+12 мм
–24 мм
(
+0,47 дюйма
–0,94 дюйма
)) мм (дюймов)
Развал (Допуск:
±0°45′ Разница между правым и левым:
45
′ или менее)
–0°31
′
Схождение
мм (дюймов)
2
±2 (0,08±0,08) Угол схождения (сумма величин
для обоих колес): 0°
±0°14′
Угол привода (Допуск:
±0°30′)
0°

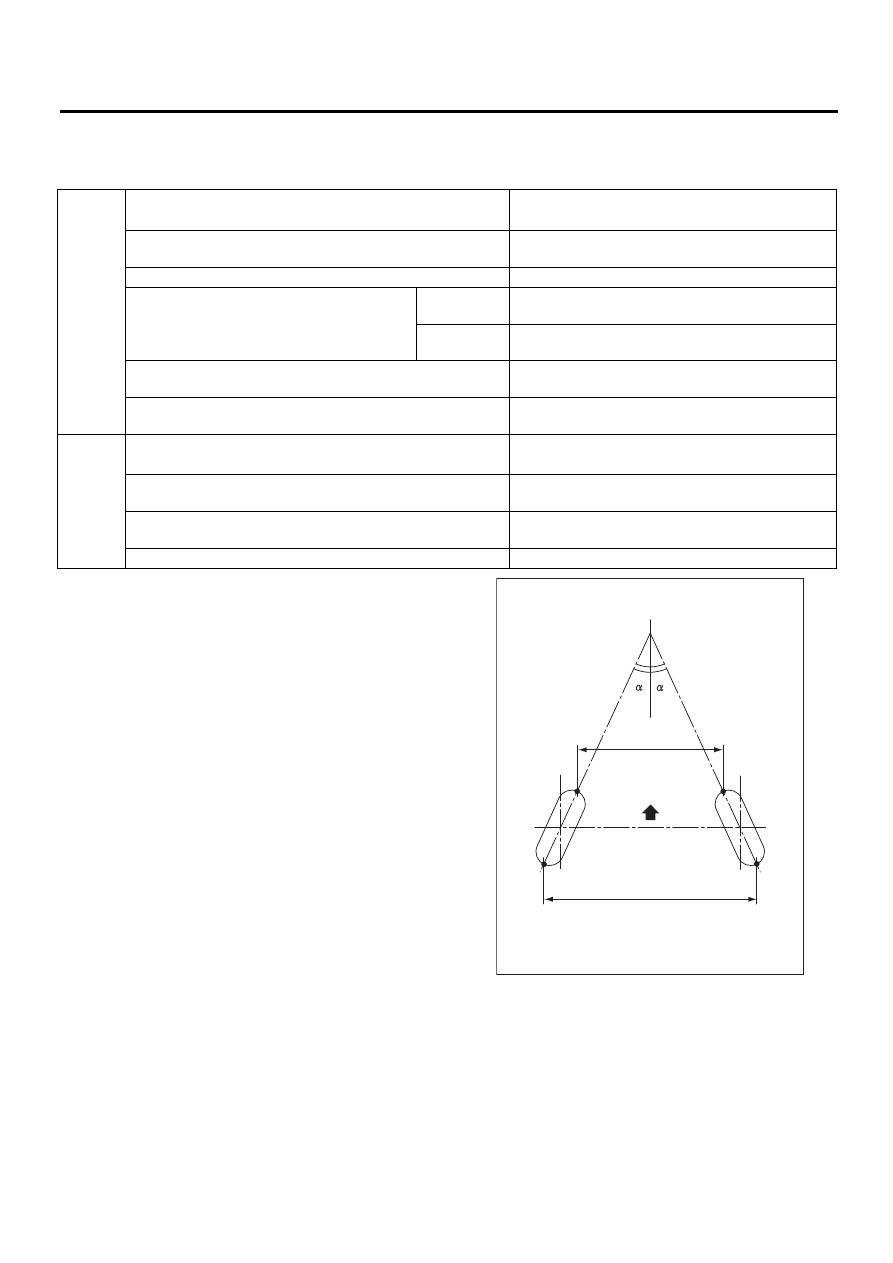

(1) Передние колеса
A – B = положительное значение: Схождение,
отрицательное: Расхождение
α = Индивидуальные углы схождения
FS-00001
B
A
(1)
