Задний датчик скорости автомобиля

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Присоедините разъем управляющего клапа-
на и разъем переднего датчика скорости авто-
мобиля.

5) Нанесите нужное количество прокладочно-
го герметика на все сопряженные поверхности
поддона картера.

Прокладочный герметик:

THREE BOND 1217B (№ детали
K0877YA020)

6) Установите поддон картера, равномерно за-
тянув болты.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

7) Установите задний датчик скорости автомо-
биля и датчик скорости вращения турбины 1, а
затем закрепите жгут проводки.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,2 фунт-сила-фут)

8) Установите новую алюминиевую шайбу и
трубку масляного охладителя.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
(впускная трубка ATF)
45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут) (вы-
пускная трубка ATF)

9) Установите трубу заправки масла. <См. 5AT-

64, УСТАНОВКА, Трубка заправки масла.>

10) Установите болт задней поперечной балки
трансмиссии.

Момент затяжки:

75 Нм (7,6 кгс-м, 55,3 фунт-сила-фут)

11) Установите коленчатый вал. <См. DS-11,
УСТАНОВКА, Карданный вал.>
12) Установите теплозащитный экран.

13) Установите заднюю выхлопную трубу и глу-
шитель. <См. EX(H6DO)-7, УСТАНОВКА, За-
дняя выхлопная труба.> <См. EX(H6DO)-8, УС-
ТАНОВКА, Глушитель.>
14) Опустите автомобиль.

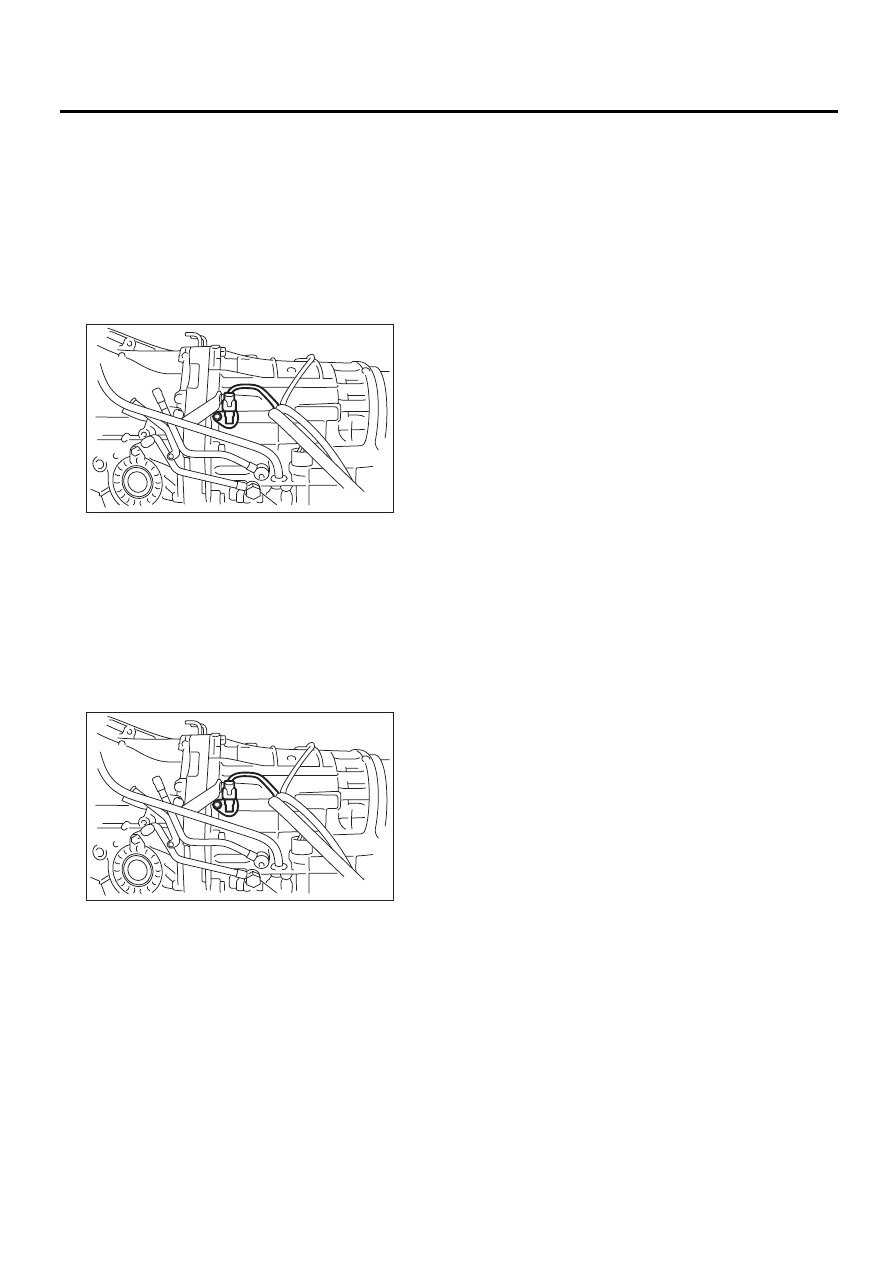

15) Установите разъем трансмиссии на опоре,
а затем присоедините разъем.
16) Установите воздухозаборную камеру <См.
IN(H6DO)-6, УСТАНОВКА, Воздухозаборная
камера.>
17) Залейте ATF через трубу заправки масла.
<См. 5AT-30, ЗАМЕНА, ATF.>
18) Проверьте уровень и отсутствие утечек
ATF. <См. 5AT-30, ПРОВЕРКА, ATF.>

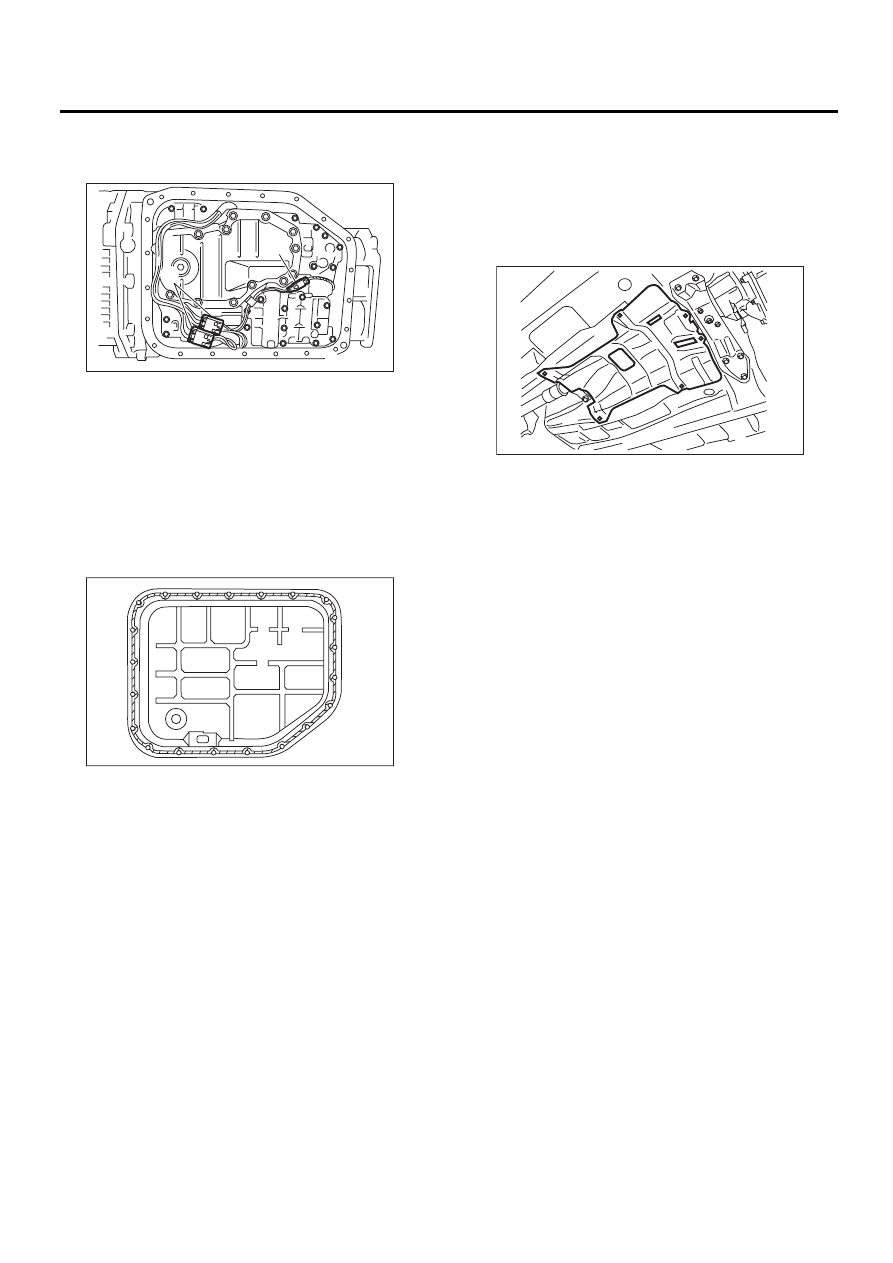

(A) Разъем управляющего клапана

(B) Разъем переднего датчика скорости авто-

мобиля

AT-01956

(B)

(A)

AT-03249

AT-03243

5AT-55

Датчик скорости вращения турбины 1

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

16.Датчик скорости вращения

турбины 1

A: СНЯТИЕ

1) Снимите воздухозаборную камеру <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
2) Поднимите автомобиль на подъемнике.
3) Отсоедините разъем датчика скорости вра-
щения турбины 1.

4) Снимите датчик скорости вращения турби-
ны 1.

B: УСТАНОВКА

1) Установите датчик скорости вращения тур-
бины 1.

Момент затяжки:

7 Нм (0,7 кгс-м, 5,2 фунт-сила-фут)

2) Присоедините разъем датчика скорости
вращения турбины 1.

3) Опустите автомобиль.
4) Установите воздухозаборную камеру <См.
IN(H6DO)-6, УСТАНОВКА, Воздухозаборная
камера.>

AT-01387

AT-01387

5AT-56

Корпус управляющего клапана

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

17.Корпус управляющего

клапана

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Очистите внешнюю поверхность трансмис-
сии.
5) Отверните сливную пробку ATF, чтобы слить
ATF.

ОСТОРОЖНО:
Сразу после движения автомобиля или пос-
ле длительной работы на холостом ходу,
ATF имеет очень высокую температуру.
Будьте осторожны, избегайте ожогов.
6) Затяните сливную пробку ATF.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

20 Нм (2,0 кгс-м, 14,8 фунт-сила-фут)

7) Снимите поддон картера.

ОСТОРОЖНО:
Следите за тем, чтобы предотвратить попа-
дание пыли и других посторонних предме-
тов в поддон картера.
8) Снимите магнит.

9) Очистите магнит.
10) Полностью снимите остаток прокладочно-
го герметика с корпуса трансмиссии и поддона
картера.

11) Отсоедините разъем управляющего клапа-
на и разъем переднего датчика скорости авто-
мобиля.

12) Снимите корпус управляющего клапана.

ПРИМЕЧАНИЕ:
Корпус управляющего клапана заменяется в
сборе, поскольку является неразборной дета-
лью.

B: УСТАНОВКА

1) Проверьте корпус управляющего клапана на
предмет наличия пыли и посторонних предме-
тов.
2) Установите корпус управляющего клапана
на трансмиссию, равномерно затянув болты.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

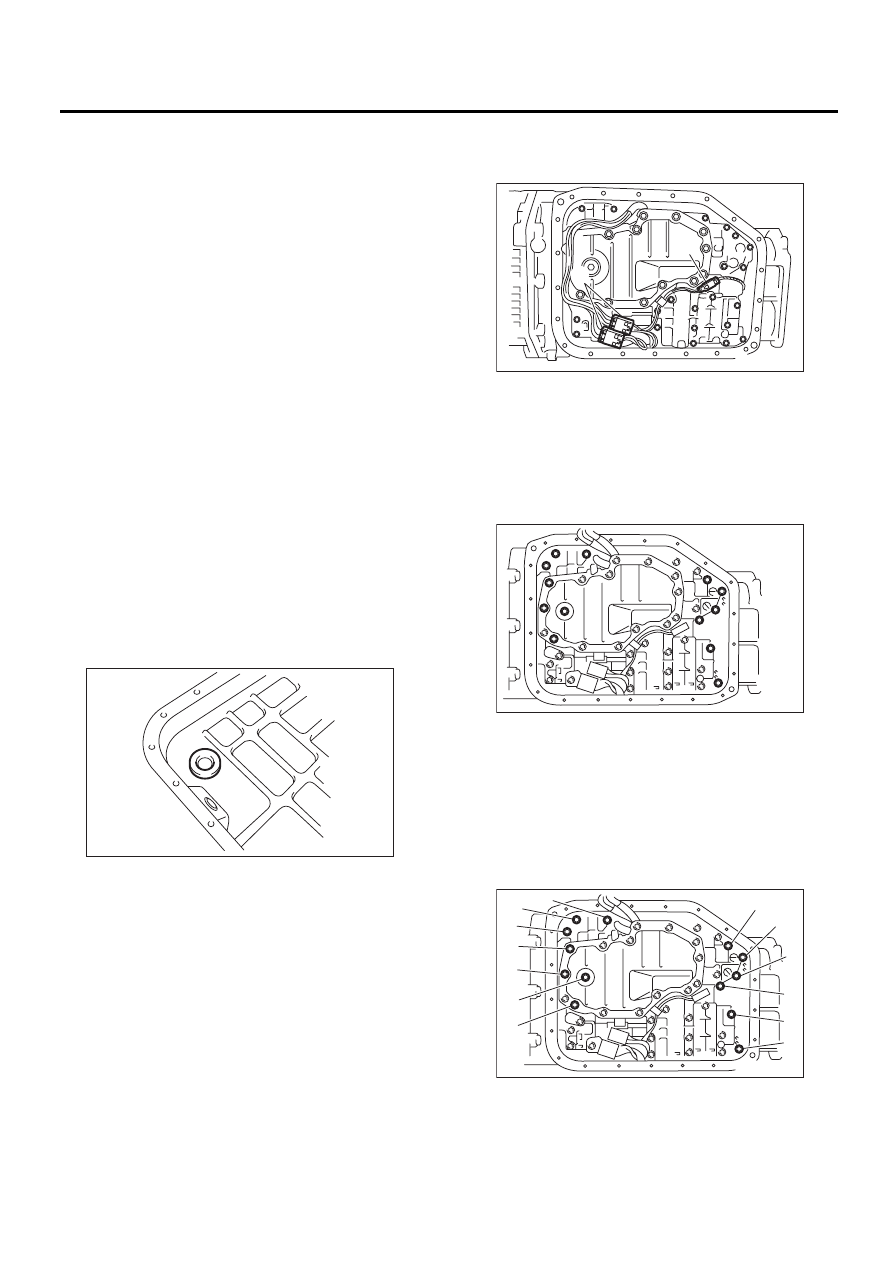

AT-01959

(A)

Разъем управляющего клапана

(B)

Разъем переднего датчика скорости автомобиля

(1) 58 мм (2,28 дюйма)
(2) 65 мм (2,56 дюйма)

AT-01956

(B)

(A)

AT-01957

AT-01958

(1)

(1)

(1)

(2)

(2)

(2)

(2)

(1)

(1)

(1)

(2)

(1)

(1)

5AT-57

Корпус управляющего клапана

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

3) Присоедините разъем управляющего клапа-
на.

4) Прикрепите магнит на поддон картера в ука-
занном положении.

5) Нанесите прокладочный герметик на поддон
картера.

Прокладочный герметик:

THREE BOND 1217B (№ детали
K0877YA020)

6) Установите поддон картера, равномерно за-
тянув болты.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

7) Залейте ATF через трубу заправки масла.

Предусмотренная и рекомендованная жид-
кость:

<См. 5AT

-3, РЕКОМЕНДОВАННОЕ ТРАНС-

МИССИОННОЕ МАСЛО, ХАРАКТЕРИСТИ-
КИ, Общие сведения.>

Объем:

Залейте такой же объем ATF, какой был
слит.

8) Проверьте уровень ATF.
<См. 5AT-30, ПРОВЕРКА, ATF.>
9) Выполните операцию очистки памяти 2.
<См. 5AT(diag)-19, РЕЖИМ ОЧИСТКИ ПАМЯ-
ТИ, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
10) Выполните проверку, совершив поездку на
автомобиле по окончании ремонтных работ, и
убедитесь, что не обнаружено следующих не-
исправностей;
•  Рывок при переключении передачи
• Утечки масла из корпуса трансмиссии и др.
• Шумы, вызванные наличием помех и т.д.

ПРИМЕЧАНИЕ:
Если обнаружен чрезмерный рывок при пере-
ключении передач, выполните расширенную
процедуру обучения блока управления. <См.
5AT(diag)-23, ПРОЦЕДУРА, Обучение управле-
ния.>

C: ПРОВЕРКА

Проверьте все детали на предмет отсутствия
отверстий, повреждений или посторонних
предметов.

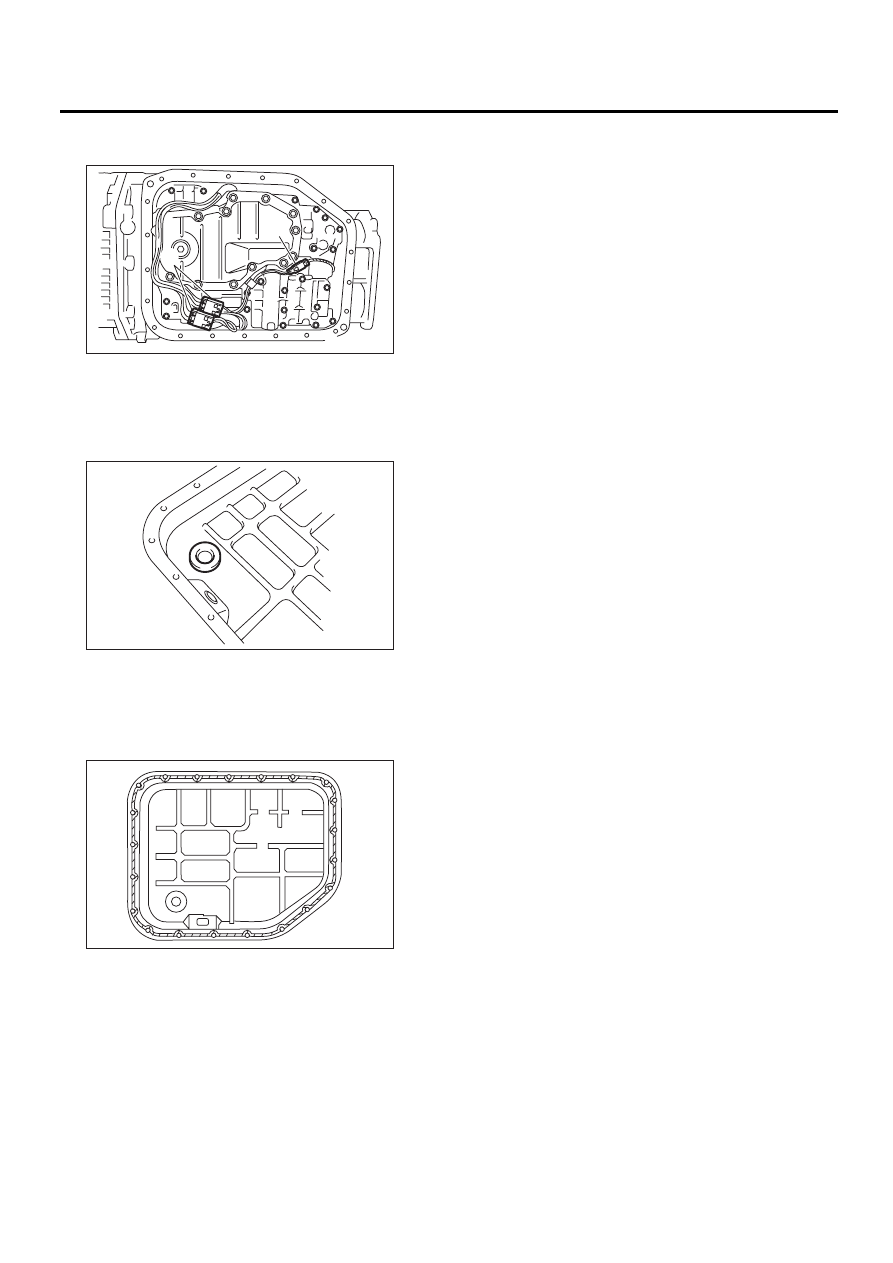

(A) Разъем управляющего клапана

(B) Разъем переднего датчика скорости автомобиля

AT-01956

(B)

(A)

AT-01959

AT-03249
