EN(H6DO)(diag)-246

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CJ:КДН P2109 МИНИМАЛЬНАЯ ОСТАНОВОЧНАЯ ХАРАКТЕРИСТИКА

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H6DO)(diag)-

236, КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Поверните выключатель зажигания в положение OFF.
2) Снимите реле электронной дроссельной заслонки.
3) Измерьте сопротивление между клеммами реле элек-
тронной дроссельной заслонки.

Клеммы

Модель с левосторонним управлением:

№ 7 — № 8:

Модель с правосторонним управлением:

№ 17 — № 18:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к
шагу 2.

Замените реле
электронной
дроссельной за-
слонки. <См.
FU(H6DO)-35, Ре-
ле электронной
дроссельной за-
слонки.>

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ ПИТА-
НИЯ РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОН-
КИ.
1) Поверните выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом реле элект-
ронной дроссельной заслонки и массой кузова.

Разъем и клемма

Модель с левосторонним управлением:

(B362) № 8 (+) — Масса кузова (–):

Модель с правосторонним управлением:

(B362) № 17 (+) — Масса кузова (–):

Напряжение состав-
ляет 10 В или более?

Устраните ко-
роткое замыка-
ние на цепь пи-
тания в провод-
ке между ECM и
реле электрон-
ной дроссель-
ной заслонки.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ ЭЛЕКТ-
РОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и массой кузова.

Разъем и клемма

(B136) № 21 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните корот-
кое замыкание на
массу в проводке
между ECM и ре-
ле электронной
дроссельной за-
слонки.

EN(H6DO)(diag)-247

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CK:КДН P2122 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

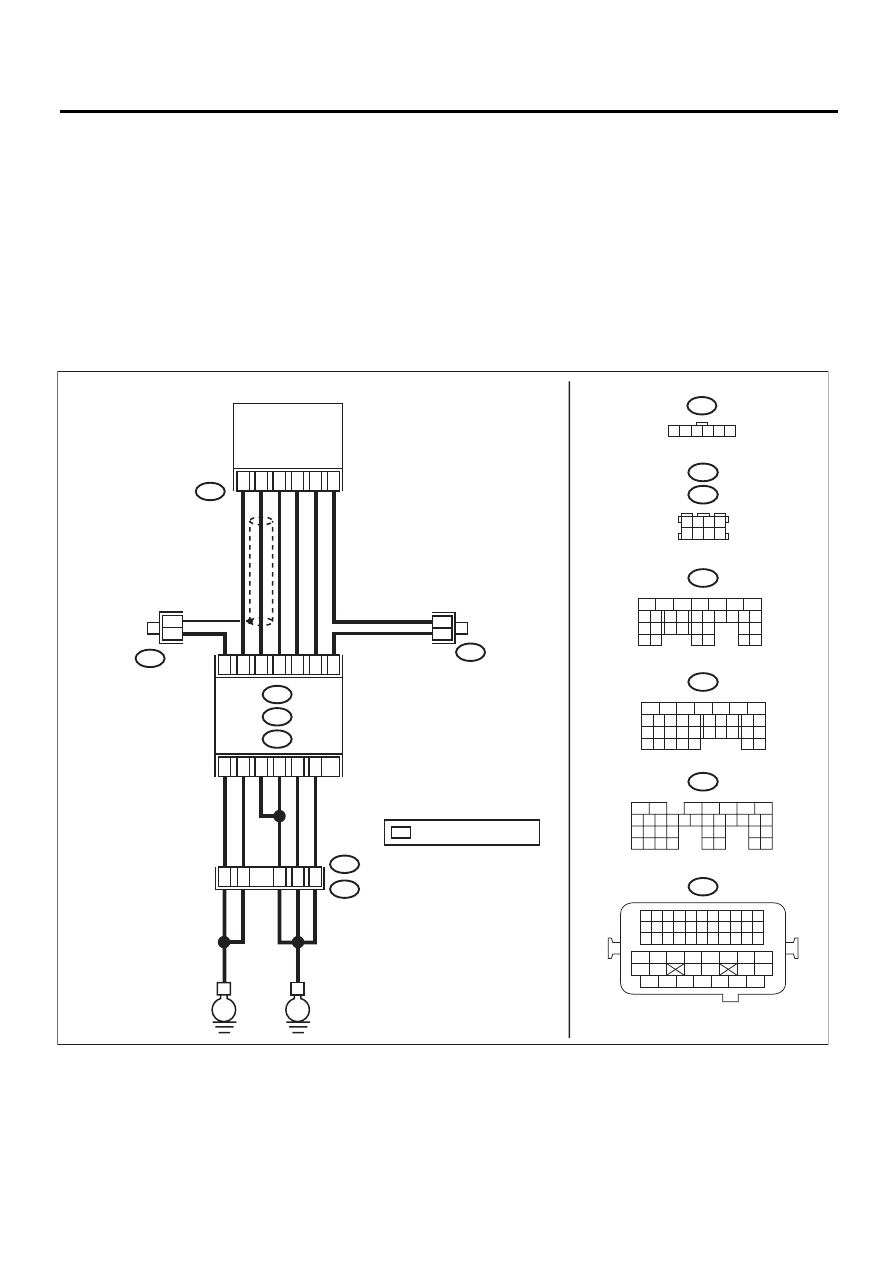

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E

ECM

A: B134

B137

D:

B424

B315

ДАТЧИК
ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА

*

*

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A3

D2

B21

E2

D1

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

D:

1 2 3 4
5 6 7 8

B122

B424

A5

D7

C6

B: B135

D3

3

7

3

6

3

5

52

3

4

B122

B315

1 2 3 4 5 6

*

*

*

E

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

EN-05528

: ПРОИЗВОЛЬНЫЕ

НОМЕРА КЛЕММ

EN(H6DO)(diag)-248

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АК-
СЕЛЕРАТОРА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и датчи-
ка положения педали акселератора.
3) Измерьте сопротивление между ECM и
массой кузова.

Разъем и клемма

(B135) № 21 — Масса кузова:
(B135) № 23 — Масса кузова:
(B135) № 23 — (B136) № 6:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом датчика
положения педали ак-
селератора.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ
ВНУТРИ ECM.
1) Присоедините разъем к ECM.
2) Измерьте сопротивление между разъ-
емом датчика положения педали акселера-
тора и массой кузова.

Разъем и клемма

(B315) № 6 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Замените педаль
акселератора.
<См. SP(H6DO)-
4, Педаль аксе-
лератора.>

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом датчика
положения педали ак-
селератора. Замените
ECM при наличии неис-
правности. <См.
FU(H6DO)-32, Блок уп-
равления двигателем
(ECM).>

EN(H6DO)(diag)-249

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CL:КДН P2123 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E

ECM

A: B134

B137

D:

B424

B315

ДАТЧИК
ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА

*

*

4

6

5

1

3

2

B21

B23

B29

B22

B31

B30

A3

D2

B21

E2

D1

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

D:

1 2 3 4
5 6 7 8

B122

B424

A5

D7

C6

B: B135

D3

3

7

3

6

3

5

52

3

4

B122

B315

1 2 3 4 5 6

*

*

*

E

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

EN-05528

: ПРОИЗВОЛЬНЫЕ

НОМЕРА КЛЕММ
