Subaru B9 Tribeca (2007 год). Руководство - часть 141

EN(H6DO)(diag)-210

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой кузова.

Разъем и клемма

(E61) № 3 (+) — Масса кузова (–):
(E25) № 3 (+) — Масса кузова (–):

Напряжение составляет
0,2 — 0,5 В?

Переходите к ша-
гу 8.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
Устраните следую-
щие неполадки.
• Разрыв цепи в про-
водке между ECM и
задним датчиком
кислорода
• Плохой контакт в
разъемах ECM и зад-
него датчика кисло-
рода
• Плохой контакт в
разъеме ECM

8

ПРОВЕРКА ЭКРАНА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Обнажите экран проводки со стороны разъ-
ема заднего датчика кислорода.
3) Измерьте сопротивление между экраном дат-
чика и массой кузова.

Сопротивление состав-
ляет менее 1 Ом?

Замените задний
датчик кислоро-
да. <См.
FU(H6DO)-30, За-
дний датчик кис-
лорода.>

Устраните разрыв
цепи в проводке зад-
него датчика кисло-
рода.

Шаг

Проверка

Да

Нет

EN(H6DO)(diag)-211

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BK:КДН P0458 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

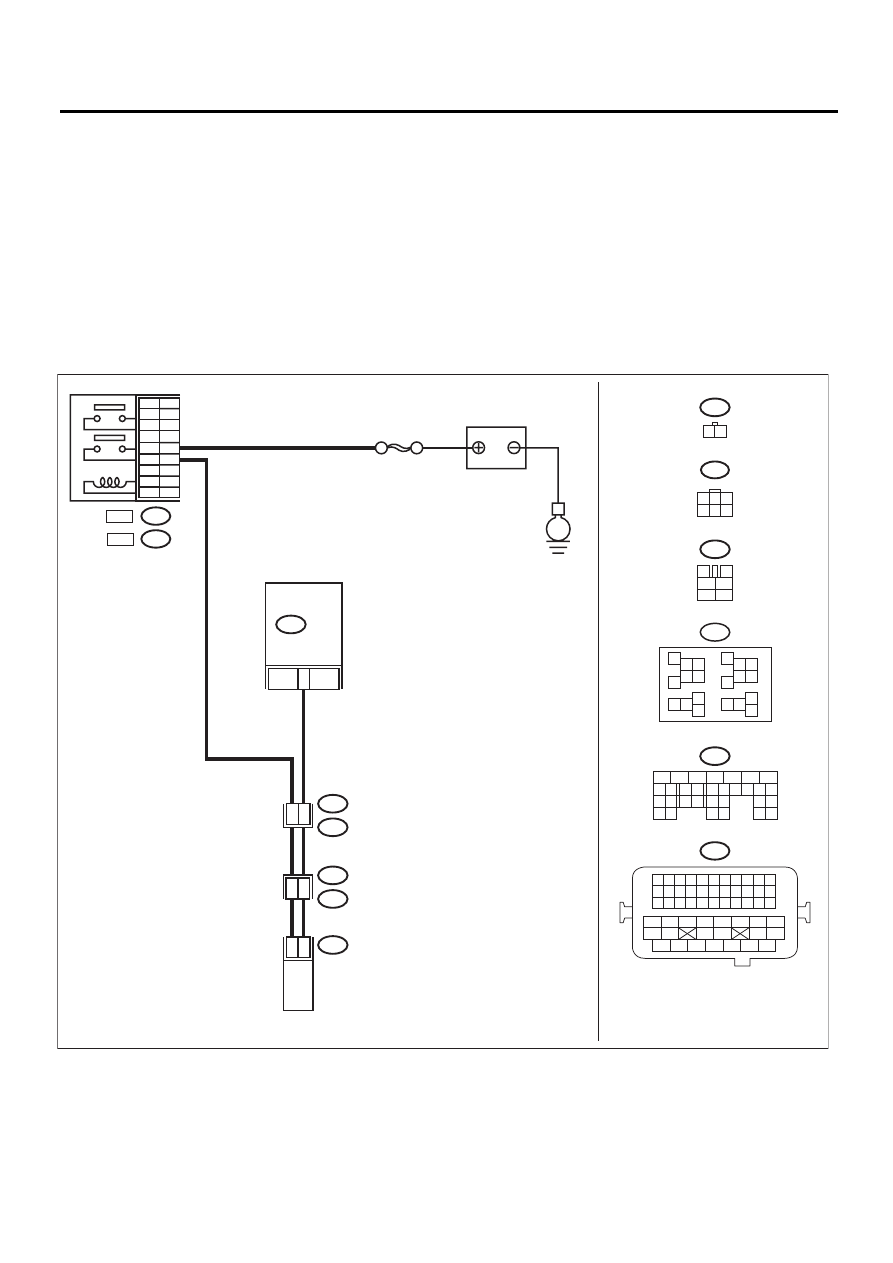

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E4

B47

3

4

1

2

5

6

SBF-7

29

B21

E2

48

41

B137

ECM

2

1

E4

1 2

E

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

3

2

E76

E77

АККУМУЛЯТОР

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

E77

1

3

4 5 6

2

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B47

1

2

4

6

3

5

:

B362

:

10

11

12

8

7

9

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05526

EN(H6DO)(diag)-212

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ
ПРОДУВКОЙ АДСОРБЕРА.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного клапана управления продувкой адсор-
бера.
3) Измерьте сопротивление между разъемом
электромагнитного клапана управления про-
дувкой адсорбера и массой двигателя.

Разъем и клемма

(E4) № 2 — Масса двигателя:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и разъ-
емом электромагнитного
клапана управления про-
дувкой адсорбера.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕК-
ТРОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ
ПРОДУВКОЙ АДСОРБЕРА.
Измерьте сопротивление в проводке между
ECM и электромагнитным клапаном управления
продувкой адсорбера.

Разъем и клемма

(B137) № 29 — (E4) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправность
в проводке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом электромагнитного
клапана управления про-
дувкой адсорбера
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Снимите электромагнитный клапан управ-
ления продувкой адсорбера.
2) Измерьте сопротивление между клеммами
электромагнитного клапана управления про-
дувкой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление в диа-
пазоне 10—100 Ом?

Переходите к ша-
гу 5.

Замените электромагнит-
ный клапан управления
продувкой адсорбера.
<См. EC(H6DO)-6, Элект-
ромагнитный клапан уп-
равления продувкой ад-
сорбера.>

5

ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРОМАГНИТНО-
ГО КЛАПАНА УПРАВЛЕНИЯ ПРОДУВКОЙ АД-
СОРБЕРА.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между электромаг-
нитным клапаном управления продувкой адсор-
бера и массой двигателя.

Разъем и клемма

(Е4) № 1 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Устраните пло-
хой контакт в
разъеме электро-
магнитного кла-
пана управления
продувкой адсор-
бера.

Устраните неисправность
в проводке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между главным реле и
электромагнитным кла-
паном управления про-
дувкой адсорбера.
• Плохой контакт в со-
единительном разъеме
• Плохой контакт в разъ-
еме главного реле

EN(H6DO)(diag)-213

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BL:КДН P0459 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

E4

B47

3

4

1

2

5

6

SBF-7

29

B21

E2

48

41

B137

ECM

2

1

E4

1 2

E

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

3

2

E76

E77

АККУМУЛЯТОР

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

E77

1

3

4 5 6

2

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B47

1

2

4

6

3

5

:

B362

:

10

11

12

8

7

9

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05526
