EN(H6DO)(diag)-162

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА ПЕРЕДНЕГО ДАТЧИКА
КИСЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪ-
ЕМА.

В разъем попала вода?

Полностью уда-
лите изнутри во-
ду.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от переднего датчика
кислорода.
3) Поверните выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B135) № 10 (+) — Масса кузова (–):
(B135) № 11 (+) — Масса кузова (–):

Напряжение составляет 8 В
или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом перед-
него датчика кис-
лорода.

Замените пере-
дний датчик кис-
лорода. <См.
FU(H6DO)-28, Пе-
редний датчик
кислорода (ка-
чества топливо-
воздушной сме-
си).>

EN(H6DO)(diag)-163

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AK:КДН P0153 МЕДЛЕННЫЙ ОТКЛИК В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 2 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

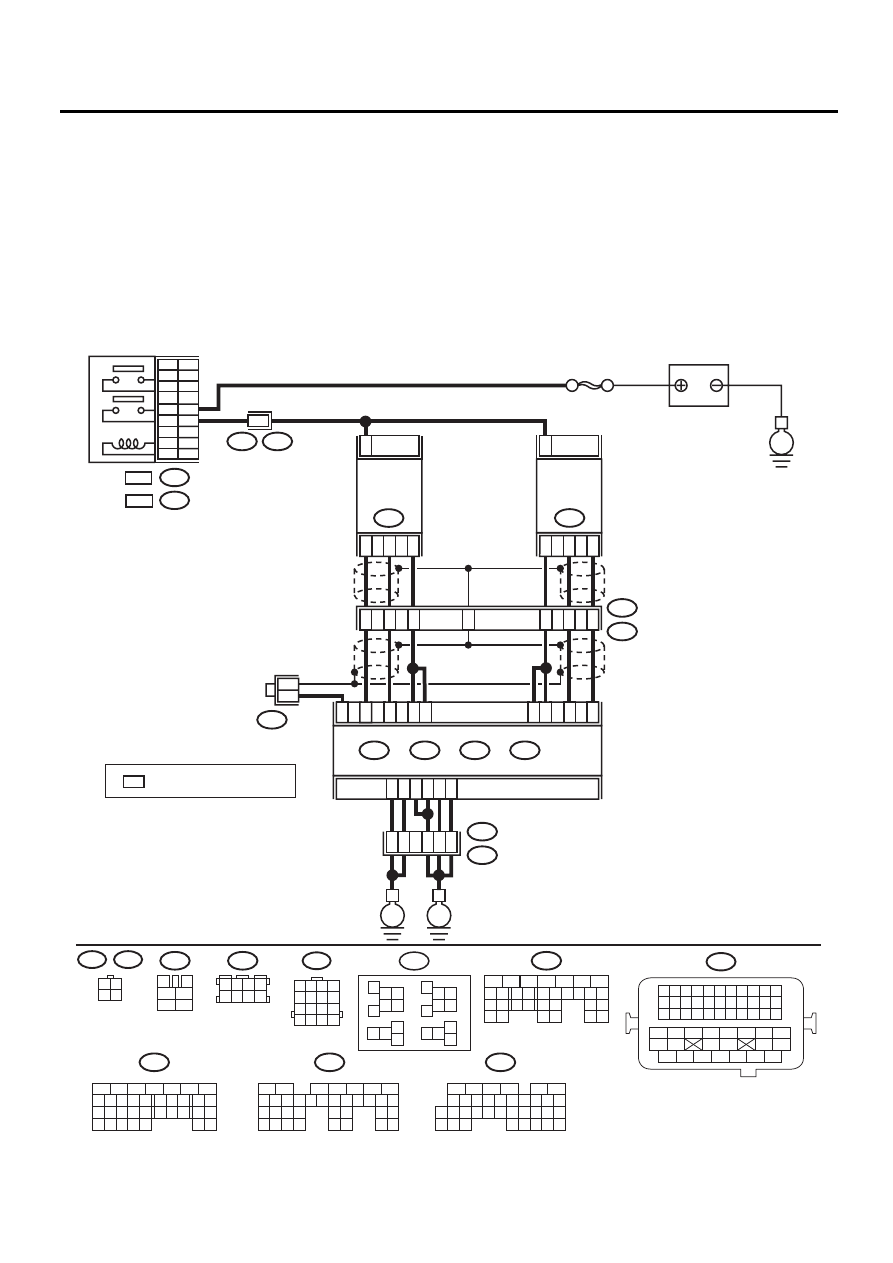

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

A5

D7

D2

D1

D3

2

3

7

3

4

3

5

3

6

52

B21

E2

ECM

B1

1

B1

B1

0

B6

B7

C2

C3

B8

B9

4

1

3

E24

2

4

3

1

E47

E3

B22

8

5

6

E3

B22

2

1

3

4

B47

3

4

5

6

1

2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

E47

E24

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35
