Subaru B9 Tribeca (2007 год). Руководство - часть 83

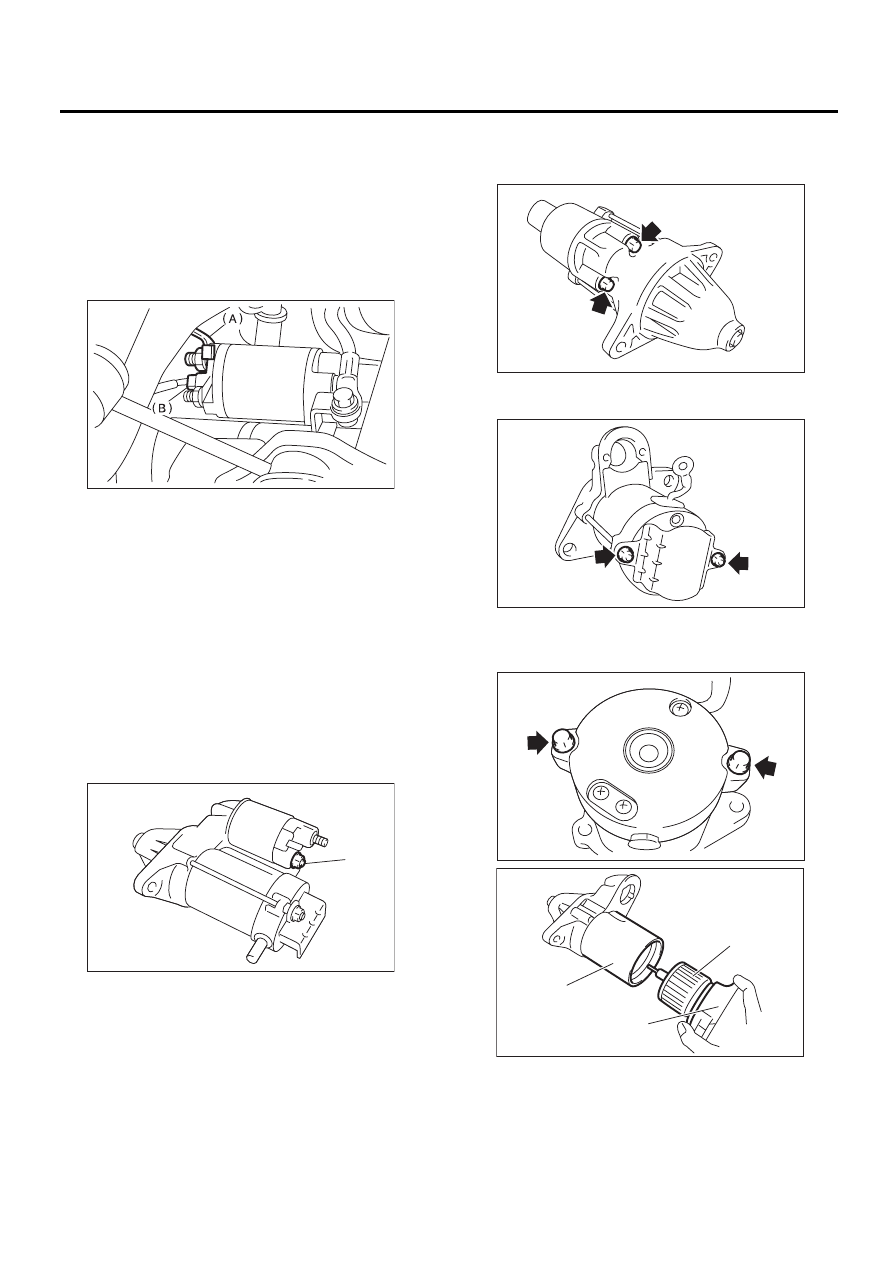

SC(H6DO)-6

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

2. Стартер

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем и клемму от стартера.

5) Снимите стартер с трансмиссии.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

50 Нм (5,1 кгс-м, 37 фунт-сила-фут)

C: РАЗБОРКА

1) Ослабьте гайку, крепящую клемму M узла
электромагнитного реле, а затем отсоедините
от клеммы жгут проводов.

2) Отверните болты, крепящие узел электро-
магнитного реле, и снимите со стартера узел
реле, сердечник и пружину сердечника.

3) Отверните гайки с обеих сторон и снимите
заднюю крышку.

4) Отверните сквозне болты с обеих сторон и
отделите крышку корпуса и якорь от ярма в
сборе.

(A) Клеммы

(B) Соединитель

(A) Клемма М

SC-00006

(A)

SC-02039

(A) Ярмо

(B) Якорь

(C) Крышка корпуса

SC-02040

SC-02041

SC-02042

(A)

(C)

(B)

SC-02043

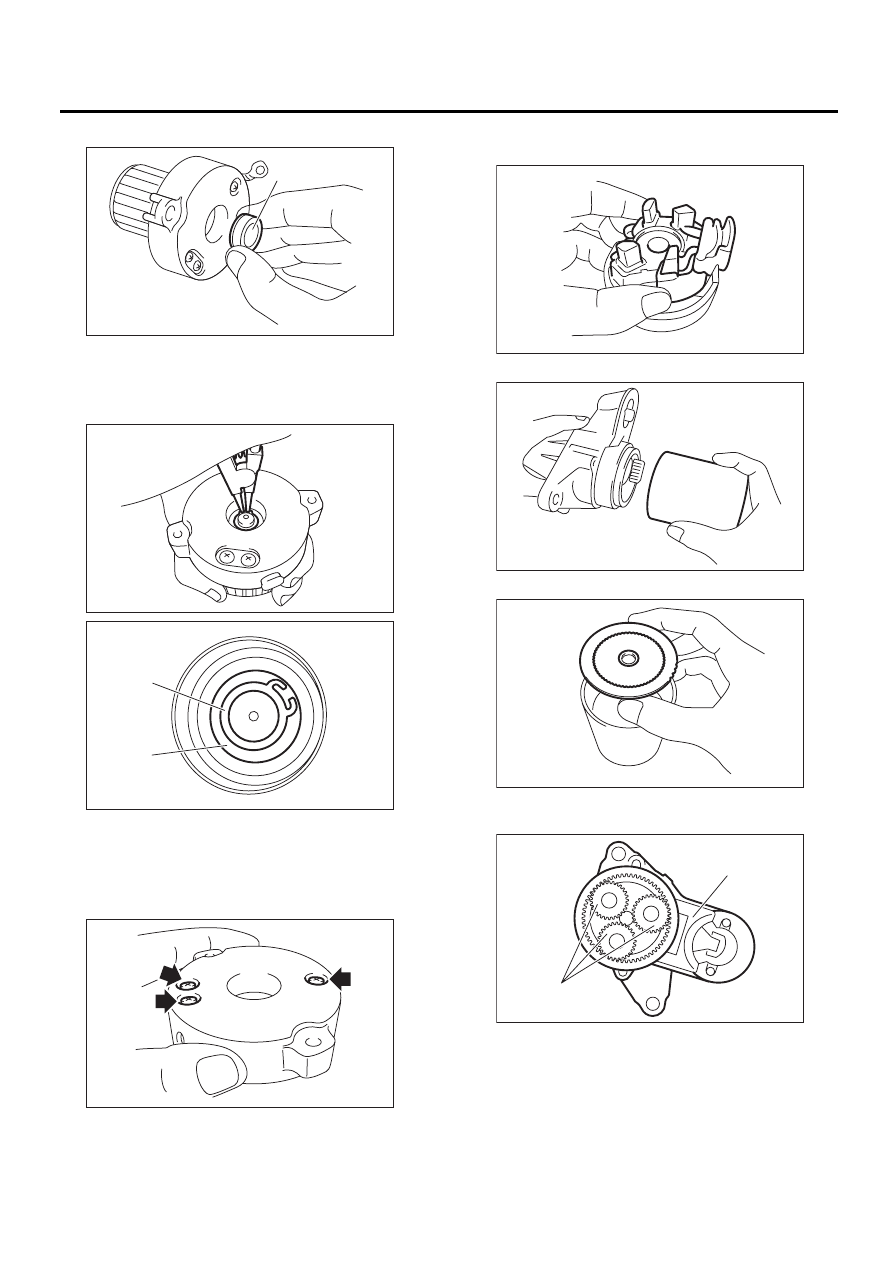

SC(H6DO)-7

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

5) Снимите колпачок крышки корпуса.

6) Снимите стопорное кольцо.
7) Снимите дистанционное кольцо.

8) Снимите якорь с крышки корпуса.
9) Отверните винты.

10) Снимите узел держателя щеток с крышки
корпуса.

11) Снимите ярмо с переднего кронштейна.

12) Снимите диск якоря с ярма.

13) Снимите резиновое уплотнение и плане-
тарную передачу.

(A) Колпачок крышки корпуса

(A) Стопорное кольцо

(B) Дистанционное кольцо

(A)

SC-02044

SC-02045

(A)

(B)

SC-02046

SC-02047

(A) Резиновое уплотнение

(B) Планетарная передача

SC-02048

SC-02049

SC-02050

(A)

(B)

SC-02051

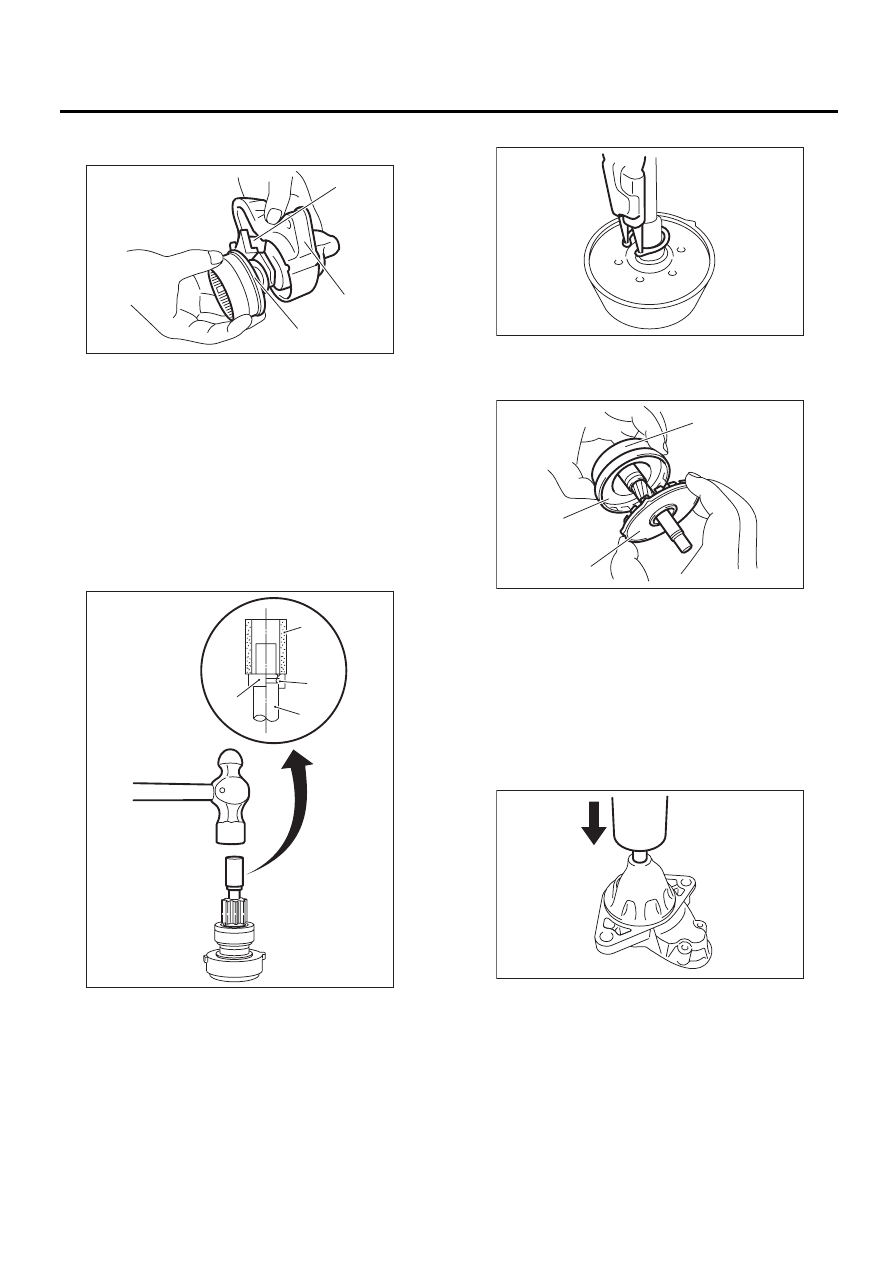

SC(H6DO)-8

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

14) Снимите узел вала, обгонную муфту и ры-
чаг в сборе с переднего кронштейна.

15) Снимите обгонную муфту с узла вала сле-
дующим образом:

(1) Снимите стопор со стопорного кольца,
легко ударив по стопору подходящим инс-
трументом (например, тонким торцовым
ключом).
(2) Снимите стопорное кольцо, стопор и
муфту с вала.

16) Снимите стопорное кольцо.

17) Снимите с вала амортизирующий подшип-
ник, волнистую шайбу и шестерню внутреннего
зацепления.

18) Снимите с переднего кронштейна передний
подшипник.

(1) Установите подходящий инструмент
(

φ13 мм) на передний подшипник.

(2) При помощи пресса снимите передний
подшипник.

(A) Передний кронштейн

(B) Рычаг

(C) Узел вала

(A) Торцовый ключ

(B) Стопорное кольцо

(C) Вал

(D) Стопор

(B)

(A)

(C)

SC-02052

SC-00014

(A)

(B)

(C)

(D)

(A) Амортизирующий подшипник

(B) Волнистая шайба

(C) Шестерня внутреннего зацепления

SC-02053

(C)

(A)

(B)

SC-02054

SC-02055

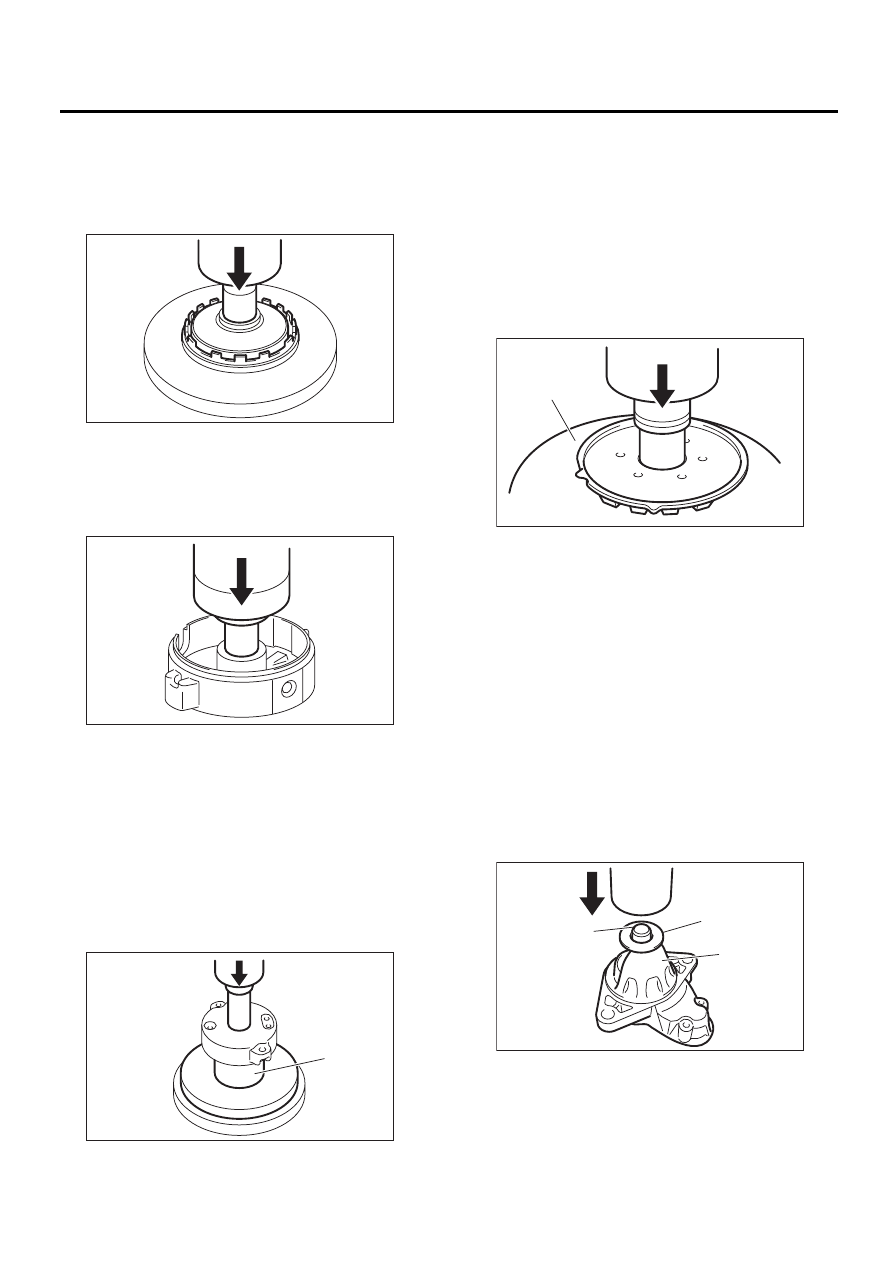

SC(H6DO)-9

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

19) Снимите с амортизирующего подшипника
самосмазывающийся подшипник.

(1) Установите подходящий инструмент (

φ20

мм) на самосмазывающийся подшипник.
(2) При помощи пресса снимите самосмазы-
вающийся подшипник.

20) Снимите задний подшипник с крышки кор-
пуса.

(1) Установите подходящий инструмент
(

φ16 мм) на задний подшипник.

(2) При помощи пресса снимите задний под-
шипник.

D: СБОРКА

1) Запрессуйте задний подшипник в крышку
корпуса.

(1) Установите подходящий инструмент
(

φ22 мм) на задний подшипник.

(2) Запрессуйте задний подшипник при по-
мощи пресса.

ПРИМЕЧАНИЕ:
• Установите новый подшипник.
• Используйте плоское основание.
• Запрессуйте подшипник, пока его внешняя
обойма не коснется низа основания.

2) Запрессуйте самосмазывающийся подшип-
ник в амортизирующий подшипник.

(1) Установите подходящий инструмент
(

φ20 мм) на самосмазывающийся подшипник.

(2) Запрессуйте самосмазывающийся под-
шипник при помощи пресса.

ПРИМЕЧАНИЕ:
• Установите новый подшипник.
• Используйте плоское основание.
• Запрессуйте подшипник, пока его внешняя
обойма не коснется низа основания.

3) Запрессуйте передний подшипник в перед-
ний кронштейн.

(1) Установите передний подшипник в пере-
дний кронштейн.
(2) Установите на передний кронштейн под-
ходящий инструмент (пластина толщиной
2,0 мм), и при помощи пресса запрессуйте
передний подшипник.

ПРИМЕЧАНИЕ:
• Установите новый подшипник.
• После запрессовки измерьте выступание пе-
реднего подшипника, чтобы проверить, что оно
находится в пределах стандартного значения.

Стандартное значение

2,0 — 2,4 мм (0,0787 — 0,0945 дюймов)

(A) Основание

SC-02056

SC-02057

(A)

SC-02058

(A) Основание

(A) Передний подшипник
(B) Пластина

(C) Передний кронштейн

(A)

SC-02059

(B)

(C)

(A)

SC-02060
