Поддон картера и сетчатый масляный фильтр

СИСТЕМА СМАЗКИ

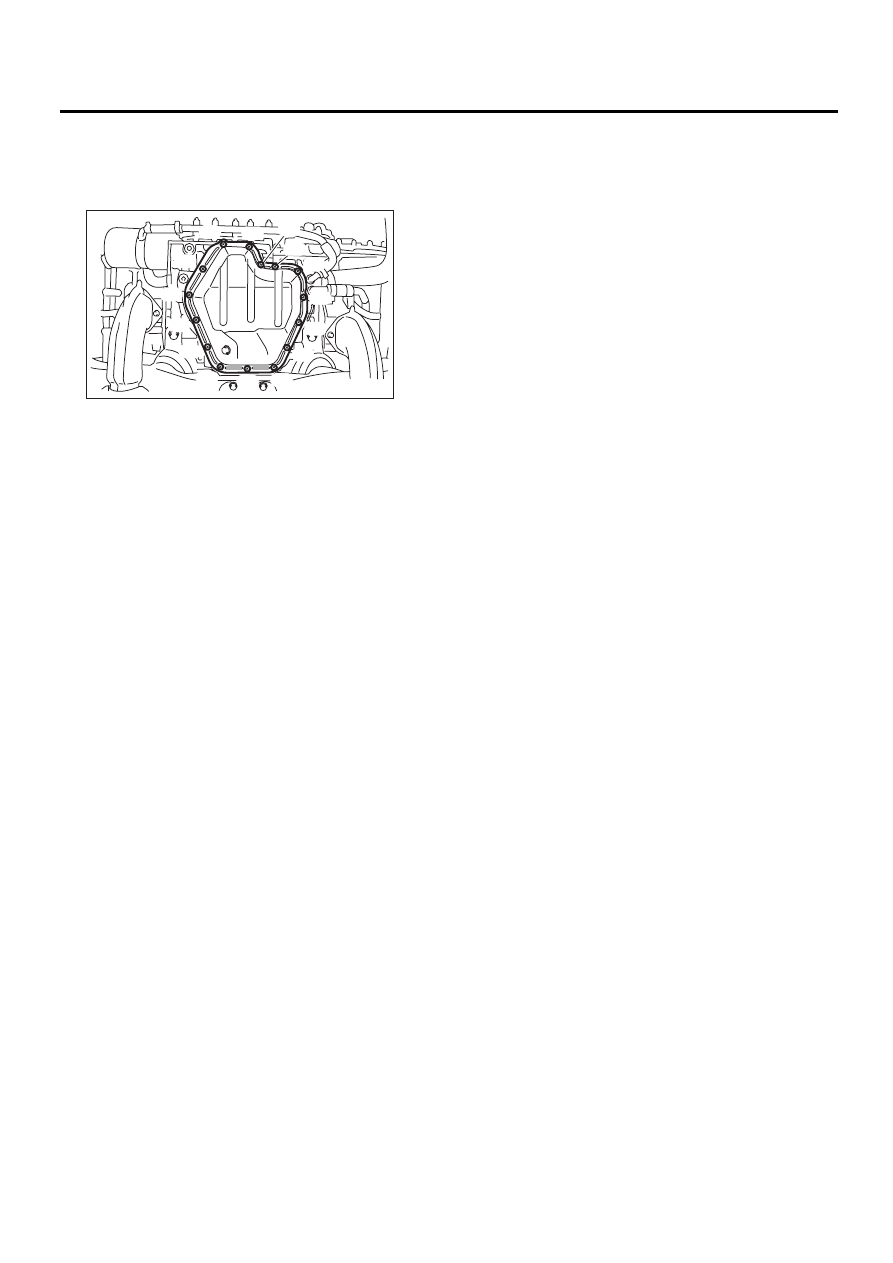

3) Затяните болты нижнего поддона картера в
порядке номеров, указанном на рисунке.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

4) Установите нижний кожух.
5) Опустите автомобиль.
6) Залейте моторное масло. <См. LU(H6DO)-8,
ПРОВЕРКА, Моторное масло.>

C: ПРОВЕРКА

Визуально проверьте поддон картера, сетча-
тый масляный фильтр и опору сетчатого мас-
ляного фильтра на предмет повреждений.

LU-00126

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

LU(H6DO)-15

Датчик давления масла

СИСТЕМА СМАЗКИ

7. Датчик давления масла

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините клемму от датчика давления
масла

6) Снимите датчик давления масла.

B: УСТАНОВКА

1) Нанесите прокладочный герметик на резьбу
датчика давления масла.

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

2) Установите датчик давления масла.

Момент затяжки:

25 Нм (2,5 кгс-м, 18 фунт-сила-фут)

3) Подключите клемму к датчику давления
масла

4) Установите нижний кожух.

C: ПРОВЕРКА

Убедитесь в отсутствии утечки или просачива-
ния масла из места установки датчика давле-
ния масла.

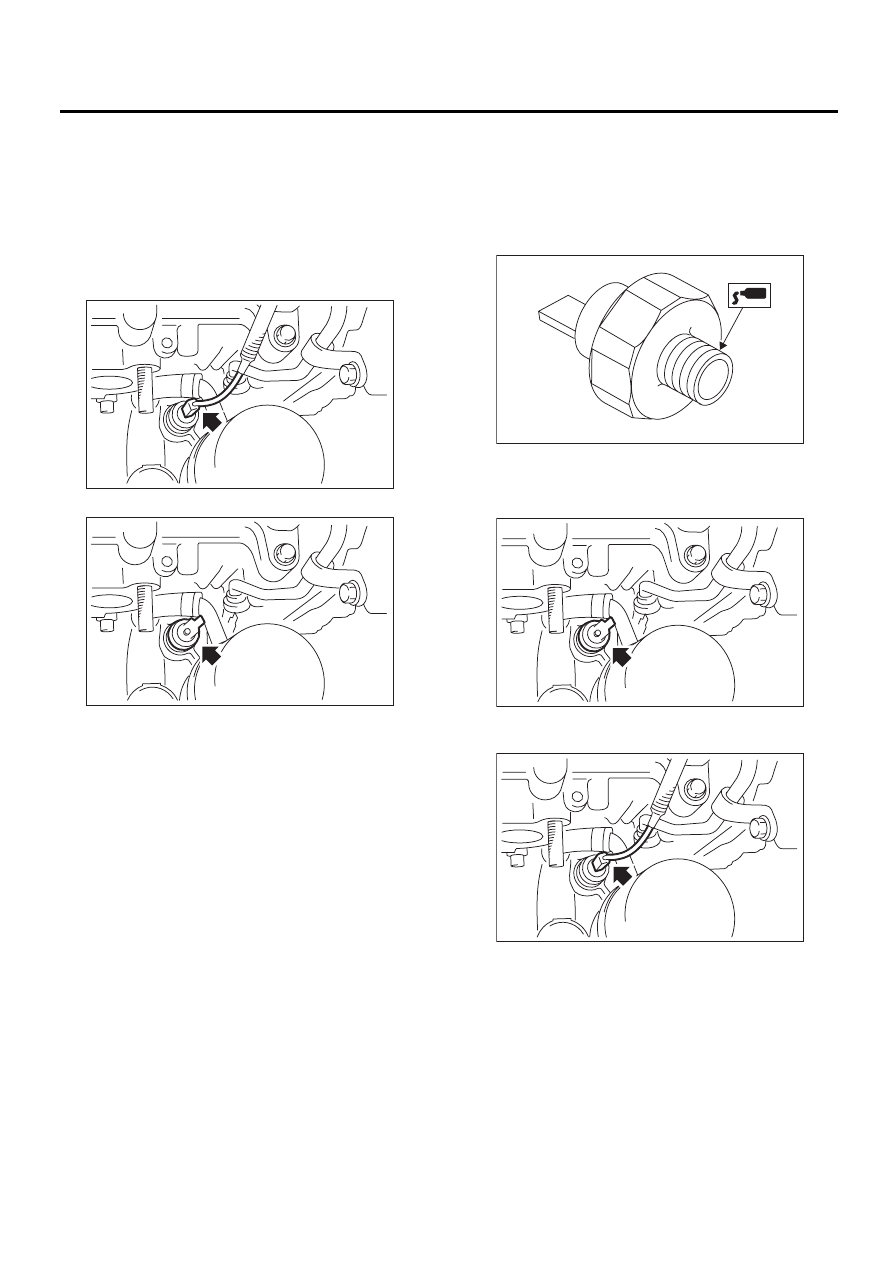

LU-02126

LU-02127

LU-00129

LU-02127

LU-02126

LU(H6DO)-16

Фильтр моторного масла

СИСТЕМА СМАЗКИ

8. Фильтр моторного масла

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Слейте моторное масло. <См. LU(H6DO)-8,
ЗАМЕНА, Моторное масло.>
4) Снимите зажим крышки сервисного отверс-
тия.

5) Поверните крышку сервисного отверстия в
направлении стрелки.

6) Снимите масляный фильтр при помощи спе-
циального инструмента.
ST

4985447000

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

B: УСТАНОВКА

ОСТОРОЖНО:
Не перетягивайте фильтр, это может при-
вести к утечке масла.
1) Очистите установочную поверхность масля-
ного фильтра на масляном радиаторе.
2) Возьмите новый масляный фильтр и нанеси-
те тонкий слой моторного масла на резиновое
уплотнение.
3) Установите масляный фильтр, поворачивая
его вручную, и принимая меры предосторож-
ности, чтобы не повредить резиновое уплотне-
ние.
4) Затяните еще (примерно на 3/4 оборота),
после того, как резиновое уплотнение коснет-
ся масляного радиатора. Затем, при помощи
динамометрического ключа, затяните на 14 Нм
(1,4 кгс-м, 10,3 фунт-сила-фут).
5) Установите крышку сервисного отверстия.
6) Опустите автомобиль.
7) Залейте моторное масло. <См. LU(H6DO)-8,
ПРОВЕРКА, Моторное масло.>

C: ПРОВЕРКА

1) После установки масляного фильтра, запус-
тите двигатель и убедитесь, что вокруг резино-
вого уплотнения нет утечек масла.

ПРИМЕЧАНИЕ:
Фильтрующий элемент и корпус фильтра обра-
зуют единый неразборный узел, поэтому, внут-
ренняя очистка не требуется.
2) Проверьте уровень моторного масла. <См.
LU(H6DO)-8, ПРОВЕРКА, Моторное масло.>

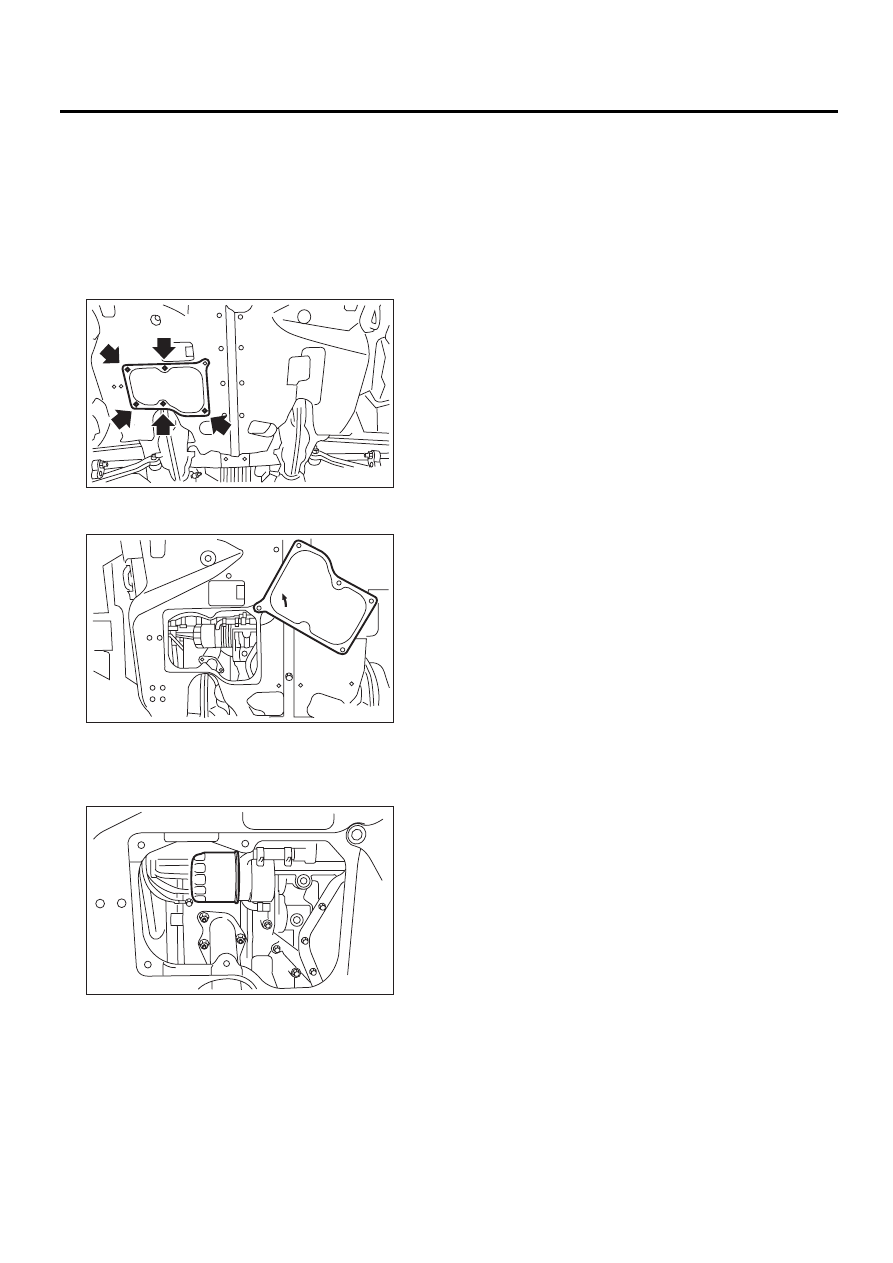

PM-00281

PM-00282

PM-00283

LU(H6DO)-17

Масляный радиатор

СИСТЕМА СМАЗКИ

9. Масляный радиатор

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Слейте охлаждающую жидкость двигателя.
<См. CO(H6DO)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
5) Слейте моторное масло. <См. LU(H6DO)-8,
ЗАМЕНА, Моторное масло.>
6) Отверните болты, крепящие водяную трубку
к двигателю.

7) Отсоедините водяной шланг от масляного
радиатора.

8) Снимите масляный фильтр. <См. LU(H6DO)-

16, СНЯТИЕ, Фильтр моторного масла.>
9) Снимите соединитель масляного радиатора
и снимите масляный радиатор.

B: УСТАНОВКА

1) Установите масляный радиатор на верхний
поддон картера с соединителем масляного ра-
диатора.

Момент затяжки:

T: 54 Нм (5,5 кгс-м, 40 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Установите новую прокладку.

2) Установите масляный фильтр. <См.
LU(H6DO)-16, УСТАНОВКА, Фильтр моторного
масла.>
3) Присоедините водяной шланг.

4) Установите водяную трубку на двигатель.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

5) Опустите автомобиль.

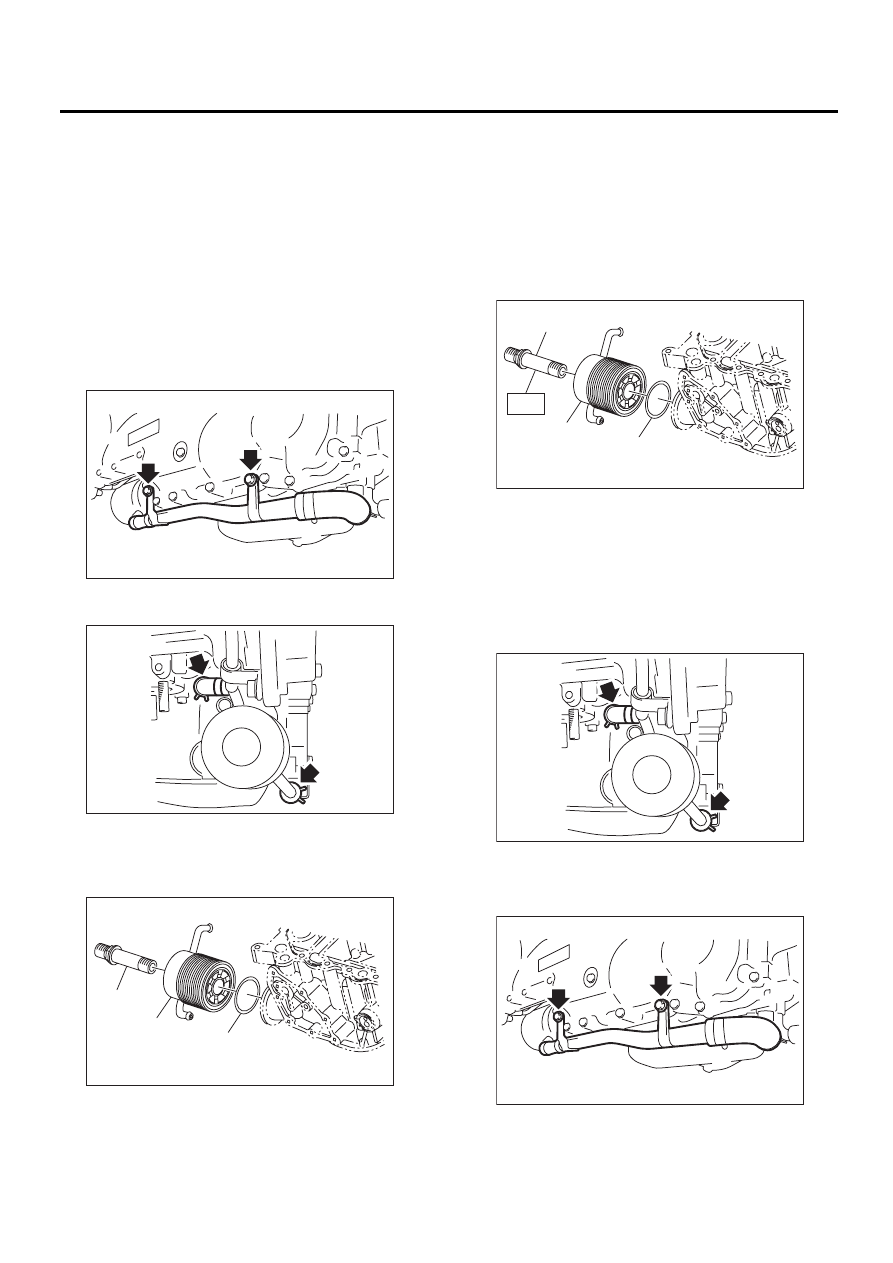

(A) Соединитель масляного радиатора

(B) Масляный радиатор

(C) Прокладка

LU-02128

LU-02129

LU-02130

(A)

(B)

(C)

(A) Соединитель масляного радиатора

(B) Масляный радиатор

(C) Прокладка

LU-02131

(A)

(B)

(C)

T

LU-02129
