ME(H6DO)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Клапанная крышка (правая)

(17) Прокладка

(33) Заглушка

(2)

Электромагнитный клапан пере-
ключения потоков масла (правый)

(18) Прокладка головки блока цилинд-

ров (правая)

(34) Масляная трубка

(левая)

(3)

Держатель электромагнитного кла-
пана переключения потоков масла
(правый)

(19) Электромагнитный клапан пере-

ключения потоков масла (левый)

(35) Клапанная крышка

(левая)

(20) Держатель электромагнитного кла-

пана переключения потоков масла
(левый)

(36) Соединительный винт с филь-

тром (с выступом)

(4)

Прокладка электромагнитного кла-
пана переключения потоков масла

(21) Прокладка электромагнитного кла-

пана переключения потоков масла

(37) Соединительный винт без

фильтра (без выступа)

(5)
(6)
(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

Передняя крышка цепи
Масляная трубка (правая)
Электромагнитный клапан управ-
ления потоком масла (правый)
Крышка впускного распредели-
тельного вала (центральная пра-
вая)
Крышка впускного распредели-
тельного вала (задняя правая)
Крышка выпускного распредели-
тельного вала (задняя правая)
Крышка выпускного распредели-
тельного вала (центральная правая)
Крышка выпускного распредели-
тельного вала (передняя правая)
Передняя крышка распределитель-
ного вала (правая)
Впускной распределительный вал
(правый)
Выпускной распределительный вал
(правый)
Головка блока цилиндров (правая)

(22) Прокладка головки блока цилинд-

ров (левая)

(23)
(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(32)

Головка блока цилиндров (левая)
Впускной распределительный вал
(левый)
Выпускной распределительный вал
(левый)
Электромагнитный клапан управ-
ления потоком масла (левый)
Крышка впускного распределитель-
ного вала (задняя левая)
Крышка впускного распределитель-
ного вала (центральная левая)
Крышка выпускного распредели-
тельного вала (задняя левая)
Крышка выпускного распредели-
тельного вала (центральная левая)
Крышка выпускного распредели-
тельного вала (передняя левая)
Передняя крышка распределитель-
ного вала (левая)

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

T1: <См. ME(H6DO)

-59, Головка

блока цилиндров.>

T2: <См. ME(H6DO)

-55, Распреде-

лительный вал.>

T3: <См. ME(H6DO)

-81, Электро-

магнитный клапан пере-
ключения потоков масла.>

T4: 6,4 (0,65, 4,7)

T5: 9,75 (1,0, 7,2)

T6: 16 (1,6, 12)

T7: 60 (6,1, 44)

T8: 29 (3,0, 21,4)

ME(H6DO)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

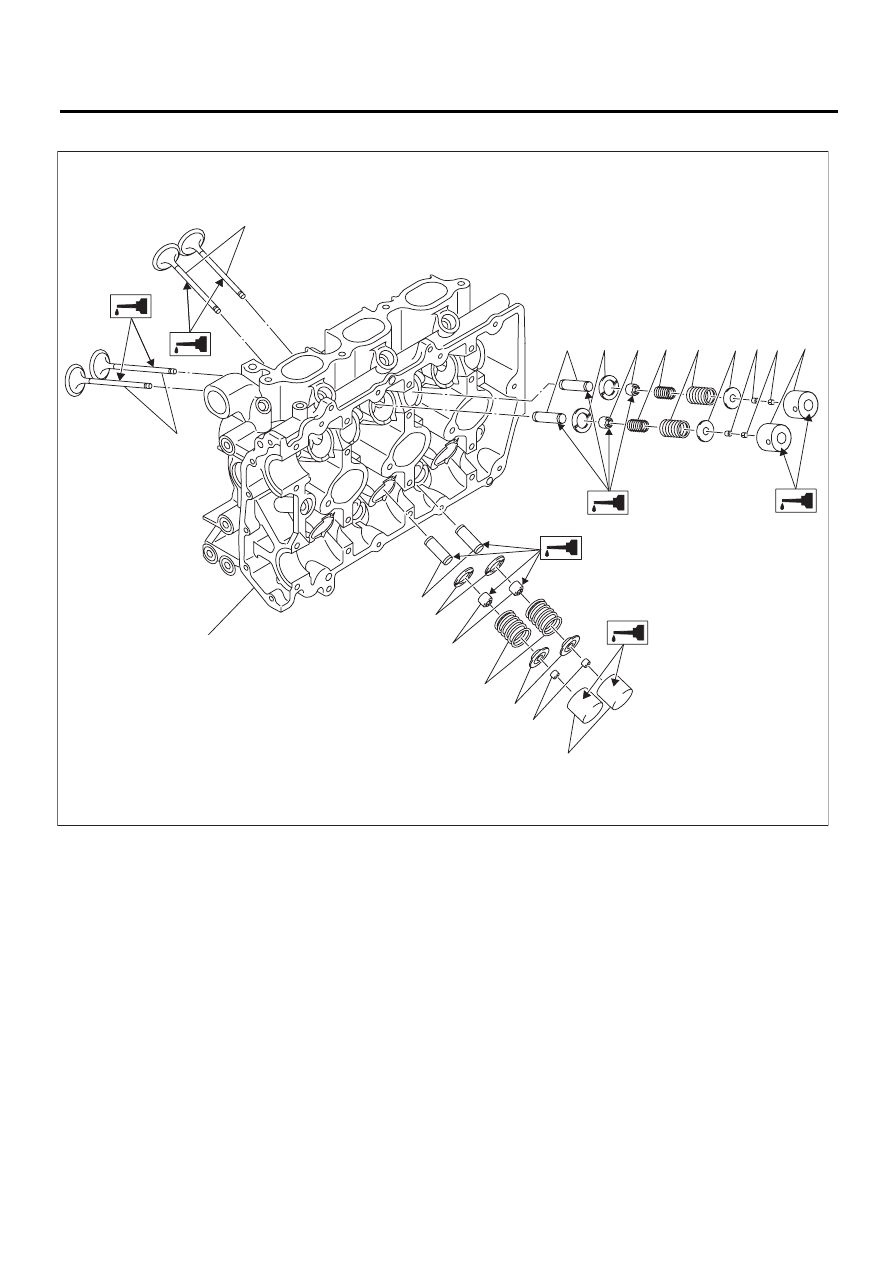

5. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)
(2)
(3)

(4)
(5)

(6)

Выпускной клапан
Впускной клапан
Направляющая втулка впускного
клапана
Седло клапанной пружины
Маслосъемный колпачок штока
впускного клапана
Клапанная пружина (Внутренняя)

(7)

(8)
(9)

(10)
(11)

Клапанная пружина
(Внешняя)
Фиксатор
Замок фиксатора
Регулировочная шайба
Толкатель клапана
(Впускной)

(12) Направляющая втулка выпускного

клапана

(13) Маслосъемный колпачок штока вы-

пускного клапана

(14) Клапанная пружина

(15) Толкатель клапана (Выпускной)

(16) Головка блока цилиндров









ME-03102

(16)

(3)

(12)

(13)

(4)

(14)

(8)

(9)

(15)

(4)

(5)

(6)

(7)

(8) (9)

(11)

(10)

(1)

(2)

ME(H6DO)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

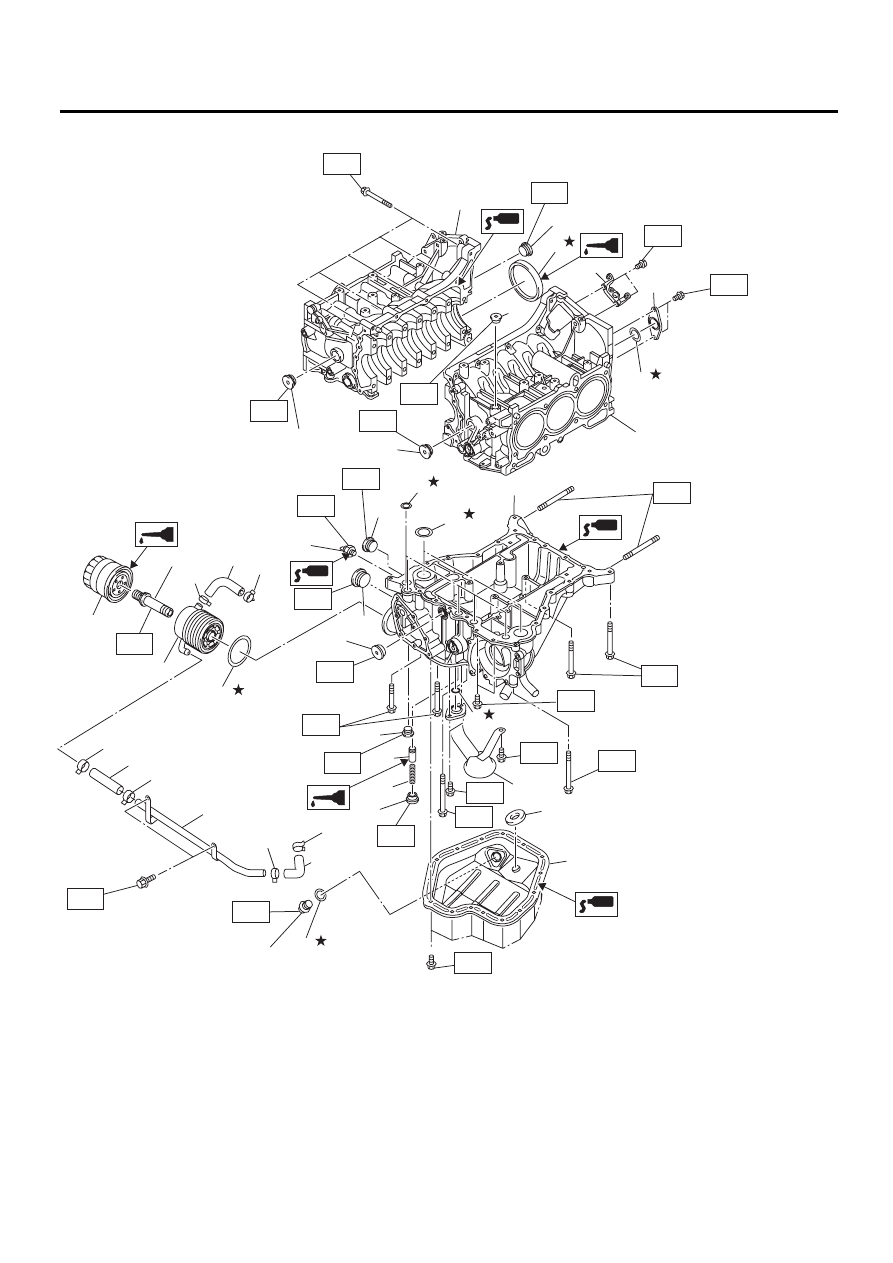

6. БЛОК ЦИЛИНДРОВ

ME-03210

(5)

(6)

(7)

(9)

(5)

(8)

(19)

(19)

(10)

(19)

(19)

(21)

(22)

(23)

T1

T2

T2

T2

T1

T2

T2

T5

T2

T9

T4

T6

T10

(5)

(1)

(3)

(4)

(5)

(2)

(19)

(19)

(20)

(19)

(19)

T1

T1

T8

T3

T5

T8

T8

(24)

(18)

(17)

(13)

(14)

(13)

(16)

(13)

(14)

(13)

(15)

(13)

(13)

(11)

(12)

(14)

T6

T1

T7

T3

T1

ME(H6DO)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Блок цилиндров (правый)

(13)

Хомут

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Блок цилиндров (левый)

(14)

Шланг

T1: 6,4 (0,65, 4,7)

(3)

Задний сальник

(15)

Трубка масляного радиатора

T2: 18 (1,8, 13,3)

(4)

Крышка сервисного отверстия

(16)

Масляный радиатор

T3: 25 (2,5, 18)

(5)

Уплотнительное кольцо

(17)

Соединитель

T4: 16 (1,6, 12)

(6)

Верхний поддон картера

(18)

Масляный фильтр

T5: 37 (3,8, 27)

(7)

Датчик давления масла

(19)

Заглушка

T6: 44 (4,5, 33)

(8)

Сетчатый масляный фильтр

(20)

Держатель датчика угла пово-
рота коленчатого вала

T7: 54 (5,5, 40)

(9)

Магнит

(21)

Предохранительный клапан

T8: 70 (7,1, 52)

(10)

Нижний поддон картера

(22)

Пружина предохранительного
клапана

T9: 23 (2,3, 17)

(11)

Металлическая прокладка

(23)

Заглушка

T10: 90 (9,2, 67)

(12)

Сливная пробка

(24)

Прокладка
