IN(H6DO)-2

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

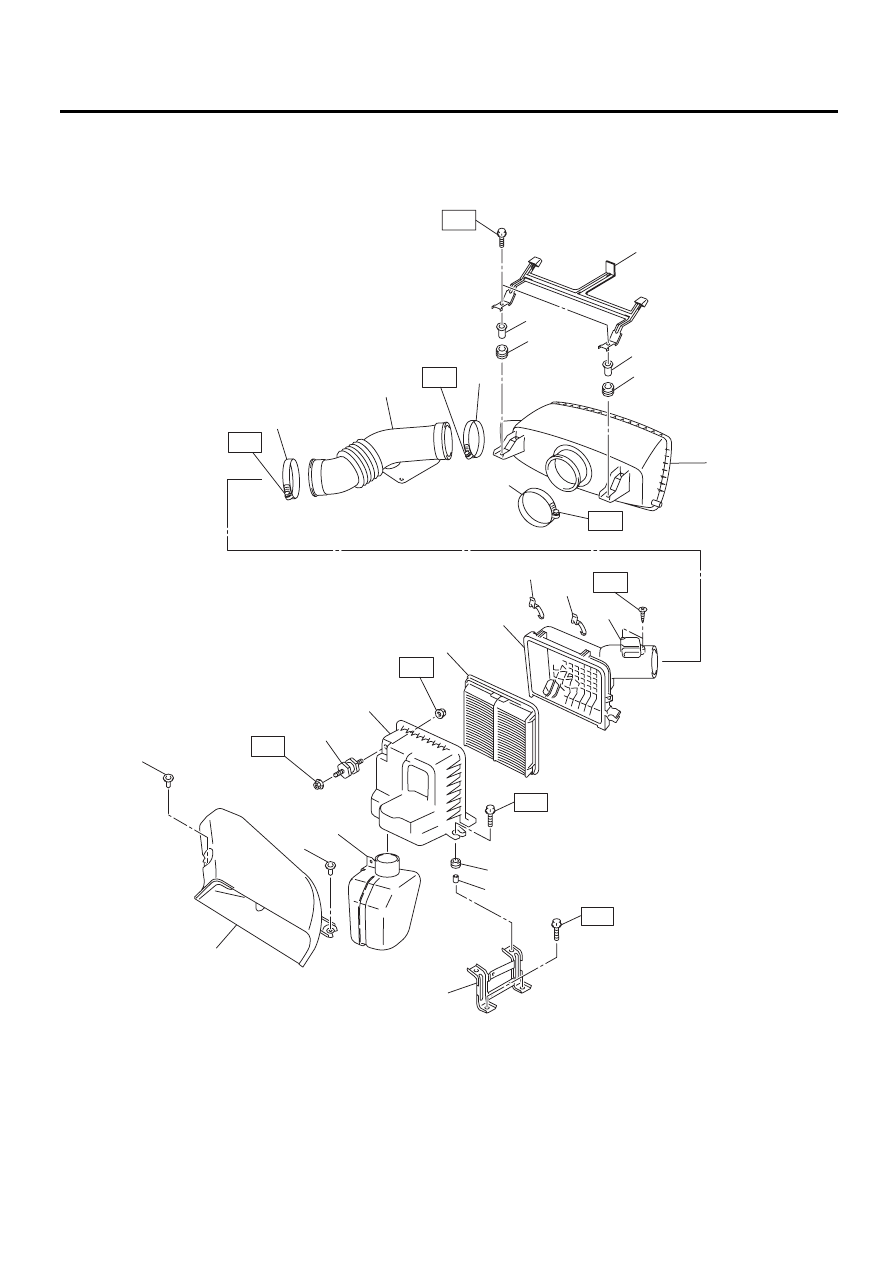

A: УЗЕЛ

(12)

(17)

(16)

(15)

(11)

T1

(6)

(5)

(9)

(9)

(8)

(18)

(7)

(4)

(20)

(19)

(3)

(1)

(2)

T3

T3

(13)

T2

(14)

(13)

(14)

T4

T4

T5

(10)

T3

(2)

IN-02239

T1

IN(H6DO)-3

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Воздухозаборный короб

(11) Впускной соединительный патрубок

(19)

Кронштейн воздушного фильтра

(2)

Зажим

(12) Хомут

(20)

Подушка

(3)

Резонаторная камера

(13) Подушка

(4)

Корпус воздушного фильтра
(передняя часть)

(14) Распорная втулка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(5)

Распорная втулка

(15) Воздухозаборная камера

T1: 6,0 (0,6, 4,4)

(6)

Подушка

(16) Кронштейн крышки коллектора

T2: 6,5 (0,66, 4,8)

(7)

Фильтрующий элемент воз-
душного фильтра

(17) Хомут

T3: 3,0 (0,3, 2,2)

(8)

Корпус воздушного фильтра
(задняя часть)

(18) Датчик массового расхода и темпера-

туры
впускаемого воздуха

T4: 7,5 (0,76, 5,5)

(9)

Зажим

T5: 1,0 (0,10, 0,7)

(10) Хомут





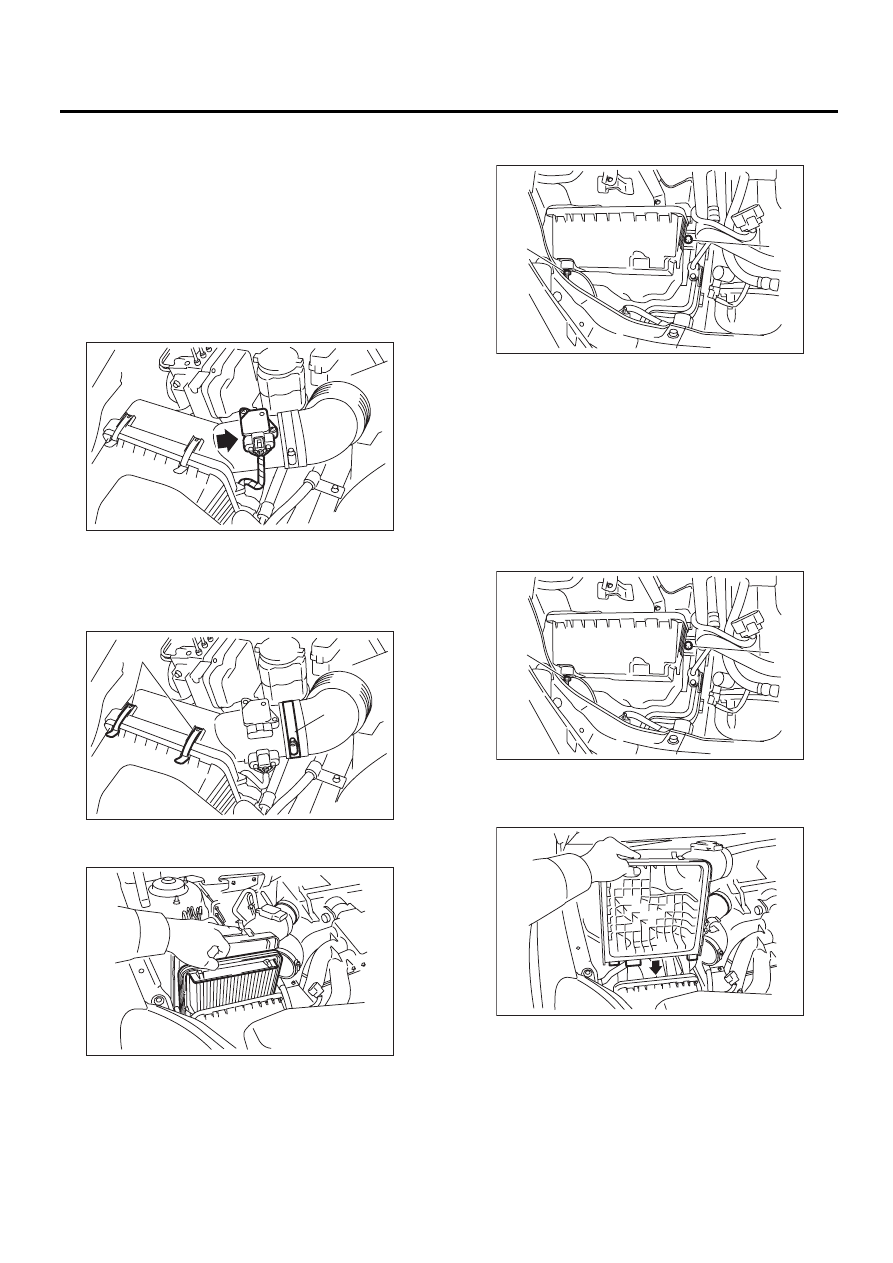

IN(H6DO)-4

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

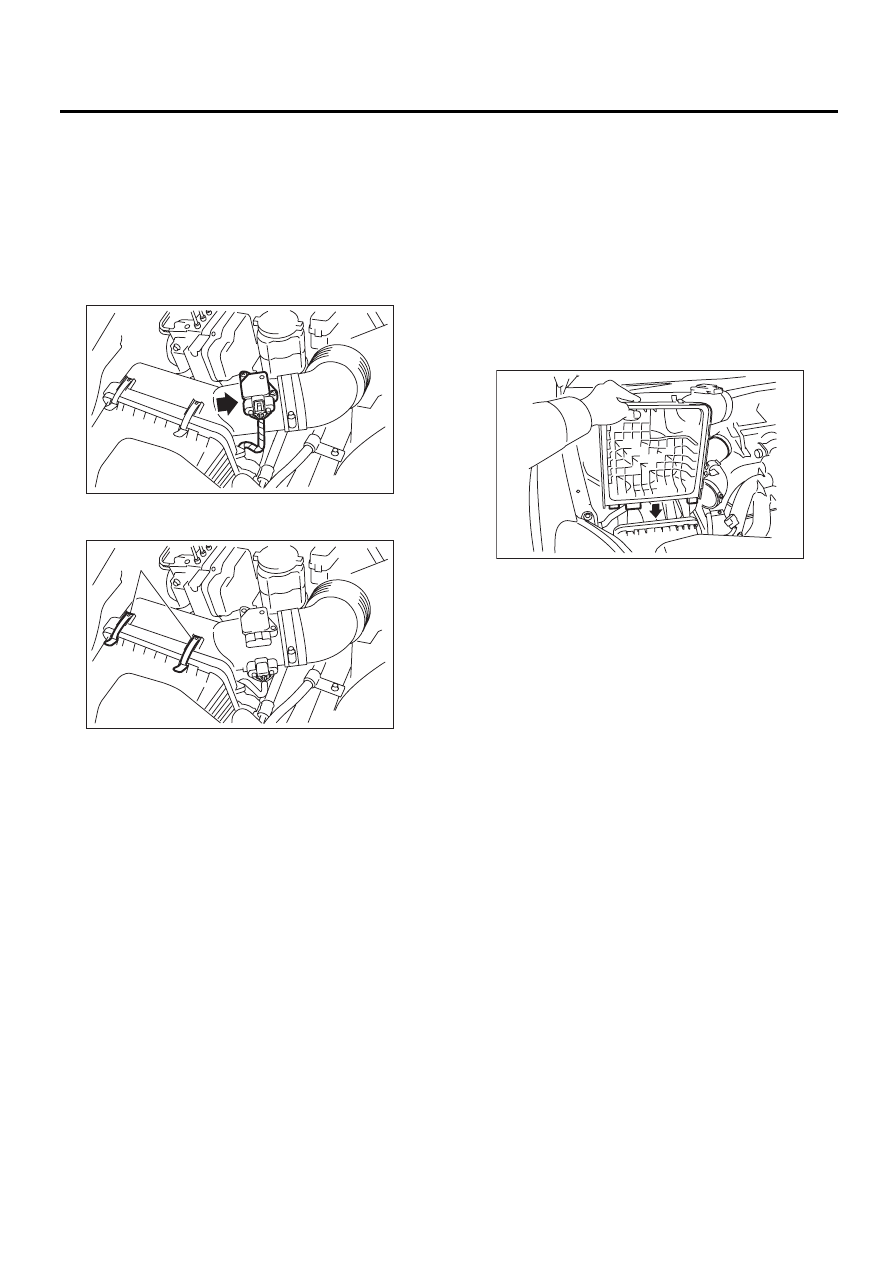

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Снимите зажим (A), крепящий верхнюю
часть корпуса воздушного фильтра.

4) Вытяните корпус воздушного фильтра (за-
дняя часть) в сторону задней части автомоби-
ля, и снимите фильтрующий элемент воздуш-
ного фильтра.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При замене обязательно используйте ориги-
нальный фильтрующий элемент воздушно-
го фильтра SUBARU. В противном случае,
это может негативно сказаться на рабочих
характеристиках двигателя.

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и затяните
зажим.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

IN-02143

IN-02144

(A)

IN-02145

IN(H6DO)-5

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборный короб. <См.
IN(H6DO)-7, СНЯТИЕ, Воздухозаборный ко-
роб.>
3) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

4) Ослабьте хомуты (A), соединяющие корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
5) Снимите зажим (В), крепящий верхнюю
часть корпуса воздушного фильтра.

6) Снимите корпус воздушного фильтра (за-
дняя часть) и фильтрующий элемент.

7) Отверните болты (A) и гайки (B), крепящие
корпус воздушного фильтра к кузову.

8) Снимите корпус воздушного фильтра (пере-
дняя часть).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Болт (A): 6,0 Нм (0,6 кгс-м, 4,4 фунт-сила-
фут)
Гайка (B): 7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-
фут)

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и затяните
зажим.

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

IN-02143

IN-02146

(B)

(A)

IN-02147

IN-02207

(B)

(A)

IN-02207

(B)

(A)

IN-02145
