WI-408
Задний жгут проводов
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
59.Задний жгут проводов

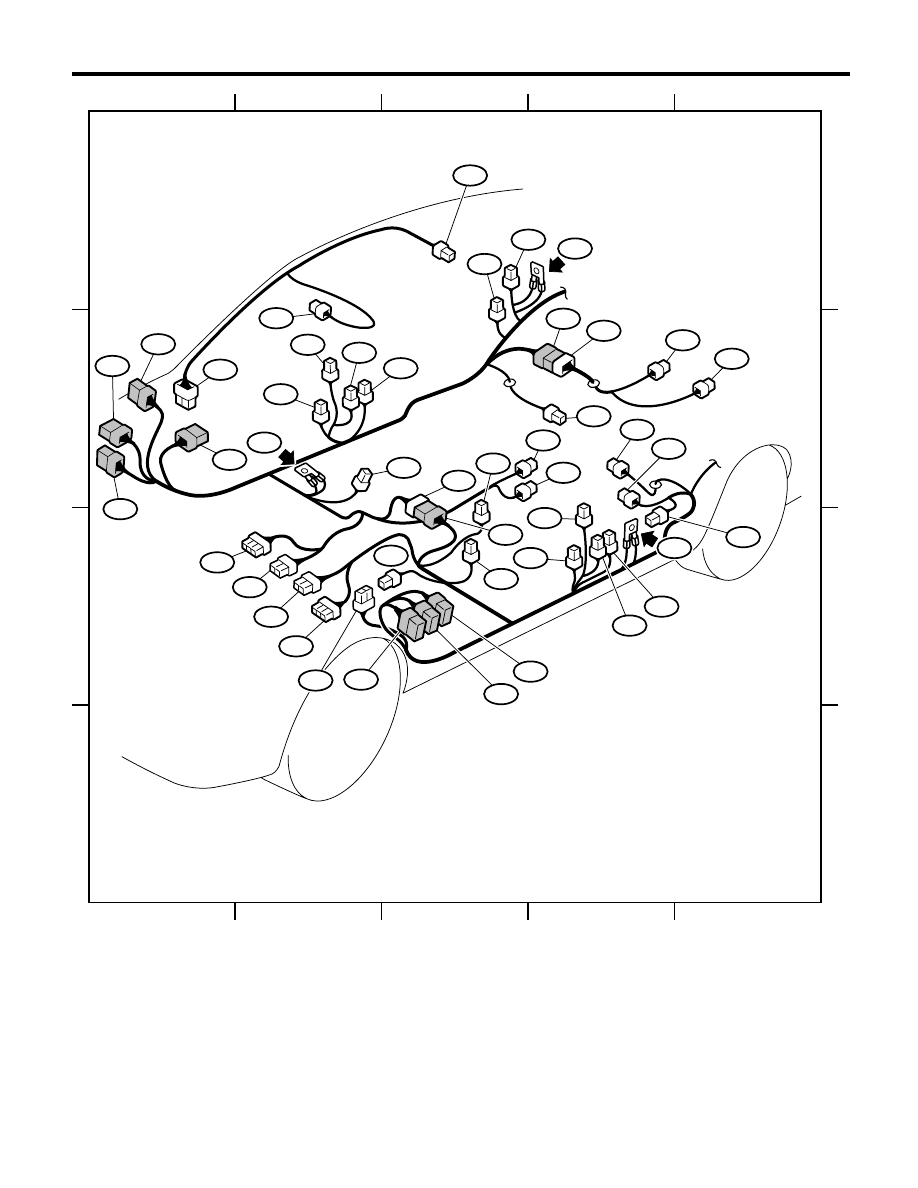

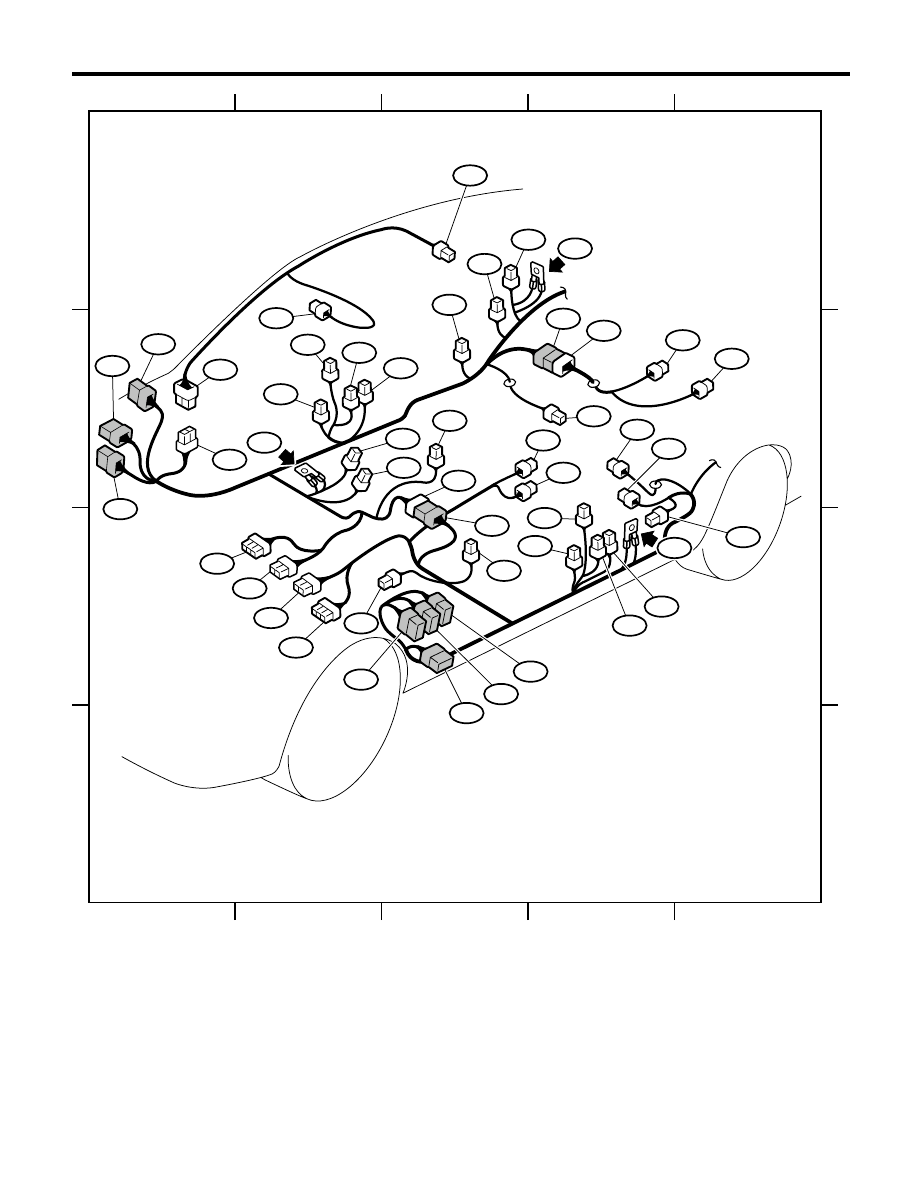

A: РАСПОЛОЖЕНИЕ
1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
Разъем
Подключен к
№
Контакт
Цвет
Положение
№
Описание
R1
12
B-1
B97
Жгут проводов переборки
R2
20
B-1
B98
R3
12
C-3
B99
R4
1
C-3
Датчик включения стояночного тормоза
R5
20
C-3
B92
Жгут проводов переборки (модели с системой дистанционного доступа)
R8
4
C-3
Датчик левого ремня безопасности
R9
3
C-4
Датчик открытия левой передней двери
R10
8
C-4
D22 Кабель левой задней двери
R12
3
B-2
Датчик
открытия правой передней двери
R13
8
B-2
D28 Кабель правой задней двери
R15
12
B-4
R57 Задний жгут проводов
R16
3
A-3
Датчик открытия правой задней двери
R32
2
B-3
Задняя розетка электропитания вспомогательного оборудования
R50
8
B-1
B90
Жгут проводов переборки
R52
3
A-3
Плафон освещения салона
R56
2
A-2
Фонарь точечной подсветки
R57
12
B-4
R15 Задний жгут проводов
R58
6
B-4
Узел топливного насоса (топливный насос)
R59
2
B-5
Дополнительный датчик уровня топлива
R72
2
Серый
B-4
Датчик скорости правого заднего колеса системы ABS
R73
2
Серый
B-4
Датчик
скорости
левого заднего колеса системы ABS
R81
12
C-3
R82 Задний правый жгут проводов
R82
12
Черный
C-3
R81 Задний левый жгут проводов
R98
16
B-1
i53
Жгут проводов панели приборов
R99
10
B-1
i54
R167
16
C-3
i102 Жгут проводов панели приборов
R168
20
C-2
Блок предохранителей и реле (F/B)
R284
6
B-3
Разъем для подключения дополнительных аудиоустройств
R298
3
C-4
Задняя внутрисалонная антенна системы дистанционного доступа
: Белого или естественного цвета
Разъем
Подключен к
№
Контакт
Цвет
Положение
№
Описание
AB17
15
Желтый
C-2
Блок управления системой подушек безопасности (модели без боковых поду-
шек безопасности)
24
Желтый
C-2
Блок управления системой подушек безопасности (модели с боковыми по-
душками безопасности)
AB18
15
Желтый
C-2
Блок управления системой подушек безопасности (модели без боковых поду-
шек безопасности)
24
Желтый
C-2
Блок управления системой подушек безопасности (модели с боковыми по-
душками безопасности)
AB19
4
Желтый
C-3
Модуль левой боковой подушки безопасности
AB21
2
Черный
C-4
Левый
преднатяжитель
AB23
4
Желтый
C-4
Датчик левой боковой подушки безопасности
AB24
4
Желтый
B-2
Модуль правой боковой подушки безопасности
AB26
2
Черный
B-2
Правый
преднатяжитель
AB28
4
Желтый
B-2
Датчик правой боковой подушки безопасности
AB34
4
Желтый
A-3
Датчик правой подушки-шторки безопасности
AB41
2
Желтый
B-4
Вспомогательный
датчик
определения
уровня безопасности (с боковой по-
душкой безопасности)
