Subaru Impreza (2008 год). Руководство - часть 925
WI-376
Жгут проводов переборки (в моторном отсеке)
СИСТЕМА ЭЛЕКТРОПРОВОДКИ

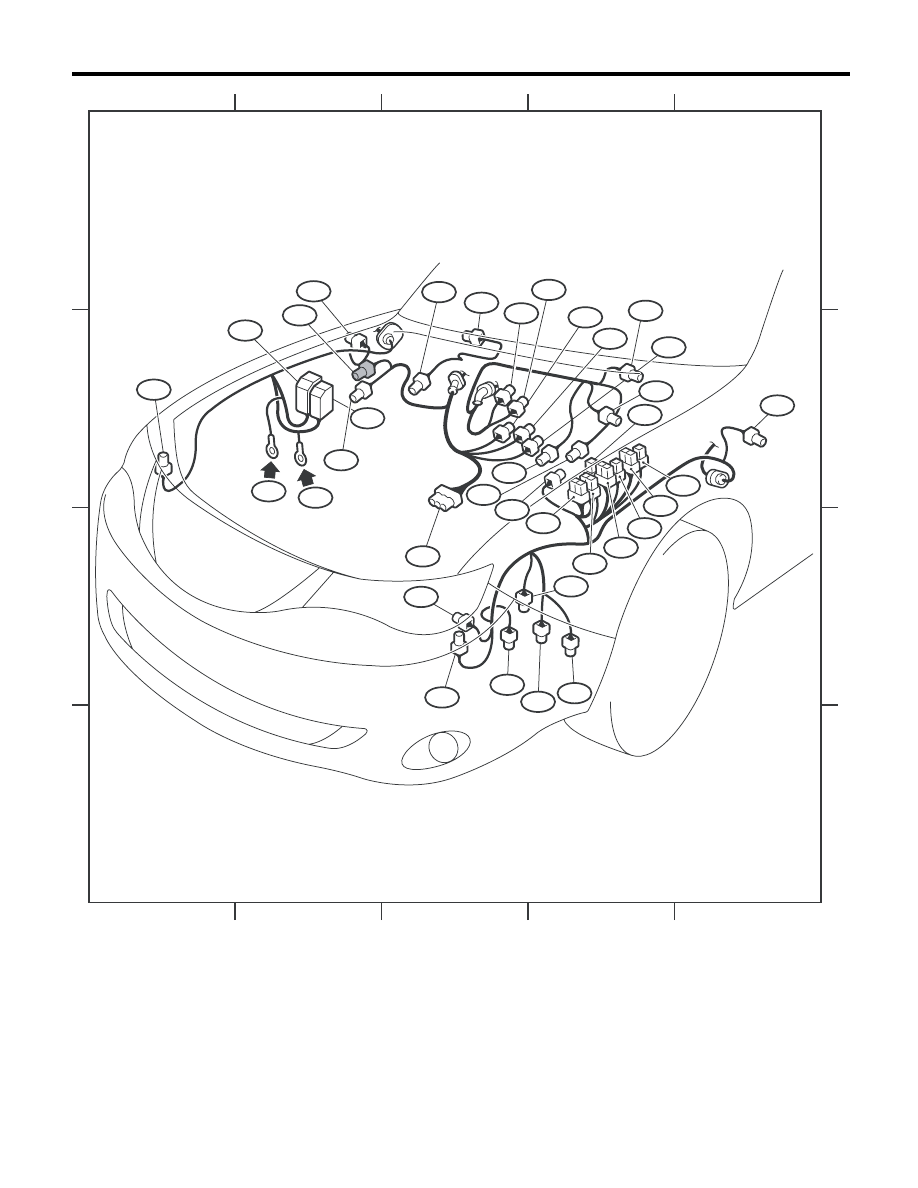

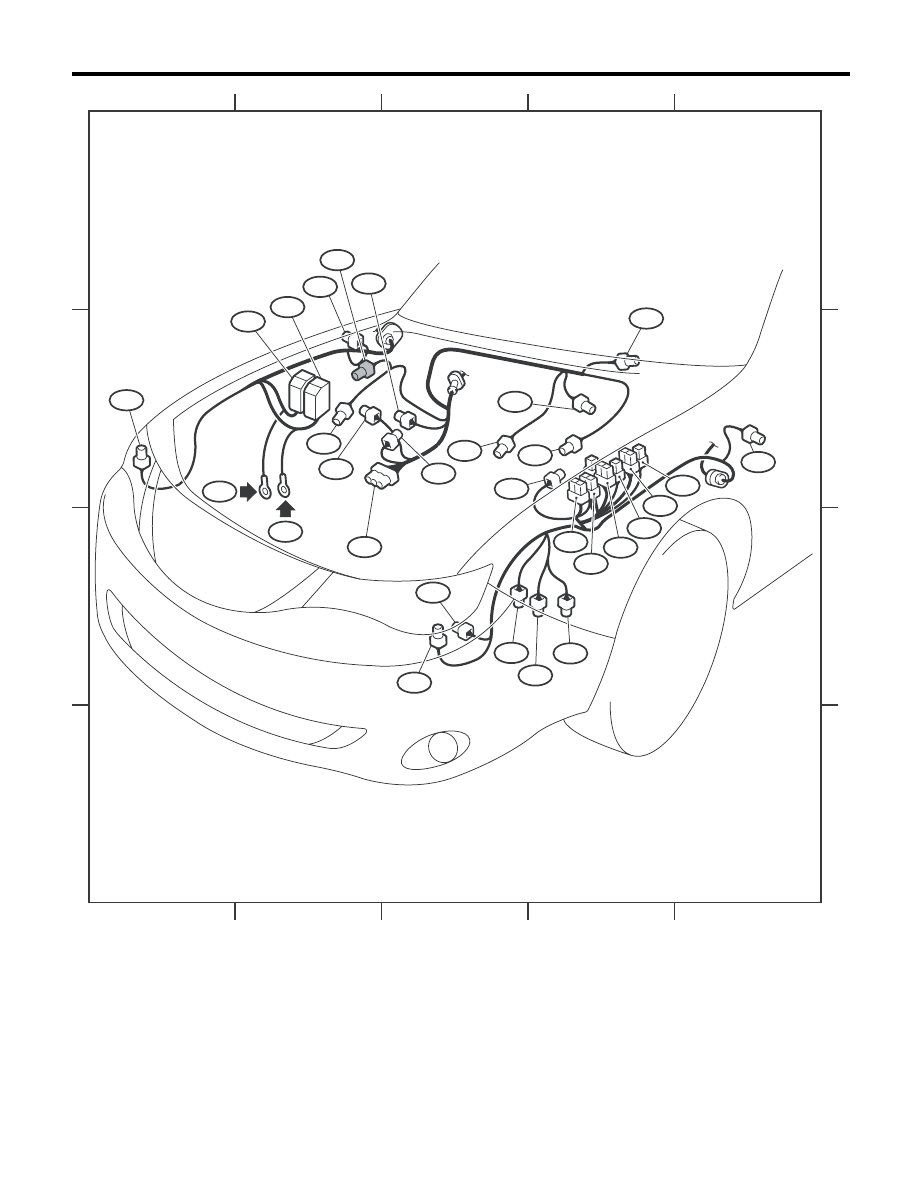

55.Жгут проводов переборки (в моторном отсеке)
A: РАСПОЛОЖЕНИЕ
1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ БЕЗ ТУРБОНАДДУВА ДВИГАТЕЛЯ
Разъем
Подключен к
№
Контакт
Цвет
Положе-
ние
№
Описание
B3
5
B-2
Датчик массового расхода и температуры всасываемого
воздуха
B6
2
Серый
B-2
Датчик скорости переднего правого колеса системы ABS
B8
5
B-4
Электродвигатель стеклоочистителей ветрового стекла
B10
4
B-4
Датчик
давления
B11
20
Серый
B-3
T4
Кабель трансмиссии (модель AT)
B12
12
B-3
T3
B14
1
Черный
B-4
Электродвигатель
стартера
(электромагнит)
B15
2
Серый
B-4
Датчик скорости переднего левого колеса системы ABS
B16
2
Серый
B-4
Датчик уровня тормозной жидкости
B21
54
B-3
E2
Жгут проводов двигателя
B24
2
Серый
B-3
T1
Выключатель фонарей заднего хода (модель MT)
B25
2
Коричне-
вый
B-4
T2
Датчик нейтральной передачи (модель MT)
B29
2
Черный
B-3
T8
Переключатель режима пониженных передач
B143
20
B-4
Блок главных предохранителей (M/B)
B144
9
Коричне-
вый
B-4
B145
7
Коричне-
вый
B-4
B146
2
C-4
Электродвигатель омывателей ветрового стекла
B147
2
C-4
Электродвигатель омывателя заднего стекла
B148
2
B-5
Левый боковой указатель поворота
B164
2
Черный
C-3
Звуковой сигнал системы дистанционного доступа
B186
8
B-4
Блок главных предохранителей (M/B)
B191
2
C-3
Электродвигатель омывателей фар
B192
6
C-3
Блок омывателей фар
B301
26
Черный
B-2
Блок управления системы ABS
B305
2
B-2
Правый боковой указатель поворота
B310
46
Черный
B-2
Блок управления системы VDC
B360
16
Серый
B-4
F109
Проходной соединительный разъем
B361
14
B-4
F108
B384
3
B-4
F42
Передний жгут проводов
: Белого или естественного цвета
Разъем
Подключен к
№
Контакт
Цвет
Положе-
ние
№
Описание
AB13
2
Желтый
C-3
Левый дополнительный датчик лобового удара
AB16
2
Желтый
B-1
Дополнительный датчик лобового удара (правый)
