Subaru Impreza (2008 год). Руководство - часть 836
WI-20

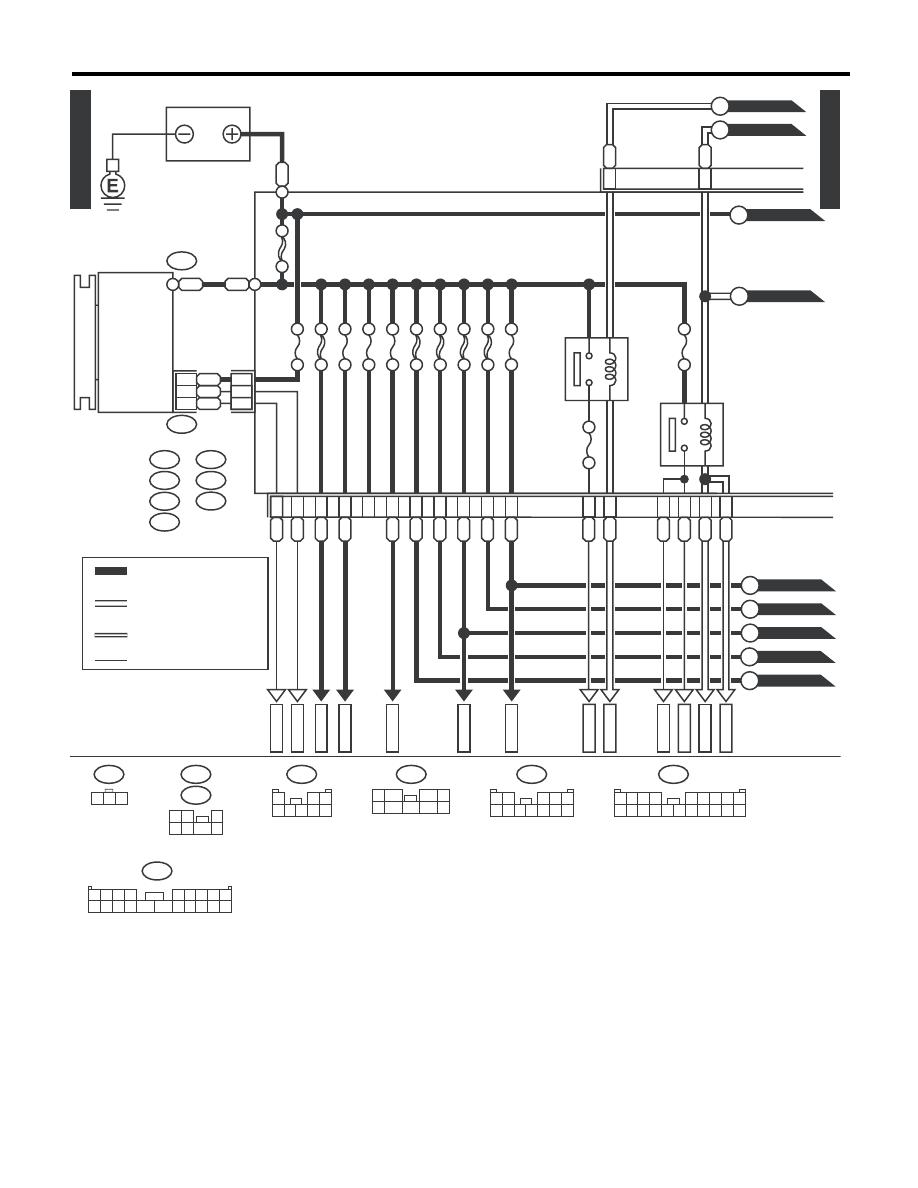

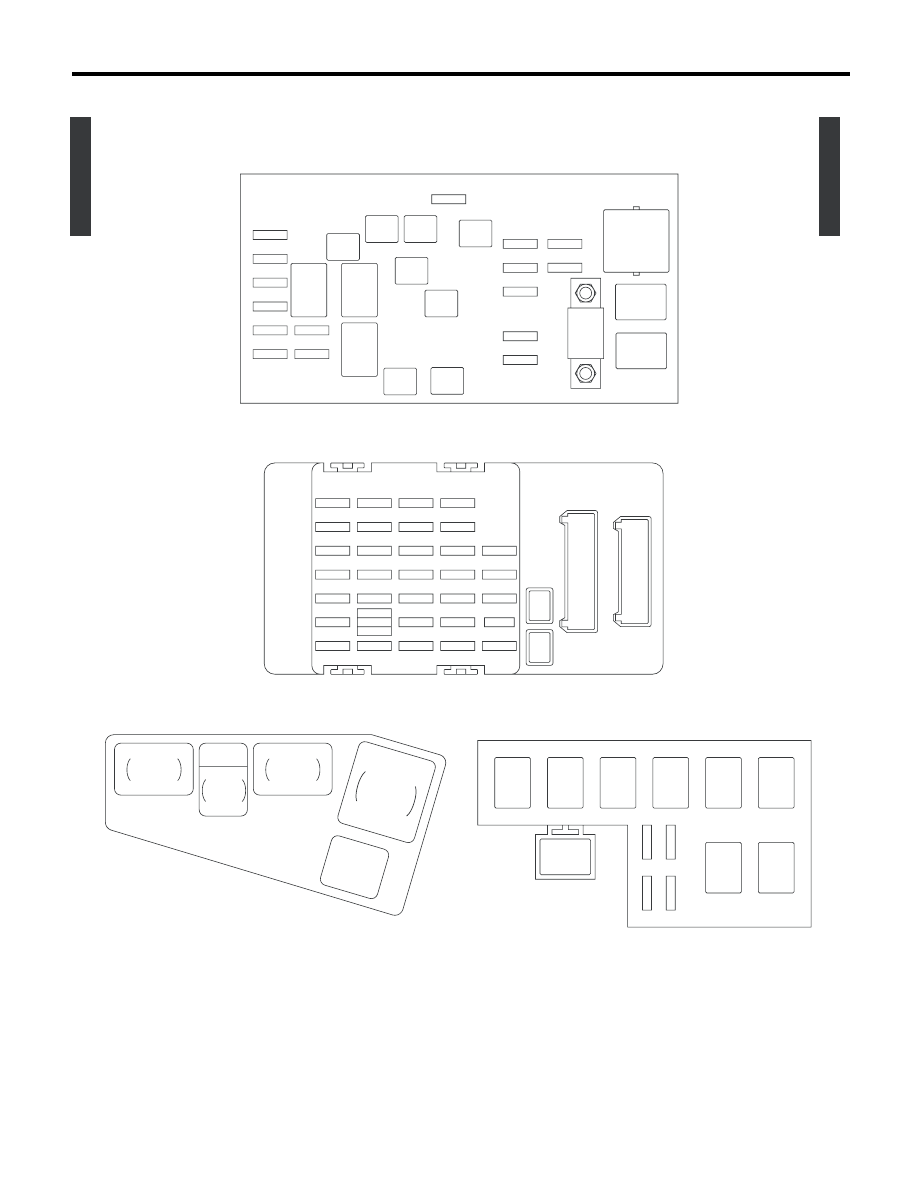

Цепь электропитания
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
№
Нагрузка
MB-1
Блок управления системы ABS
Блок управления системы VDC
MB-2
Блок управления системы ABS
Блок управления системы VDC
MB-4
Реле вспомогательного вентилятора
MB-5
Обогреватель зеркала, левого
Обогреватель зеркала, правого
Обогреватель заднего стекла
Панель управления кондиционером
MB-6
Центральный блок управления
MB-7
Реле 2 основного вентилятора
MB-8
Электродвигатель основного вентилятора
MB-9
ECM
MB-10
Реле 2 основного вентилятора
MB-11
Реле 2 основного вентилятора
MB-12
Центральный блок управления
MB-13
Центральный блок управления
MB-16
Левая фара (ближний свет)
Правая фара (ближний свет)
MB-17
Левая фара (дальний свет)
Правая фара (дальний свет)
MB-18
Центральный блок управления
MB-19
Звуковой сигнал
MB-20
Звуковой сигнал
MB-21
Выключатель звукового сигнала
MB-22
Реле датчика кислорода и качества топливно-
воздушной смеси
MB-23
Главное реле
Реле зажигания
Реле датчика кислорода и качества топливно-
воздушной смеси
MB-24
Реле электронной дроссельной заслонки
MB-25
Реле топливного насоса
MB-26
TCM
MB-27
ECM
Разъем канала передачи данных
MB-28
Лампа подсветки ключа
Датчик системы предупреждения ключа зажи-
гания
Блок указателей поворота и аварийной свето-
вой сигнализации
Центральный блок управления
Блок управления сигнализацией
MB-29
Фонарь точечной подсветки
Плафон освещения салона
Блок управления сигнализацией
Центральный блок управления
MB-30
Прерыватель цепи электростеклоподъемника
Электродвигатель омывателей фар
MB-32
Реле задних габаритных фонарей и освещения
MB-33
Предохранитель системы подачи вторичного
воздуха
MB-34
Предохранитель системы подачи вторичного
воздуха
ALT-1
ECM
ALT-2
Комбинация приборов
ST-1
Реле стартера
ST-2
Выключатель зажигания
ECM
Реле стартера
FB-1
Разъем прицепа
FB-2
Реле задних противотуманных фонарей
FB-3
Выключатель стоп-сигналов и датчик нажатия
педали тормоза
FB-4
Реле антиобледенителей щеток стеклоочисти-
телей ветрового стекла
FB-6
Центральный блок управления
FB-8
Реле электродвигателя вентилятора салона
FB-9
Реле передних противотуманных фар
FB-10
Аудиосистема
Часы
FB-11
Блок управления системы дистанционного уп-
равления замками автомобиля
Плафон освещения багажного отсека
FB-17
Панель управления кондиционером
Комбинация приборов
FB-18
Центральный блок управления
Привод заслонки режимов обдува
Привод заслонки воздушной смеси
FB-19
Переключатель дистанционного управления
наружными зеркалами
FB-21
Задняя розетка электропитания вспомогатель-
ного оборудования
FB-22
Переднее гнездо электропитания дополни-
тельного электрического оборудования
FB-23
Электродвигатель стеклоочистителя заднего
стекла
FB-24
Центральный блок управления
Электродвигатель омывателя заднего стекла
FB-25
Аудиосистема
Часы
FB-27
Комбинированный переключатель
Электродвигатель стеклоочистителей ветро-
вого стекла
Электродвигатель омывателей ветрового стек-
ла
Блок омывателей фар
FB-28
Панель управления кондиционером
FB-29
Центральный блок управления
FB-30
Блок системы навигации
№
Нагрузка
